本發明實施例涉及供電技術，尤其涉及一種儲能ups供電系統及控制方法。

背景技術：

隨著大數據時代的不斷深入，各種大型數據中心不斷的興起及擴容，為了提高電源的可靠性，確保數據中心運行的信息安全，需要設置ups(uninterruptiblepowersystem/uninterruptiblepowersupply，不間斷電源。ups是將蓄電池(多為鉛酸免維護蓄電池)與逆變器相連接，通過逆變器等模塊將蓄電池的直流電轉換成交流電，進而實現為用戶的重要外部設備提供持續、穩定和不間斷的電源，防止突然斷電而影響外部設備的正常工作。

目前，ups主要分為在線式和后備式兩種，每個ups包括整流器、逆變器和電池，每個用戶的ups與該用戶的重要負載連接。在市電供電時，ups中的整流器將市電的交流電轉換成直流電存儲在電池中，此時，若ups為在線式時，市電通過每個用戶的ups(即通過ups中的整流器和逆變器)為每個用戶的重要負載供電，若ups為后備式時，市電直接為重要負載供電。當市電不供電時，ups中的電池為用戶的重要負載供電。

在實際使用時，需要為每個ups配置單獨的電池房，這樣造成空間浪費的問題。

技術實現要素：

本發明實施例提供一種儲能ups供電系統及控制方法，以克服現有技術單獨為每個ups分配空間而造成的空間浪費的問題。

第一方面，本發明實施例提供一種儲能ups供電系統，包括：第一供電電路和第二供電電路，所述第一供電電路分別與市電和每個第一負載連接，所述第二電路分別與所述市電和每個第二負載連接；

所述第一供電電路，用于在所述市電供電時存儲電能，并將所述市電的電能傳輸給每個所述第一負載，以及在所述市電故障時為每個所述第一負載供電；

所述第二供電電路，用于將所述市電的電能傳輸給每個所述第二負載。

在第一方面的一種可能的實現方式中，所述第一供電電路，還用于在所述市電的電價大于或等于第一預設值時，停止充電，并分別為每個所述第一負載和電網供電。

在第一方面的另一種可能的實現方式中，所述第一供電電路包括：第一轉換開關、第一雙向變換器、第二轉換開關、第一蓄電池、逆變器、以及分別與所述第一轉換開關、所述第一雙向變換器、所述第二轉換開關、所述逆變器連接的第一控制裝置；

所述第一雙向變換器的第一端通過所述第一轉換開關與所述市電連接，所述第一雙向變換器的第二端分別與所述第二轉換開關的第一端和所述逆變器的第一端連接，所述第二轉換開關的第二端與所述第一蓄電池連接，所述逆變器的第二端與每個所述第一負載連接；

所述第一控制裝置，用于在所述市電供電時，控制所述第一轉換開關和所述第二轉換開關閉合，并向所述第一雙向變換器發送第一控制指令；以及在所述市電故障時，控制所述第一轉換開關斷開、所述第二轉換開關閉合，使得所述第一蓄電池向所述逆變器輸出第二直流電；所述第一控制指令用于指示所述第一雙向變換器工作在整流狀態下；

所述第一雙向變換器，用于根據所述第一控制指令，將所述市電輸出的交流整流為第一直流電，并將所述第一直流電輸出給所述第一蓄電池和所述逆變器；

所述逆變器，用于將所述第一直流電轉換成第一交流電、或?qū)⑺龅诙绷麟娹D(zhuǎn)換成第一交流電，并將所述第一交流電輸出給每個所述第一負載。

在第一方面的另一種可能的實現方式中，所述第一控制裝置，還用于在當前電價大于或等于所述第一預設值時，控制所述第一轉換開關和所述第二轉換開關閉合，并向所述第一雙向變換器發送第二控制指令；所述第二控制指令用于指示所述第一雙向變換器工作在逆變狀態下；

所述第一雙向變換器，用于根據所述第二控制指令，將所述第一蓄電池輸出的第三直流電逆變成第二交流電，并將所述第二交流電輸出給所述電網；

所述第一蓄電池用于將所述第三直流電輸出給所述逆變器。

在第一方面的另一種可能的實現方式中，所述第一控制裝置，還用于在當前電價小于或等于第二預設值時，控制所述第一轉換開關和所述第二轉換開關閉合，并向所述第一雙向變換器發送第三控制指令；或者，在當前電價小于所述第一預設值且大于所述第二預設值時，控制所述第一轉換開關和所述第二轉換開關閉合，并向所述第一雙向變換器發送第四控制指令；其中，所述第三控制指令用于指示所述第一雙向變換器將所述市電整流成所述第一直流電和第一充電電流，所述第四控制指令用于指示所述第一雙向變換器將所述市電整流成所述第一直流電和第二充電電流；

所述第一雙向變換器，用于根據所述第三控制指令，將所述市電輸出的交流電整流成所述第一直流電和第一充電電流，并將所述第一直流電輸出給所述逆變器，將所述第一充電電流輸出給所述第一蓄電池；或者，根據所述第四控制指令，將所述市電輸出的交流電整流成所述第一直流電和第二充電電流，并將所述第一直流電輸出給所述逆變器，將所述第二充電電流輸出給所述第一蓄電池，其中所述第二充電電流小于所述第一充電電流。

在第一方面的另一種可能的實現方式中，所述第一供電電路包括：第三轉換開關、第四轉換開關、第二雙向變換器、第五轉換開關、第二蓄電池，以及分別與所述第三轉換開關、所述第四轉換開關、所述第二雙向變換器和所述第五轉換開關連接的第二控制裝置；

所述第二雙向變換器的第一端通過所述第四轉換開關分別與每個第一負載和第三轉換開關的第一端連接，所述第二雙向變換器的第二端通過所述第五轉換開關與所述第二蓄電池連接，所述第三轉換開關的第二端與所述市電連接；

所述第二控制裝置，用于在所述市電供電時，控制所述第三轉換開關、第四轉換開關和第五轉換開關閉合，并向所述第二雙向變換器發送第五控制指令；或者，在所述市電故障時，控制所述第三轉換開關斷開、所述第四轉換開關和所述第五轉換開關閉合，并向所述第二雙向變換器發送第六控制指令；所述第五控制指令用于指示所述第二雙向變換器工作在整流狀態下，所述第六控制指令用于指示所述第二雙向變換器工作在逆變狀態下；

所述第二雙向變換器，用于根據所述第五控制指令，將所述市電輸出的交流電整流成第四直流電，并將所述第四直流電輸出給所述第二蓄電池；或者，根據所述第六控制指令，將所述第二蓄電池輸出的第五直流電逆變成第一交流電，并將所述第一交流電輸出給每個所述第一負載。

在第一方面的另一種可能的實現方式中，所述第二控制裝置，還用于在當前電價大于或等于第一預設值時，控制所述第三轉換開關、所述第四轉換開關和所述第五轉換開關閉合，并向所述第二雙向變換器發送第七控制指令；所述第七控制指令用于指示所述第二雙向變換器工作在逆變狀態下；

所述第二雙向變換器，用于根據所述第七控制指令，將所述第二蓄電池輸出的直流電逆變成第三交流電，并將所述第三交流電輸出給每個所述第一負載和所述電網。

在第一方面的另一種可能的實現方式中，所述第二控制裝置，還用于在當前電價小于或等于第二預設值時，控制所述第三轉換開關、所述第四轉換開關和所述第五轉換開關閉合，并向所述第二雙向變換器發送第八控制指令；或者，在當前電價小于所述第一預設值且大于所述第二預設值時，控制所述第三轉換開關、所述第四轉換開關和所述第五轉換開關閉合，并向所述第二雙向變換器發送第九控制指令；其中，所述第八控制指令用于指示所述第二雙向變換器將所述市電輸出的交流電整流成第三充電電流，所述第九控制指令用于指示所述第二雙向變換器將所述市電輸出的交流電整流成第四充電電流；

所述第二雙向變換器，用于根據所述第八控制指令，將所述市電輸出的交流電整流成第三充電電流，并將所述第三充電電流輸出給所述第二蓄電池；或者根據所述第九控制指令，將所述市電輸出的交流電整流成第四充電電流，并將所述第四充電電流輸出給所述第二蓄電池，所述第四充電電流小于所述第三充電電流。

在第一方面的另一種可能的實現方式中，所述第一控制裝置包括第一控制監控電路、第一dsp控制電路和第二dsp控制電路；

所述第一dsp控制電路分別與所述第一控制監控電路、所述第一雙向變換器、所述第一轉換開關和所述第二轉換開關連接；

所述第二dsp控制電路分別與所述第一控制監控電路和所述逆變器連接。

在第一方面的另一種可能的實現方式中，所述第二控制裝置包括第二控制監控電路和第三dsp控制電路；

所述第三dsp控制電路分別與所述第二控制監控電路、所述第二雙向變換器、所述第三轉換開關、所述第四轉換開關和所述第五轉換開關連接。

第二方面，本發明實施例提供一種儲能ups供電控制方法，所述方法適用于上述的儲能ups供電系統，所述方法包括：

判斷當前市電是否供電；

若是，則存儲所述市電的電能，并將所述市電的電能傳輸給每個第一負載和每個第二負載；

若否，則將存儲的所述電能輸出給每個所述第一負載。

在第二方面的一種可能的實現方式中，所述方法還包括：

在當前所述市電的市價大于或等于第一預設值時，向電網和每個所述第一負載供電；

在當前市電的市價小于或等于第二預設值時，以第一充電電流或第三充電電流存儲所述市電的電能；

在當前市電的市價小于所述第一預設值且大于所述第二預設值時，以第二充電電流或第四充電電流存儲所述市電的電能，所述第一充電電流大于所述第二充電電流，所述第三充電電流大于所述第四充電電流。

本發明實施例提供的儲能ups供電系統及控制方法，通過設置分別與市電連接的第一供電電路和第二供電電路，其中，第一供電電路與每個第一負載連接，用于在市電供電時存儲電能，并將所述市電的電能傳輸給每個第一負載，在所述市電故障時為每個所述第一負載供電，以及在市電故障時為每個第一負載供電。第二電路與每個第二負載連接，用于將市電的電能傳輸給每個第二負載。本實施例的儲能ups供電系統，只需要配置一個電池房即可實現對每個第一負載和每個第二負載供電，進而避免為每個ups配置機房造成的空間資源浪費的問題。同時，本實施例對供電系統進行集中管理，便于維護，減少安全隱患和成本

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明提供的儲能ups供電系統實施例一的結構示意圖；

圖2為本發明提供的儲能ups供電系統實施例二的第一結構示意圖；

圖2a為本發明提供的儲能ups供電系統實施例二的第二結構示意圖；

圖2b為本發明提供的儲能ups供電系統實施例二的第三結構示意圖；

圖3為本發明提供的儲能ups供電系統實施例三的第一結構示意圖；

圖3a為本發明提供的儲能ups供電系統實施例三的第二結構示意圖；

圖3b為本發明提供的儲能ups供電系統實施例三的第三結構示意圖；

圖4為本發明提供的儲能ups供電控制方法實施例一的流程示意圖；

圖5為本發明提供的儲能ups供電控制方法實施例二的流程示意圖。

附圖標記說明：

100：儲能ups供電系統；

10：第一供電電路；

20：第二供電電路；

30：第一負載；

40：第二負載；

110：第一轉換開關；

111：第一轉換開關的第一端；

112：第一轉換開關的第二端；

120：第一雙向變換器；

121：第一雙向變換器的第一端；

122：第一雙向變換器的第二端；

130：第二轉換開關；

131：第二轉換開關的第一端；

132：第二轉換開關的第二端；

140：第一蓄電池；

150：逆變器；

151：逆變器的第一端；

152：逆變器的第二端；

160：第一控制裝置；

161：第一控制監控電路；

162：第一dsp控制電路；

163：第二dsp控制電路；

210：第三轉換開關；

211：第三轉換開關的第一端；

212：第三轉換開關的第二端；

220：第四轉換開關；

221：第四轉換開關的第一端；

222：第四轉換開關的第二端；

230：第二雙向變換器；

231：第二雙向變換器的第一端；

232：第二雙向變換器的第二端；

240：第五轉換開關；

241：第五轉換開關的第一端；

242：第五轉換開關的第二端；

250：第二蓄電池；

260：第二控制裝置；

261：第二控制監控電路；

262：第三dsp控制電路

50：旁路電路；

60：維修旁路電路。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明實施例提供的儲能ups供電系統，適用于市電供電中，例如居民供電、工廠供電和辦公樓供電等，用于解決現有技術中為每個ups獨立配置電池房造成的空間浪費和維護不方便的問題。

本實施例提供的儲能ups供電系統，第一供電電路在市電供電正常時存儲電能，在市電供電出現故障時，將存儲的電能輸出給每個第一負載，以實現對每個第一負載的供電。即本實施例的供電系統，其結構簡單，需要一個電池房即可，其占用的空間小，集中控制，便于維護，大大降低了成本。

需要說明的是，本實施例中的術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性。

在實際使用時，根據用戶負載對供電可靠性的不同，將負載分為普通負載和重要負載。其中普通負載對供電的可靠性沒有要求，因此直接通過市電供電，而重要負載需要保證不間斷供電。為了便于闡述，本實施例將重要負載記為第一負載，將普通負載記為第二負載。

下面以具體地實施例對本發明的技術方案進行詳細說明。下面這幾個具體的實施例可以相互結合，對于相同或相似的概念或過程可能在某些實施例不再贅述。

圖1為本發明提供的儲能ups供電系統實施例一的結構示意圖。如圖1所示，本實施例的儲能ups供電系統100包括：第一供電電路10和第二供電電路20，所述第一供電電路10分別與市電和每個第一負載30連接，所述第二電路分別與所述市電和每個第二負載40連接；所述第一供電電路10，用于在所述市電供電時存儲電能，并將所述市電的電能傳輸給每個所述第一負載30，,在所述市電故障時為每個所述第一負載30供電；所述第二供電電路，用于將所述市電的電能傳輸給每個所述第二負載40。

具體的，如圖1所示，本實施例的儲能ups供電系統100包括第一供電電路10和第二供電電路20，其中，第一供電電路10分別與市電、每個第一負載30連接。該第一供電電路10用于在市電供電時，存儲電能，并將市電的電能傳輸給每個第一負載30，以實現對每個第一負載30供電。在市電出現故障時，例如市電斷電，該第一供電電路10使用存儲的電能為每個第一負載30供電，避免市電突然出現故障對第一負載30的影響，進而提高了第一負載30的可靠工作。

第二供電電路20的一端與市電連接，第二供電電路20的另一端與第二負載40連接。在市電供電時，第二供電電路20將用市電的電能傳輸給每個第二負載40，以實現對每個第二負載40的供電。

可選的，本實施例的第一供電電路10還具有穩壓等作用，當ups為在線式ups且市電供電時，第一供電電路10對市電進行穩壓等處理后輸出給每個第一負載30，進一步提高第一負載30工作的穩定。當ups為后備式ups且市電供電時，第一供電電路10可以對市電不做處理，直接輸出給每個第一負載30。

可選的，在本實施例中，當市電的電價處于波峰時，第一供電電路10可以停止存儲市電的電能，當市電的電價處于波谷時，第一供電電路10可以大功率充電，進而實現消峰填谷的作用。

上述第一供電電路10可以包括儲能裝置，例如蓄電池或者電容等，并且本實施例中當?shù)谝还╇婋娐?0需要為多個第一負載30供電時，則需要將第一供電電路10中的儲能裝置的容量設置的大，以保證在市電故障時，可以為每個第一負載30提供足夠時間的電能。本實施例對第一供電電路10中的儲能裝置的容積不做限制，具體根據實際需要設定。

可選的，本實施例的第一供電電路10還可以包括將具有交直流轉換功能的轉換裝置，例如逆變器、整流器或者雙向變換器等。該轉換裝置可以將市電的交流電整流成直流電以實現對第一供電電路10中的儲能裝置充電。同時，該轉換裝置還可以將第一供電電路10中的儲能裝置存儲的直流電逆變成交流電輸出給每個第一負載30。本實施例對第一供電電路10的具體結構不做限制，只要具有在市電供電時可以儲能，在市電故障時，可以為第一負載30供電即可。

本實施例的儲能ups供電系統100，只需要配置一個電池房即可實現第一供電電路10對每個第一負載30供電，將原本分散的ups供電系統集中控制，專線專用，能夠降低系統的成本及土地使用面積，大大提高后備時間。同時本實施例的供電系統可以統一管理、集中控制，進而便于維護，減少安全隱患。

本發明實施例提供的儲能ups供電系統，通過設置分別與市電連接的第一供電電路和第二供電電路，其中，第一供電電路與每個第一負載連接，用于在市電供電時存儲電能，并將所述市電的電能傳輸給每個第一負載，在所述市電故障時為每個所述第一負載供電，以及在市電故障時為每個第一負載供電。第二電路與每個第二負載連接，用于將市電的電能傳輸給每個第二負載。本實施例的儲能ups供電系統，只需要配置一個電池房即可實現對每個第一負載和每個第二負載供電，進而避免為每個ups配置機房造成的空間資源浪費的問題。同時，本實施例對供電系統進行集中管理，便于維護，減少安全隱患和成本。

在本發明實施例的一種可能實現方式中，在上述實施例的基礎上，上述第一供電電路10，還用于在所述市電的電價大于或等于第一預設值時，分別為每個所述第一負載30和電網供電。

本實施例的儲能ups供電系統100可以替換現有的pcs(powercontrolsystem，儲能控制系統)，具體是，本實施例的第一供電電路10在市電的市價處于波峰時，停止充電，并分別為每個第一負載30供電，同時并網，為電網供電。即本實施例的第一供電電路10，在市電的電價較低時充電，具體是在市電處于波谷時大功率充電，以實現低價存電。當電價處于波峰時發電，進而實現pcs(powercontrolsystem，儲能控制系統)的消峰填谷的作用。

由此可知，本實施例提供的儲能ups供電系統100，不僅具有ups的功能，還具有pcs的功能。即本實施例的供電系統，不僅不需要為每個用戶配置ups電池房，同時也不需要配置pcs電池房，進而避免了配置pcs系統造成的資源浪費的問題產生。

本實施例的第一負載30和第二負載40可以是一個pcs系統對應下的每個用戶的第一負載和第二負載，即本實施例的供電系統為該pcs中的每個第一負載和每個第二負載供電。

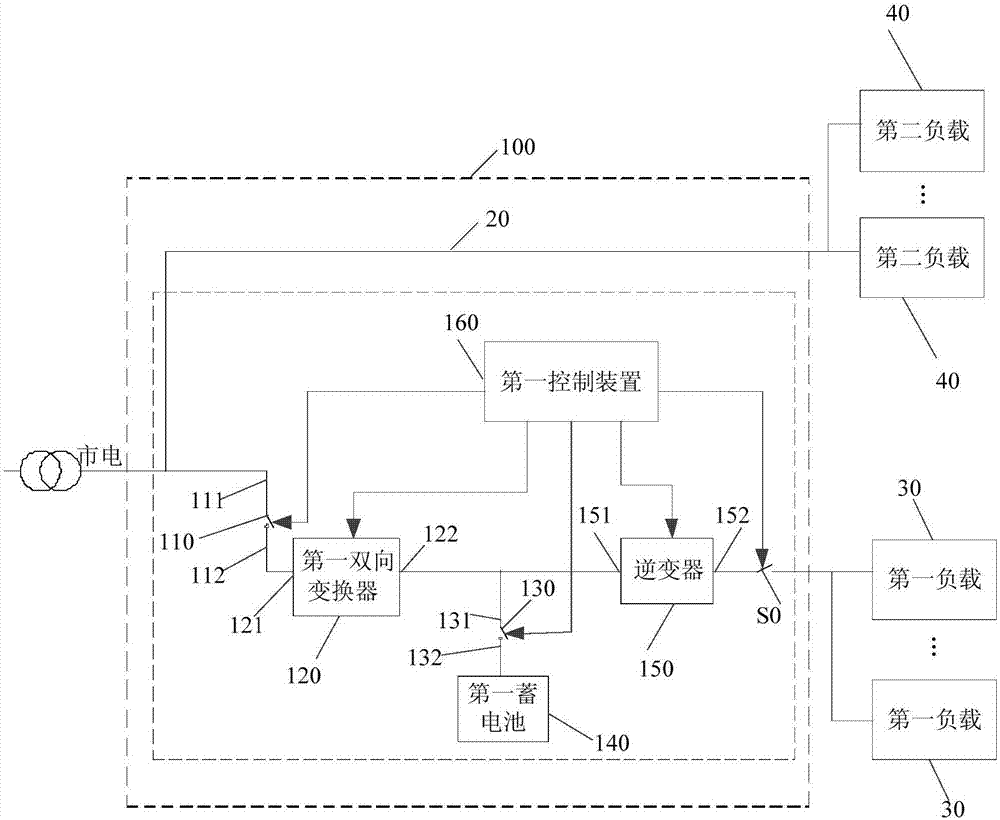

圖2為本發明實施例提供的儲能ups供電系統實施例二的結構示意圖。在上述實施例的基礎上，本實施例的第一供電電路10可以包括：第一轉換開關110、第一雙向變換器120、第二轉換開關130、第一蓄電池140、逆變器150，以及分別與第一轉換開關110、第一雙向變換器120、第二轉換開關130、逆變器150連接的第一控制裝置160。

目前的ups電源主要分為兩大類：在線式ups電源與后備式ups電源。他們因為性能、價格、使用領域的不同而有所區分。

其中，現有的在線式ups電源工作原理為：在市電正常供電時，連接市電和負載的ups電源首先將市電交流電源經整流變成直流電，然后對直流電進行脈寬調制、濾波等處理。再將處理過的直流電經逆變器重新轉換成交流電向負載供電。當市電中斷時，ups電源立即不間斷改由蓄電池提供的直流電經逆變器向負載提供交流電。因此，對在線式ups電源而言，在正常情況下，無論有無市電，它都是由ups電源的逆變器對負載供電，這樣就避免了所有由市電電網電壓波動及干擾而帶來的影響。因為在線式ups電源可以實現對負載的穩頻、穩壓供電，而且在由市電供電轉換到蓄電池供電時，其轉換時間為零。真正給用戶提供優質的穩壓、穩頻的純凈正弦波電源，從而提供符合網絡系統需要的電源保護。

根據上述描述可知，可以將本實施例的儲能ups供電系統100可以設置成在線式。

具體的，如圖2所示，本實施例的第一保護電路，其中所述第一轉換開關110的第一端111分別與所述市電和所述第二供電電路20連接，所述第一轉換開關110的第二端112與所述第一雙向變換器120的第一端121連接，所述第一雙向變換器120的第二端122分別與所述第二轉換開關130的第一端131和所述逆變器150的第一端151連接，所述第二轉換開關130的第二端132與所述第一蓄電池140連接，所述逆變器150的第二端152與每個所述第一負載30連接。第一控制裝置160分別與第一轉換開關110、第一雙向變換器120、第二轉換開關130、逆變器150的控制端(圖中未示出)連接。

上述第一控制裝置160，用于在所述市電供電時，控制所述第一轉換開關110和所述第二轉換130開關閉合，并向所述第一雙向變換器120發送第一控制指令；或者，在所述市電故障時，控制所述第一轉換開關110斷開、所述第二轉換開關130閉合，使得所述第一蓄電池140向所述逆變器150輸出第二直流電；所述第一控制指令用于指示所述第一雙向變換器120工作在整流狀態下。

上述第一雙向變換器120，用于根據所述第一控制指令，將所述市電輸出的交流整流為第一直流電，并將所述第一直流電輸出給所述第一蓄電池140和所述逆變器150。

上述逆變器150，用于將所述第一直流電轉換成第一交流電、或?qū)⑺龅诙绷麟娹D(zhuǎn)換成第一交流電，并將所述第一交流電輸出給每個所述第一負載30。其中第一直流電與第二直流電可以相等，也可以不等，具體根據實際需要確定。

本實施例如圖2所示的第一供電電路10，第一轉換開關110和第二轉換開關130均為雙向可控開關，表示為電能的通斷，不表示具體的開關個數。第一雙向變換器120的第一端121通過第一轉換開關110接入到市電，第一雙向變換器120的第二端122分別接到逆變器150以及通過第二轉換開關130接到第一蓄電池140的端口。第一雙向變換器120能夠?qū)⑹须姷慕涣麟娹D(zhuǎn)換為第一直流電，并將該第一直流電輸出給第一蓄電池140電池和逆變器150。電池通過第二轉換開關130接入到第一雙向變換器120和逆變器150的公共端，逆變器150的第一端151與第一雙向變換器120及第二轉換開關130相連，逆變器150的第二端152接到第一負載30上。

如圖2所示的儲能ups供電系統100的具體過程為，當市電正常時，第一控制裝置160控制第一轉換開關110和第二轉換開關130閉合，并向第一雙向變換器120發送第一控制質量，以使第一雙向變換器120工作在整流模式下。此時，第一雙向變換器120可以將市電輸出的交流電整流成第一直接電，并將該第一直流電輸出給第一蓄電池140和逆變器150，進而實現對第一蓄電池140的充電。同時使得逆變器150將第一直流電逆變成第一交流電，并將該第一交流電輸出給每個第一負載30，以實現對每個第一負載30的供電。

當市電供電出現故障時，例如停電時，第一控制裝置160控制第一轉換開關110斷開，并控制第二轉換開關130閉合，此時第一蓄電池140為第一負載30供電。具體是，第一蓄電池140向逆變器150輸出第二直流電，逆變器150將第二直流電逆變成第一交流電，并將所述第一交流電輸出給第一負載30，進而實現第一蓄電池140對每個第一負載30的供電，在該過程中第一雙向變換器120停止工作。

可選的，本實施例的第一供電電路10，在逆變器150與第一負載30之間還可以設置一轉換開關s0，該轉換開關s0在逆變器150的控制下實現通斷。例如，在逆變器150為第一負載30供電時閉合。

本發明實施例的儲能ups供電系統，通過將第一供電電路中的第一雙向變換器的第一端通過所述第一轉換開關與所述市電連接，所述第一雙向變換器的第二端分別與所述第二轉換開關的第一端和所述逆變器的第一端連接，所述第二轉換開關的第二端與所述第一蓄電池連接，所述逆變器的第二端與每個所述第一負載連接。在所述市電供電時，第一控制裝置160控制第一雙向變換器將市電轉換后輸出給所述第一蓄電池和所述逆變器，以實現對第一蓄電池的充電，對每個第一負載的供電。在市電故障時，控制所述第一轉換開關斷開、第二轉換開關閉合，以實現第一蓄電池對每個第一負載的供電。

繼續參照圖2所示，在上述實施例的基礎上，在本發明實施例的一種可能的實現方式中，

上述第一控制裝置160，還用于在當前電價大于或等于所述第一預設值時，控制所述第一轉換開關110和所述第二轉換開關130閉合，并向所述第一雙向變換器120發送第二控制指令；所述第一控制指令用于指示所述第一雙向變換器120工作在逆變狀態下。

上述第一雙向變換器120，用于根據所述第二控制指令，將所述第一蓄電池140輸出的第三直流逆變流成第二交流電，并將所述第二交流電輸出給所述電網。

上述所述第一蓄電池140用于將所述第三直流電輸出給所述逆變器150。

具體的，當市電正常時，上述第一控制裝置160控制第一轉換開關110與第二轉換開關130閉合。如果此時處于用電高峰期或者電價處于波峰階段，即電價大于等于第一預設值時，第一控制裝置160向第一雙向變換器120發送第二控制指令，該第二控制指令用于指示所述第一雙向變換器120工作在逆變狀態下。此時第一蓄電池140通過第一雙向變換器120并網發電，以使第一蓄電池140向電網中的每個負載供電，例如為每個第二負載40供電。即第一蓄電池140輸出第三直流電，第一雙向變換器120將第三直流電逆變成第二交流電，將第二交流電輸出給電網，以實現對電網的供電。同時，第一蓄電池140向逆變器150輸出第三直流電，使得逆變器150將該第三直流電逆變成第一交流電，并將第一交流電輸出給每個第一負載30。其中，第三直流電與上述第一直流電、第二直流電的大小可以相同，第一交流電與第二交流電的大小也可以相同。

繼續參照圖2，在本實施例的,一種可能的實現方式中，上述第一控制裝置160，還用于在當前電價小于或等于第二預設值時，控制所述第一轉換開關110和所述第二轉換開關130閉合，并向所述第一雙向變換器120發送第三控制指令，所述第三控制指令用于指示所述第一雙向變換器120將所述市電整流成所述第一直流電和第一充電電流。

上述第一雙向變換器120，用于根據所述第三控制指令，將所述市電輸出的交流電整流成所述第一直流電和第一充電電流，并將所述第一直流電輸出給所述逆變器150，將所述第一充電電流輸出給所述第一蓄電池140。

具體的，如果此時電價處于波谷階段，即當前電價小于或者等于第二預設值時，第一控制裝置160控制控制所述第一轉換開關110和所述第二轉換開關130閉合，并向第一雙向變換器120發送第三控制指令。此時，第一雙向變換器120工作在整流模式下，第一雙向變換器120將市電輸出的交流電整流成第一充電電流并輸出給第一蓄電池140，以實現對第一蓄電池140進行大功率充電。同時，第一雙向變換器120將市電整流成第一直流電輸出給逆變器150，以實現對每個第一負載30提供高質量供電。

繼續參照圖2，在本發明實施例的另一種可能的實現方式中，

上述第一控制裝置160，還用于在當前電價小于所述第一預設值且大于所述第二預設值時，控制所述第一轉換開關110和所述第二轉換開關130閉合，并向所述第一雙向變換器120發送第四控制指令，所述第四控制指令用于指示所述第一雙向變換器120將所述市電整流成所述第一直流電和第二充電電流。

上述第一雙向變換器120，用于根據所述第四控制指令，將所述市電輸出的交流電整流成所述第一直流電和第二充電電流，并將將所述第一直流電輸出給所述逆變器150，將所述第二充電電流輸出給所述第一蓄電池140，其中所述第二充電電流小于所述第一充電電流。

在本實施例中，如果此時電價處于非峰谷階段，即當前電價小于所述第一預設值且大于所述第二預設值時，那么第一蓄電池140就不需要進行大功率的充電，僅給第一蓄電池140提供非常小的電流即可，此時第一供電電路10主要實現給第一負載30供能。當市電故障，例如斷電時，第二轉換開關130閉合，第一轉換開關110斷開，第一蓄電池140通過逆變器150給第一負載30供電。具體是，第一控制裝置160控制所述第一轉換開關110和所述第二轉換開關130閉合，并向第一雙向變換器120發送第四控制指令。此時，第一雙向變換器120工作在整流模式下，第一雙向變換器120將市電輸出的交流電整流成第二充電電流并輸出給第一蓄電池140，以實現對第一蓄電池140進行小功率充電。同時，第一雙向變換器120將市電整流成第一直流電輸出給逆變器150，以實現對每個第一負載30提供高質量供電。

需要說明的是，本實施例的涉及的第一雙向變換器120和逆變器150的結構包括但不限于塔式機形式及模塊化形式，同時第一雙向變換器120及逆變器150的拓撲包括但不限于兩電平及三電平的拓撲，其它結構及拓撲形式均在本專利的保護范圍。

可選的，本實施例還可以在第一雙向變換器120與第一存儲電池140之間設置dc/dc轉換電路。

進一步的，如圖2a所示，本實施例的供電系統還包括：旁路電路50和維修旁路電路60等常見的安全電路。

本實施例的第一控制裝置160可以包括mcu等控制芯片。

在本實施例的另一種可能的實現方式中，如圖2b所示，第一控制裝置160可以包括第一控制監控電路161、第一dsp控制電路162和第二dsp控制電路163；所述第一dsp控制電路162分別與所述第一控制監控電路161、所述第一雙向變換器120、所述第一轉換開關110和所述第二轉換開關130連接；所述第二dsp控制電路163分別與所述第一控制監控電路161和所述逆變器150連接。如圖2b所示，第一控制監控電路161通過第一dsp控制電路162控制第一雙向變換器120、第一轉換開關110和第二轉換開關130。第一控制監控電路161通過第二dsp控制電路163控制逆變器150。

本發明實施例提供的儲能ups供電系統，在電價處于波峰時，控制第一蓄電池為第一負載和第二負載供電，在電價處于波谷時，控制對第一蓄電池大功率充電，以實現消峰填谷的功能。

圖3為本發明實施例提供的儲能ups供電系統實施例三的結構示意圖。在上述實施例的基礎上，本實施例的第一供電電路10可以包括：第三轉換開關210、第四轉換開關220、第二雙向變換器230、第五轉換開關240和第二蓄電池250，以及分別與所述第三轉換開關210、所述第四轉換開關220、所述第二雙向變換器230和所述第五轉換開關240連接的第二控制裝置260。

根據上述實施例可知，目前的ups電源主要分為在線式ups電源與后備式ups電源。

其中，后備式ups電源工作原理為：在市電正常供電時，市電通過交流旁路通道再經轉換轉換開關直接向負載提供電源，不經過ups電源。ups電源中的逆變器處于停止工作狀態，這時的ups電源實質上相當于一臺市電穩壓器。當市電供電出現故障，例如斷電或低于市電供電電壓低于170v時，蓄電池通過逆變器向負載提供穩壓、穩額的方波交流電源。

根據上述描述可知，可以將本實施例的儲能ups供電系統100設置成后備式。

具體的，如圖3所示，本實施例的第一供電電路10，其中所述第二雙向變換器230的第一端231通過所述第四轉換開關220分別與每個第一負載30和第三轉換開關210的第一端211連接，所述第二雙向變換器230的第二端232通過所述第五轉換開關240與所述第二蓄電池250連接，所述第三轉換開關210的第二端212與所述市電連接。

上述第二控制裝置260，用于在所述市電供電時，控制所述第三轉換開關210、第四轉換開關220和第五轉換開關240閉合，并向所述第二雙向變換器230發送第五控制指令；或者，在所述市電故障時，控制所述第三轉換開關210斷開、所述第四轉換開關220和所述第五轉換開關240閉合，并向所述第二雙向變換器230發送第六控制指令；所述第五控制指令用于指示所述第二雙向變換器230工作在整流狀態下，所述第六控制指令用于指示所述第二雙向變換器230工作在逆變狀態下。

上述第二雙向變換器230，用于根據所述第五控制指令，將所述市電輸出的交流電整流成第四直流電，并將所述第四直流電輸出給所述第二蓄電池250；根據所述第五控制指令，將所述第二蓄電池250輸出的第五直流電逆變成第一交流電，并將所述第一交流電輸出給每個所述第一負載30。其中，第四直流電與第五直流電可以相同，也可以不同。

本實施例如圖3所示的第一供電電路10，第三轉換開關210、第四轉換開關220和第五轉換開關240均為雙向可控開關，表示為電能的通斷，不表示具體的開關個數。

如圖3所示的儲能ups供電系統100的具體過程為，當市電正常時，第二控制裝置260控制第三轉換開關210、第四轉換開關220和第五轉換開關240閉合，此時市電通過第三開關直接向第一負載30供電。第二控制裝置260向第二雙向變換器230發送第五控制指令，此時，第二雙向變換器230工作在整流模式下，第二雙向變換器230將市電輸出的交流電整流成第四直接電，并將該第四直流電輸出給第二蓄電池250，以實現對第二蓄電池250的充電。

當市電供電出現故障時，例如停電時，第二控制裝置260控制第三轉換開關210斷開，并控制第四轉換開關220和第五轉換開關240閉合，此時第二蓄電池250為第一負載30供電。具體是，第二蓄電池250向第二雙向變換器230輸出第五直流電，第二雙向變換器230根據第六控制指令將第五直流電逆變成第一交流電，并將所述第一交流電輸出給每個第一負載30，進而實現第二蓄電池250對每個第一負載30的供電。

繼續參照圖3，在本發明實施例的一種可能的實現方式中，

上述第二控制裝置260，還用于在當前電價大于或等于第一預設值時，控制所述第三轉換開關210、所述第四轉換開關220和所述第五轉換開關240閉合，并向所述第二雙向變換器230發送第七控制指令；所述第七控制指令用于指示所述第二雙向變換器230工作在逆變狀態下。

所述第二雙向變換器230，用于根據所述第七控制指令，并對所述第二蓄電池250輸出的直流電逆變成第三交流電，并將所述第三交流電輸出給每個所述第一負載30和所述電網。

具體的，當市電正常時，第二控制裝置260控制第四轉換開關220與第五轉換開關240閉合。如果此時處于用電高峰期或者電價處于波峰階段，即電價大于等于第一預設值時，第二控制裝置260控制第二雙向變換器230工作在逆變模式下，第二蓄電池250通過第二雙向變換器230并網發電，以使第二蓄電池250向電網轉換的負載供電，例如向每個第二負載40供電。同時第二雙向變換器230將第二蓄電池250的輸出的直流電逆變成第三交流電輸出給第一負載30，進而實現對第一負載30提供高質量的電能，此時的第三交流電可以與上述的第一交流電相同。

繼續參照圖3，在本發明實施例的另一種可能的實現方式中，

上述第二控制裝置260，還用于在當前電價小于或等于第二預設值時，控制所述第三轉換開關210、所述第四轉換開關220和所述第五轉換開關240閉合，并向所述第二雙向變換器230發送第八控制指令。

上述第二雙向變換器230，用于根據所述第八控制指令，將所述市電輸出的交流電整流成第三充電電流，并將所述第三充電電流輸出給所述第二蓄電池250。

具體的，如果此時電價處于波谷階段，即當前電價小于或等于第二預設值時，第二控制裝置260控制第二雙向變換器230控制所述第三轉換開關210、所述第四轉換開關220和所述第五轉換開關240閉合，并向第二雙向變換器230輸出第八控制指令。此時，第二雙向變換器230工作在整流模式下，第二雙向變換器230將市電輸出的交流電整流成第三充電電流并輸出給第二蓄電池250，以實現對第二蓄電池250進行大功率充電。同時，市電通過第三轉換開關210為第一負載30供電。

繼續參照圖3，在本發明實施例的另一種可能的實現方式中，

上述第二控制裝置260，還用于在當前電價小于所述第一預設值且大于所述第二預設值時，控制所述第三轉換開關210、所述第四轉換開關220和所述第五轉換開關240閉合，并向所述第二雙向變換器230發送第九控制指令，所述第九控制指令用于指示所述第二雙向變換器230將所述市電輸出的交流電整流成第四充電電流。

上述第二雙向變換器230，用于根據所述第九控制指令，將所述市電輸出的交流電整流成第四充電電流，并將所述第四充電電流輸出給所述第二蓄電池250，所述第四充電電流小于所述第三充電電流。

具體的，如果此時電價處于非峰谷階段，即當前電價小于所述第一預設值且大于所述第二預設值時，那么第二蓄電池250就不需要進行大功率的充電，僅給第二蓄電池250提供非常小的電流即可，此時第一供電電路10主要實現給第一負載30供能。當市電故障，例如斷電時，第二控制裝置260控制第三轉換開關210、第四轉換開關220和第五轉換開關240閉合，第二蓄電池250通過第二雙向變換器230給第一負載30供電。

進一步的，如圖3a所示，本實施例的供電系統還包括：旁路電路50和維修旁路電路60等常見的安全電路。

需要說明的是，本實施例涉及的第二雙向變換器230的結構包括但不限于塔式機形式及模塊化形式，同時第二雙向變換器230的拓撲包括但不限于兩電平及三電平的拓撲，其它結構及拓撲形式均在本專利的保護范圍。

可選的，本實施例的第二雙向變換器230通過dc/dc轉換電路與第二蓄電池250連接，第二蓄電池250可以是pcs電池和/或ups電池。

本發明實施例的第一控制裝置160可以包括微控制單元(microcontrollerunit，mcu)等控制芯片。

在本實施例的另一種可能的實現方式中，如圖3b所示，所述第二控制裝置260包括第二控制監控電路261和第三dsp(digitalsignalprocessing，數字信號處理)控制電路262；所述第三dsp控制電路262分別與所述第二控制監控電路261、所述第二雙向變換器230、所述第三轉換開關210、所述第四轉換開關220和所述第五轉換開關240連接。如圖3b所示第二控制監控電路261通過第三dsp控制電路262控制第二雙向變換器230、第三轉換開關210、第四轉換開關220和第五轉換開關240。

本發明實施例提供的儲能ups供電系統，在市電供電時，第二控制裝置控制市電為每個第一負載供電，并控制第二雙向變換器為第二蓄電池充電。在市電故障時，第二控制裝置控制第二蓄電池為每個第一負載充電。同時，在電價處于波峰時，控制第二蓄電池為第一負載和第二負載供電，在電價處于波谷時，控制對第二蓄電池大功率充電，以實現消峰填谷的功能。

圖4為本發明提供的儲能ups供電控制方法實施例一的流程示意圖。本實施例的方法適用于上述儲能ups供電系統。本實施例的執行主體為上述實施例的儲能ups供電系統。如圖4所示，本實施例的方法可以包括：

s401、判斷當前市電是否供電。

s402、若是，則存儲所述市電的電能，并將所述市電的電能傳輸給每個第一負載和每個第二負載。

s403、若否，則將存儲的所述電能輸出給每個所述第一負載。

本實施例儲能ups供電系統判斷當前市電是否供電，若市電供電正常時，則儲能ups供電系統存儲市電的電能，即此時儲能ups供電系統處于充電狀態，同時，儲能ups供電系統將市電的電能傳輸給每個第一負載和每個第二負載，以實現對每個第一負載和每個第二負載的供電。若當前市電供電不正常時，例如市電不供電時，儲能ups供電系統釋放存儲的電能，以實現對每個第一負載的供電，進而保證第一負載的正常運行。

本實施例的儲能ups供電控制方法，適用于上述所述系統實施例的技術方案，其實現原理和技術效果類似，此處不再贅述。

圖5為本發明提供的儲能ups供電控制方法實施例二的流程示意圖。在上述實施例的基礎上，本實施例的供電控制方法可以包括：

s501、在當前所述市電的市價大于或等于第一預設值時，向電網和每個所述第一負載供電。

s502、在當前市電的市價小于或等于第二預設值時，以第一充電電流或第三充電電流存儲所述市電的電能。

s503、在當前市電的市價小于所述第一預設值且大于所述第二預設值時，以第二充電電流或第四充電電流存儲所述市電的電能，所述第一充電電流大于所述第二充電電流，所述第三充電電流大于所述第四充電電流。

本實施例涉及的是儲能ups供電系統根據市價的高低來確定是充電還放電的具體過程。在市電處于波谷時，儲能ups供電系統大功率充電，當在市電處于波峰時，儲能ups供電系統并網運行，進而實現消峰填谷的作用。

本實施例的儲能ups供電控制方法，適用于上述所述系統實施例的技術方案，其實現原理和技術效果類似，此處不再贅述。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍。
