本發明涉及一種光照試驗方法，特別是涉及一種衛星上太陽電池陣光照試驗方法。
背景技術：

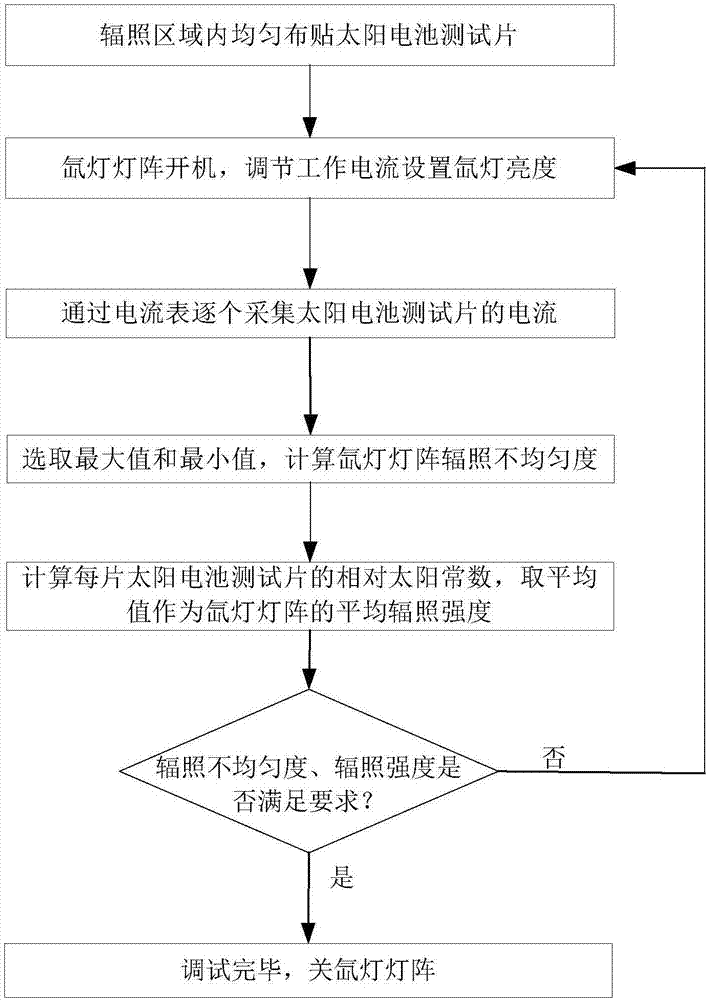

：衛星上太陽電池陣光照試驗是衛星大型試驗之一，主要用于考核太陽電池陣內部接口以及和控制單機的外部接口是否匹配，同時驗證和太陽電池陣相連的控制單機功能的正確性，在衛星出廠前和發射場技術區測試時分別會進行衛星太陽電池陣光照試驗。燈陣是實施衛星太陽電池陣光照試驗的關鍵。光照試驗利用燈陣產生光譜特性近似于太陽光的模擬光，模擬光輻照在太陽電池陣上使其產生功率輸出給控制單機，控制單機對輸入的功率進行調節和控制，并向整星各負載供電，從而完成太陽電池陣裝星狀態下整星供電功能的考核。燈陣的性能指標尤其是輻照強度和不均勻度直接決定著光照試驗的效果。長期以來衛星太陽電池陣光照試驗采用碘鎢燈陣實現。碘鎢燈陣存在如下不足：一，碘鎢燈光譜中紅外成分較多，對太陽電池陣的熱效應較明顯，試驗時太陽電池陣表面溫度高、溫升快，產生的熱應力可能會造成太陽電池片或太陽電池陣基板物理性損壞，給產品的安全性帶來影響；二，碘鎢燈陣的光效較低，輻照強度一般為0.15太陽常數左右，因此光照試驗中能檢測到的太陽電池陣輸出電流較小，限制了試驗效果的提升；三，由于受輻照強度要求的限制，碘鎢燈陣工作時必須離太陽電池陣很近，一般距離為0.6～1m。在如此近的距離內進行燈陣的展開、調試等操作很容易碰到太陽電池陣，存在安全隱患；四，目前國內不少衛星太陽電池陣采用氣浮平臺方式展開，氣浮平臺對自身的平面度和水平度要求極高，對承重有一定限制，不允許大型的碘鎢燈陣放到氣浮平臺上，因此當大型太陽電池陣與氣浮平臺邊緣的距離超過碘鎢燈的工作距離時，碘鎢燈陣就不能適用。因此，采用現有的衛星太陽電池陣光照試驗方案，存在溫升明顯、輻照強度低、輻照距離短、安全性差等問題。技術實現要素：本發明所要解決的技術問題是提供一種衛星上太陽電池陣光照試驗方法，其解決現有技術的溫升明顯、輻照強度低、輻照距離短、安全性差等問題，負載強度更高，能達到的輻照強度更高；對工作距離的限制也相對較少，可以有效降低試驗過程中的熱效應，輻照強度更高、均勻度更好，能更好的滿足衛星太陽電池陣光照試驗要求，可廣泛應用于衛星太陽電池陣光照試驗。本發明是通過下述技術方案來解決上述技術問題的：一種衛星上太陽電池陣光照試驗方法，其包括以下步驟：步驟一，選擇氙燈燈陣作為模擬光源；步驟二，根據星上太陽電池陣展開后的長度、高度、離地面高度，以及燈陣與太陽電池陣陣面距離要求，確定氙燈燈陣的輻照面積、高度和工作距離，作為燈陣調試的依據；步驟三，在模擬墻上對氙燈燈陣的平均輻照強度、不均勻度進行調試；調試符合要求后，確定每個氙燈子陣的氙燈配置數量、高度、相鄰氙燈子陣的距離參數、工作電流參數；步驟四，將氙燈燈陣整體放置到衛星太陽電池陣之前，每個氙燈子陣的氙燈數量、高度、相鄰氙燈子陣的距離參數和調試狀態保持一致；步驟五，衛星加電，設置衛星狀態為太陽電池陣光照試驗狀態；步驟六，開啟氙燈燈陣，按照調試時的狀態設置燈陣工作電流，獲取星上太陽電池陣輸出電流參數，評估光照試驗效果；步驟七，關閉氙燈燈陣，太陽電池陣光照試驗結束。優選地，所述氙燈燈陣由多個可拼接的氙燈子陣組成，每個子陣根據輻照強度要求配置多支氙燈，每支氙燈配置背反射面對光路進行調整，每支氙燈的亮度通過調節氙燈驅動電流來實現。優選地，所述步驟三包括以下步驟：步驟三十一，輻照區域內均勻布貼多個太陽電池測試片，每個太陽電池測試片在標準太陽常數輻照強度下標定過，已知每個太陽電池測試片在標準太陽常數輻照強度下的輸出電流；步驟三十二，氙燈燈陣開機，調節工作電流設置氙燈亮度；步驟三十三，通過電流表逐個采集太陽電池測試片的電流；步驟三十四，選取最大電流值和最小電流值按照，計算氙燈燈陣輻照不均勻；步驟三十五，根據每片太陽電池測試片輸出電流和已知的標準太陽常數下的輸出電流比值，計算每片太陽電池測試片的相對太陽常數，并取平均值作為氙燈燈陣的平均輻照強度；判斷輻照不均勻度、輻照強度是否滿足試驗要求，是則轉下一步，否則轉步驟三十二；步驟三十六，調試完畢，關氙燈燈陣。本發明的積極進步效果在于：本發明解決現有技術的溫升明顯、輻照強度低、輻照距離短、安全性差等問題；采用氙燈作為衛星太陽電池陣光照試驗光源，負載強度更高，能達到的輻照強度更高；對工作距離的限制也相對較少，可以有效降低試驗過程中的熱效應，通過多個氙燈子陣組合形成氙燈燈陣，并對氙燈燈陣進行輻照強度和不均勻度調試，使得氙燈燈陣輻照均勻度更好，能更好的滿足衛星太陽電池陣光照試驗要求，可廣泛應用于衛星太陽電池陣光照試驗。附圖說明圖1為本發明的流程圖。圖2為本發明中步驟三的流程圖。具體實施方式下面結合附圖給出本發明較佳實施例，以詳細說明本發明的技術方案。如圖1所示，本發明衛星上太陽電池陣光照試驗方法包括以下步驟：步驟一，選擇氙燈燈陣作為模擬光源；步驟二，根據星上太陽電池陣展開后的長度、高度、離地面高度，以及燈陣與太陽電池陣陣面距離要求，確定氙燈燈陣的輻照面積、高度和工作距離，作為燈陣調試的依據；步驟三，在模擬墻上對氙燈燈陣的平均輻照強度、不均勻度進行調試；調試符合要求后，確定每個氙燈子陣的氙燈配置數量、高度、相鄰氙燈子陣的距離參數、工作電流參數；步驟四，將氙燈燈陣整體放置到衛星太陽電池陣之前，每個氙燈子陣的氙燈數量、高度、相鄰氙燈子陣的距離參數和調試狀態保持一致；步驟五，衛星加電，設置衛星狀態為太陽電池陣光照試驗狀態；步驟六，開啟氙燈燈陣，按照調試時的狀態設置燈陣工作電流，獲取星上太陽電池陣輸出電流參數，評估光照試驗效果；步驟七，關閉氙燈燈陣，太陽電池陣光照試驗結束。所述氙燈燈陣由多個可拼接的氙燈子陣組成，每個子陣根據輻照強度要求配置多支氙燈，每支氙燈配置背反射面對光路進行調整，每支氙燈的亮度通過調節氙燈驅動電流來實現。所述步驟三包括以下步驟：步驟三十一，輻照區域內均勻布貼多個太陽電池測試片，每個太陽電池測試片在標準太陽常數輻照強度下標定過，已知每個太陽電池測試片在標準太陽常數輻照強度下的輸出電流；步驟三十二，氙燈燈陣開機，調節工作電流設置氙燈亮度；步驟三十三，通過電流表逐個采集太陽電池測試片的電流；步驟三十四，選取最大電流值和最小電流值按照，按照(最大電流值-最小電流值)或(最大電流值+最小電流值)的定義，計算氙燈燈陣輻照不均勻；步驟三十五，根據每片太陽電池測試片輸出電流和已知的標準太陽常數下的輸出電流比值，計算每片太陽電池測試片的相對太陽常數，并取平均值作為氙燈燈陣的平均輻照強度；判斷輻照不均勻度、輻照強度是否滿足試驗要求，是則轉下一步，否則轉步驟三十二；步驟三十六，調試完畢，關氙燈燈陣。某衛星太陽電池陣在氣浮平臺上展開，展開后長度為8.8m，高度為3.2m。氣浮平臺高度0.7m，寬度3.3m。太陽電池陣光照試驗時燈陣離太陽電池陣陣面距離為3.3米。確定氙燈燈陣為輻照光源，輻照面積為8.8m×3.2m，輻照區域離地0.7m，輻照距離3.3m。根據輻照面積，確定氙燈燈陣由7個子陣組成，其中兩側的子陣各配置單列4支氙燈；中間5個子陣各配置6支氙燈，分左右兩列。每支氙燈配置背反射面對光路進行調整，亮度可通過電源控制箱調節氙燈驅動電流來設置。在面積為8.8m×3.2m，高度為0.7m的模擬墻上布貼4×8片太陽電池陣測量片并連接電流表，每片太陽電池陣測量片在標準太陽常數下的輸出電流值已知。將氙燈燈陣放置在距離模擬墻3.3米處，燈陣開機，采集32片太陽電池測試片的電流，將其中的最大值和最小值分別記為imax和imin。按照(imax-imin)或(imax+imin)計算不均勻度。根據每片太陽電池測試片輸出電流和已知的標準太陽常數下的輸出電流比值，計算每片太陽電池測試片的相對太陽常數，并取平均值作為氙燈燈陣的平均輻照強度。根據該衛星太陽電池陣光照試驗要求，平均輻照強度應大于0.3太陽常數，不均勻度應優于15％，判斷調試結果是否滿足要求。如不滿足，則重新對氙燈燈陣進行調試，直至滿足要求。本實例中實際調試值如下表1所示，經計算平均輻照強度為0.318太陽常數，不均勻度為10％，均滿足試驗要求。表1各調試點實測的輻照強度(單位：太陽常數)0.3140.3420.3320.3260.3260.3260.3230.2830.3040.3350.3350.3230.3230.3260.3260.2860.3010.3230.3230.3260.3200.3200.3200.2800.3070.3290.3260.3200.3200.3140.3200.292以上所述的具體實施例，對本發明的解決的技術問題、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的具體實施例而已，并不用于限制本發明，凡在本發明的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。當前第1頁12
