本發明涉及一種電浴槽控制電路及電浴槽，屬于醫療器械技術領域。

背景技術：

電浴槽由控制芯片產生脈動波形，升壓后轉換成可控制的脈動電流，輸出的脈動電流輸出至電極板上作為正極，吸收脈沖電流的電極板作為負極，當患者身體浸入水中時，脈動電流經過正極、水人體皮膚表面、負極形成回路進行康復治療。這種電浴槽用于治療神經系統疾病，脊椎疼痛綜合征，神經痛，多發性神經炎，輕微麻痹，以及機體和敏感神經應激性增加或減少；現有的電浴電療儀器，一般采用在一個槽內設有一組極性不同的電極，治療時電流流過的路徑不能靈活調節變化，治療效果不好。

技術實現要素：

本發明的目的在于克服目前的電浴槽控制電路中存在的上述問題，提供一種電浴槽控制電路。

為實現本發明的目的，采用了下述的技術方案：一種電浴槽控制電路，包括波形產生電路、放大電路、升壓電路、輸入輸出電路，所述的波形產生電路包括ne555芯片，采用dc5v電源正極直接接入ne555芯片的4腳及8腳，電阻值為1kω的電阻r82一端連接dc5v電源正極，另一端接入ne555芯片的2腳；2腳上還連接有電阻值為68kω的電阻r88，電阻r88的另一端連接可調電阻r97；r97的可調范圍為0-20kω，可調電阻r97另一端通過串接的電容c16連接至負極；在dc5v的電源正負極之間串接有電容c16；二極管d14的正極連接在dc5v的電源正極上，二極管d14的負極串接電阻r80連接至負極，可調電阻r97連接電容c16的端部接入ne555芯片的6腳，可調電阻r97的可調端接入ne555芯片的2腳；ne555芯片的2腳和6腳短接；ne555芯片的3腳輸出波形信號至電容c54，電容c54后連串接有三個積分電路，波形信號經過三次積分電路處理后送入放大電路的dac7512中；在放大電路中，經過運算放大器lm2904放大后通過電阻r132進入npn三極管q12的基極，再進入功率放大三極管的tip41c中的基極組合為跟隨器，輸出波形到至輸入輸出電路；所述的輸入輸出電路包括兩個電位一致的電位開關pb11、電位開關pa8，電位開關pb11通過電阻r20接入npn三極管c4的基極，三極管c4的發射極接地，三極管c4的基極與地之間分別連接有下拉電阻r21和電容c75，三極管c4的集電極上通過電阻r10連接30v升壓；三極管c4的集電極通過電阻r14連接pnp三極管q1的基極，三極管q1的發射極通過電阻r88連接30v升壓，三極管q1的集電極連接至mos管c7的柵極，mos管c7的漏極上接收經過放大電路后的波形信號，mos管c7的源極上從前至后向后依次連接有二極管d50、二極管d51組成的限幅電路、電阻r158、電容c18組成的濾波電路、共模扼流線圈u28，電浴槽的電極板u3連接在共模扼流線圈后，在mos管c7的柵極和源極之間連接有電阻r100；mos管c6的漏極連接在mos管c7的源極上，mos管c6的源極接地，mos管c6的柵極上通過電阻r72接12v電壓，mos管c6的柵極上還連接有三級管c8的集電極；三級管c8的發射極接地，三級管c8的基極與接地之間分別連接下拉電阻r27、電容c24，電位開關pa8通過電阻r22連接三級管c8的基極；上述的30v升壓通過dc12v電壓經過升壓電路得到，所述的升壓電路中包括ne555芯片，進一步的，所述的電阻r10取值470kω；電阻r14取值120kω；電阻r88取值1000kω，進一步的，所述的mos管c7、mos管c8均采用lr024n。

一種電浴槽，所述的電浴槽內設置有多塊電極板，每塊電極板上連接有上述的電浴槽控制電路，使用時，至少有兩個電極板上連接的電浴槽控制電路中的電位開關處于不同的電位，進一步的，所述的電浴槽具有4個獨立的電浴槽體，分別為左上肢電浴槽體、右上肢電浴槽體、左下肢電浴槽體、右下肢電浴槽體，每個電浴槽體內相對的壁上設置有兩塊電極板，進一步的，所述的電浴槽上設置有備用電極板接口，備用電極板接口上連接有上述的電浴槽控制電路。

本發明的積極有益技術效果在于：本發明中電極板連接電浴槽控制電路后，在兩個電位開關為高電位時作為正極輸出脈沖波，兩個電位開關為低電位時作為負極吸收脈沖波，在電浴槽中有多塊極板的情況下，通過設置每個電極板連接的電浴槽控制電路中的電位開關就可以方便的改變電浴槽中各電極板的極性，而且這種極性改變可以在治療過程中同步進行，電極板的極性改變后能夠形成不同的電流流通途徑，作用于不同的治療部位，產生良好的治療效果，還可以設定一個電極板為負極，其余電極板均為正極，使脈沖電流發生定向集中流動，實現特定部位的重點治療，也可以設定一個電極板為正極，其余電極板均為負極，使脈沖電流發生定向分散，實現多部位的同時治療，還可以設定多個正極及多個負極，使電流形成多途徑流動治療，以適應人體不同的治療需要，本控制電路中采用mos管控制，響應速度快，控制精確，線路板面積體積小、成本低，應用在電浴槽中可以產生良好的治療效果。

附圖說明

圖1是本發明波形產生電路的電路圖。

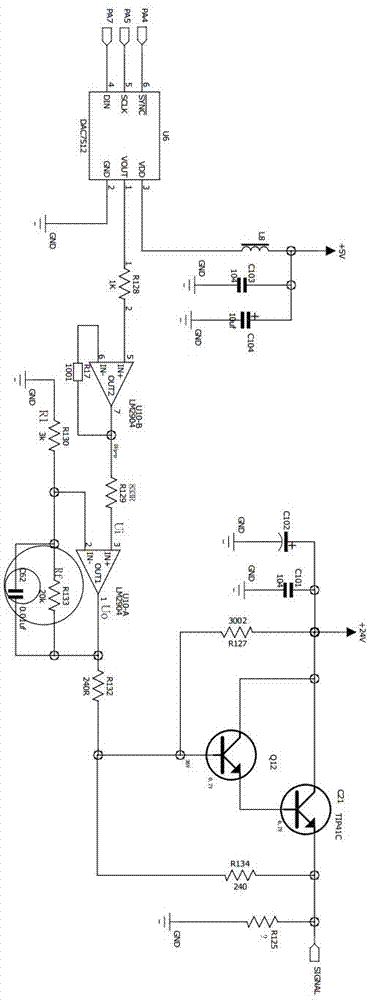

圖2是放大電路的電路圖。

圖3是升壓電路的電路圖。

圖4是輸入輸出電路的示意圖。

圖5是電浴槽的一種示意圖。

具體實施方式

為了更充分的解釋本發明的實施，提供本發明的實施實例。這些實施實例僅僅是對本發明的闡述，不限制本發明的范圍。

結合附圖對本發明進一步詳細的解釋，如附圖所示，一種電浴槽控制電路，包括波形產生電路、放大電路、升壓電路、輸入輸出電路，所述的波形產生電路包括ne555芯片，采用dc5v電源正極直接接入ne555芯片的4腳及8腳，電阻值為1kω的電阻r82一端連接dc5v電源正極，另一端接入ne555芯片的2腳；2腳上還連接有電阻值為68kω的電阻r88，電阻r88的另一端連接可調電阻r97；r97的可調范圍為0-20kω，可調電阻r97另一端通過串接的電容c16連接至負極；在dc5v的電源正負極之間串接有電容c16；二極管d14的正極連接在dc5v的電源正極上，二極管d14的負極串接電阻r80連接至負極，可調電阻r97連接電容c16的端部接入ne555芯片的6腳，可調電阻r97的可調端接入ne555芯片的2腳；ne555芯片的2腳和6腳短接；ne555芯片的3腳輸出波形信號至電容c54，電容c54后連串接有三個積分電路，波形信號經過三次積分電路處理后送入放大電路的dac7512中；電源為+5v直流供電，d14為二極管指示燈，電阻r80為限流電阻，波形產生電路核心有ne555時基電路構成無穩態多諧振蕩器，電路中電阻r88+電阻r97>>電阻r82，與電容c20產生近似的對稱方波，其頻率為1khz，此方波經電容c54輸出再經電阻r101、電容c55積分后變?yōu)槿遣ㄝ敵觯诮?jīng)過電阻r112、電容c105二次積分和電阻r131、電容c58三次積分變?yōu)榻频恼也ㄐ巍?/p>

在放大電路中，經過運算放大器lm2904放大后通過電阻r132進入npn三極管q12的基極，再進入功率放大三極管的tip41c中的基極組合為跟隨器，輸出波形到至輸入輸出電路；波形輸入dac7512中，經過運算放大器lm2904放大8倍,通過電阻r132進入npn三極管q12的基極再進入功率放大三極管的tip41c中的基極，組合為跟隨器輸出波形到輸入輸出電路中的mos管c7的漏極。

所述的輸入輸出電路包括兩個電位一致的電位開關pb11、電位開關pa8，電位開關pb11通過電阻r20接入npn三極管c4的基極，三極管c4的發射極接地，三極管c4的基極與地之間分別連接有下拉電阻r21和電容c75，三極管c4的集電極上通過電阻r10連接30v升壓；三極管c4的集電極通過電阻r14連接pnp三極管q1的基極，三極管q1的發射極通過電阻r88連接30v升壓，三極管q1的集電極連接至mos管c7的柵極，mos管c7的漏極上接收經過放大電路后的波形信號，mos管c7的源極上從前至后向后依次連接有二極管d50、二極管d51組成的限幅電路、電阻r158、電容c18組成的濾波電路、共模扼流線圈u28，電浴槽的電極板u3連接在共模扼流線圈后，在mos管c7的柵極和源極之間連接有電阻r100；mos管c6的漏極連接在mos管c7的源極上，mos管c6的源極接地，mos管c6的柵極上通過電阻r72接12v電壓，mos管的柵極上還連接有三級管c8的集電極；三級管c8的發射極接地，三級管c8的基極與接地之間分別連接下拉電阻27、電容c24，電位開關pa8通過電阻r22連接三級管c8的基極，輸入輸出電路是本控制電路的核心之一，通過調整電位開關的電位高低來實現電極板極性的變化，以下詳細說明，當pb11、pa8取高電位時，npn三級管c4基極上的電位升高，三極管c4導通，三級管c4集電極上的電壓接近接地的發射極，pnp三級管q1上的電壓為0，三極管q1導通，mos管c7的柵極上得到電壓導通，因?yàn)閜a8也同時為高電位，三極管c8處于導通狀態，所以12v電壓經過r72后接地，mos管c6的柵極沒有觸發電壓，處于關閉狀態，經mos管c7漏極輸入的脈沖信號經過二極管d50、二極管d51組成的限幅電路、電阻r158、電容c18組成的濾波電路、共模扼流線圈u28后輸出至電浴槽的電極板u3，這時控制電路為輸出波形的正極；當pb11、pa8取第電位時，npn三級管c4基極上的電位為低電位，三極管c4不導通，三級管c4集電極上的電壓接近接地30v，pnp三級管q1上的電壓為高電位，三極管q1不導通，mos管c7的柵極沒有觸發電壓不導通，波形信號無法通過mos管c7；因?yàn)閜a8也同時為低電位，三極管c8處于關閉狀態，所以12v電壓經過電阻r72后到mos管c6的柵極上形成觸發電壓，mos管c6導通，mos管c6漏極的漏極吸收電極板u3過來的脈沖，實際使用中，有一個電極板上的電位開關為高電位，有一個電極板上的電位開關為低電位，即可形成電流回路。輸入輸出電路中，阻r20是限制流入npn三極管1bw中的基極電流，抬高基極電位，這里因?yàn)槿龢O管c4只起開關作用，所以只要達到集電極(1/100)1/hpe即可控制三極管c4的導通和關斷，電阻r20主要起到限流保護作用，電阻r21下拉電阻，取值10k保證無開關信號時三極管c4的基極始終保持低電平，拉低三極管基極電壓，電容c75取值104或103都可以濾除開關開通或關斷過程中的抖動，防止誤動作，電阻r20、電容c75、下拉電阻r21共同作用于三極管c4來的導通和關斷，三級管c4集電極通過電阻連接的r10=470kω的30v升壓，同樣在三極管集電極上還通過電阻r14連接了pnp三極管q1(型號3bw)的基極,這樣通過三極管c4npn(型號1bw)的導通和關斷拉低或提高pnp三級管q1的基極電位，控制器三級管q1的導通和關斷，三級管c4不導通時，在三極管c4集電極上的電壓約等于30v-0.7=30v，30v的電壓作用于r14到基極小于pnp三級管發射極的電壓，通過理論計算是可以保證pnp三極管q1的不導通，若三極管c4導通，升壓所得30v可以經過電阻r10的電阻接地，三極管c4集電極電位約等于0v，電阻r14連接的集電極電位等于0v，pnp三極管q1立即導通，pnp三極管q1的導通使mos管c7導通，mos管c7、mos管c8均采用lr024n，n溝道m(xù)os管的導通和關斷取決于元器本身的vgs夾斷電壓ids、漏電流、lr024n開關頻率、器件功率是有直接關系，這里選擇lr024n，其電壓vdss=60vrds=35毫歐id=25a、vgs=±20v完全滿足工作需要，因?yàn)槠鋳A斷電壓需要20v所以在需要后續的升壓電路把dc12v電壓升高，才能控制n溝道m(xù)os管的導通和關斷。在實際使用中發現vgs=dc12v即可開關mos管c7，電阻r15連接?xùn)艠O是為了保證柵極在無高電平使處于可靠低電位，mos管c6開通和關斷通過三極管npnc8控制，這里我們使用了dc12v供電也是在實際測試中實驗可以使用，dc12v通過1m歐姆電阻r72經過npn三極管c8集電極到地，同樣受到按鈕開關pa8控制，3.3v/1k=0.3ma的電流，也就是到三極管c8的基極電壓為3.3v時三極管導通，等于0v時三極管關斷，電阻r27、電容c24、電阻r21、電容c75與pa11后的相似，功能一樣不在敘述。按鈕pb11,pa8,在實際電路中為一個整體開關，當pb11接通3.3v時，pa8接3.3v，當pb11接地時，pa8接地，電阻r14取值120kω；電阻r88取值1000kω。

上述的30v升壓通過dc12v電壓經過升壓電路得到，所述的升壓電路中包括ne555芯片，升壓電路如圖3所示，主要作用是為了提高lr024n的開關速度，采用ne555芯片與電阻r136、電阻r135、電容c78、電容c60產生固定頻率和時鐘,二極管d28、二極管d29組合把電壓升高至30v。

圖5是采用本電浴槽控制電路的一種電浴槽，所述的電浴槽內設置有多塊電極板，每塊電極板上連接有上述的電浴槽控制電路，使用時，至少有兩個電極板上連接的電浴槽控制電路中的電位開關處于不同的電位，所述的電浴槽具有4個獨立的電浴槽體，分別為左上肢電浴槽體、右上肢電浴槽體、左下肢電浴槽體、右下肢電浴槽體，每個電浴槽體內相對的壁上設置有兩塊電極板，所述的電浴槽上設置有備用電極板接口，備用電極板接口上連接有上述的電浴槽控制電路。圖5中各標記為：1：左上肢槽體；2：右上肢電浴槽體；3：電極板二；4：電極板一；5：左下肢電浴槽體；6：電極板三；7：右下肢電浴槽體；8：電極板四，圖中每個電浴槽體中只示出了一塊電極板，實際制作中，在圖中所示的各電極板的相對面上還有一塊電極板。上述各電極板均連接有上述的電浴槽控制電路，使用時，至少有兩個電極板上連接的電浴槽控制電路中的電位開關處于不同的電位，例如當左上肢電浴槽體中的兩個電極板連接的電浴槽控制電路中的電位開關處于高電位時，其它各電浴槽體中的電極板連接的電浴槽控制電路中的電位開關處于低電位時，左上肢電浴槽體中兩塊電極板均為為脈沖信號輸出端，其它各電浴槽體中的電極板均為吸收脈沖信號，脈沖從左上肢電浴槽體經過人體表面流到其它各電浴槽體中的電極板上，當左上肢電浴槽體中的兩個電極板連接的電浴槽控制電路中的電位開關一個處于高電位、另一個處于低電位時，同一個槽體中的兩個電極板和人體形成治療回路。同理，任一電極板均可方便的設置為發出脈沖信號或者吸收脈沖電流。在電浴槽每一塊電極板連接相同的本發明的電浴槽控制電路，有利于在制作過程中標準化，降低制造和安裝成本。至于如何使電浴槽上各個獨立的電極板電位處于不同電位,最簡單的辦法可以在各個電位電位開關處連接人工按鍵按鈕，通過人工觸動按鍵接通相應的高低電位開關來實現，也可以通過單片機控制，如可使用stm公司的stm32f103系列單片機，該單片機任意io口能提供0–5v的高低電平，任意io口和引腳上的輸出灌電流達到25ma，完全可以驅動所連接的三極管的導通和關斷，在單片機外圍配置按鍵控制pa11、pb8的高低電平。

在詳細說明本發明的實施方式之后，熟悉該項技術的人士可清楚地了解，在不脫離上述申請專利范圍與精神下可進行各種變化與修改，凡依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均屬于本發明技術方案的范圍，且本發明亦不受限于說明書中所舉實例的實施方式。
