本發明涉及斷路器安裝技術領域，尤其涉及一種斷路器的安裝支架。

背景技術：

斷路器一般通過斷路器安裝支架安裝在配電箱內，在對斷路器進行安裝時，通常先將安裝支架安裝在配電箱內，接著將斷路器安裝在安裝支架上，在需要對斷路器進行更換或者維修時，需要從安裝支架上拆下斷路器，由于配電箱內空間有限，因此拆卸較為不便，而拆卸不便時，會導致在拆卸時用力過度、暴力拆卸等情況，這樣對于結構較為單薄的安裝支架來說，容易造成安裝支架的變形或者損壞，并且整體的裝卸工藝也較為費時費力，降低了工作的效率。

技術實現要素：

本發明的目的是為了解決現有技術中存在的配電箱內空間有限，因此拆卸較為不便，而拆卸不便時，會導致在拆卸時用力過度、暴力拆卸等情況，導致安裝支架的變形或者損壞的缺點，而提出的一種斷路器的安裝支架。

為了實現上述目的，本發明采用了如下技術方案：

設計一種斷路器的安裝支架，包括第一固定板，所述第一固定板上開設有兩條平行排列的長條孔，所述長條孔內設有兩個滑動裝置，所述滑動裝置包括位于長條孔內部的第一固定塊，所述第一固定塊靠近長條孔側壁的一端設有萬向滾珠，且萬向滾珠沿著長條孔的側壁滑動，所述第一固定塊的兩個相對的側面上還設有第一安裝板，且第一安裝板沿著第一固定板的側面滑動，兩個所處長條孔之間的兩個第一安裝板上連接有長條塊，兩個長條塊的一端分別設有位置相互對應的安裝塊和固定桿，所述安裝塊上活動連接有拉伸裝置的，所述拉伸裝置的一端設有環形件，所述環形件套接在固定桿上，所述環形件的側壁開設有安裝槽，所述安裝槽的內部設有第二固定塊，所述第二固定塊上安裝有與固定桿位置對應的卡塊，所述固定桿開設有多個與卡塊匹配安裝的卡槽，所述環形件上設有與第二固定塊位置對應的蓋板，且蓋板通過鎖緊螺釘與環形件固定。

優選的，所述拉伸裝置包括套管，所述套管的一端與安裝塊活動連接，所述套管的另一端開口處插接有滑桿，所述套管的內部設有第二安裝板，所述第二安裝板和滑桿之間連接有彈簧，所述滑桿遠離套管的一端與環形件連接。

優選的，所述安裝塊的上表面開設有凹槽，所述凹槽的內部設有固定軸，所述套管套接在固定軸上，且套管沿著固定軸的表面轉動。

優選的，所述第一固定板的兩端設有連接桿，且連接桿遠離第一固定板的的一端設有第二固定板，所述第二固定板上開設有螺紋孔。

優選的，所述卡槽至少設有四個，并以等距的方式呈豎直狀排列。

本發明提出的一種斷路器的安裝支架，有益效果在于：通過加入通過加入滑動裝置和拉伸裝置，用于對斷路器所處的位置進行調整，還能方便對大小不同的斷路器的進行調節，而且滑動裝置內的萬向滾珠還能減小滑動裝置在移動時產生的摩擦阻力，從而提高滑動裝置滑動的效率，而且兩個第一安裝板還能提高滑動裝置在滑動時的穩定性；通過加入安裝塊、固定桿、卡塊和卡槽，用于對安裝后的斷路器進行固定，從而提高斷路器在安裝時的穩定性，這樣也方便斷路器的拆卸，從而提高了工作效率。本發明使用方便，不僅方便對斷路器的安裝和拆卸，而且還能根據斷路器的大小進行調節安裝，從而提高工作的效率。

附圖說明

圖1為本發明提出的一種斷路器的安裝支架的結構示意圖；

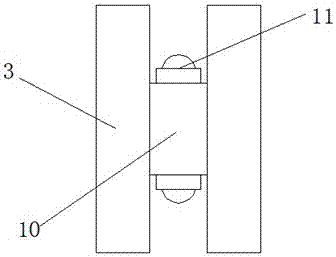

圖2為本發明提出的一種斷路器的安裝支架的滑動裝置結構示意圖；

圖3為本發明提出的一種斷路器的安裝支架的環形件結構示意圖。

圖4為本發明提出的一種斷路器的安裝支架的固定桿結構示意圖。

圖5為本發明提出的一種斷路器的安裝支架的拉伸裝置結構示意圖。

圖6為本發明提出的一種斷路器的安裝支架的安裝塊和套管連接結構示意圖；

圖7為本發明提出的一種斷路器的安裝支架的第一固定板和第二固定板連接結構示意圖。

圖中：安裝塊1、環形件2、第一安裝板3、長條孔4、第一固定板5、長條塊6、拉伸裝置7、固定桿8、第二固定板9、第一固定塊10、萬向滾珠11、蓋板12、第二固定塊13、安裝槽14、卡塊15、卡槽16、凹槽17、固定軸18、滑桿19、套管20、彈簧21、第二安裝板22、連接桿23、螺紋孔24。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描，顯然，描的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照?qǐng)D1-7，一種斷路器的安裝支架，包括第一固定板5，第一固定板5的兩端設有連接桿23，且連接桿23遠離第一固定板5的的一端設有第二固定板9，第二固定板9上開設有螺紋孔24。

第一固定板5上開設有兩條平行排列的長條孔4，長條孔4內設有兩個滑動裝置，滑動裝置包括位于長條孔4內部的第一固定塊10，第一固定塊10靠近長條孔4側壁的一端設有萬向滾珠11，且萬向滾珠11沿著長條孔4的側壁滑動，第一固定塊10的兩個相對的側面上還設有第一安裝板3，且第一安裝板3沿著第一固定板5的側面滑動，兩個處長條孔4之間的兩個第一安裝板3上連接有長條塊6，兩個長條塊6的一端分別設有位置相互對應的安裝塊1和固定桿8，

安裝塊1上活動連接有拉伸裝置7的，拉伸裝置7的一端設有環形件2，拉伸裝置7包括套管20，套管20的一端與安裝塊1活動連接，套管20的另一端開口處插接有滑桿19，套管20的內部設有第二安裝板22，第二安裝板22和滑桿19之間連接有彈簧21，滑桿19遠離套管20的一端與環形件2連接，安裝塊1的上表面開設有凹槽17，凹槽17的內部設有固定軸18，套管20套接在固定軸18上，且套管20沿著固定軸18的表面轉動。

環形件2套接在固定桿8上，環形件2的側壁開設有安裝槽14，安裝槽14的內部設有第二固定塊13，第二固定塊13上安裝有與固定桿8位置對應的卡塊15，固定桿8開設有多個與卡塊15匹配安裝的卡槽16，卡槽16至少設有四個，并以等距的方式呈豎直狀排列，環形件2上設有與第二固定塊13位置對應的蓋板12，且蓋板12通過鎖緊螺釘與環形件2固定。

工作原理：在對斷路器進行安裝時，先根據斷路器的大小對兩個長條塊6之間的距離進行調整，在調整時，先對滑動裝置施加壓力，使得兩個長條塊6之間的距離調整到一定距離時，將斷路器放置在連個長條塊6之間，接著拉動拉伸裝置7，使得滑桿19在套管20內進行滑動，從而使得拉伸裝置7的長度伸長，在將拉伸裝置7拉伸到一定距離時，即可將環形件2套接在固定桿8上，從而使得卡塊15卡接在卡槽16內，從而對斷路器進行固定。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明涉及斷路器安裝技術領域，尤其是一種斷路器的安裝支架，包括第一固定板，所述第一固定板上開設有兩條平行排列的長條孔，所述長條孔內設有兩個滑動裝置，所述滑動裝置包括位于長條孔內部的第一固定塊，所述第一固定塊靠近長條孔側壁的一端設有萬向滾珠，且萬向滾珠沿著長條孔的側壁滑動，所述第一固定塊的兩個相對的側面上還設有第一安裝板，且第一安裝板沿著第一固定板的側面滑動，兩個所處長條孔之間的兩個第一安裝板上連接有長條塊，兩個長條塊的一端分別設有位置相互對應的安裝塊和固定桿。本發明使用方便，不僅方便對斷路器的安裝和拆卸，而且還能根據斷路器的大小進行調節安裝，從而提高工作的效率。

技術研發人員：張玉芹
受保護的技術使用者：太倉市霍普思機械技術有限公司
技術研發日：2017.06.09
技術公布日：2017.08.22
