本發明涉及一種設在電纜上依靠風力吹動沿電纜往復移動除去電纜表面積冰的除冰機，屬于電纜的除冰技術。

背景技術：

冬季下雪時，電纜表面常會因積雪產生積冰，當積冰較厚時會導致電纜斷開，電纜斷開使電不能正常傳輸引起大面積的停電，嚴重影響人們的正常工作和生活。特別是位于野外的電纜，一旦發生上述情況，維修人員要及時趕赴現場進行搶修不僅需要時間還存在很多因天氣和環境導致的困難和危險。

因此，需要尋找一種能夠自動地將電纜上的積雪和積冰清除掉的辦法。

技術實現要素：

本發明的目的是：提供一種能夠自動地將電纜上的積雪和積冰清除掉的辦法。

本發明的技術方案是：一種除冰器，主要由兩個以上的風葉1、兩個止位環2和葉輪座3組成，葉輪座為套在電纜4上的中空的環形，在葉輪座套在電纜上的內側壁上設置向電纜方向突出的毛刷；在3葉輪座側壁上設有向外突出的與風葉數量相同的軸套31，這些軸套在葉輪座側壁上均勻排列，所有風葉的傾斜角度一致，風葉通過其根部的風葉軸分別插在一個軸套里，風吹到風葉上時帶動葉輪座在電纜上正向或反向轉動；兩個止位環分別固定在葉輪座左右兩側的電纜上，風葉轉動時帶動葉輪座在兩個止位環間的電纜上左右移動；所述的除冰器還包括兩個結構相同的換向器5，每個換向器由兩個通過軸銷相連的對置的圓環組成，在葉輪座兩個側壁上分別設置與一個換向器上的軸銷對應的軸孔32；每個換向器的兩個圓環，一個在葉輪座內孔中，另一個在葉輪座側壁外，兩個圓環通過將軸銷穿過兩個圓環間的葉輪座側壁上的軸孔相連，使兩個換向器分別位于葉輪座的左側和右側，兩個換向器之間留有空隙；進入軸套下方的葉輪座的風葉軸向與葉片垂直的方向彎曲，彎曲部分的末端再向遠離葉片的方向彎折并插入兩個換向器之間的空隙，使兩個換向器外側的圓環之間的距離大于葉輪座的寬度。

當葉輪座右側的換向器撞到右側的止位環上，使位于葉輪座與右側的止位環間的換向器的外側圓環頂緊葉輪座側壁，葉輪座右側的換向器的軸銷向葉輪座內移動，推動葉輪座右側的換向器的另一圓環向葉輪座的左側移動，從而推動葉片軸的下部末端向左側移動，進而推動葉輪座左側的換向器向左側移動直至葉輪座右側外的換向器的圓環抵緊葉輪座的右側壁，這時葉輪座左側的換向器位于葉輪座內的圓環自內向外抵緊葉輪座的左側壁的內側；葉片軸的下部末端移向左側，使葉片的迎風角度轉為向右傾斜，當風吹到葉片上時，就會推動葉片轉動，帶動葉輪座向左側的止位環移動，當葉輪座左側的換向器撞到左側的止位環上，使位于葉輪座與左側的止位環間的換向器的圓環頂緊在葉輪座側壁上，葉輪座左側的換向器的軸銷向葉輪座內移動，推動葉輪座左側的換向器的另一圓環向葉輪座的右側移動，從而推動葉片軸的下部末端向右側的換向器移動，葉片軸的下部末端移向右側，使葉片的迎風角度轉為向左傾斜，進而推動葉輪座右側的換向器向右側移動直至葉輪座左側外的換向器的圓環抵緊葉輪座的左側壁，這時葉輪座右側的換向器位于葉輪座內的圓環自內向外抵緊葉輪座的右側壁的內側。

軸套上設有圓孔與葉輪座的內孔相通。

所述的兩個止位環設在兩根電纜桿的內側。

風葉與電纜的中軸線形成正向或反向的30-60度的夾角。

有益效果

在葉輪座兩側的電纜上設置止位環，風葉通過風葉軸插在葉輪座外壁，風吹動風葉帶動葉輪座在電纜上轉動，從而實現葉輪座在兩個止位環間的移動，當葉輪座從側面撞擊到一個止位環后，風葉的迎風面的角度發生改變，使風葉在風的吹動下向另一側的止位環移動，如此循環往復，實現葉輪座在兩個止位環間的移動，在葉輪座上還設有毛刷，在葉輪座移動的過程中毛刷將電纜上積的冰雪掃掉。

附圖說明

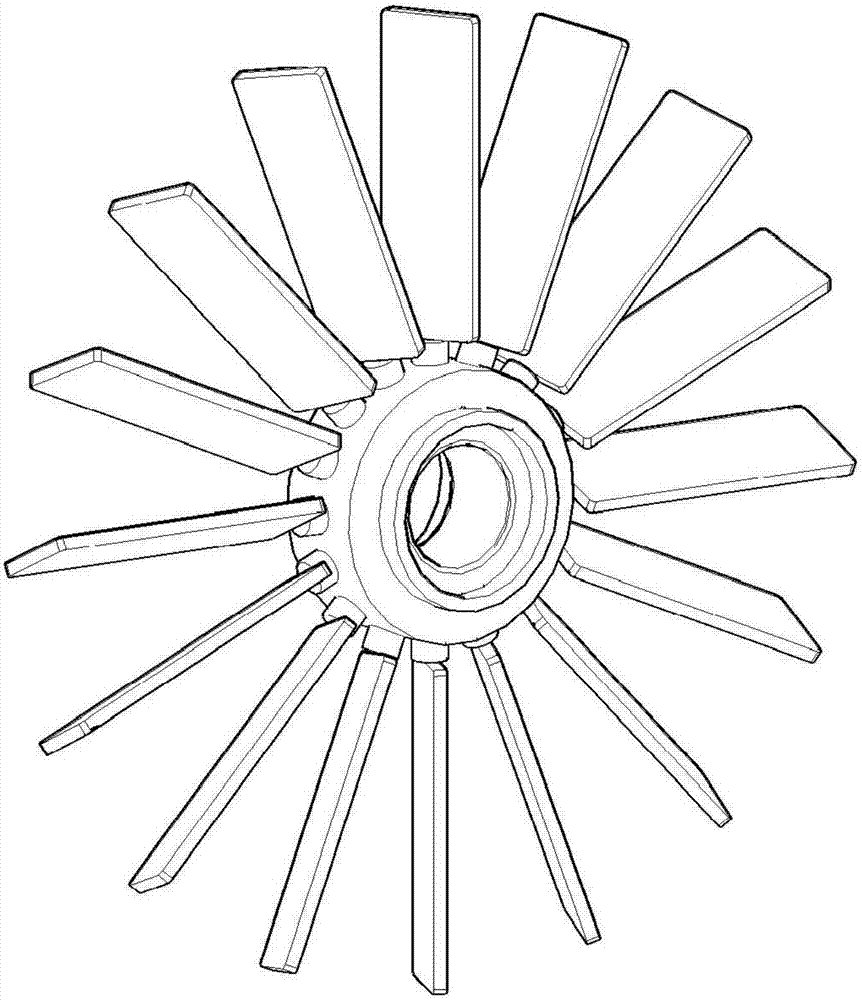

圖1是本發明不包括兩個止位環的立體結構示意圖；

圖2是本發明的葉輪軸的下部末端偏向左側的局部剖面示意圖；

圖3是本發明的葉輪軸的下部末端偏向右側的局部剖面示意圖；

圖4是本發明的葉輪座中的立體剖面示意圖；

圖5是本發明的換向器的局部剖面示意圖；

圖6是本發明的葉輪座撞擊左側的止位環的示意圖；

圖7是本發明的葉輪座向右移動的示意圖；

圖8是本發明的葉輪座撞擊右側的止位歪的示意圖。

具體實施方式

如圖1-圖8所示，一種除冰器，主要由兩個以上的風葉1、兩個止位環2和一個葉輪座3組成。葉輪座為套在電纜4上的中空的環形，在葉輪座套在電纜上的內側壁上設置向電纜方向突出的毛刷，當葉輪座在電纜上移動時，毛刷將電纜表面的附著物清掃下來。

在葉輪座3側壁上設有向外突出的與風葉數量相同的軸套31，這些軸套在葉輪座側壁上均勻排列。軸套上設有圓孔與葉輪座的內孔相通。風葉通過其根部的風葉軸分別插在一個軸套里，所有風葉的傾斜角度一致，風吹到風葉上時帶動葉輪座在電纜上正向或反向轉動，使葉輪座在電纜上向右或向左移動。

兩個止位環分別固定在葉輪座左右兩側的電纜上，使葉輪座能夠在兩個止位環之間的電纜上移動，當葉輪座向一個止位環移動并撞擊到止位環上后，撞擊改變所有葉片的傾斜角度，使葉輪座改變移動方向向另一個止位環的方向移動。

當相鄰的固定在地面的用于支撐電纜的兩根電纜桿距離比較近時，止位環設在兩根電纜桿的內側，葉輪座就能夠在兩根電纜桿之間移動了。

風葉轉動時帶動葉輪座在兩個止位環間的電纜上左右移動。

風葉與電纜的中軸線形成正向或反向的30-60度的夾角，使風葉容易產生迎風面，容易被風吹動。

所述的除冰器還包括兩個結構相同的對置安置在葉輪座兩側的換向器5。每個換向器由兩個通過軸銷相連的對置的圓環組成，在葉輪座兩個側壁上分別設置與換向器上的軸銷對應的軸孔32；每個換向器的兩個圓環，一個安置在葉輪座內孔中，另一個在葉輪座側壁外，兩個圓環通過將軸銷穿過葉輪座側壁上的軸孔相連。兩個換向器分別位于葉輪座的左側和右側，兩個換向器之間留有空隙，使兩個換向器外側的圓環之間的距離大于葉輪座的寬度。

進入軸套下方的葉輪座的風葉軸向與葉片垂直的方向彎曲，彎曲部分的末端再向遠離葉片的方向彎折并插入兩個換向器之間的空隙，插在兩個換向器之間的風葉軸與軸套內的圓孔平行，軸套的圓孔與葉輪座的中軸線垂直。

當風吹動葉片轉動帶動葉輪座移在電纜上正向或反向轉動，由于電纜的位置是相對固定的，葉輪座就會以電纜為中軸在電纜上向右或向左移動。

當葉輪座右側的換向器撞到右側的止位環上，使位于葉輪座與右側的止位環間的換向器的外側圓環頂緊葉輪座側壁，葉輪座右側的換向器的軸銷向葉輪座內移動，推動葉輪座右側的換向器的另一圓環向葉輪座的左側移動，從而推動葉片軸的下部末端向左側移動，進而推動葉輪座左側的換向器向左側移動直至葉輪座右側外的換向器的圓環抵緊葉輪座的右側壁，這時葉輪座左側的換向器位于葉輪座內的圓環自內向外抵緊葉輪座的左側壁的內側。葉片軸的下部末端移向左側，使葉片的迎風角度轉為向右傾斜。當風吹到葉片上時，就會推動葉片轉動，帶動葉輪座向左側的止位環移動。

當葉輪座左側的換向器撞到左側的止位環上，使位于葉輪座與左側的止位環間的換向器的圓環頂緊在葉輪座側壁上，葉輪座左側的換向器的軸銷向葉輪座內移動，推動葉輪座左側的換向器的另一圓環向葉輪座的右側移動，從而推動葉片軸的下部末端向右側的換向器移動，葉片軸的下部末端移向右側，使葉片的迎風角度轉為向左傾斜，進而推動葉輪座右側的換向器向右側移動直至葉輪座左側外的換向器的圓環抵緊葉輪座的左側壁，這時葉輪座右側的換向器位于葉輪座內的圓環自內向外抵緊葉輪座的右側壁的內側。

所述的兩個止位環分別由上止位環和下止位環兩部分套接組成，將下止位環自下而上套在電纜下方，再將相應的上止位環自上而下壓到電纜上與下止位環套接。

兩個止位環都固定在電纜外壁，受到葉輪座的撞擊后使葉輪座上的葉片改變迎風角度，從而使葉輪座改變移動的方向，兩個止位環都是通過設在止位環遠離葉輪座的外壁上的支架固定在電纜上。

下雪天氣，只要有一定強度的風，就能夠吹動葉輪座在電纜上左右移動，毛刷將落到電纜上的雪掃離電纜表面，使電纜表面由于沒有雪和水而不易結冰。如果雪太大不能及時掃除導致電纜結冰，風吹動葉輪座在結了冰的電纜上左右移動時，毛刷刷過冰的表面，也能加快冰融化的進程，從而減少電纜的負荷，避免電纜因積的冰太重而斷裂。

如果沒有風，葉輪座就不會轉動，如果這時結了冰，等有風后，風力吹動葉片帶動葉輪座轉動時切削刀就能夠將電纜表面的冰鏟除。

為防止結冰，在除冰器朝外的壁面上涂刷防結冰材料。

上述實施例僅是用來說明解釋本發明的用途，而并非是對本發明的限制，本技術領域的普通技術人員，在本發明的實質范圍內，做出各種變化或替代，也應屬于本發明的保護范疇。
