本實用新型涉及一種電壓轉換器，尤其是一種電機內置微型電壓轉換器。

背景技術：

隔爆型三相電機作為危險場所機械設備的動力廣泛應用在全球各地，但因各地區電源電壓標準不同，所以對電機的使用場所受到地區電源電壓不同的限制，需要按不同的電壓標準設計制造適用于某地區的專用電機。

通常要使電機能使用在不同電壓下，需要把電機繞組的所有接線端都引線到電機外面，由用戶按照接線指示標牌來改變接線方式，以適應所需電壓，這種操作很不方便，因為引出線多，接線時容易發生錯誤，危險性較大，成本高。

技術實現要素：

為了解決上述技術問題，本實用新型提供了一種電機內置微型電壓轉換器，整體安裝于電機內部，在支架上設置有端子螺釘，用于與電機繞組引出線連接，支架內部設置有可轉動的芯軸，芯軸穿過電機連接外部的轉換板手，端子螺釘之間設置有連接件、連接板和連接片，其中連接件能夠隨著芯軸的轉動改變與其相接處的端子螺釘之間的通斷狀態，由此，通過轉動轉換板手改變電機繞組引出線接線方式，從而進行星角變化，適用各種電壓。通過以上結構解決了現有技術中存在的由于引線較多操作不方便容易發生接線錯誤，導致危險性大，維修成本高的技術問題。

為了實現上述目的，本實用新型采用的技術方案是：一種電機內置微型電壓轉換器，其特征在于：包括有支架，芯軸一端通過安裝座后穿入到支架中，另一端連接有設置在電機外部的轉換扳手；芯軸設置在支架內部的部分外圓周設置有凹陷部和凸起部；

支架上設置有12個端子螺釘，分布在支架的左右兩側側面，并且每個側面上設置有上下兩排，由此12個端子螺釘每排3個，上下左右成四排位置對應的設置在整體支架外部；

上部左右兩排相對應的端子螺釘之間，和下部左右兩排相對應的端子螺釘之間均設置有連接件，連接件頂部與支架之間通過彈簧連接，連接件底部伸向芯軸方向，通過轉動芯軸使連接件處于凹陷部或凸起部，實現連接件的上下運動。

所述的連接件左右設置有觸點，當連接件向芯軸凹陷部伸出時，觸點與左右端子螺釘的觸點接觸，左右端子螺釘導通，當連接件由于凸起部作用向外頂出時觸點離開左右端子螺釘，使左右端子螺釘之間不導通。

所述的一側端子螺釘上排由外至內依次為2號端子螺釘、6號端子螺釘和10號端子螺釘，下排由外至內依次為4號端子螺釘、8號端子螺釘和12號端子螺釘；另一側端子螺釘上排由外至內依次為1號端子螺釘、5號端子螺釘和9號端子螺釘，下排由外至內依次為3號端子螺釘、7號端子螺釘和11號端子螺釘。

所述的4號端子螺釘、8號端子螺釘和12號端子螺釘之間內部設置有連接板使此三個端子螺釘相導通。

所述的1號端子螺釘與3號端子螺釘之間、5號端子螺釘與7號端子螺釘之間、9號端子螺釘與11號端子螺釘之間均設置有連接片，用于將端子兩兩之間相連通。

所述的上排的1號端子螺釘與2號端子螺釘之間、5號端子螺釘與6號端子螺釘之間、9號端子螺釘與10號端子螺釘之間均設置有連接件，此上排的三個連接件相互聯動；下排的3號端子螺釘與4號端子螺釘之間、7號端子螺釘與8號端子螺釘之間、11號端子螺釘與12號端子螺釘之間均設置有連接件，此下排的三個連接件相互聯動。

所述的芯軸可以向順時針、逆時針兩個方向轉動限定角度，當順時針轉動時，下排的連接件處于芯軸凹陷部，下排左右端子螺釘兩兩聯通，上排的連接件處于芯軸凸起部，上排左右端子螺釘之間不相導通；當逆時針轉動時，下排的連接件處于芯軸凸起部，下排左左右端子螺釘之間不相導通，上排的連接件處于芯軸凹陷部，上排左右端子螺釘兩兩聯通。

本實用新型的有益效果在于：實用新型提供了一種電機內置微型電壓轉換器，整體安裝于電機內部，在支架上設置有端子螺釘，用于與電機繞組引出線連接，支架內部設置有可轉動的芯軸，芯軸穿過電機連接外部的轉換板手，端子螺釘之間設置有連接件、連接板和連接片，其中連接件能夠隨著芯軸的轉動改變與其相接處的端子螺釘之間的通斷狀態，由此，通過轉動轉換板手改變電機繞組引出線接線方式，從而進行星角變化，適用各種電壓。通過上述結構，本實用新型提供了一種使用方便可靠，設備壽命長，安全性能好，制造成本低的電機內置微型電壓轉換器。

附圖說明

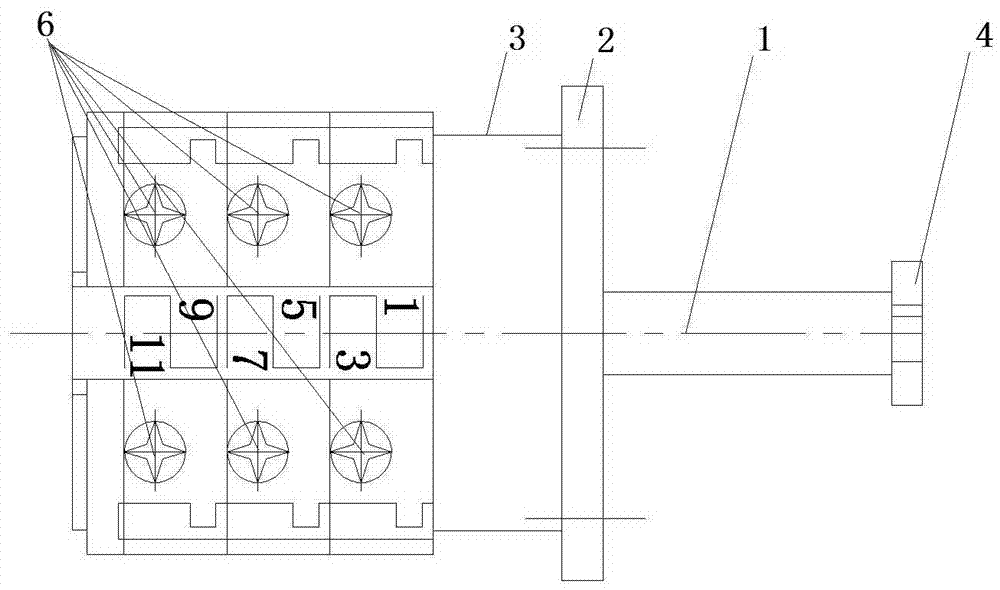

圖1：為本實用新型結構示意圖。

圖2：為圖1的后視圖。

圖3：為圖1的剖視圖。

圖4：為本實用新型接線原理圖。

具體實施方式

一種電機內置微型電壓轉換器，其結構為：包括有支架3，芯軸1一端通過安裝座2后穿入到支架3中，另一端連接有設置在電機外部的轉換扳手4；芯軸1設置在支架3內部的部分外圓周設置有凹陷部和凸起部；

支架3上設置有12個端子螺釘6，分布在支架3的左右兩側側面，并且每個側面上設置有上下兩排，由此12個端子螺釘6每排3個，上下左右成四排位置對應的設置在整體支架3外部；

上部左右兩排相對應的端子螺釘6之間，和下部左右兩排相對應的端子螺釘6之間均設置有連接件5，連接件5頂部與支架3之間通過彈簧7連接，連接件5底部伸向芯軸1方向，通過轉動芯軸1使連接件5處于凹陷部或凸起部，實現連接件5的上下運動。

所述的連接件5左右設置有觸點8，當連接件5向芯軸1凹陷部伸出時，觸點8與左右端子螺釘6的觸點接觸，左右端子螺釘6導通，當連接件5由于凸起部作用向外頂出時觸點8離開左右端子螺釘6，使左右端子螺釘6之間不導通。

所述的一側端子螺釘上排由外至內依次為2號端子螺釘、6號端子螺釘和10號端子螺釘，下排由外至內依次為4號端子螺釘、8號端子螺釘和12號端子螺釘；另一側端子螺釘上排由外至內依次為1號端子螺釘、5號端子螺釘和9號端子螺釘，下排由外至內依次為3號端子螺釘、7號端子螺釘和11號端子螺釘。

所述的4號端子螺釘、8號端子螺釘和12號端子螺釘之間內部設置有連接板9使此三個端子螺釘相導通。

所述的1號端子螺釘與3號端子螺釘之間、5號端子螺釘與7號端子螺釘之間、9號端子螺釘與11號端子螺釘之間均設置有連接片，用于將端子兩兩之間相連通。

所述的上排的1號端子螺釘與2號端子螺釘之間、5號端子螺釘與6號端子螺釘之間、9號端子螺釘與10號端子螺釘之間均設置有連接件5，此上排的三個連接件5相互聯動；下排的3號端子螺釘與4號端子螺釘之間、7號端子螺釘與8號端子螺釘之間、11號端子螺釘與12號端子螺釘之間均設置有連接件5，此下排的三個連接件5相互聯動。

所述的芯軸1可以向順時針、逆時針兩個方向轉動限定角度，當順時針轉動時，下排的連接件5處于芯軸1凹陷部，下排左右端子螺釘兩兩聯通，上排的連接件5處于芯軸1凸起部，上排左右端子螺釘之間不相導通；當逆時針轉動時，下排的連接件5處于芯軸1凸起部，下排左右端子螺釘之間不相導通，上排的連接件5處于芯軸1凹陷部，上排左右端子螺釘兩兩聯通。

具體使用時，如圖4所示。端子螺釘用于與電機繞組引出線相連接。電源輸入為A、B、C三相，電機繞組引出線為6根，依次為1號引出線、2號引出線、3號引出線、4號引出線、5號引出線和6號引出線。2號端子螺釘和1號引出線并聯后接電源線A，6號端子螺釘和3號引出線并聯后接電源線C，10號端子螺釘和2號引出線并聯后接電源線B。3號端子螺釘和6號引出線相接，7號端子螺釘和5號引出線相接，11號端子螺釘和4號引出線相接。同時，4號端子螺釘、8號端子螺釘與12號端子螺釘之間通過連接板9連接使以上三個端子螺釘內部相通。1號端子螺釘與3號端子螺釘之間，5號端子螺釘與7號端子螺釘之間，9號端子螺釘與11號端子螺釘之間分別設置有連接片10，使以上端子兩兩相通。

電機需要用于高壓電源時，使用轉動扳手4，狀態如圖3所示，此時3號端子螺釘與4號端子螺釘內部聯通，7號端子螺釘與8號端子螺釘內部聯通，11號端子螺釘與12號端子螺釘內部聯通，為Y接方式，電機輸入電源為380V-400V。

當電機需要低壓電源時，轉動手柄，使1號端子螺釘與2號端子螺釘內部聯通，5號端子螺釘與6號端子螺釘內部聯通，9號端子螺釘與10號端子螺釘內部聯通，為角接方式，電機輸出電源為220V-230V。

具體使用時可以將芯軸1啟示位置限定，并且使用限位裝置限定芯軸1順時針和逆時針旋轉的極限角度，使芯軸1向一個方向轉動到極限角度時上排連接件頂出，下排連接件接通，電壓范圍為380V-400V，芯軸1向另一個方向轉動到極限角度時下排連接件頂出，上排連接件接通，電壓范圍為220V-230V。
