本實用新型涉及配電監測系統領域，特別涉及一種智能化配電監測系統。

背景技術：

配電設備主要用于配電，當配電設備出現故障時需要及時對配電設備進行維修，公開號為CN103475098A的一種智能化配電監測系統，包括：數據采集裝置及監控中心服務器；數據采集裝置，安裝于各監測點的配電設備上，用于對配電設備進行狀態檢測，采集配電設備的信息；監控中心服務器，用于接收各監測點的數據采集裝置所采集的數據，進行分析處理，并通過GIS軟件在電子地圖上顯示各監測點的信息。

上述這種智能化配電監測系統雖然能夠對配電設備的狀態進行監控，但是當配電設備出現故障時，需要派遣工程師前往維修配電設備，但是如果工程師距離出現故障的配電設備距離較遠時，前往配電設備維修的時間會較長，造成用戶的停電時間過長，使工作效率低下,另外如果被派遣的工程師正在處于維修狀態時,無法立即前往需要維修的配電設備,需要先維修好目前的配電設備,然后再前往附近需要維修的配電設備,效率較低。

技術實現要素：

本實用新型的目的是提供一種智能化配電監測系統，其能夠通知與出現故障配電設備較近且未處于維修狀態的工程師前往維修配電設備。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種智能化配電監測系統，包括配電設備，其特征是：還包括：

數據采集裝置：安裝于所述配電設備上,用于對配電設備進行狀態檢測,采集配電設備的信息；

定位裝置一：安裝于各工程師的移動終端上，所述定位裝置一調用移動終端上的GPS模塊，并對工程師的移動終端進行定位；

路由器：所述定位裝置一與路由器無線連接,用于接收定位裝置一的位置信息；

公共數據網絡：其用于傳輸數據采集裝置所采集的數據；

監控中心服務器：與所述路由器有線連接，并與公共數據網路無線連接，用于接收各個配電設備的數據采集裝置所采集的數據，進行分析處理，并通過GIS軟件在電子地圖上顯示各配電柜的信息、位置以及各個定位裝置一的位置，并分別對各個定位裝置一設置不同的身份信息；

調度中心：用于比對電子地圖上出現故障的配電柜與定位裝置一之間的距離，并就近調度工程師前往出現故障的配電柜進行維修；

拒絕裝置：所述拒絕裝置安裝于各工程師的移動終端上，當工程師觸發拒絕裝置時，所述拒絕裝置發出拒絕信號；

繁忙提醒裝置：其安裝在調度中心,并響應于拒絕信號發出繁忙信號，告知調度人員正在繁忙，所述調度中心可再次調度排除此工程師外的其他就近的工程師。

通過上述方案，數據采集裝置用于采集配電設備的狀態，定位裝置一用于對工程師進行定位，路由器用于把定位裝置一的位置信息傳輸給監控服務中心，而公共數據網路用于把數據采集裝置所采集到的狀態信息以及配電設備的位置傳輸給監控服務中心，然后在電子地圖上顯示各個配電設備的狀態信息以及位置信息，如果配電設備狀態不正常，則電子地圖上會顯示出來，由于各個工程師的移動終端也在電子地圖上，同時各個工程師的移動終端被設置了不同的身份信息，然后調度中心的工作人員可以通過觀測電子地圖上出現故障的配電設備周圍的各個定位裝置一，即在出現故障的配電設備周圍分布的各個工程師，然后可以較直觀的觀測各個工程師離出現故障的配電設備的距離，并就近調度工程師前往出現故障的配電柜進行維修，這樣就能夠讓工程師較速度的到達配電設備進行維修，比較效率，但是當工程師接收到維修任務時,如果正在維修其他配電設備,可以按下拒絕裝置, 當工程師按下拒絕裝置時，所述拒絕裝置發出拒絕信號,然后拒絕信號通過路由器傳遞到調度中心的繁忙提醒裝置，繁忙提醒裝置響應于拒絕信號發出繁忙信號，來告知調度人員當前所調度的工程師正處于繁忙狀態，然后再次通過觀測電子地圖調度就近的其他工程師，這樣就避免了距離較近但正在維修的工程師無法及時前往維護，而通知較近的第二個工程師前往，能夠較及時的對配電設備進行維修。

進一步的，所述定位裝置一上包括有提醒模塊，所述調度中心包括有：

按鍵模塊，其包含若干與各個所述定位裝置一對應的觸發按鈕，當按下一個觸發按鍵時，發出與所述觸發按鍵對應的觸發信號，與此觸發按鈕對應的定位裝置一上的提醒模塊響應于觸發信號發出提醒信號提醒工程師有維修任務；

語言呼叫模塊，其安裝于所述移動終端上，并響應于觸發信號告知工程師需要維修的目的地。

通過上述方案，各個觸發按鈕對應各個不同的工程師，即按下觸發按鈕時，發出與觸發按鈕對應的觸發信號，同時對應的移動終端上的提醒模塊會響應于觸發信號發出提醒信號，另外會觸發語音呼叫模塊，調度人員可以通過語音呼叫模塊告知工程師需要前往維修的配電設備的位置。

進一步的，所述提醒模塊包括：

聲音報警模塊：其安裝在工程師的移動終端，當定位裝置二響應于觸發信號一時，發出聲音提醒工程師。

通過上述方案，利用聲音提醒工程師，提醒工程師有維修任務，以免工程師未擦覺到有維修任務。

進一步的，所述提醒模塊還包括：

震動報警模塊：其安裝在工程師的移動終端，當定位裝置二響應于觸發信號一時，發出震動提醒工程師。

通過上述方案，利用聲音和震動同時提醒工程師，可以較大程度的提醒工程師有維修任務，以免工程師未擦覺到有維修任務。

進一步的，所述數據采集裝置包括跳閘信號檢測模塊、電量檢測模塊、A/D轉換模塊和微處理器模塊，所述定位裝置一、跳閘信號檢測模塊、A/D轉換模塊和微處理器模塊連接，所述電量檢測模塊與A/D轉換模塊連接。

通過上述方案，跳閘信號檢測模塊用于檢測配電設備是否跳閘，電量檢測模塊首先檢測配電設備的電流以及電壓，然后經過A/D轉換模塊把模擬信號轉換為微處理器模塊能處理的電信號，當配電設備出現故障時，微處理器模塊會觸發定位裝置一發出觸發信號一。

進一步的，所述移動終端為智能通訊設備。

通過上述方案，智能通訊設備一方面能夠供工程師進行通信，另一方面便于攜帶。

綜上所述，本實用新型具有以下有益效果：

1、通過把工程師的移動終端同時顯示在電子地圖上，可以同時觀察配電設備和移動終端的位置，然后就進調度工程師及時前往維修；

2、通過把按鍵模塊與不同身份信息的移動終端對應起來，可以利用對應的觸發按鈕提醒對應的工程師；

3、通過拒絕裝置的設置，在工程師處于維修過程中接收到提醒是，可以選擇按下拒絕裝置，從而匹配另外一個較近的工程師前往維修。

附圖說明

圖1為本實施例用于體現數據采集裝置的結構示意圖；

圖2為本實施例用于體現數據采集裝置的結構示意圖；

圖3為本實施例用于體現數據采集裝置的結構示意圖；

圖4為本實施例用于體現數據采集裝置的結構示意圖。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種智能化配電監測系統，如圖1至4所示，包括有配電設備，其用于對用戶配電，還包括有數據采集裝置、定位裝置一、路由器、公共數據網絡、監控中心服務器、調度中心、拒絕裝置和繁忙提醒裝置。

如圖1所示，數據采集裝置安裝在配電設備上，用于對配電設備進行狀態檢測，并采集配電設備的信息。

如圖1所示，數據采集裝置包括有跳閘信號檢測模塊、電量檢測模塊、A/D轉換模塊和微處理器模塊，跳閘信號檢測模塊用于檢測配電設備是否跳閘，電量檢測模塊用于檢測配電設備的電壓和電流，A/D轉換模塊用于把電量檢測模塊檢測到的模擬信號轉化為電信號，跳閘信號檢測模塊和A/D轉換模塊均與微處理器模塊連接，進而對配電設備進行狀態檢測。

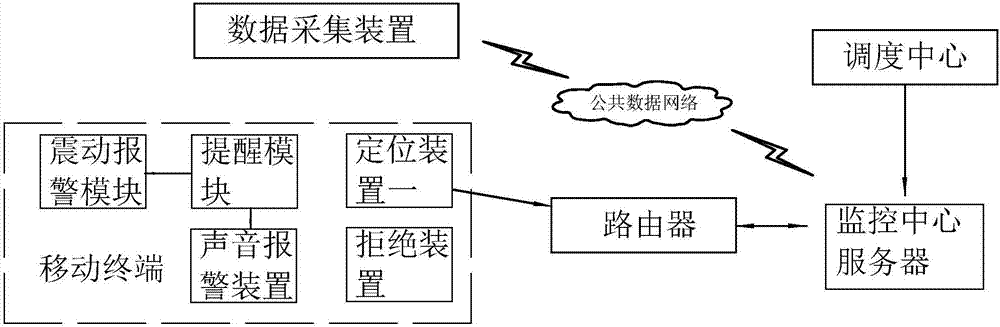

如圖2所示，定位裝置一安裝于各工程師的移動終端上，移動終端為智能通訊設備，用于對工程師的移動終端進行定位，且定位裝置一調用移動終端上的GPS模塊，可以較方便較精準的對移動終端進行定位。

如圖2所示，路由器與定位裝置一無線連接，且與監控服務中心有線連接，用于接收定位裝置一的位置信息，并把此位置信息傳輸給監控中心服務器。

如圖2所示，公共數據網絡用于傳輸數據采集裝置所采集的數據，并與監控中心服務器無線連接，把所采集到的數據傳輸給監控中心服務器。

如圖2所示，監控中心服務器對定位裝置一的位置信息、數據采集裝置采集到的數據以及配電設備的位置進行分析處理，并通過GIS軟件在電子地圖上顯示各配電設備的信息、位置以及各個定位裝置一的位置，這樣在電子地圖上能夠同時顯示各個配電設備的位置、狀態信息以及各個工程師的移動終端上的定位裝置一的位置，同時對各個定位裝置一的位置設置不同的身份信息，能夠區別電子地圖上顯現的不同定位裝置一，即能夠在電子地圖上區別不同的工程師的位置，從而便于給指定的工程師發送維修任務。

如圖3所示，調度中心包括有按鍵模塊和語音呼叫模塊。

按鍵模塊包括有若干個觸發按鈕，每個觸發按鈕分別對應一個工程師，當按下觸發按鈕時，發出一個與此觸發按鈕對應的觸發信號，而觸發信號可以通過公關數據網絡傳輸到對應的定位裝置一上，定位裝置一上包括有提醒模塊，提醒模塊能夠響應于此觸發信號而發出提醒信號，從而使工程師得知有維修任務。

語音呼叫模塊，供調度人員來向接收到觸發信號的移動終端發送語音呼叫，從而告知工程師需要前往維修的配電設備的位置。

提醒模塊，響應于觸發信號，發出提醒信號，用于提醒工程師有維修任務，提醒模塊包括有聲音報警模塊和震動報警模塊，聲音報警模塊和震動報警模塊均設置在工程師的移動終端上，聲音報警模塊用于發出聲音，震動報警模塊用于發出震動，通過聲音和震動的同時提醒，能夠較大程度的讓工程師知道有維修任務。

如圖2所示，拒絕裝置為專用集成電路，安裝在各個工程師的移動終端上，如果工程師處于繁忙狀態，可以選擇觸發拒絕裝置，來拒絕前往配電設備的要求，并發出拒絕信號。

如圖3所示，繁忙提醒裝置響應于拒絕信號會發出繁忙信號，且繁忙提醒裝置安裝在調度中心，調度中心的調度人員可以根據繁忙信號而得知當前所派遣的工程師是否處于繁忙狀態。

具體實施說明如下：當電子地圖上所顯示的配電設備的狀態信息不正常時，調度人員從電子地圖上觀測哪個工程師離此配電設備較近，然后對應此工程師按下對應的觸發按鈕，此觸發按鈕會發出一個對應的觸發信號，此觸發信號通過公共數據網絡發送到移動終端的定位裝置一的提醒模塊上，然后對應的提醒模塊響應于此觸發信號開始發出提醒信號提醒工程師有維修任務，同時調度人員可以通過語音呼叫模塊告知此工程師維修地點，能夠讓此工程師前往指定的地點維修配電設備，由于此工程師是經過調度人員在電子地圖上觀測較近的工程師而選擇的，則工程師能夠較及時的到達配電設備處，進而及時的維修配電設備，當此工程師接收到處于繁忙狀態時，觸發拒絕模塊發出拒絕信號，拒絕信號通過路由器傳遞到調度中心的繁忙提醒裝置，然后繁忙提醒裝置響應于拒絕信號發出繁忙信號，調度中心的調度人員收到繁忙信號后，再次觀測電子地圖上除此工程師之外的就近的工程師，然后找到對應的觸發按鈕，按下觸發按鈕，通知其他較近的工程師，這樣就避免了距離較近但正在維修的工程師無法及時前往維護，而通知較近的第二個工程師前往，能夠較及時的對配電設備進行維修。

結合本文所揭示實施例描述的各種例示性邏輯塊、模塊、電路、元件及/或組件均可借助通用處理器、數字信號處理器(DSP)、專用集成電路(ASIC)、現場可編程門陣列(FPGA)或其它可編程邏輯組件、離散門或晶體管邏輯、離散硬件組件或經設計以執行本文所描述功能的任何組合來實施或執行。通用處理器可以是微處理器，但另一選擇為，所述處理器可以是任何常規的處理器、控制器、微控制器或狀態機。處理器還可實施為計算組件的組合，例如DSP與微處理器的組合、多個微處理器的組合、一個或一個以上微處理器與DSP核心的聯合或任何其它這種配置。

結合本文所揭示實施例描述的方法或算法可直接包含在硬件、可由處理器執行的軟件模塊或兩者的組合中。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
