本技術涉及太陽能光伏，具體為一種小型化三分體光伏接線盒。

背景技術：

1、當前，光伏接線盒的市場準入要求會根據目標市場的法律法規和客戶要求而異，實際情況中，企業為了拓寬全球市場，會選擇同時獲取tuv和ul雙認證，以確保產品在多個地區的市場準入順暢，當前滿足雙認證的光伏接線盒產品往往體積較大，難以滿足當前降本需求，傳統的光伏接線盒體積大、灌膠量多，既增加了成本，又影響了散熱效果。

2、現有技術中申請公布號為：cn213072568u，一種三分體式光伏接線盒，包括左接線盒、中接線盒和右接線盒，左接線盒、中接線盒、右接線盒均包括盒體、盒蓋以及安裝于對應盒體內的模塊化光伏元件；每個模塊化光伏元件包括第一導電端子、二極管封裝模塊和第二導電端子，第一導電端子或第二導電端子的端部設有電纜線鉚接部。本實用新型的三分體式光伏接線盒縮小了接線盒的體積，能夠減小其對光伏組件面積的遮擋，提高光伏組件的發電性能；左、中、右接線盒盒體內設有統一結構的模塊化光伏元件，該模塊化光伏元件采用導電端子和二極管的集成一體化封裝技術，避免二次轉接，增強了二極管的導電性，避免了生產制造時配置多種結構的沖壓模具，節省制造成本，然而該專利不能有效降低成本、減少灌膠量，并且散熱性能較差。

技術實現思路

1、本實用新型的目的在于提供一種小型化三分體光伏接線盒，解決了現有技術中不能有效降低成本、減少灌膠量，并且散熱性能較差的問題，本專利能夠滿足tuv及ul雙重國際認證標準，能夠有效降低成本，散熱性能提升。

2、為實現上述目的，本實用新型提供如下技術方案：一種小型化三分體光伏接線盒，包括左盒體、中盒體以及右盒體，所述左盒體和所述中盒體以及所述右盒體的頂部均設置有盒蓋二和盒蓋三和盒蓋一，所述左盒體和所述中盒體以及所述右盒體的內部兩側均設置有卡扣二和卡扣三和卡扣一，所述卡扣二和所述卡扣三和所述卡扣一通過膠水黏接在盒體內壁的兩側，可以根據電纜的標準更換卡扣，所述左盒體的內部一側設置有兩個對稱的l型加強筋二，所述右盒體的內部另一側設置有兩個對稱的l型加強筋一，所述中盒體的內部四個角落均設置有l(wèi)型加強筋三，所述l型加強筋一和所述l型加強筋二以及所述l型加強筋三的頂部均開設有溢膠口一和溢膠口二以及溢膠口三，所述左盒體和所述右盒體的內部內壁上均設置有長條加強筋二和長條加強筋一。

3、優選的，所述左盒體和所述中盒體以及所述右盒體的內部內壁上緣均開設有薄減層二和薄減層三以及薄減層一，所述薄減層一和所述薄減層二以及所述薄減層三呈矩形環狀。

4、優選的，所述左盒體和所述中盒體以及所述右盒體的內部固定連接有多個防呆機構二和防呆機構三以及防呆機構一，所述左盒體和所述中盒體以及所述右盒體的內部固定連接有多個光伏模塊鎖定結構二和光伏模塊鎖定結構三以及光伏模塊鎖定結構一。

5、優選的，所述左盒體和所述中盒體以及所述右盒體的底部均開設有兩個通孔二和通孔三以及通孔一，所述通孔二和所述通孔三以及所述通孔一的兩側均開設有凹臺二和凹臺三以及凹臺一。

6、優選的，所述左盒體和所述中盒體以及所述右盒體的底部均開設有兩個匯流條導向通道二和匯流條導向通道三以及匯流條導向通道一。

7、優選的，所述左盒體和所述中盒體以及所述右盒體的底部四個角落均膠水黏貼有凸臺二和凸臺三以及凸臺一。

8、優選的，所述左盒體和所述中盒體以及所述右盒體的底部一側均設置有方向標識二和方向標識三以及方向標識一，所述左盒體底部呈“l(fā)”字，所述中盒體底部呈“m”字，所述右盒體底部呈“r”字。

9、優選的，所述左盒體的一側安裝有光伏電纜一，所述光伏電纜一的一側安裝有光伏連接器一，所述右盒體的另一側安裝有光伏電纜二，所述光伏電纜二的另一側安裝有光伏連接器二。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過卡扣、l型加強筋等結構的設置，l型加強筋組成的內腔，上面設計有溢膠口，組件廠安裝光伏接線盒灌導熱密封膠的時候，灌到與此口齊平，多余的膠水可從這兩個口溢出到封閉腔內，這一設計一方面能起到對盒體的加固，減少了密封膠的使用量，還能夠貯存安裝時多余的膠水，可以減少安裝復雜度,通過將卡扣設置在盒體內壁兩側，預留出了脫模空間，使得盒體能夠在注塑成型后輕松脫模，解決了先前卡扣位于接線盒上蓋側，在盒體完成注塑脫模時，需要卡口底部對應側為空，才能完成脫模，如不調整卡口位置，小型化設計后的接線盒無法預留脫模空間的問題。

12、2、本實用新型在經過對爬電距離精確測算的基礎上，在滿足ul/tuv認證要求的爬電距離的基礎上，將盒體內壁上邊緣進行了減薄處理，此舉有利于降低接線盒原材料消耗，增加通孔及凹臺設計，改善密封膠流動通道，使密封膠能跟接線盒內元件模塊等更充分的接觸，以便改善散熱，當tuv/ul雙認證電纜絕緣層厚度超過tuv單認證電纜，本實用新型可通過人工手動更換卡扣，兼容單/雙認證電纜，無需其他改動設計，提升了裝置的便捷性。

技術特征：

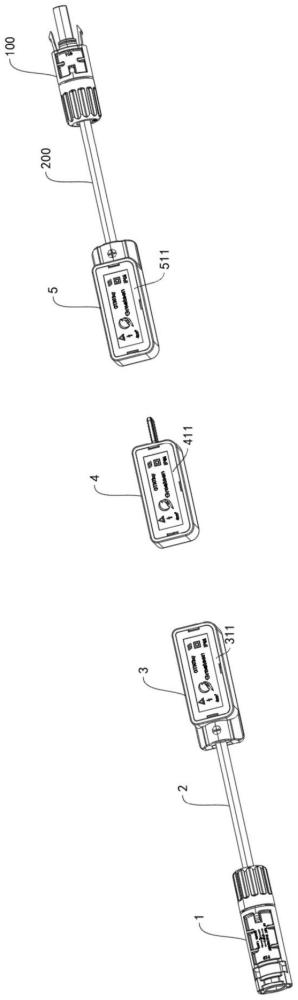

1.一種小型化三分體光伏接線盒，包括左盒體(3)、中盒體(4)以及右盒體(5)，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的頂部均設置有盒蓋二(311)和盒蓋三(411)和盒蓋一(511)，所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的內部兩側均設置有卡扣二(301)和卡扣三(401)和卡扣一(501)，所述左盒體(3)的內部一側設置有兩個對稱的l型加強筋二(303)，所述右盒體(5)的內部另一側設置有兩個對稱的l型加強筋一(503)，所述中盒體(4)的內部四個角落均設置有l(wèi)型加強筋三(403)，所述l型加強筋一(503)和所述l型加強筋二(303)以及所述l型加強筋三(403)的頂部均開設有溢膠口一(502)和溢膠口二(302)以及溢膠口三(402)，所述左盒體(3)和所述右盒體(5)的內部內壁上均設置有長條加強筋二(304)和長條加強筋一(504)。

2.根據權利要求1所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的內部內壁上緣均開設有薄減層二(312)和薄減層三(412)以及薄減層一(512)，所述薄減層一(512)和所述薄減層二(312)以及所述薄減層三(412)呈矩形環狀。

3.根據權利要求2所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的內部固定連接有多個防呆機構二(305)和防呆機構三(405)以及防呆機構一(505)，所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的內部固定連接有多個光伏模塊鎖定結構二(306)和光伏模塊鎖定結構三(406)以及光伏模塊鎖定結構一(506)。

4.根據權利要求3所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的底部均開設有兩個通孔二(308)和通孔三(408)以及通孔一(508)，所述通孔二(308)和所述通孔三(408)以及所述通孔一(508)的兩側均開設有凹臺二(313)和凹臺三(413)以及凹臺一(513)。

5.根據權利要求4所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的底部均開設有兩個匯流條導向通道二(310)和匯流條導向通道三(410)以及匯流條導向通道一(510)。

6.根據權利要求5所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的底部四個角落均膠水黏貼有凸臺二(309)和凸臺三(409)以及凸臺一(509)。

7.根據權利要求6所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)和所述中盒體(4)以及所述右盒體(5)的底部一側均設置有方向標識二(307)和方向標識三(407)以及方向標識一(507)，所述左盒體(3)底部呈“l(fā)”字，所述中盒體(4)底部呈“m”字，所述右盒體(5)底部呈“r”字。

8.根據權利要求7所述的一種小型化三分體光伏接線盒，其特征在于：所述左盒體(3)的一側安裝有光伏電纜一(2)，所述光伏電纜一(2)的一側安裝有光伏連接器一(1)，所述右盒體(5)的另一側安裝有光伏電纜二(200)，所述光伏電纜二(200)的另一側安裝有光伏連接器二(100)。

技術總結
本技術屬于太陽能光伏技術領域，具體涉及一種小型化三分體光伏接線盒，解決了現有技術中不能有效降低成本、減少灌膠量，并且散熱性能較差的問題，包括左盒體、中盒體以及右盒體，所述左盒體和所述中盒體以及所述右盒體的頂部均設置有盒蓋二和盒蓋三和盒蓋一，通過卡扣、L型加強筋等結構的設置，L型加強筋組成的內腔，上面設計有溢膠口，組件廠安裝光伏接線盒灌導熱密封膠的時候，灌到與此口齊平，多余的膠水可從這兩個口溢出到封閉腔內，這一設計一方面能起到對盒體的加固，減少了密封膠的使用量，還能夠貯存安裝時多余的膠水，可以減少安裝復雜度。

技術研發人員：李明秋,蔣濤
受保護的技術使用者：常州九天新能源科技股份有限公司
技術研發日：20240412
技術公布日：2025/4/24
