本技術涉及光伏支架預制配重塊安裝定位，更具體地說，本技術涉及分布式光伏支架預制配重塊高效定位裝置。

背景技術：

1、太陽能光伏支架，是太陽能光伏發電系統中為了擺放、安裝、固定太陽能面板設計的特殊的支架，太陽能光伏支架在安裝前需要在支架的底座處放置混凝土基座，在分布式光伏支架的安裝過程中，由于安裝的光伏支架和配重塊基座的數量較多，為了提高支架的安裝效率，一般會通過預先制作混凝土配重塊，然后在施工時直接安裝預制配重塊，然后進行光伏支架安裝固定；

2、在分布式光伏支架預制配重塊的安裝過程中，通常需要采用測量放線來確定預制塊安裝位置，需要對每個預制塊安裝的位置進行測量定位，如果安裝過程中有定位偏差時需要不斷進行返工調整，特別消耗工時，且配重塊的定位效率較低，影響定位工作效率，因此提出一種分布式光伏支架預制配重塊高效定位裝置。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供分布式光伏支架預制配重塊高效定位裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：分布式光伏支架預制配重塊高效定位裝置，包括多個橫管，所述橫管的中部開設有多個連接通孔，所述連接通孔的中部插設有豎管，所述豎管的一端固定連接有把手，所述豎管的表面開設有第一定位插孔；

3、所述橫管的表面開設有第二定位插孔和螺紋插孔，所述第二定位插孔的中部插設有螺紋插銷，所述螺紋插孔的中部插設有螺紋插管，所述螺紋插管的頂部固定連接有漏斗。

4、優選地，所述豎管與連接通孔的直徑相適配，所述豎管貫穿連接通孔的內部。

5、優選地，所述把手設置在橫管的一側，所述第一定位插孔與第二定位插孔相對應，所述第二定位插孔設置在連接通孔的頂部正上方。

6、優選地，所述螺紋插銷的直徑與第二定位插孔和第一定位插孔相適配，所述螺紋插銷的一端延伸至第二定位插孔和第一定位插孔的內部。

7、優選地，所述螺紋插管與螺紋插孔相適配，所述漏斗的內腔與螺紋插管的內腔相連通。

8、優選地，所述橫管和豎管均設置為pvc管，所述豎管的直徑小于橫管的直徑，多個所述豎管和橫管組成“井”型結構。

9、優選地，所述螺紋插孔的數量若干，并陣列分布在橫管的表面，所述螺紋插孔位于第二定位插孔的一側，所述螺紋插管貫穿螺紋插孔的中部，所述漏斗位于橫管的頂部。

10、本實用新型的技術效果和優點：

11、1、本實用新型首先通過設置的多個螺紋插孔和螺紋插管的配合，方便對螺紋插管和漏斗進行安裝固定，并通過在漏斗的內部灌入白灰可以通過螺紋插管落在地面的固定位置，實現對預制配重塊的安裝位置進行定位，提高安裝放置的精準性，提高工作效率，節約工期，安裝完成后的預制配重塊安裝位置符合要求，大大提高項目整體效益；

12、2、本實用新型還通過設置的把手，方便在組合完成后進行手持移動，方便連續定位使用，節省人工，提高工作效率，通過連接通孔方便將橫管和豎管組合連接，并通過螺紋插銷貫穿第二定位插孔和第一定位插孔的內部，方便將橫管和豎管的組合位置進行固定，方便制作和拆分?jǐn)y帶使用，且結構簡單，實用性強，且橫管和豎管設置為pvc管，降低整體的重量，可以方便組合移動使用，并提高整體的穩定性；

13、綜上，通過上述多個作用的相互影響，方便制作和拆分?jǐn)y帶使用，且可以通過漏斗的內部灌入白灰對預制配重塊的安裝位置進行定位，提高安裝放置的精準性，提高工作效率，節約工期，且結構簡單，實用性強。

技術特征：

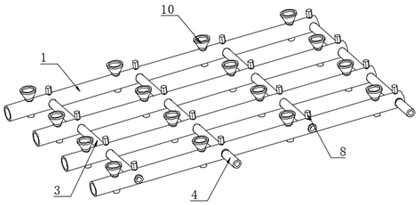

1.分布式光伏支架預制配重塊高效定位裝置，其特征在于：包括多個橫管（1），所述橫管（1）的中部開設有多個連接通孔（2），所述連接通孔（2）的中部插設有豎管（3），所述豎管（3）的一端固定連接有把手（4），所述豎管（3）的表面開設有第一定位插孔（5）；

2.根據權利要求1所述的分布式光伏支架預制配重塊高效定位裝置，其特征在于：所述豎管（3）與連接通孔（2）的直徑相適配，所述豎管（3）貫穿連接通孔（2）的內部。

3.根據權利要求1所述的分布式光伏支架預制配重塊高效定位裝置，其特征在于：所述把手（4）設置在橫管（1）的一側，所述第一定位插孔（5）與第二定位插孔（6）相對應，所述第二定位插孔（6）設置在連接通孔（2）的頂部正上方。

4.根據權利要求1所述的分布式光伏支架預制配重塊高效定位裝置，其特征在于：所述螺紋插銷（8）的直徑與第二定位插孔（6）和第一定位插孔（5）相適配，所述螺紋插銷（8）的一端延伸至第二定位插孔（6）和第一定位插孔（5）的內部。

5.根據權利要求1所述的分布式光伏支架預制配重塊高效定位裝置，其特征在于：所述螺紋插管（9）與螺紋插孔（7）相適配，所述漏斗（10）的內腔與螺紋插管（9）的內腔相連通。

6.根據權利要求1所述的分布式光伏支架預制配重塊高效定位裝置，其特征在于：所述橫管（1）和豎管（3）均設置為pvc管，所述豎管（3）的直徑小于橫管（1）的直徑，多個所述豎管（3）和橫管（1）組成“井”型結構。

7.根據權利要求1所述的分布式光伏支架預制配重塊高效定位裝置，其特征在于：所述螺紋插孔（7）的數量若干，并陣列分布在橫管（1）的表面，所述螺紋插孔（7）位于第二定位插孔（6）的一側，所述螺紋插管（9）貫穿螺紋插孔（7）的中部，所述漏斗（10）位于橫管（1）的頂部。

技術總結
本技術公開了分布式光伏支架預制配重塊高效定位裝置，具體涉及光伏支架預制配重塊安裝定位領域，包括多個橫管，所述橫管的中部開設有多個連接通孔，所述連接通孔的中部插設有豎管，所述豎管的一端固定連接有把手，所述豎管的表面開設有第一定位插孔，所述橫管的表面開設有第二定位插孔和螺紋插孔。本技術首先通過設置的多個螺紋插孔和螺紋插管的配合，方便對螺紋插管和漏斗進行安裝固定，并通過在漏斗的內部灌入白灰可以通過螺紋插管落在地面的固定位置，實現對預制配重塊的安裝位置進行定位，提高安裝放置的精準性，提高工作效率，節約工期，安裝完成后的預制配重塊安裝位置符合要求，大大提高項目整體效益。

技術研發人員：王輝,李軍,薛志琦,李鵬飛
受保護的技術使用者：山西建筑工程集團有限公司
技術研發日：20240628
技術公布日：2025/4/28
