本公開涉及風力發電控制，尤其涉及一種用于平滑風電輸出功率的風機交流側儲能控制方法。

背景技術：

1、隨著全球?qū)η鍧嵞茉葱枨蟮娜找嬖黾樱L(fēng)電作為一種綠色、可再生能源，正逐漸成為能源結構中的重要組成部分。不同于常規能源(如火電、水電)，由于風能具有隨機性、波動性和間歇性特征，風電功率輸出不穩定，隨著風電大規模并網，必將會對電網的調度和穩定運行帶來挑戰。

2、為降低風電場輸出功率的波動性，可以采用如下方法：(1)合理規劃風電場內風機的位置和間距，可以降低尾流效應的影響，使風電場整體輸出功率更加平穩；(2)采用先進的風機控制策略，如變速-變槳控制，可以根據風速的實時變化自動調整風機的運行狀態，使風機輸出功率更加平穩；(3)將風電與其他能源(如太陽能、水電等)組成互補發電系統，從而使整個系統功率輸出更加平穩。但不論采用以上哪類方法，風電輸出還是會存在一定的波動性。

技術實現思路

1、本公開旨在至少在一定程度上解決相關技術中的技術問題之一。

2、為此，本公開的一個目的在于提出一種用于平滑風電輸出功率的風機交流側儲能控制方法。

3、本公開的第二個目的在于提出一種用于平滑風電輸出功率的風機交流側儲能控制裝置。

4、本公開的第三個目的在于提出一種電子設備。

5、本公開的第四個目的在于提出一種非瞬時計算機可讀存儲介質。

6、本公開的第五個目的在于提出一種計算機程序產品。

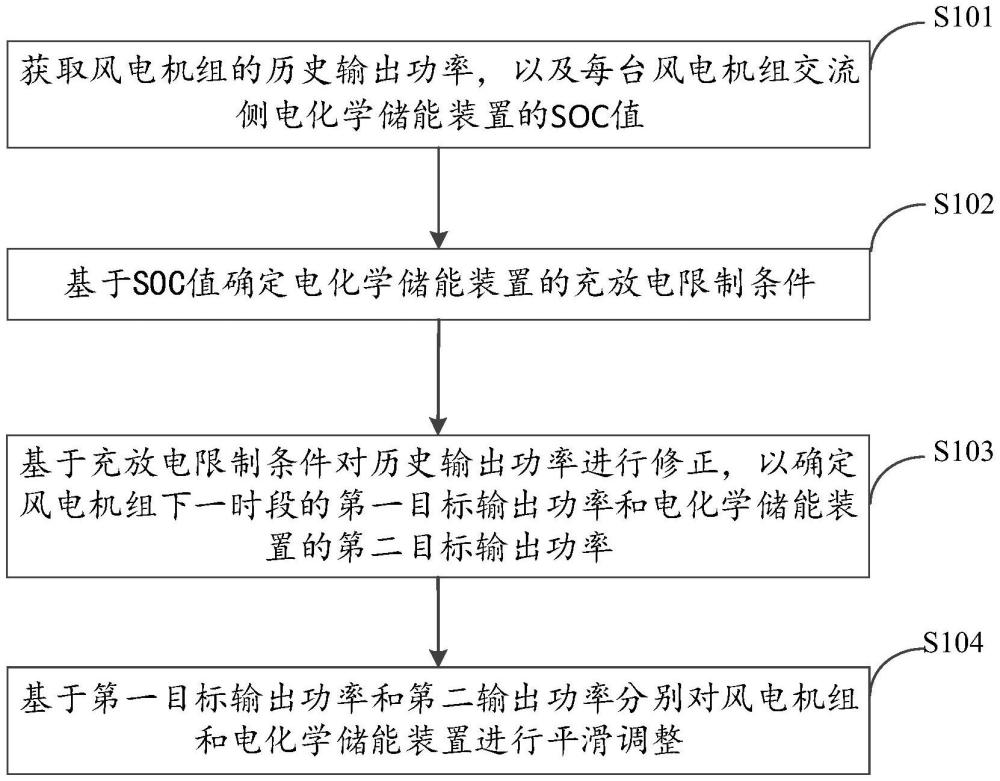

7、為達上述目的，本公開第一方面實施方式提出了一種用于平滑風電輸出功率的風機交流側儲能控制方法，包括：獲取風電機組的歷史輸出功率，以及每臺風電機組交流側電化學儲能裝置的soc值；基于所述soc值確定所述電化學儲能裝置的充放電限制條件；基于所述充放電限制條件對所述歷史輸出功率進行修正，以確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率；基于所述第一目標輸出功率和所述第二輸出功率分別對所述風電機組和所述電化學儲能裝置進行平滑調整。

8、根據本公開的一個實施方式，所述基于所述soc值確定所述電化學儲能裝置的充放電限制條件，包括：基于所述soc值確定所述電化學儲能裝置的最大放電功率和最大充電功率，將所述最大放電功率和所述最大充電功率作為所述充放電限制條件。

9、根據本公開的一個實施方式，所述基于所述soc值確定所述電化學儲能裝置的最大放電功率和最大充電功率，包括：獲取所述電化學儲能裝置的額定功率；基于所述soc值確定所述電化學儲能裝置的充放電限制系數；將所述充放電限制系數和所述額定功率進行相乘，以計算獲取所述電化學儲能裝置的最大放電功率和最大充電功率。

10、根據本公開的一個實施方式，所述充放電限制條件包括所述電化學儲能裝置的最大放電功率和最大充電功率，所述基于所述充放電限制條件對所述歷史輸出功率進行修正，以確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率，包括：獲取所述風電機組的實際輸出功率；基于所述歷史輸出功率計算平均值，作為所述電化學儲能裝置的初始控制功率；基于所述實際輸出功率、所述初始控制功率、所述最大放電功率和所述最大充電功率，確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率。

11、根據本公開的一個實施方式，所述基于所述實際輸出功率、所述初始控制功率、所述最大放電功率和所述最大充電功率，確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率，包括：將所述實際輸出功率和所述初始控制功率進行相減，以計算獲取功率偏差；將所述功率偏差與所述最大放電功率和所述最大充電功率進行比較，并基于比較結果確定所述第一目標輸出功率和所述第二目標輸出功率。

12、根據本公開的一個實施方式，，所述基于比較結果確定所述第一目標輸出功率和所述第二目標輸出功率，包括：響應于所述功率偏差大于或者等于最大放電功率，且小于或者等于最大充電功率，確定所述第一目標輸出功率為所述初始控制功率，所述第二目標輸出功率為功率偏差值；或者，響應于所述功率偏差大于所述最大充電功率，計算目標下調系數，并基于所述目標下調系數計算目標下調值，確定所述第一目標輸出功率為所述目標下調值，且所述第二目標輸出功率為各電化學儲能裝置本時段最大放電功率；或者，響應于所述功率偏差小于所述最大放電功率，計算目標上調系數，并基于所述目標上調系數計算目標上調值，確定所述第一目標輸出功率為目標上調系值，且所述第二目標輸出功率為各電化學儲能裝置本時段最大充電功率。

13、根據本公開的一個實施方式，所述方法還包括：所述風電機組變流器機側通過最優功率控制策略進行控制。

14、為達上述目的，本公開第二方面實施例提出了一種用于平滑風電輸出功率的風機交流側儲能控制裝置，包括：獲取模塊，用于獲取風電機組的歷史輸出功率，以及每臺風電機組交流側電化學儲能裝置的soc值；確定模塊，用于基于所述soc值確定所述電化學儲能裝置的充放電限制條件；修正模塊，用于基于所述充放電限制條件對所述歷史輸出功率進行修正，以確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率；調整模塊，用于基于所述第一目標輸出功率和所述第二輸出功率分別對所述風電機組和所述電化學儲能裝置進行平滑調整。

15、為達上述目的，本公開第三方面實施例提出了一種電子設備，包括：至少一個處理器；以及與所述至少一個處理器通信連接的存儲器；其中，所述存儲器存儲有可被所述至少一個處理器執行的指令，所述指令被所述至少一個處理器執行，以實現如本公開第一方面實施例所述的用于平滑風電輸出功率的風機交流側儲能控制方法。

16、為達上述目的，本公開第四方面實施例提出了一種存儲有計算機指令的非瞬時計算機可讀存儲介質，其中，所述計算機指令用于實現如本公開第一方面實施例所述的用于平滑風電輸出功率的風機交流側儲能控制方法。

17、為達上述目的，本公開第五方面實施例提出了一種計算機程序產品，包括計算機程序，所述計算機程序在被處理器執行時用于實現如本公開第一方面實施例所述的用于平滑風電輸出功率的風機交流側儲能控制方法。

18、通過設定充放電限制條件，然后基于充放電限制條件對歷史輸出功率進行修正，以對風電機組和電化學儲能裝置的輸出功率進行調整，可以大幅提高風電功率輸出的平穩性，減少諧波含量，使其更接近于常規能源，從而使風電能夠更好地參與電網的調度安排，提高風電場在電力市場中的競爭力，促進風電的大規模并網和消納，提升對風電場的管控效果和系統的魯棒性，同時可以降低管控成本提升設備壽命。

技術特征：

1.一種用于平滑風電輸出功率的風機交流側儲能控制方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述基于所述soc值確定所述電化學儲能裝置的充放電限制條件，包括：

3.根據權利要求2所述的方法，其特征在于，所述基于所述soc值確定所述電化學儲能裝置的最大放電功率和最大充電功率，包括：

4.根據權利要求2或3所述的方法，其特征在于，所述充放電限制條件包括所述電化學儲能裝置的最大放電功率和最大充電功率，所述基于所述充放電限制條件對所述歷史輸出功率進行修正，以確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率，包括：

5.根據權利要求4所述的方法，其特征在于，所述基于所述實際輸出功率、所述初始控制功率、所述最大放電功率和所述最大充電功率，確定所述風電機組下一時段的第一目標輸出功率和所述電化學儲能裝置的第二目標輸出功率，包括：

6.根據權利要求5所述的方法，其特征在于，所述基于比較結果確定所述第一目標輸出功率和所述第二目標輸出功率，包括：

7.根據權利要求1所述的方法，其特征在于，所述方法還包括：

8.一種用于平滑風電輸出功率的風機交流側儲能控制裝置，其特征在于，包括：

9.一種電子設備，其特征在于，包括存儲器、處理器；

10.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質中存儲有計算機執行指令，所述計算機執行指令被處理器執行時用于實現如權利要求1-7中任一項所述的方法。

技術總結
本公開提出了一種用于平滑風電輸出功率的風機交流側儲能控制方法，包括：獲取歷史輸出功率和SOC值；基于SOC值確定充放電限制條件；基于充放電限制條件對歷史輸出功率進行修正，以確定風電機組下一時段的第一目標輸出功率和電化學儲能裝置的第二目標輸出功率；基于第一目標輸出功率和第二輸出功率進行平滑調整。通過設定充放電限制條件，然后基于充放電限制條件對歷史輸出功率進行修正，可以大幅提高風電功率輸出的平穩性，減少諧波含量，使其更接近于常規能源，使風電能夠更好地參與電網的調度安排，提高風電場在電力市場中的競爭力，促進風電的大規模并網和消納，提升對風電場的管控效果和系統的魯棒性，同時可以降低管控成本提升設備壽命。

技術研發人員：逯智科,初宇峰,唐巍,劉鑫,馮樂,聶曉文,王占坤,牛兆鑫,張磊,謝亮,龐俊華,佟威
受保護的技術使用者：中國華能集團清潔能源技術研究院有限公司
技術研發日：
技術公布日：2025/4/24
