本發明涉及太陽能資源化利用，具體為一種基于蒸發冷卻的光伏余熱利用發電裝置及方法。

背景技術：

1、化石燃料也稱礦石燃料，是一種烴或烴的衍生物的混合物，主要包括煤炭、石油和天然氣等，是由死去的有機物和植物在地下經過漫長的分解過程而形成的，屬于不可再生資源。目前，化石燃料的過度消耗將導致能源枯竭等一系列問題。目前，針對化石燃料的過度消耗，使得可再生能源和環保能源轉換技術研究成為熱門的研究方向。據統計，全球工業能源消耗中，超過60%的能量以余熱形式排放，極大地浪費了能源資源。隨著環保意識的增強以及能源成本的上升，對高效、清潔的能源技術需求日益迫切。相較于傳統燃煤、燃?xì)馐交蛘吆四馨l(fā)電，太陽能發電裝置是利用其內的太陽能芯片的光發電效應直接將光能轉換為電能，因而不會伴隨產生二氧化碳、氮氧化物以及硫氧化物等溫室效應氣體及污染型氣體，并可減少對石油燃料的依賴而提供安全自主的電力來源。盡管太陽能發電已受到較多研究者的關注，且也廣泛應用。但是，當太陽能照射在太陽能發電板上時，發電板通過光生伏效應只將15％的太陽輻射能轉化為電能，而未被利用的太陽輻射能除了一部分被反射外，其余大部分被太陽能發電板吸收轉化為熱能，迫使太陽能發電板的溫度升高，當溫度高于80℃時，太陽能電池的發電效率將大大降低，甚至不發電，長時間的高溫將導致太陽能電池不可逆轉地?fù)p壞。因此，如何實現對太陽能余熱進行轉移并利用是推動太陽能發電發展的關鍵。

2、熱電發電器件（teg，thermoelectric?generator）是一項前景廣闊的技術，能夠利用塞貝克效應，將廢熱有效且清潔地轉化為電能，當在熱電材料的兩端形成溫度梯度時，材料內部的載流子（電子或空穴）會移動，產生電流，這種技術可用于廢熱回收、太陽能應用等，具有環保和可持續發展的潛力；熱電發電器件的效率通常以熱電優值來衡量，zt值越高，熱電轉換效率越好。但是，盡管近年來熱電發電器件的性能有所提高，但整體熱電轉換效率仍然較低，即zt值較低，導致其實際應用的效率受到限制。若將熱電器件與光伏技術進行整合，不僅可以實現熱電發電器件較高的能量轉換效率，還能進一步提升光伏組件的發電量，有望解決太陽能電池發電效率低、能源利用率差的問題以及熱電發電器件的效率低的問題。

3、授權公開號為cn208257688u的中國實用新型，公開了一種太陽能發電板余熱利用發電裝置，包括傾斜設置的太陽能發電板、支架、半導體溫差發電板和散熱器，半導體溫差發電板緊貼在太陽能電池板的底板上，且散熱器與半導體溫差發電板相連構成主體組件，支架的上端連接在該主體組件上，下端則固定在承載物上，散熱器將半導體溫差發電板的多余熱量散發出去，以使半導體溫差發電板的溫度維持在其額定溫度范圍內，同時半導體溫差發電板將太陽能發電板的余熱轉換成電能，與太陽能發電板產生的電能共同輸出，從而提高太陽能發電板的發電量。該方法采用半導體溫差發電板利用太陽能發電板的余熱進行發電，盡管實現了利用太陽能發電板余熱利用的目的，提高了太陽能發電板的發電量，但是，此種結構對熱管理的要求非常高，該發電裝置采用散熱器散熱冷卻的方式，不僅冷卻效率低，而且會產生多余的能量損失，致使半導體溫差發電板兩側的溫差梯度小，影響半導體溫差發電板的熱穩定性，無法實現余熱的充分利用，尤其對于光伏板溫度較高的環境，如若散熱不及時不僅會導致半導體燒毀或斷路，還會引發熱斑效應和電勢誘導衰減（pid，potential?induced?degradation）效應，而損壞電池組，使電池組件功率衰減，嚴重影響光伏系統的性能和壽命。

技術實現思路

1、針對現有技術中存在的太陽能發電板余熱利用發電裝置余熱利用率低、穩定性差及壽命低的問題，本發明提供一種基于蒸發冷卻的光伏余熱利用發電裝置及方法。

2、為達到上述目的，本發明采用以下技術方案予以實現：

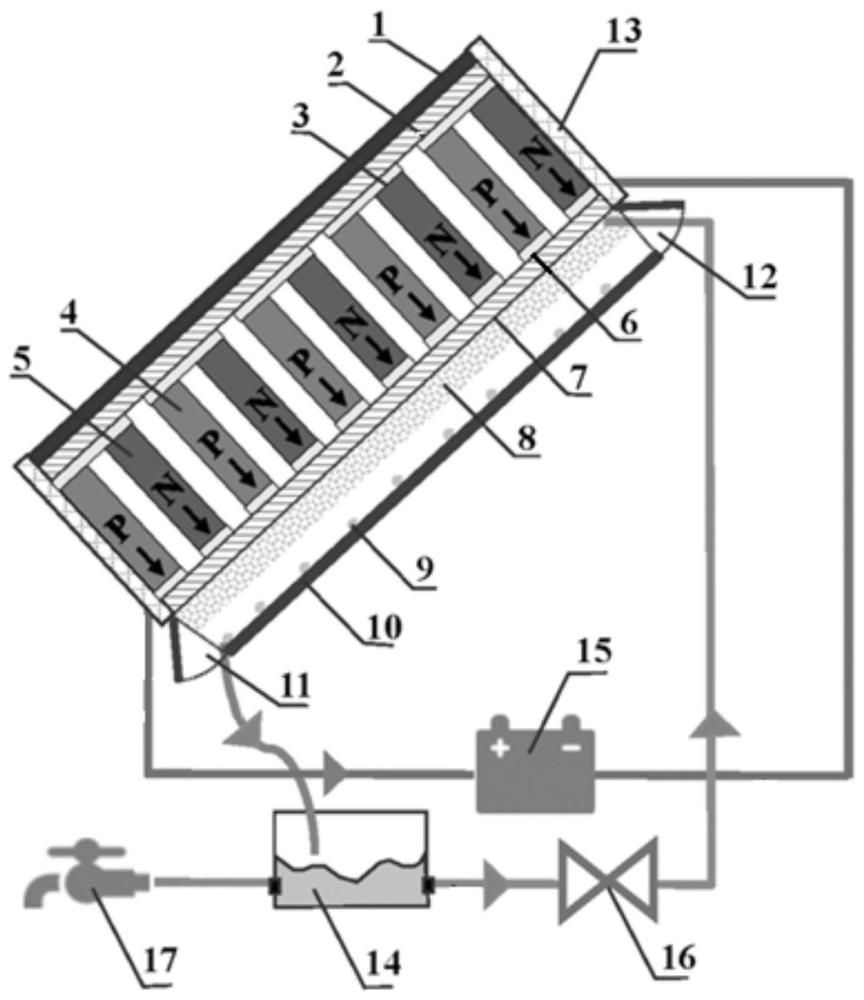

3、本發明提供一種基于蒸發冷卻的光伏余熱利用發電裝置，包括光伏板，所述光伏板的背板側連接有第一陶瓷板；所述第一陶瓷板連接有若干的第一導電條；每個第一導電條上均連接有p型半導體和n型半導體；所述p型半導體和n型半導體分別連接有第二導電條；所述第二導電條依次連接有第二陶瓷板和蒸發冷卻層；所述光伏板連接有蓄電池儲能；所述第二導電條連接蓄電池儲能；所述蒸發冷卻層連接有給水儲水循環系統。

4、可選地，所述蒸發冷卻層為水凝膠吸濕性水膜。

5、可選地，所述給水儲水循環系統包括設置在蒸發冷卻層外側的冷凝盒，所述冷凝盒的出水側連接有冷凝水收集箱，所述冷凝水收集箱的水輸出端連接蒸發冷卻層，用于為蒸發冷卻層供水。

6、可選地，所述冷凝盒一側設置有第一可調通風口，另一側設置有第二可調通風口。

7、可選地，所述冷凝水收集箱的水輸出端設置有水泵。

8、可選地，所述冷凝水收集箱連接有外接水源。

9、可選地，所述冷凝水收集箱為金屬冷凝水收集箱。

10、可選地，還包括系統外部保護殼，所述系統外部保護殼設置于光伏板外側，并由光伏板延伸至蒸發冷卻層的外側。

11、可選地，所述光伏板與水平方向的夾角大于0°小于90°。

12、一種利用上述裝置的進行余熱利用發電方法，包括：

13、將光伏板接收太陽能產生的電流輸送至蓄電池儲能存儲；

14、將光伏板產生的余熱傳送經第一陶瓷板傳送至第一導電條并經p型半導體和n型半導體傳遞至蒸發冷卻層蒸發散熱，在p型半導體和n型半導體兩端形成穩定溫差，產生電流經第二導電條輸送至蓄電池儲能存儲，完成余熱利用發電過程。

15、與現有技術相比，本發明具有以下有益效果：

16、本發明一種基于蒸發冷卻的光伏余熱利用發電裝置。包括光伏板，所述光伏板的背板側連接有第一陶瓷板；所述第一陶瓷板連接有若干的第一導電條；每個第一導電條上均連接有p型半導體和n型半導體；所述p型半導體和n型半導體分別連接有第二導電條；所述第二導電條依次連接有第二陶瓷板和蒸發冷卻層；所述光伏板連接有蓄電池儲能；所述第二導電條連接蓄電池儲能；所述蒸發冷卻層連接有給水儲水循環系統。通過在光伏板背板側連接第一陶瓷板及后續的熱電轉換組件，能夠捕捉并轉換光伏板背面散失的余熱，通過導電條及半導體的設置，將這部分熱能直接轉換為電能，從而提高了整個系統的能源利用率；結合蒸發冷卻層的應用，增強了系統的冷卻效果，相比傳統冷卻方式，蒸發冷卻能夠在不產生多余能量損失的條件下，通過水的蒸發冷卻過程帶走更多熱量，從而保持熱電發電器件的熱側和冷側的較大溫差，提升熱電發電器件的發電效率的同時，有效降低了光伏板及熱電轉換組件的工作溫度，有效避免了光伏組件在高溫下出現的熱斑效應和電勢誘導衰減效應，保持組件在適宜的溫度范圍內工作，延長了整個裝置的使用壽命，并減少了維護成本。通過給水儲水循環系統的設置，不僅能夠持續為蒸發冷卻層提供足夠的冷卻水，還能進一步將蒸發的水冷凝水收集并循環使用，這一設計不僅減少了對外部水源的依賴，還充分利用了自然環境中的水資源，提升了裝置的環保性能。裝置結構簡單、運維復雜程度低、整體經濟性好。

17、所述蒸發冷卻層為水凝膠吸濕性水膜，由于水凝膠吸濕性水膜具有出色的吸濕性能，能夠濕度較高的環境中吸收大量的水，這些水分成為有效的冷卻介質，通過蒸發過程帶走光伏板及熱電發電器件工作過程中產生的熱量，使熱電發電器件兩側保持穩定的溫差，且水凝膠吸濕性水膜由環保材料制成，不會對環境造成污染，重復吸水失水循環穩定性能好，能夠持續、高效地降低系統溫度，無需額外的能源消耗。

18、所述給水儲水循環系統包括設置在蒸發冷卻層外側的冷凝盒，所述冷凝盒的出水側連接有冷凝水收集箱，所述冷凝水收集箱的水輸出端連接蒸發冷卻層，用于為蒸發冷卻層供水。所述冷凝盒能夠收集并冷凝來自蒸發冷卻層蒸發后剩余的水蒸氣實現了水資源的循環利用，不僅減少了水資源的浪費，還降低了系統的補水需求，提高了整體的水利用效率。冷凝水收集箱負責收集冷凝盒產生的冷凝水，并進行儲存，以確保冷凝水的有序管理和利用，避免了水資源的浪費，其共同形成了一個高效、閉環的冷卻系統，這不僅提高了系統的能效，還降低了對外部水資源的依賴。

19、通過在所述冷凝盒兩側設置有可調通風口，在夜間或氣溫較低的情況下，可以通過調節通風口的開閉，增加系統與外界環境的熱交換效率。這一改進使得系統在不同的氣候條件下都能夠高效運行，適應性更強。

20、所述冷凝水收集箱的水輸出端設置有水泵，可將冷凝水收集箱中的水泵至蒸發冷卻層，蒸發散熱。

21、所述冷凝水收集箱連接有外接水源，外接水源可以作為冷凝水收集箱的補充，確保在極端天氣如長時間干旱或強日照條件下，蒸發冷卻層仍能獲得足夠的水分進行蒸發冷卻，從而提高整體系統的穩定性和可靠性，使其能夠適應更廣泛的環境條件。

22、所述冷凝水收集箱為金屬冷凝水收集箱金屬冷凝水收集箱通常由不銹鋼或其他高強度金屬制成，具有較高的抗壓、抗拉和抗沖擊能力，在確保冷凝水收集箱在長期使用過程中能夠保持結構的完整性和穩定性的同時，金屬具有良好的熱傳導性能，能夠快速地將冷凝水釋放的熱量傳遞到周圍環境中，以維持冷凝水收集箱內部的溫度穩定。

23、還包括系統外部保護殼，所述系統外部保護殼設置于光伏板外側，并由光伏板延伸至蒸發冷卻層的外側，為整個發電裝置提供了一層額外的物理防護，能夠抵御外部環境的侵蝕，如風沙、雨雪、紫外線等，減少因環境因素導致的損壞和維修成本。

24、所述光伏板與水平方向的夾角大于0°小于90°，除夠更有效地接收來自太陽的直射和散射輻射的同時，有助于減少因風壓、雪壓等外部因素引起的光伏板變形和損壞，這提高了系統的整體穩定性，延長了光伏板的使用壽命。另外利于蒸發冷卻層冷凝水的收集。

25、本發明還提供一種利用上述裝置的進行余熱利用發電方法，該方法通過將光伏板接收太陽能產生的電流輸送至蓄電池儲能存儲；將光伏板產生的余熱傳送經第一陶瓷板傳送至第一導電條并經p型半導體和n型半導體傳遞至蒸發冷卻層蒸發散熱，在p型半導體和n型半導體兩端形成穩定溫差，產生電流經第二導電條輸送至蓄電池儲能存儲，實現余熱利用發電過程。該方法不僅利用光伏板直接接收太陽能產生電能，還通過創新的余熱利用機制，將光伏板產生的余熱轉化為額外的電能。這種雙重能源轉化機制不僅顯著提高了整個系統的能源利用效率，還通過增加系統的熱能轉換路徑，增強了系統的整體穩定性和容錯能力。無額外能源消耗且不產生任何有害物質或溫室氣體排放，符合綠色、低碳、可持續的發展理念，有助于推動全球能源結構的轉型和升級。
