本發明涉及電源適配裝置，具體為一種多接口電子設備的通用電源適配裝置。

背景技術：

1、在現代電子設備中，電源適配裝置——即我們通常所說的開關電源，扮演著至關重要的角色，作為電子產品的能量供應心臟，它不僅負責將電網提供的交流電(ac)轉換為適合電子設備使用的直流電(dc)，而且確保輸出電壓和電流的穩定性，以支持各種設備的正常運行。

2、經檢索，專利公開號為cn117118196a的發明專利公開的一種高頻開關電源，包括固定殼體，固定殼體上端可拆卸連接有上固定蓋，固定殼體內壁固定連接有第一固定機構，固定殼體內壁通過第一固定機構可拆卸連接有內絕緣殼體，內絕緣殼體內設有開關電源主體模塊，開關主體模塊固定連接有至少一組散熱機構，每組散熱機構的另一端均位于固定殼體外側，開關電源主體模塊上固定連接有提拉機構，固定殼體內腔底端固定連接有第二固定機構，本發明通過提拉機構將開關電源主體模塊放置在內絕緣殼體內，第二固定機構可以對放置在內絕緣殼體內的開關電源主體模塊進行快速的固定限位，便于開關電源主體模塊進行快速的安裝及拆卸，便于后期對其進行保養維護。

3、上述發明專利雖然能夠快速有效的散發開關電源工作過程中產生的熱量，確保長時間穩定運行，然而，在實際應用場景中，當一個開關電源需要同時為多個電子設備供電時，往往會面臨電線管理的問題，雜亂無章的導線不僅影響了外觀整潔度，還可能帶來安全隱患，比如由于線路纏繞導致局部過熱等問題，故而我們提出了一種多接口電子設備的通用電源適配裝置。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種多接口電子設備的通用電源適配裝置，具備便于對開關電源為多個電子設備供電的導線進行有序收納的優點，解決了在實際應用場景中，當一個開關電源需要同時為多個電子設備供電時，往往會面臨電線管理的問題，雜亂無章的導線不僅影響了外觀整潔度，還可能帶來安全隱患，比如由于線路纏繞導致局部過熱等問題的問題。

3、(二)技術方案

4、為實現上述便于對開關電源為多個電子設備供電的導線進行有序收納的目的，本發明提供如下技術方案：一種多接口電子設備的通用電源適配裝置，包括開關電源主體，所述開關電源主體的頂部固定安裝有顯示面板、控制按鈕和連接接口，所述開關電源主體的頂部活動安裝有支撐結構，所述支撐結構的內部設置有除塵結構和導線有序收納結構；

5、所述支撐結構包括螺紋座、螺紋桿和安裝板，所述開關電源主體的頂部固定安裝有螺紋座，所述螺紋座的內部螺紋連接有螺紋桿，所述螺紋桿的頂部活動安裝有安裝板；

6、所述導線有序收納結構包括導線收納腔、限位滑塊、滑桿、限位拉簧、導線纏繞卡板、蓋板、入線口、出線口、第一磁性圈、卡圈和第二磁性圈，所述安裝板的內部開設有導線收納腔，所述導線收納腔的內部固定安裝有限位滑塊，所述限位滑塊的內部固定安裝有滑桿，所述滑桿的外部套接有限位拉簧，所述限位滑塊的頂部滑動連接有導線纏繞卡板，所述導線收納腔的頂部插接有蓋板，所述蓋板的內部開設有入線口，所述導線收納腔的底部開設有出線口，所述導線收納腔的內壁固定安裝有第一磁性圈，所述蓋板的底部固定安裝有卡圈，所述卡圈的外部固定安裝有第二磁性圈。

7、優選的，所述除塵結構包括集塵內腔、集塵風扇、插接圈、集塵盒、集塵網、第一防護網和第二防護網，所述安裝板的內部開設有集塵內腔，所述集塵內腔的內部固定安裝有集塵風扇，所述安裝板的頂部固定安裝有插接圈，所述插接圈的內部插接有集塵盒，所述集塵盒的內部活動安裝有集塵網，所述集塵內腔的底部固定安裝有第一防護網，所述集塵盒的頂部固定安裝有第二防護網。

8、優選的，所述螺紋座和螺紋桿的數量均為四個，四個所述螺紋座分別與四個螺紋桿的底部螺紋連接，四個所述螺紋桿的頂部均與安裝板的底部轉動連接。

9、優選的，所述導線有序收納結構的數量為三個，且每個所述導線收納腔的內部均固定安裝有數量為兩個限位滑塊，且每個所述導線收納腔的底部均開設有數量為三個的出線口。

10、優選的，所述限位滑塊的頂部開設有限位滑槽，所述滑桿的外部滑動連接有滑套，所述限位拉簧的一端與限位滑塊的內壁固定連接，限位拉簧的另一端與滑套固定連接。

11、優選的，每個所述限位滑塊的頂部均設置有數量為兩個的導線纏繞卡板，其中一個所述導線纏繞卡板固定安裝于限位滑塊的頂部，另外一個所述導線纏繞卡板的底部貫穿限位滑槽并與滑套的頂部固定連接。

12、優選的，所述入線口和出線口的數量均為三個，且三個入線口與三個出線口上下相互對應，所述第一磁性圈與第二磁性圈相互貼合。

13、優選的，所述集塵內腔與集塵盒相互連通，所述集塵盒的內壁固定安裝有連接圈，且連接圈的內部轉動連接有數量為兩個的連接桿，所述集塵網與連接圈相貼合，且連接桿的頂部貫穿集塵網并與連接圈螺紋連接。

14、優選的，所述集塵網位于集塵風扇的頂部，所述第一防護網和第二防護網分別位于安裝板的底部和頂部。

15、(三)有益效果

16、與現有技術相比，本發明提供了一種多接口電子設備的通用電源適配裝置，具備以下有益效果：

17、1、該多接口電子設備的通用電源適配裝置，通用設置導線有序收納結構，當用戶需要使用或收納導線時，可通過操作導線纏繞卡板在限位滑塊上滑動，并利用限位拉簧的彈力固定位置，從而將導線有條不紊地纏繞于導線收納腔內，避免了雜亂無章的導線堆積和纏繞導致的安全隱患。

18、2、該多接口電子設備的通用電源適配裝置，通過支撐結構內部設置的除塵結構，集塵風扇啟動后能夠吸入外界空氣并通過集塵網過濾灰塵，防止其進入開關電源主體內部影響電路工作，同時保持裝置周圍環境清潔，降低了因灰塵積聚引發的過熱風險，保證了長時間穩定運行。

技術特征：

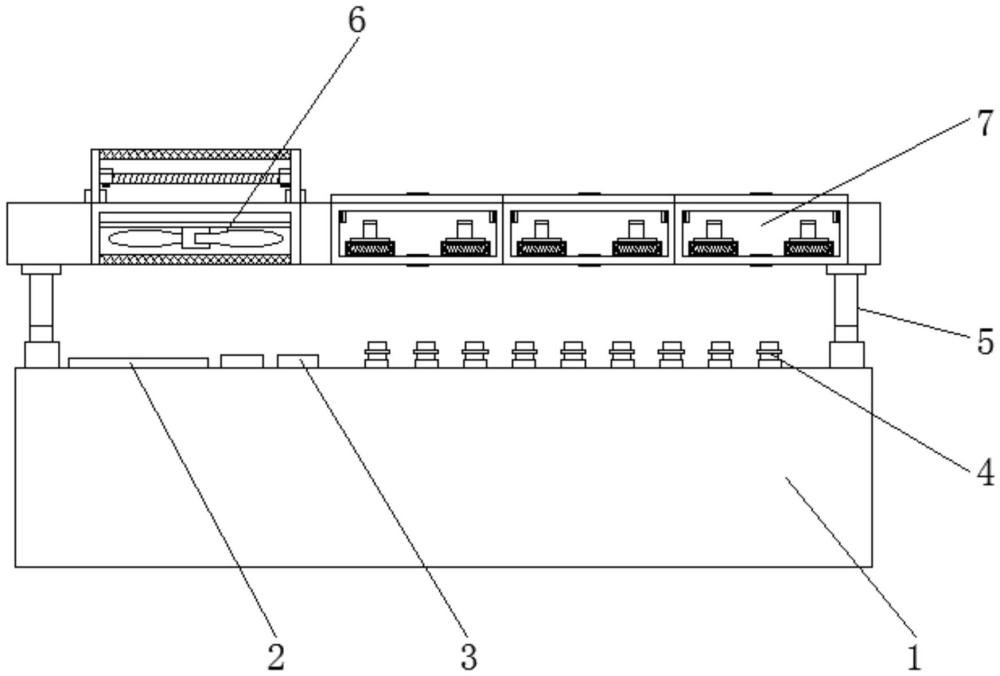

1.一種多接口電子設備的通用電源適配裝置，包括開關電源主體(1)，其特征在于：所述開關電源主體(1)的頂部固定安裝有顯示面板(2)、控制按鈕(3)和連接接口(4)，所述開關電源主體(1)的頂部活動安裝有支撐結構(5)，所述支撐結構(5)的內部設置有除塵結構(6)和導線有序收納結構(7)；

2.根據權利要求1所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述除塵結構(6)包括集塵內腔(601)、集塵風扇(602)、插接圈(603)、集塵盒(604)、集塵網(605)、第一防護網(606)和第二防護網(607)，所述安裝板(503)的內部開設有集塵內腔(601)，所述集塵內腔(601)的內部固定安裝有集塵風扇(602)，所述安裝板(503)的頂部固定安裝有插接圈(603)，所述插接圈(603)的內部插接有集塵盒(604)，所述集塵盒(604)的內部活動安裝有集塵網(605)，所述集塵內腔(601)的底部固定安裝有第一防護網(606)，所述集塵盒(604)的頂部固定安裝有第二防護網(607)。

3.根據權利要求1所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述螺紋座(501)和螺紋桿(502)的數量均為四個，四個所述螺紋座(501)分別與四個螺紋桿(502)的底部螺紋連接，四個所述螺紋桿(502)的頂部均與安裝板(503)的底部轉動連接。

4.根據權利要求1所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述導線有序收納結構(7)的數量為三個，且每個所述導線收納腔(701)的內部均固定安裝有數量為兩個限位滑塊(702)，且每個所述導線收納腔(701)的底部均開設有數量為三個的出線口(708)。

5.根據權利要求1所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述限位滑塊(702)的頂部開設有限位滑槽，所述滑桿(703)的外部滑動連接有滑套，所述限位拉簧(704)的一端與限位滑塊(702)的內壁固定連接，限位拉簧(704)的另一端與滑套固定連接。

6.根據權利要求5所述的一種多接口電子設備的通用電源適配裝置，其特征在于：每個所述限位滑塊(702)的頂部均設置有數量為兩個的導線纏繞卡板(705)，其中一個所述導線纏繞卡板(705)固定安裝于限位滑塊(702)的頂部，另外一個所述導線纏繞卡板(705)的底部貫穿限位滑槽并與滑套的頂部固定連接。

7.根據權利要求1所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述入線口(707)和出線口(708)的數量均為三個，且三個入線口(707)與三個出線口(708)上下相互對應，所述第一磁性圈(709)與第二磁性圈(711)相互貼合。

8.根據權利要求2所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述集塵內腔(601)與集塵盒(604)相互連通，所述集塵盒(604)的內壁固定安裝有連接圈，且連接圈的內部轉動連接有數量為兩個的連接桿，所述集塵網(605)與連接圈相貼合，且連接桿的頂部貫穿集塵網(605)并與連接圈螺紋連接。

9.根據權利要求2所述的一種多接口電子設備的通用電源適配裝置，其特征在于：所述集塵網(605)位于集塵風扇(602)的頂部，所述第一防護網(606)和第二防護網(607)分別位于安裝板(503)的底部和頂部。

技術總結
本發明涉及電源適配裝置技術領域，且公開了一種多接口電子設備的通用電源適配裝置，包括開關電源主體，所述開關電源主體的頂部活動安裝有支撐結構，所述支撐結構的內部設置有除塵結構和導線有序收納結構，所述導線有序收納結構包括導線收納腔、限位滑塊、滑桿、限位拉簧、導線纏繞卡板、蓋板、入線口、出線口、第一磁性圈、卡圈和第二磁性圈。該多接口電子設備的通用電源適配裝置，通用設置導線有序收納結構，當用戶需要使用或收納導線時，可通過操作導線纏繞卡板在限位滑塊上滑動，并利用限位拉簧的彈力固定位置，從而將導線有條不紊地纏繞于導線收納腔內，避免了雜亂無章的導線堆積和纏繞導致的安全隱患。
