本申請涉及，具體涉及一種變頻能量采集摩擦納米發電機裝置及其制備方法。

背景技術：

1、隨著物聯網技術的不斷發展，具有輕薄便攜、集成度高的可穿戴式電子設備的應用越來越廣泛，而傳統的電池供電方式面臨反復充放電、具有環境污染等諸多問題。

2、隨著低功耗集成電路、無線通訊和移動電子的快速發展大大降低了對功耗的要求，目前許多傳感器的功耗已經降到毫瓦甚至微瓦級，使用能量收集裝置作為傳感器的供電裝置的可能性提高。綜合考慮人體運動時具有的低頻、較小振幅、運動時的振動方向不確定等特點，使用摩擦納米發電機的方式進行發電具有較高可靠性、較強的環境適應性、總體輸出較高、制作與原理簡單、環保等優勢，且更適用于對人體低頻運動狀態下的能量采集。但目前穿戴式摩擦納米發電機對于低頻振動能量采集效率不高，甚至在更低頻的情況下無法采集到能量。

技術實現思路

1、鑒于現有技術中的上述缺陷或不足，本申請旨在提供一種變頻能量采集摩擦納米發電機裝置及其制備方法，以提升目前穿戴式摩擦納米發電機對于低頻振動能量采集效率。

2、第一方面提出一種變頻能量采集摩擦納米發電機裝置，包括：

3、變頻機構，所述變頻機構包括：

4、質量塊，所述質量塊用于感應人體低頻振動并產生相應的振動運動；

5、變頻組件，所述變頻組件包括旋轉驅動組件和與其連接的傳動組件，所述旋轉驅動組件與所述質量塊連接，所述質量塊的振動運動可帶動所述旋轉驅動組件驅動所述傳動組件以低頻振動頻率對應的旋轉頻率旋轉；

6、發電機構，所述發電機構包括第一殼體，所述第一殼體上貫穿設有轉動桿，所述轉動桿與所述傳動組件連接，所述轉動桿上粘貼有摩擦材料，所述第一殼體的內表面與所述摩擦材料的相對位置貼附有電極組件，當所述傳動組件旋轉時，所述摩擦材料與所述電極產生相對位移的摩擦，實現電荷的周期性轉移，以產生周期性交變電流。

7、根據本申請實施例提供的技術方案，所述變頻機構包括第二殼體，所述質量塊設于所述第二殼體內，所述旋轉驅動組件為主動齒輪，所述主動齒輪通過第一連接桿與所述質量塊連接，所述傳動組件包括與所述主動齒輪嚙合連接的從動齒輪，所述從動齒輪與所述轉動桿連接；所述從動齒輪與所述主動齒輪的齒數比為2:3。

8、根據本申請實施例提供的技術方案，所述從動齒輪靠近所述發電機構側連接有傳動桿，所述傳動桿的遠離所述從動齒輪端與所述轉動桿連接。

9、根據本申請實施例提供的技術方案，所述變頻機構還包括單向軸承，所述單向軸承與所述主動齒輪連接；當人體處于正向振動激勵時，所述單向軸承處于卡死狀態，當人體處于反向振動激勵時，所述單向軸承處于可旋轉狀態。

10、根據本申請實施例提供的技術方案，所述轉動桿上周向呈陣列分布有若干個第一安裝桿，所述第一安裝桿置于所述第一殼體內，每兩個相鄰的所述第一安裝桿形成一個安裝部，所有所述安裝部上間隔粘貼有所述摩擦材料。

11、根據本申請實施例提供的技術方案，所述電極組件包括若干個第一電極和與所述第一電極數量相同的第二電極，所述第一電極和所述第二電極交錯設于所述第一殼體的內表面；所述第一電極和所述第二電極均為激光誘導石墨烯電極。

12、根據本申請實施例提供的技術方案，所述第二殼體上具有與所述第二殼體一體成型的安裝板，所述安裝板上設有所述主動齒輪的第一轉動軸。

13、根據本申請實施例提供的技術方案，所述摩擦材料為聚醚醚酮。

14、根據本申請實施例提供的技術方案，所述傳動桿和所述轉動桿可分體設置或一體設置。

15、第二方面提出一種變頻能量采集摩擦納米發電機裝置的制備方法，用于制備裝置中的電極組件；如圖5所示，包括以下步驟：

16、s1、使用無水乙醇對nomex絕緣紙進行清潔；其中，nomex絕緣紙厚度為180μm；

17、s2、使用波長為10.6μm的co2激光器，以40μm?的掃描間隔、400mm/s的掃描速度、9w的激光功率發射脈沖激光，在nomex絕緣紙上進行激光誘導，形成激光誘導石墨烯；

18、s3、使用pu對激光誘導石墨烯進行封裝，并將封裝后的激光誘導石墨烯放置在真空烘箱中固化；

19、s4、以30μm的掃描間隔、20mm/s的掃描速度、6w的激光功率發射脈沖激光，將封裝后的激光誘導石墨烯切割成與第一殼體的內表面適配的預定結構，所述預定結構為電極組件；其中，預定結構的獨立層每段大小為20×20cm2，每相鄰兩段之間有3×0.3cm2的連接。

20、與現有技術相比，本申請的有益效果在于：本申請的質量塊專門用于感應人體低頻振動，并產生相應的振動運動，人體的振動往往是低頻且不規則的，質量塊能夠敏銳捕捉這種振動，為后續能量轉換提供初始動力。變頻組件中的旋轉驅動組件與質量塊相連，質量塊的振動帶動旋轉驅動組件，進而驅動傳動組件以低頻振動頻率對應的旋轉頻率旋轉，將人體低頻振動的機械能轉化為傳動組件的旋轉機械能，且通過變頻組件，把低頻振動轉化為適合發電的旋轉頻率，解決了人體低頻振動難以直接用于發電的問題。發電機構的轉動桿與傳動組件連接，這樣傳動組件的旋轉運動能傳遞到轉動桿上，當轉動桿隨傳動組件旋轉時，摩擦材料與電極產生相對位移的摩擦，根據摩擦納米發電機原理，這種摩擦?xí)?dǎo)致電荷的周期性轉移，從而產生周期性交變電流，成功將機械能轉化為電能，實現了能量采集的目的。

技術特征：

1.一種變頻能量采集摩擦納米發電機裝置，其特征在于，包括：

2.根據權利要求1所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述變頻機構包括第二殼體（1），所述質量塊（10）設于所述第二殼體（1）內，所述旋轉驅動組件為主動齒輪（8），所述主動齒輪（8）通過第一連接桿（9）與所述質量塊（10）連接，所述傳動組件包括與所述主動齒輪（8）嚙合連接的從動齒輪（7），所述從動齒輪（7）與所述轉動桿（4）連接；所述從動齒輪（7）與所述主動齒輪（8）的齒數比為2:3。

3.根據權利要求2所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述從動齒輪（7）靠近所述發電機構側連接有傳動桿，所述傳動桿的遠離所述從動齒輪（7）端與所述轉動桿（4）連接。

4.根據權利要求2所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述變頻機構還包括單向軸承，所述單向軸承與所述主動齒輪（8）連接；當人體處于正向振動激勵時，所述單向軸承處于卡死狀態，當人體處于反向振動激勵時，所述單向軸承處于可旋轉狀態。

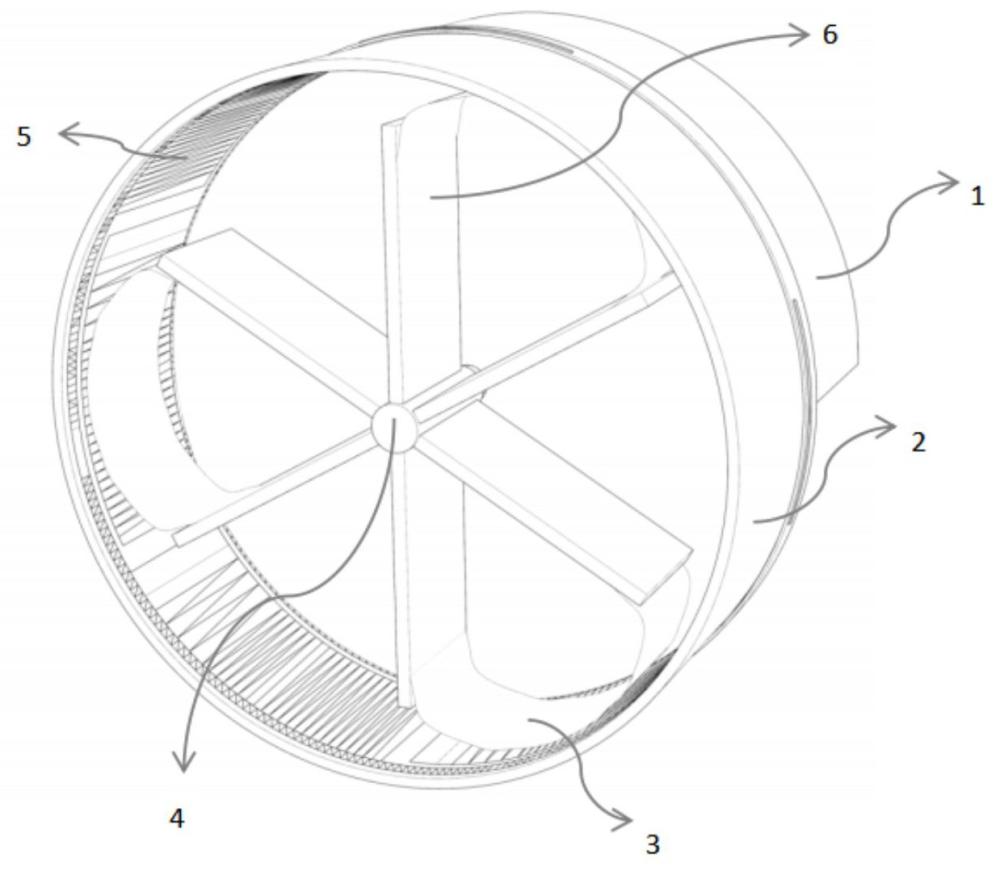

5.根據權利要求1所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述轉動桿（4）上周向呈陣列分布有若干個第一安裝桿（6），所述第一安裝桿（6）置于所述第一殼體（2）內，每兩個相鄰的所述第一安裝桿（6）形成一個安裝部，所有所述安裝部上間隔粘貼有所述摩擦材料（3）。

6.根據權利要求5所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述電極組件（5）包括若干個第一電極（51）和與所述第一電極（51）數量相同的第二電極（52），所述第一電極（51）和所述第二電極（52）交錯設于所述第一殼體（2）的內表面，所述第一電極（51）和所述第二電極（52）均為激光誘導石墨烯電極。

7.根據權利要求2所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述第二殼體（1）上具有與所述第二殼體（1）一體成型的安裝板，所述安裝板上設有所述主動齒輪（8）的第一轉動軸（12）。

8.根據權利要求1所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述摩擦材料（3）為聚醚醚酮。

9.根據權利要求3所述的變頻能量采集摩擦納米發電機裝置，其特征在于：所述傳動桿和所述轉動桿（4）可分體設置或一體設置。

10.一種變頻能量采集摩擦納米發電機裝置的制備方法，用于制備裝置中的電極組件（5）；其特征在于：包括以下步驟：

技術總結
本申請?zhí)峁┮环N變頻能量采集摩擦納米發電機裝置及其制備方法，裝置包括：變頻機構包括質量塊，用于感應人體低頻振動并產生相應的振動運動；變頻組件包括旋轉驅動組件和與其連接的傳動組件，旋轉驅動組件與質量塊連接，質量塊的振動可帶動旋轉驅動組件驅動傳動組件以低頻振動頻率對應的旋轉頻率旋轉；發電機構包括第一殼體，其上貫穿設有轉動桿，轉動桿與傳動組件連接，轉動桿上粘貼有摩擦材料，第一殼體的內表面與摩擦材料的相對位置貼附有電極組件，當傳動組件旋轉時，摩擦材料與電極產生相對位移的摩擦，實現電荷的周期性轉移，以產生周期性交變電流，可以將低頻振動轉化為適合發電的旋轉頻率，解決人體低頻振動難以直接用于發電的問題。

技術研發人員：胡丁宇,高玲肖,楊超,胡寧,趙麗濱,王耀,齊正磐,程娥
受保護的技術使用者：河北工業大學
技術研發日：
技術公布日：2025/4/24
