本發明涉及電機生產，具體是一種定子用嵌紙裝備。

背景技術：

1、定子嵌紙是為了保護電機的絕緣和固定線圈，定子是電動機中一個重要的部件，它包含著線圈和磁鐵，在使用過程中，線圈會產生電流，并且會有電壓存在，如果沒有進行絕緣處理，那么可能會導致線圈之間或線圈與其他金屬部件之間發生短路，絕緣紙是一種絕緣材料，通過將其嵌入定子線圈之間，可以有效地隔離線圈和其他金屬部件，防止電流的意外短路，此外，絕緣紙還可以固定定子線圈的位置，確保其不會松動或發生位移，從而保證電機的正常運轉。

2、公告號為cn219372238u的專利中公開了一種應用于扁線電機的插紙機，其包括基板、傳送機構、用于對絕緣紙送料并成型的送料成型機構和用于將絕緣紙插裝到定子紙槽中的插裝機構，該傳送機構、送料成型機構和插裝機構均安裝于基板上；該送料成型機構位于傳送機構和插裝機構之間；該傳送機構具有用于帶動定子轉動的轉動驅動組件；該插裝機構具有插桿，該送料成型機構將絕緣紙送料至插桿的下方，該插桿可下降式與傳送機構上的定子紙槽相對應；通過采用傳送機構、送料成型機構和插裝機構自動化的實現了對定子的傳送、對絕緣紙的送料成型以及將絕緣紙插裝于定子紙槽中，插裝精準度高，降低了次品率。

3、然而在該專利中，由于絕緣紙自身存在彈性，因此在彎折后會因為自身的彈性而使得絕緣紙的形狀無法和定子的縫隙契合，此時就會使得絕緣紙無法準確插入定子的孔隙內，為此就需要一種新型的嵌紙裝備來解決這一問題。

技術實現思路

1、為了解決上述技術問題，本發明提出了一種定子用嵌紙裝備，能夠將絕緣紙彎折成型后，使絕緣紙保持固定，從而使絕緣紙能夠準確插入定子的孔隙內，避免絕緣紙因為自身彈性而改變形狀，進而造成絕緣紙無法插入定子孔隙的問題。

2、實現本發明目的的技術解決方案為：一種定子用嵌紙裝備，包括底座，所述底座上設置有固定組件，所述固定組件包括第一電機、鏈輪、鏈條和限位塊，所述底座上開設有插槽，所述第一電機固定連接于底座的內部，所述限位塊轉動連接于插槽的內部，兩個所述鏈輪分別固定連接于限位塊和第一電機的輸出軸上，所述鏈條套設于兩個鏈輪上，所述底座上設置有前推組件，所述前推組件包括第二電機、固定套、伸縮管、支架和連接桿，所述第二電機固定連接于底座上，所述固定套固定連接于第二電機上，所述伸縮管滑動連接于固定套的內部，所述支架固定連接于伸縮管上，支架上開設有多個氣孔，所述連接桿固定連接于第二電機的輸出軸和伸縮管之間，底座上設置有嵌紙組件，所述嵌紙組件包括圓環、機架、第三電機、壓板和側板，兩個所述圓環固定連接于底座上，所述機架固定連接于兩個圓環上，所述第三電機固定連接于機架上，所述壓板固定連接于第三電機的輸出軸上，兩個所述側板分別鉸接于壓板的兩側，底座上設置有調壓組件。

3、優選的，所述固定組件還包括限位桿和第一彈簧，底座上開設有底槽，所述限位桿滑動連接于底槽的內部，所述第一彈簧固定連接于限位桿和底槽的內壁之間。

4、優選的，所述嵌紙組件還包括彈簧鉸鏈，多個所述彈簧鉸鏈分別設置于壓板的兩側，兩個側板分別鉸接于多個彈簧鉸鏈上。

5、優選的，所述側板為磁性材質，所述支架為鐵制。

6、優選的，所述嵌紙組件還包括固定桿和紙槽，兩個所述固定桿固定連接于兩個圓環的內部，兩個所述紙槽分別開設于兩個固定桿上。

7、優選的，所述固定桿呈“l”字形，且兩個固定桿對稱設置于支架的兩側。

8、優選的，所述調壓組件包括氣罐、壓桿和連接管，所述壓桿固定連接于第三電機的輸出軸上，所述氣罐固定連接于底座上，且壓桿與氣罐滑動連接，所述連接管的一端固定連接于氣罐的底部，連接管的另一端固定連接于固定套上。

9、優選的，所述調壓組件還包括滑板、活塞、第二彈簧和固定管，所述滑板和所述活塞均滑動連接于氣罐的內部，所述第二彈簧固定連接于滑板和活塞之間，所述固定管固定連接于氣罐的底部內壁上，且滑板和活塞均與固定管滑動連接，固定管的底端與連接管連通。

10、優選的，所述氣罐的底部和所述滑板上均開設有通孔，活塞位于滑板的上方，固定管的遠離連接管的一端位于活塞的上方。

11、本發明與現有技術相比，其顯著優點是：

12、其一：本發明中，通過設置固定組件，使得在將絕緣紙安裝到定子內之前，可以將定子插入插槽內，使限位塊插入定子中央的孔洞中，以使限位塊和定子卡在一起，同時限位桿會在第一彈簧的作用下抵住定子，避免整個工作過程中，定子從插槽內脫出，之后在安裝絕緣紙的過程中，可以啟動第一電機，通過第一電機帶動兩個鏈輪轉動，從而帶動限位塊轉動，限位塊轉動則可以帶動定子轉動，以便于對定子的每個孔隙進行絕緣紙安裝操作；

13、其二：本發明中，通過設置嵌紙組件和前推組件，使得可以將平整的絕緣紙放入兩個固定桿上的紙槽內，此時絕緣紙會置于支架的頂部，通過因為絕緣紙的兩端分別被兩個紙槽所抵住，因而完成了絕緣紙的定位，此時啟動第三電機，第三電機會帶動壓板向下移動，壓板向下移動時，兩個側板會先抵住絕緣紙的兩端，而側板為磁鐵所制，支架為鐵制品，因此側板會在隨壓板下壓的過程中貼合到支架的兩側，即壓板和兩個側板會分別貼合支架的頂部和兩側，從而將絕緣紙也折成和支架表面輪廓相同的形狀，并使絕緣紙貼合支架的表面；

14、其三：本發明中，通過設置調壓組件，使得在啟動第三電機的同時，第三電機的輸出軸會帶動壓桿向下移動，壓桿向下移動時，會帶動氣罐內的滑板向下移動，滑板向下移動會使第二彈簧下移，進而使活塞向下移動，活塞下移時，氣罐頂端的空間增大，氣壓減小，氣罐頂端連通固定管和連接管，而連接管連通固定套內，因此固定套內以及伸縮管內都會產生負壓，因此支架內也呈負壓狀態，多個氣孔從外界向支架內進氣，而除了支架頂端的一個氣孔呈開放狀態，其余氣孔均被絕緣紙所遮蓋，因此負壓會使絕緣紙被牢牢吸附在支架的表面，避免絕緣紙因為自身彈性而變形；

15、其四：本發明中，當絕緣紙完成彎折并固定在支架上后，可以啟動第二電機，第二電機啟動后，其輸出軸帶動連接桿向前推動，連接桿帶動伸縮管向前移動，進而使支架向前移動，絕緣紙被吸附在支架的表面，因此支架和絕緣紙會一同被送入定子的孔隙中，待支架將絕緣紙送入定子的孔隙中后，啟動第三電機，使第三電機的輸出軸向上移動，此時氣罐內的滑板和活塞向上移動，氣罐頂部的氣壓增大，支架上的各個氣孔向外排氣，因此支架表面的絕緣紙會被向外頂，此時再啟動第二電機，使第二電機帶著支架回縮，則絕緣紙被留在定子的孔隙內，而支架自身復位。

技術特征：

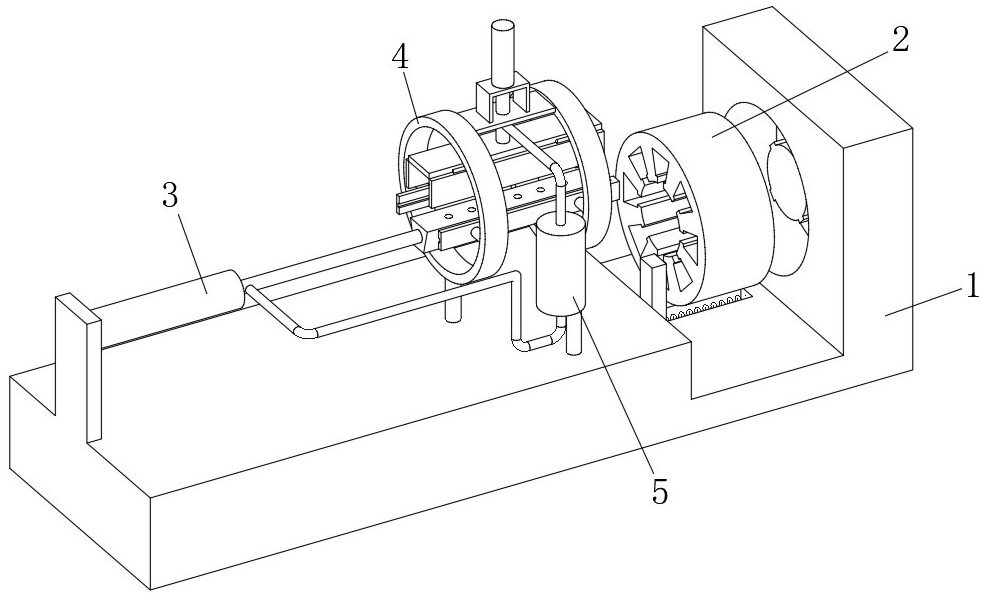

1.一種定子用嵌紙裝備，包括底座（1），其特征在于：所述底座（1）上設置有固定組件（2），所述固定組件（2）包括第一電機（22）、鏈輪（23）、鏈條（24）和限位塊（25），所述底座（1）上開設有插槽（21），所述第一電機（22）固定連接于底座（1）的內部，所述限位塊（25）轉動連接于插槽（21）的內部，兩個所述鏈輪（23）分別固定連接于限位塊（25）和第一電機（22）的輸出軸上，所述鏈條（24）套設于兩個鏈輪（23）上，所述底座（1）上設置有前推組件（3），所述前推組件（3）包括第二電機（31）、固定套（32）、伸縮管（33）、支架（34）和連接桿（36），所述第二電機（31）固定連接于底座（1）上，所述固定套（32）固定連接于第二電機（31）上，所述伸縮管（33）滑動連接于固定套（32）的內部，所述支架（34）固定連接于伸縮管（33）上，支架（34）上開設有多個氣孔（35），所述連接桿（36）固定連接于第二電機（31）的輸出軸和伸縮管（33）之間，底座（1）上設置有嵌紙組件（4），所述嵌紙組件（4）包括圓環（41）、機架（42）、第三電機（43）、壓板（44）和側板（46），兩個所述圓環（41）固定連接于底座（1）上，所述機架（42）固定連接于兩個圓環（41）上，所述第三電機（43）固定連接于機架（42）上，所述壓板（44）固定連接于第三電機（43）的輸出軸上，兩個所述側板（46）分別鉸接于壓板（44）的兩側，底座（1）上設置有調壓組件（5）。

2.根據權利要求1所述的一種定子用嵌紙裝備，其特征在于：所述固定組件（2）還包括限位桿（27）和第一彈簧（28），底座（1）上開設有底槽（26），所述限位桿（27）滑動連接于底槽（26）的內部，所述第一彈簧（28）固定連接于限位桿（27）和底槽（26）的內壁之間。

3.根據權利要求1所述的一種定子用嵌紙裝備，其特征在于：所述嵌紙組件（4）還包括彈簧鉸鏈（45），多個所述彈簧鉸鏈（45）分別設置于壓板（44）的兩側，兩個側板（46）分別鉸接于多個彈簧鉸鏈（45）上。

4.根據權利要求3所述的一種定子用嵌紙裝備，其特征在于：所述側板（46）為磁性材質，所述支架（34）為鐵制。

5.根據權利要求3所述的一種定子用嵌紙裝備，其特征在于：所述嵌紙組件（4）還包括固定桿（47）和紙槽（48），兩個所述固定桿（47）固定連接于兩個圓環（41）的內部，兩個所述紙槽（48）分別開設于兩個固定桿（47）上。

6.根據權利要求5所述的一種定子用嵌紙裝備，其特征在于：所述固定桿（47）呈“l”字形，且兩個固定桿（47）對稱設置于支架（34）的兩側。

7.根據權利要求1所述的一種定子用嵌紙裝備，其特征在于：所述調壓組件（5）包括氣罐（51）、壓桿（55）和連接管（57），所述壓桿（55）固定連接于第三電機（43）的輸出軸上，所述氣罐（51）固定連接于底座（1）上，且壓桿（55）與氣罐（51）滑動連接，所述連接管（57）的一端固定連接于氣罐（51）的底部，連接管（57）的另一端固定連接于固定套（32）上。

8.根據權利要求7所述的一種定子用嵌紙裝備，其特征在于：所述調壓組件（5）還包括滑板（52）、活塞（53）、第二彈簧（54）和固定管（56），所述滑板（52）和所述活塞（53）均滑動連接于氣罐（51）的內部，所述第二彈簧（54）固定連接于滑板（52）和活塞（53）之間，所述固定管（56）固定連接于氣罐（51）的底部內壁上，且滑板（52）和活塞（53）均與固定管（56）滑動連接，固定管（56）的底端與連接管（57）連通。

9.根據權利要求8所述的一種定子用嵌紙裝備，其特征在于：所述氣罐（51）的底部和所述滑板（52）上均開設有通孔（58），活塞（53）位于滑板（52）的上方，固定管（56）的遠離連接管（57）的一端位于活塞（53）的上方。

技術總結
本發明涉及電機生產技術領域，具體是一種定子用嵌紙裝備，包括底座，所述底座上設置有固定組件，所述固定組件包括第一電機、鏈輪、鏈條和限位塊，所述底座上設置有前推組件，所述前推組件包括第二電機、固定套、伸縮管、支架、氣孔和連接桿，底座上設置有嵌紙組件，所述嵌紙組件包括圓環、機架、第三電機、壓板和側板，兩個所述圓環固定連接于底座上，所述機架固定連接于兩個圓環上，所述第三電機固定連接于機架上，所述壓板固定連接于第三電機的輸出軸上，底座上設置有調壓組件；本發明能夠將絕緣紙彎折成型后，使絕緣紙保持固定，從而使絕緣紙能夠準確插入定子的孔隙內，避免絕緣紙因為自身彈性而改變形狀，進而造成絕緣紙無法插入定子孔隙的問題。

技術研發人員：朱銀波,李學軍,鞠麗華,吳廣,朱月萍,黃寅
受保護的技術使用者：江蘇大中電機股份有限公司
技術研發日：
技術公布日：2025/4/24
