本發明涉及風光互補，具體涉及一種具有風光互補充電功能的集中充電裝置柜。

背景技術：

1、充電柜是一種集成了多個充電終端的設備，用于為各類電子設備或電動交通工具提供充電服務。它通常由多個獨立的充電插口或端口組成，能夠同時為多個設備提供電力，廣泛應用于各種公共場所。風光互補充電柜是一種結合了風能和太陽能的充電設備，其工作原理是利用風力發電機和太陽能電池板共同發電，結合風能和太陽能的優勢，在不同天氣條件下提高充電設備的穩定性和可靠性。

2、在中國專利（申請號為：cn202021093886.6）中，公開了一種具有風光互補充電功能的集中充電裝置柜，包括充電裝置柜，所述充電裝置柜的頂部設置有角度調節機構。該專利與現有技術中都是通過設置復雜的光捕捉結構來提高光伏發電板采光效率，來提高發電效率，該結構只適用于單面光伏板的設置，采光效果有限，且光捕捉結構成本過高，同時在實際使用過程中，光伏發電組件與風力發電組件之間需要設置較遠的間距，以防止光伏發電組件阻擋風力或風力發電組件遮擋陽光，這就導致充電柜整體占地面積大，鋪設成本高。

技術實現思路

1、本發明的目的在于：為解決上述問題，本發明提供了一種具有風光互補充電功能的集中充電裝置柜。

2、本發明為了實現上述目的具體采用以下技術方案：

3、一種具有風光互補充電功能的集中充電裝置柜，包括充電柜，所述充電柜的頂部安裝有太陽能發電板，太陽能發電板呈人字形設計，所述充電柜的右側設置有風力發電機，風力發電機的頂部設置有輸入軸，所述輸入軸的頂部設置有導向滑軸，所述導向滑軸的外側套接有軸套，軸套能沿著導向滑軸上下滑動；

4、所述軸套的外側設置有外包件，所述外包件的外表面等間距設置有多組連接組件，連接組件由一組中心連接柱和兩組連桿組成，所述中心連接柱的外側固定連接有可變扇葉，可變扇葉與外包件均為凹面結構，可變扇葉的外凸面為反射面，可變扇葉的上半部與下半部分均設置有鉸接件，連桿與鉸接件相鉸接。

5、進一步地，所述導向滑軸的橫截面呈矩形設計。

6、進一步地，所述風力發電機的頂部固定安裝有電動伸縮桿，所述電動伸縮桿的伸縮端固定安裝有軸接組件，所述軸套轉動安裝在軸接組件上。

7、進一步地，所述軸接組件包括軸接件，軸接件固定安裝在電動伸縮桿的伸縮端上，所述軸接件的外側設置有安裝半環，安裝半環的外側安裝有軸接環，所述軸套的外側開設有連接環槽，所述連接環槽的內部套接有軸承，安裝半環與軸接環套接在軸承的外側。

8、進一步地，所述外包件的長度與軸套的周長相同。

9、進一步地，所述軸套的外側開設有繩孔，繩孔貫穿至軸套內部，所述外包件的兩端均固定連接有傳動繩，所述傳動繩位于外包件的外凸面，所述傳動繩穿過繩孔與導向滑軸相連接，所述外包件外凸面的中間固定連接有復位彈條。

10、進一步地，所述軸套的內部轉動安裝有定滑輪，傳動繩通過定滑輪改變傳動方向。

11、進一步地，所述軸套的外側開設有彈條收納環槽，復位彈條能收納在彈條收納環槽中。

12、進一步地，所述可變扇葉設置有五組，所述可變扇葉的高度大于外包件的高度。

13、本發明的有益效果如下：

14、1、本發明通過外包件與可變扇葉的設置，外包件展開時，使可變扇葉平行排列在一起，同時外包件恢復成凹面型，且凹面朝向光伏板，此時外包件通過自身形變使可變扇葉彎曲，可變產業形成弧形，且開口朝向光伏板，此時可變扇葉能對陽光起到反射作用，將陽光反射至背向太陽能發電板上，因此太陽能發電板可以設置呈人字形，能極大地提高發電效率。

15、2、本發明通過可變扇葉呈凹面設計，有助于提高氣流的引導效率，從而提高風扇的風力輸出和氣流量，提高風力發電效率。

16、3、本發明通過可升降軸套設置，在風力發電時，軸套帶動可變扇葉上升至太陽能發電板的上方，在光伏發電時，下降至太陽能發電板位置，反射陽光，整體發電效率高。

技術特征：

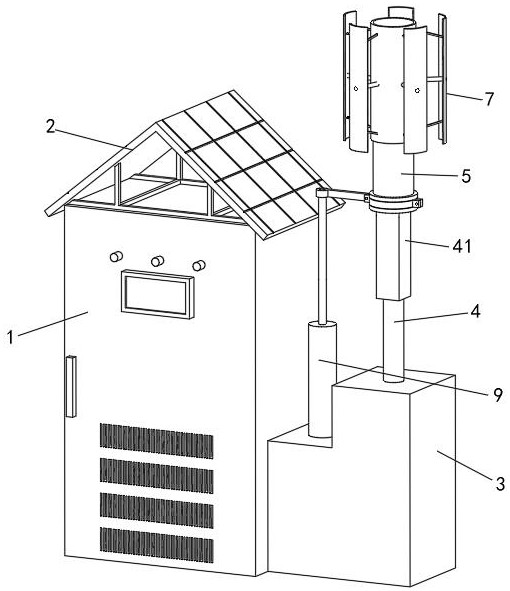

1.一種具有風光互補充電功能的集中充電裝置柜，包括充電柜（1），其特征在于，所述充電柜（1）的頂部安裝有太陽能發電板（2），太陽能發電板（2）呈人字形設計，所述充電柜（1）的右側設置有風力發電機（3），風力發電機（3）的頂部設置有輸入軸（4），所述輸入軸（4）的頂部設置有導向滑軸（41），所述導向滑軸（41）的外側套接有軸套（5），軸套（5）能沿著導向滑軸（41）上下滑動；

2.根據權利要求1所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述導向滑軸（41）的橫截面呈矩形設計。

3.根據權利要求2所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述風力發電機（3）的頂部固定安裝有電動伸縮桿（9），所述電動伸縮桿（9）的伸縮端固定安裝有軸接組件，所述軸套（5）轉動安裝在軸接組件上。

4.根據權利要求3所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述軸接組件包括軸接件（10），軸接件（10）固定安裝在電動伸縮桿（9）的伸縮端上，所述軸接件（10）的外側設置有安裝半環，安裝半環的外側安裝有軸接環（101），所述軸套（5）的外側開設有連接環槽（51），所述連接環槽（51）的內部套接有軸承（102），安裝半環與軸接環（101）套接在軸承（102）的外側。

5.根據權利要求1所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述外包件（6）的長度與軸套（5）的周長相同。

6.根據權利要求5所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述軸套（5）的外側開設有繩孔，繩孔貫穿至軸套（5）內部，所述外包件（6）的兩端均固定連接有傳動繩（8），所述傳動繩（8）位于外包件（6）的外凸面，所述傳動繩（8）穿過繩孔與導向滑軸（41）相連接，所述外包件（6）外凸面的中間固定連接有復位彈條（61）。

7.根據權利要求6所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述軸套（5）的內部轉動安裝有定滑輪（53），傳動繩（8）通過定滑輪（53）改變傳動方向。

8.根據權利要求7所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述軸套（5）的外側開設有彈條收納環槽（52），復位彈條（61）能收納在彈條收納環槽（52）中。

9.根據權利要求1所述的一種具有風光互補充電功能的集中充電裝置柜，其特征在于，所述可變扇葉（7）設置有五組，所述可變扇葉（7）的高度大于外包件（6）的高度。

技術總結
本發明公開了一種具有風光互補充電功能的集中充電裝置柜，涉及風光互補技術領域。本發明包括充電柜，所述充電柜的頂部安裝有太陽能發電板，太陽能發電板呈人字形設計，所述充電柜的右側設置有風力發電機，風力發電機的頂部設置有輸入軸，所述輸入軸的頂部設置有導向滑軸，所述導向滑軸的外側套接有軸套，所述軸套的外側設置有外包件。通過外包件與可變扇葉的設置，外包件展開時，使可變扇葉平行排列在一起，同時外包件恢復成凹面型，且凹面朝向光伏板，此時外包件通過自身形變使可變扇葉彎曲，可變產業形成弧形，將陽光反射至背向太陽能發電板上，因此太陽能發電板可以設置呈人字形，能極大地提高發電效率。
