本發明涉及電機控制,尤其涉及一種無感方波控制的反電動勢采樣機制及控制系統。
背景技術:
1、在直流無刷電機(brushless?direct?current?motor?,bldc)的無感方波控制中,電機的反電動勢通常被采集作為過零點換相算法的關鍵輸入,零點換相算法為bldc控制中的一種控制算法,通過檢測bldc電機三相的端電壓,通過端電壓大小判斷過零點,來確定轉子位置,從而根據轉子位置控制電流可以實現無刷電機的轉動速度的調整,檢測bldc的三相端電壓,然后進行反電動勢過零點判斷,也就是每次過零點檢測需要采集三相端的3個模擬數據,采樣消耗的時間較長。
技術實現思路
1、本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此,本發明的一個目的在于提出一種無感方波控制的反電動勢采樣機制及控制系統,以實現縮短采樣消耗時間。

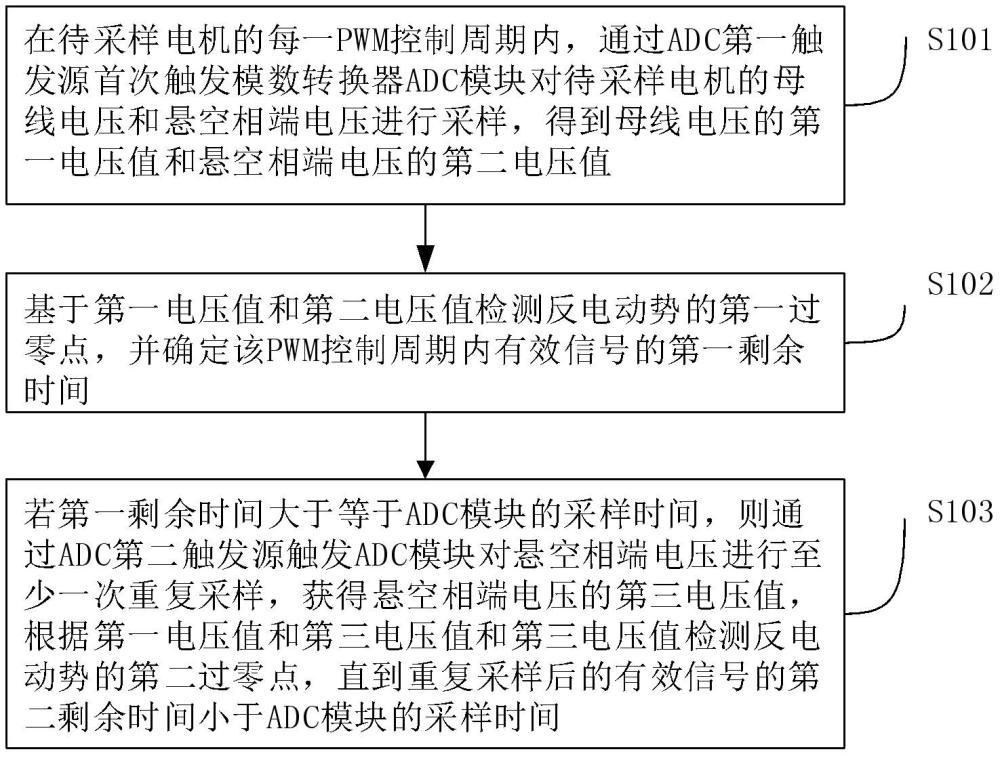

2、根據本發明實施例的第一方面,提供了一種無感方波控制的反電動勢采樣機制,所述采樣機制包括:
3、在待采樣電機的每一pwm(pulse-width?modulation,脈沖寬度調制技術)控制周期內,通過adc第一觸發源首次觸發模數轉換器adc模塊(analog-to-digital?converter,模數轉換器)對所述待采樣電機的母線電壓和懸空相端電壓進行采樣,得到母線電壓的第一電壓值和懸空相端電壓的第二電壓值;
4、基于所述第一電壓值和所述第二電壓值檢測反電動勢的第一過零點,并確定該pwm控制周期內有效信號的第一剩余時間;
5、若第一剩余時間大于等于adc模塊的采樣時間,則通過adc第二觸發源觸發adc模塊對懸空相端電壓進行至少一次重復采樣,獲得懸空相端電壓的第三電壓值,根據第一電壓值和第三電壓值和第三電壓值檢測反電動勢的第二過零點,直到重復采樣后的有效信號的第二剩余時間小于adc模塊的采樣時間。
6、可選的,所述adc模塊配置有多通道綜合觸發機制,所述多通道綜合觸發機制包括至少兩個觸發源,其中包括所述adc第一觸發源和所述adc第二觸發源,所述第一觸發源為pwm定時模塊的更新事件觸發源;所述第二觸發源為軟件觸發源。
7、可選的,所述多通道綜合觸發機制中,任一觸發源被配置為使能所述adc模塊的一個或者多個采樣通道。
8、可選的,所述觸發模數轉換器adc模塊對所述待采樣電機的母線電壓和懸空相端電壓進行采樣,包括:
9、在所述adc第一觸發源被配置為使能多個目標采樣通道的情況下,觸發所述adc模塊依次對所述目標采樣通道進行采樣,所述目標采樣通道包括母線電壓和懸空相端電壓對應的采樣通道。
10、可選的,所述adc第一觸發源包括以下至少一項:
11、定時器、事件輸出模塊。
12、可選的,所述adc第二觸發源被配置為具有以下觸發條件:
13、當預設的控制器程序運行至程序目標位置時觸發。
14、可選的,所述基于所述第一電壓值和所述第二電壓值檢測反電動勢的第一過零點,包括:
15、若所述第二電壓值為所述第一電壓值的一半,則采集所述第二電壓值的時間點為第一過零點。
16、根據本發明實施例的第二方面,提供了一種無感方波控制的反電動勢采樣控制系統,所述控制系統包括:三相半橋驅動電路、微控制單元mcu;
17、所述mcu,用于存儲計算機程序,所述計算機程序被配置為上述任一項所述的無感方波控制的反電動勢采樣機制,確定反電動勢的過零點;
18、所述三相半橋驅動電路,用于基于所確定的過零點控制待采樣電機的換相操作。
19、本發明實施例提供的方案中,這樣,按照本發明實施例提供的方案,每一pwm控制周期內就只需要采集母線電壓和懸空相端電壓,所得電壓值就可以進行過零點檢測,不需要采集全部的三相端電壓,每次檢測最多只需要采集兩個數據,而且母線電壓的第一電壓值只需要采集一次,減少了所需的adc模塊的采樣通道個數,縮短了采樣消耗的時間,也就能夠更快地檢測到過零點,從而提高后續電機控制的效率和無感方波算法的換向檢測精度。
20、并且,通過adc第一觸發源和adc第二觸發源的結合使用,能夠在adc的采樣時間允許的情況下,在一個pwm控制周期內盡量多次地嘗試檢測過零點,也能夠提高檢測精度。
21、本發明附加的方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本發明的實踐了解到。
1.一種無感方波控制的反電動勢采樣機制,其特征在于,所述采樣機制包括:
2.根據權利要求1所述的無感方波控制的反電動勢采樣機制,其特征在于,所述adc模塊配置有多通道綜合觸發機制,所述多通道綜合觸發機制包括至少兩個觸發源,其中包括所述adc第一觸發源和所述adc第二觸發源,所述第一觸發源為pwm定時模塊的更新事件觸發源;所述第二觸發源為軟件觸發源。
3.根據權利要求2所述的無感方波控制的反電動勢采樣機制,其特征在于,所述多通道綜合觸發機制中,任一觸發源被配置為使能所述adc模塊的一個或者多個采樣通道。
4.根據權利要求3所述的無感方波控制的反電動勢采樣機制,其特征在于,所述觸發模數轉換器adc模塊對所述待采樣電機的母線電壓和懸空相端電壓進行采樣,包括:
5.根據權利要求1所述的無感方波控制的反電動勢采樣機制,其特征在于,所述adc第一觸發源包括以下至少一項:
6.根據權利要求1所述的無感方波控制的反電動勢采樣機制,其特征在于,所述adc第二觸發源被配置為具有以下觸發條件:
7.根據權利要求1所述的無感方波控制的反電動勢采樣機制,其特征在于,所述基于所述第一電壓值和所述第二電壓值檢測反電動勢的第一過零點,包括:
8.一種無感方波控制的反電動勢采樣控制系統,其特征在于,所述控制系統包括:三相半橋驅動電路、微控制單元mcu;
