本發明涉及水泵用電機，具體為一種水泵用電機及其控制方法。

背景技術：

1、水泵用電機是專為驅動水泵而設計的電動機。這種電機通常與水泵集成在一起，形成一個緊湊且高效的水泵系統。它們的主要功能是將電能轉換為機械能，從而驅動水泵的葉輪旋轉，進而實現液體的輸送或增壓。

2、如公告號為cn117748836b的一種水泵用驅動電機雖然能夠在使用電機的同時開啟換流機構，通過換流機構可以將冷卻腔內部靜止?fàn)顟B(tài)的冷卻液轉換為流動狀態，從而使得內側的冷卻液與外側的冷卻液循環流動，以提高冷卻效果，從而提高轉軸的使用壽命，但是水泵用電機在實際應用當中容易受外在因素或者不當操作影響，出現進出水流量不一致的情況：

3、水泵出液口一般通過管道（主要是軟管）連接形成通道以滿足不同地形和條件的使用需求，但是水泵用電機在實際應用當中容易受外在因素或者不當操作影響，導致外部連接軟管受到壓迫、折疊等，而水泵功率持續不變，單位時間內進水量保持恒定而出水量降低會導致水泵內以及管道系統內水壓逐漸增大，如果工作人員未能夠及時消除軟管的外部不良因素影響，水壓持續增大最終會沖破某些薄弱的銜接環節發生噴水現象，如水泵與軟管的連接處、軟管折痕處等，而且一旦軟管折疊，水壓會短時間內驟增，甚至于工作人員來不及反應就會快速?zèng)_破薄弱的銜接環節發生噴水現象，只能夠依靠作業人員的監護和經驗來最大程度規避外部管路所受的影響。

4、針對上述問題，急需在原有水泵用電機的基礎上進行創新設計。

技術實現思路

1、本發明技術方案針對現有技術解決方案過于單一的技術問題，提供了顯著不同于現有技術的解決方案，具體地本發明的目的在于提供一種水泵用電機及其控制方法，以解決上述背景技術提出水泵用電機在實際應用當中容易受外在因素或者不當操作影響出現進出水流量不一致的情況的問題。

2、為實現上述目的，本發明提供如下技術方案：一種水泵用電機，包括殼體、安裝在殼體外的電機、與殼體外壁相連通的延伸倉以及設置在殼體底部受電機驅動的水泵，還包括設置在殼體內與電機輸出端相固定連接的第一軸桿、與水泵葉輪同軸連接的主軸桿、套設在第一軸桿上的第一摩擦輪、與第一摩擦輪摩擦面相接觸且套設在主軸桿上基于水壓升降調整葉輪變速和停轉的離合結構，所述第一軸桿靠近電機的輸出端處套設有第二摩擦輪，所述第二摩擦輪的正下方滑動設置有變速組件，且變速組件通過傳動組件與離合結構相連接。

3、優選的，所述離合結構包括套設在主軸桿上且與第一摩擦輪相接觸的雙向飛輪、轉動設置在雙向飛輪底部的連接套、固定連接在連接套外壁的銜接塊以及通過傳壓管與水泵出液口相連通的壓力管，所述壓力管內滑動設置有頂升桿，且頂升桿位于壓力管內的一端設置有活塞，且活塞的頂部連接有復位彈簧。

4、優選的，所述頂升桿的頂部與銜接塊的一側套設有撥桿，所述撥桿的居中處設置有旋轉軸，且旋轉軸的一端與殼體的內壁相連接，所述連接套的底部設置有第一彈簧，所述第一彈簧套設在主軸桿上，所述第一彈簧的底部與殼體的底部?jī)?nèi)壁相連接。

5、優選的，所述變速組件包括固定在殼體內壁的導軌、滑動設置在導軌內的第二軸桿以及通過軸承轉動連接在第二軸桿端部的變速飛輪。

6、優選的，所述變速飛輪與第二摩擦輪相接觸，且變速飛輪與第二摩擦輪之間形成變速傳動，所述變速飛輪的摩擦面與雙向飛輪的底部摩擦面相接觸以形成低速傳動。

7、優選的，所述傳動組件包括套設在第二軸桿上的固定套、通過第一連接桿與固定套相固定連接的第一齒板、通過第二連接桿與連接套相固定連接的第二齒板以及軸心桿端部設置在延伸倉內的傳動齒輪。

8、優選的，所述軸心桿與傳動齒輪之間設置有軸承以供傳動齒輪受驅自轉，且傳動齒輪分別與第一齒板、第二齒板相嚙合，所述第一齒板與第二齒板的齒牙處均設置有限位塊。

9、優選的，所述軸心桿置于延伸倉內的一端套設有限定滑塊，所述限定滑塊的底部固定連接有伸縮桿，且伸縮桿上套設有第二彈簧。

10、優選的，所述主軸桿的外壁開設有驅動滑槽，且雙向飛輪的內壁固定連接有與驅動滑槽相滑動適配的驅動塊。

11、一種水泵用電機的控制方法，包括以下步驟：

12、s1、減速階段：當水泵外部連接軟管受到壓迫、折疊時，壓力管內部水壓在短時間增大，使撥桿旋轉帶動雙向飛輪向下移動，并通過第二齒板驅使傳動齒輪旋轉，位于傳動齒輪另一側的第一齒板則帶動變速飛輪向上移動，使第二摩擦輪與變速飛輪以及雙向飛輪形成降速旋轉，從而放緩葉輪的吸水速率，實現葉輪減速旋轉；

13、s2、動力離合階段：當步驟s1中降速控制不足以解決水壓持續增大的問題時，此時水泵內的靜壓強繼續增加，而壓強增高則使頂升桿頂升的更高，使撥桿的傾斜角度更加大、雙向飛輪下降的距離更多，使變速飛輪與雙向飛輪同步向下移動并解除與第二摩擦輪的接觸使葉輪停轉，實現動力離合；

14、s3、動力恢復階段：

15、s3-1：當工作人員對水泵出液口檢修后，水流恢復暢通，壓力管內的壓力恢復，使雙向飛輪向上復位移動并使變速飛輪優先接觸到第二摩擦輪從而先驅動雙向飛輪慢速旋轉，實現葉輪動力的慢速銜接；

16、s3-2：隨著雙向飛輪帶動第二齒板繼續上升，借助傳動齒輪的傳動，使得與傳動齒輪相嚙合的第一齒板帶動變速飛輪下移，從而解除變速飛輪與第二摩擦輪的接觸，隨即雙向飛輪接觸到第一摩擦輪，使雙向飛輪以及受其驅動的水泵葉輪與電機的輸出端形成同軸速率的旋轉并恢復正常工作狀態。

17、與現有技術相比，本發明的有益效果是：

18、1、水泵用電機在實際應用當中容易受外在因素或者不當操作影響導致外部連接軟管受到壓迫、折疊時，傳壓管內的水壓會在短時間內增大并向上擠壓活塞，從而使與活塞連接的頂升桿上升并頂推撥桿，撥桿旋轉帶動雙向飛輪向下移動，并通過第二齒板驅使傳動齒輪旋轉，位于傳動齒輪另一側的第一齒板則帶動變速飛輪向上移動，使第二摩擦輪與變速飛輪以及雙向飛輪形成降速旋轉，從而使葉輪的旋轉抽吸速率降低，且流速的降低也能夠延長水壓沖破薄弱環節的時間從而給工作人員留出一定的檢查時間；

19、2、當降速控制不足以解決水壓持續增大的問題時，此時水泵內的靜壓強繼續增加，這時過高的壓強推動著水流將活塞頂升的更高，而此時撥桿的傾斜角度更加大，并使雙向飛輪下降的距離更多，且因第一齒板與第二齒板的齒牙處設置有限位塊，此時齒牙在嚙合傳動齒輪時接觸到限位塊，并通過限位塊帶動著傳動齒輪向下施加負壓力，此時傳動齒輪的軸心桿驅動著限定滑塊向下擠壓伸縮桿以及套設在伸縮桿上的第二彈簧，從而使變速飛輪與雙向飛輪同步向下移動并解除與第二摩擦輪的接觸，從而使葉輪停轉，實現動力離合，且停止出水的水泵有助于工作人員檢查到水泵出現的問題。

技術特征：

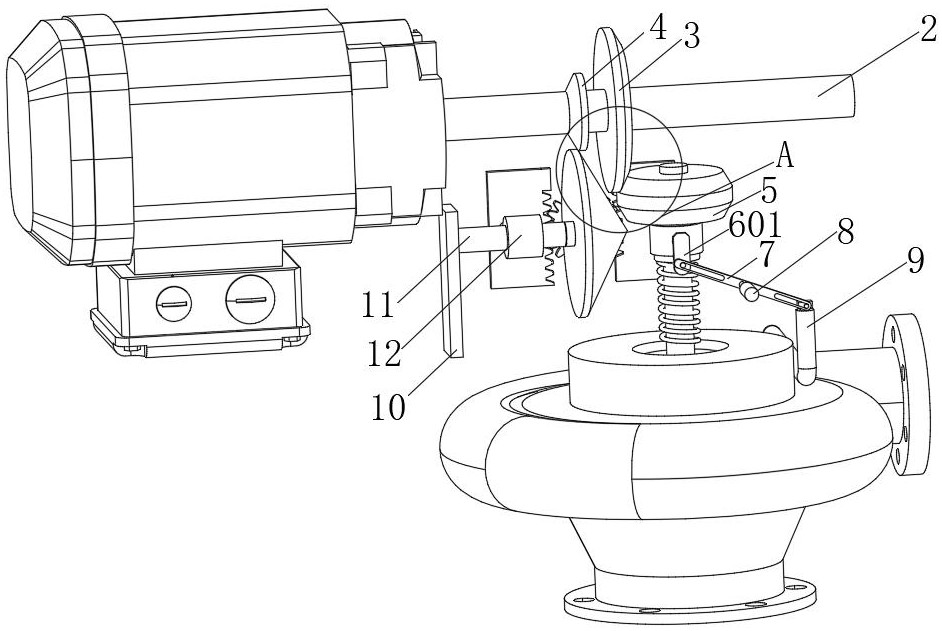

1.一種水泵用電機，包括殼體（1）、安裝在殼體（1）外的電機、與殼體（1）外壁相連通的延伸倉（101）以及設置在殼體（1）底部受電機驅動的水泵，其特征在于：還包括設置在殼體（1）內與電機輸出端相固定連接的第一軸桿（2）、與水泵葉輪同軸連接的主軸桿、套設在第一軸桿（2）上的第一摩擦輪（3）、與第一摩擦輪（3）摩擦面相接觸且套設在主軸桿上基于水壓升降調整葉輪變速和停轉的離合結構，所述第一軸桿（2）靠近電機的輸出端處套設有第二摩擦輪（4），所述第二摩擦輪（4）的正下方滑動設置有變速組件，且變速組件通過傳動組件與離合結構相連接。

2.根據權利要求1所述的一種水泵用電機，其特征在于：所述離合結構包括套設在主軸桿上且與第一摩擦輪（3）相接觸的雙向飛輪（5）、轉動設置在雙向飛輪（5）底部的連接套（6）、固定連接在連接套（6）外壁的銜接塊（601）以及通過傳壓管（18）與水泵出液口相連通的壓力管（9），所述壓力管（9）內滑動設置有頂升桿（13），且頂升桿（13）位于壓力管（9）內的一端設置有活塞，且活塞的頂部連接有復位彈簧。

3.根據權利要求2所述的一種水泵用電機，其特征在于：所述頂升桿（13）的頂部與銜接塊（601）的一側套設有撥桿（7），所述撥桿（7）的居中處設置有旋轉軸（8），且旋轉軸（8）的一端與殼體（1）的內壁相連接，所述連接套（6）的底部設置有第一彈簧，所述第一彈簧套設在主軸桿上，所述第一彈簧的底部與殼體（1）的底部?jī)?nèi)壁相連接。

4.根據權利要求3所述的一種水泵用電機，其特征在于：所述變速組件包括固定在殼體（1）內壁的導軌（10）、滑動設置在導軌（10）內的第二軸桿（11）以及通過軸承轉動連接在第二軸桿（11）端部的變速飛輪（19）。

5.根據權利要求4所述的一種水泵用電機，其特征在于：所述變速飛輪（19）與第二摩擦輪（4）相接觸，且變速飛輪（19）與第二摩擦輪（4）之間形成變速傳動，所述變速飛輪（19）的摩擦面與雙向飛輪（5）的底部摩擦面相接觸以形成低速傳動。

6.根據權利要求4所述的一種水泵用電機，其特征在于：所述傳動組件包括套設在第二軸桿（11）上的固定套（12）、通過第一連接桿與固定套（12）相固定連接的第一齒板（14）、通過第二連接桿與連接套（6）相固定連接的第二齒板（15）以及軸心桿端部設置在延伸倉（101）內的傳動齒輪（16）。

7.根據權利要求6所述的一種水泵用電機，其特征在于：所述軸心桿與傳動齒輪（16）之間設置有軸承以供傳動齒輪（16）受驅自轉，且傳動齒輪（16）分別與第一齒板（14）、第二齒板（15）相嚙合，所述第一齒板（14）與第二齒板（15）的齒牙處均設置有限位塊。

8.根據權利要求6所述的一種水泵用電機，其特征在于：所述軸心桿置于延伸倉（101）內的一端套設有限定滑塊，所述限定滑塊的底部固定連接有伸縮桿（17），且伸縮桿（17）上套設有第二彈簧。

9.根據權利要求2所述的一種水泵用電機，其特征在于：所述主軸桿的外壁開設有驅動滑槽，且雙向飛輪（5）的內壁固定連接有與驅動滑槽滑動適配的驅動塊。

10.一種水泵用電機的控制方法，適用于權利要求6至權利要求8任一項所述的一種水泵用電機，其特征在于，該控制方法包括以下步驟：

技術總結
本發明公開了一種水泵用電機及其控制方法，涉及水泵用電機技術領域，包括殼體、安裝在殼體外的電機、與殼體外壁相連通的延伸倉以及設置在殼體底部受電機驅動的水泵，還包括設置在殼體內與電機輸出端相固定連接的第一軸桿、與水泵葉輪同軸連接的主軸桿、套設在第一軸桿上的第一摩擦輪、與第一摩擦輪摩擦面相接觸且套設在主軸桿上基于水壓升降調整葉輪變速和停轉的離合結構，所述第一軸桿靠近電機的輸出端處套設有第二摩擦輪，所述第二摩擦輪的正下方滑動設置有變速組件，且變速組件通過傳動組件與離合結構相連接。通過本發明，解決了水泵用電機在實際應用當中容易受外在因素或者不當操作影響出現進出水流量不一致的情況。

技術研發人員：彭東琨,彭帥
受保護的技術使用者：佛山市順德區樂普達電機有限公司
技術研發日：
技術公布日：2025/4/24
