本發明屬于計量箱，尤其涉及一種自清潔戶外電力計量箱。

背景技術：

1、戶外電力計量箱是一種用于安裝和保護電力計量設備的設施，通常用于電力系統的配電網絡中。其主要功能是測量和記錄電力消耗，以便進行電力計費和管理。

2、在公告號為cn221633118u的中國發明專利中公開了一種戶外電能計量柜，通過溫度傳感器將信號傳輸給控制器，控制器能夠接收溫度傳感器的信號進而對軸流風機的開啟和關閉進行控制，通過此種方式既保證了對戶外電能計量柜的通風散熱又節約了電能；通過電機帶動條形毛刷轉動，條形毛刷的刷毛與第一濾網網面接觸可清除第一濾網網面上堆積的漂浮雜質，以此保證第一濾網處的空氣流通量；時控開關的設置能夠定時啟動電機來進行第一濾網網面漂浮雜質的清除，有效節省了電能的消耗。

3、然而，該裝置在刷動的過程中，灰塵和漂浮雜質容易飄散，然后再次落在濾網上，去除雜質的效果較差。

技術實現思路

1、本發明目的是提供一種自清潔戶外電力計量箱，能夠有效清理濾網上漂浮雜質，并且清理后能夠及時地將清掃后的灰塵吹走，避免再次殘留在濾網上。

2、本發明解決上述問題采用的技術方案是：一種自清潔戶外電力計量箱，包括：

3、箱體，箱體的內壁安裝有軸流風機以及控制器，箱體內壁的側部設有安裝口，安裝口的內部安裝有濾板，濾板上抵接設有刷板；

4、箱體內壁的底部固定連接有用于將所述濾板處漂浮的雜質和灰塵吹走的吹風組件；

5、用于驅動所述刷板以及所述吹風組件的驅動組件；

6、所述驅動組件包括主驅動部、第一驅動部以及第二驅動部，所述第一驅動部和第二驅動部由所述主驅動部所驅動，所述第一驅動部用于驅動所述刷板沿所述濾板往復移動，所述第二驅動部用于驅動所述吹風組件將所述濾板處漂浮的雜質和灰塵吹走；

7、其中，通過吹風組件與刷板移動的協同作用，可在刷板刮除濾網表面雜質的同時，立即將脫落的灰塵和漂浮物吹離濾網區域（尤其是向特定收集方向進行吹掃），避免因氣流擾動導致雜質二次附著，顯著提升清潔效果。

8、此外，吹風組件的定向氣流可覆蓋濾網表面，形成"清掃+吹離"的雙重作用機制，相較于單純機械刷動，能更高效地完成雜質清除。

9、通過設置驅動組件，以實現自動化吹離處理，減少人工清理頻次，同時避免雜質長期堆積導致的濾網堵塞，延長濾網和風機的使用壽命。

10、相比于依賴定時清掃相比，吹風組件僅在刷板動作時聯動啟動（通過主驅動部統一控制），避免獨立驅動帶來協調不一致的問題，一方面保證了清潔效果始終如一，另一方面避免了刷板或者吹風組件單獨工作，符合電能節約的設計需求。

11、所述吹風組件包括扇動板，以及可拆卸地設置在所述扇動板上的內側刷。

12、特別的，設置所述內側刷時，扇動板對濾板的吹掃功能會減弱，但是內側刷可以往復對濾板的內側進行清掃，可以在灰塵存量較低的情況下深度清理濾板。

13、進一步優選的技術方案在于：箱體底側固定連接有安裝盒，安裝盒的內部安裝有所述驅動組件；

14、所述主驅動部包括電機，固定連接在所述電機轉子端部的長桿，固定連接在所述長桿端部的第一斜齒輪；

15、所述第一驅動部包括與所述第一斜齒輪嚙合的第二斜齒輪，貫穿連接所述第二斜齒輪軸心處且底端轉動連接在安裝盒內壁的底部的絲桿，螺紋連接在所述絲桿上的調節筒，滑動連接在所述調節筒外側且底部固定連接在安裝盒的頂部的固定筒，滑動連接在所述調節筒外側且固定安裝在箱體的內壁上的u形管，滑動連接在所述u形管相對于調節筒另一端的活塞桿；

16、所述刷板固定連接在所述活塞桿的底端。

17、進一步優選的技術方案在于：所述主驅動部還包括固定套接在所述絲桿上的第四斜齒輪；

18、進一步優選的技術方案在于：所述長桿的外側安裝有帶座軸承，所述帶座軸承的頂部固定連接在安裝盒內壁的頂部。

19、進一步優選的技術方案在于：所述電機的底部安裝有支撐座，支撐座的底部固定連接在安裝盒內壁的底部。

20、進一步優選的技術方案在于：所述調節筒的表面固定連接有卡塊，固定筒的內壁上設有供卡塊移動的垂直卡槽。

21、進一步優選的技術方案在于：所述垂直齒板的一側固定連接有導軌板，支撐板內壁的一側設有直線導槽，導軌板滑動設置在直線導槽的內部。

22、進一步優選的技術方案在于：所述支撐板的頂部設有供垂直齒板穿過的穿口。

23、進一步優選的技術方案在于：所述支撐板上安裝有安裝軸承，所述吊桿安裝在安裝軸承的內部。

24、進一步優選的技術方案在于：所述箱體上固定連接有位于所述濾板下側的收集盒。

25、綜上，本發明具有以下有益之處：

26、1.本發明技術方案的核心創新在于通過機械清掃與氣流吹離的時序配合，解決了現有技術中"邊掃邊落"的二次污染問題，實現了濾網自清潔過程的閉環控制，通過設置吹風組件，在對濾板表面進行清理時，啟動電機，使得長桿進行轉動，從而使得第四斜齒輪通過第三斜齒輪帶著傳動桿進行轉動，使得轉盤轉動，在連桿的作用下，垂直齒板在垂直方向進行上下往復移動，進而使得傳動齒輪來回偏轉，使得吊桿帶著扇動板進行上下來回?cái)[動，從而實現向?yàn)V板表面扇風，將刷動濾板表面時產生的漂浮的雜質和灰塵吹走，減少了漂浮的雜質和灰塵對濾板清潔造成的影響，提高了裝置的清理效果。

27、2.本發明通過設置驅動組件，啟動電機，長桿帶著第一斜齒輪進行轉動，使得第二斜齒輪帶著絲桿進行轉動，進而使得調節筒順著固定筒向上移動，從而使得固定筒向著u形管的內部移動，在大氣壓強的作用下，使得活塞桿帶著刷板對著濾板的表面進行上下來回刷動，從而將濾板表面的灰塵和雜質刷除，方便了對濾板的表面進行清理，保證了裝置內的空氣流通。

技術特征：

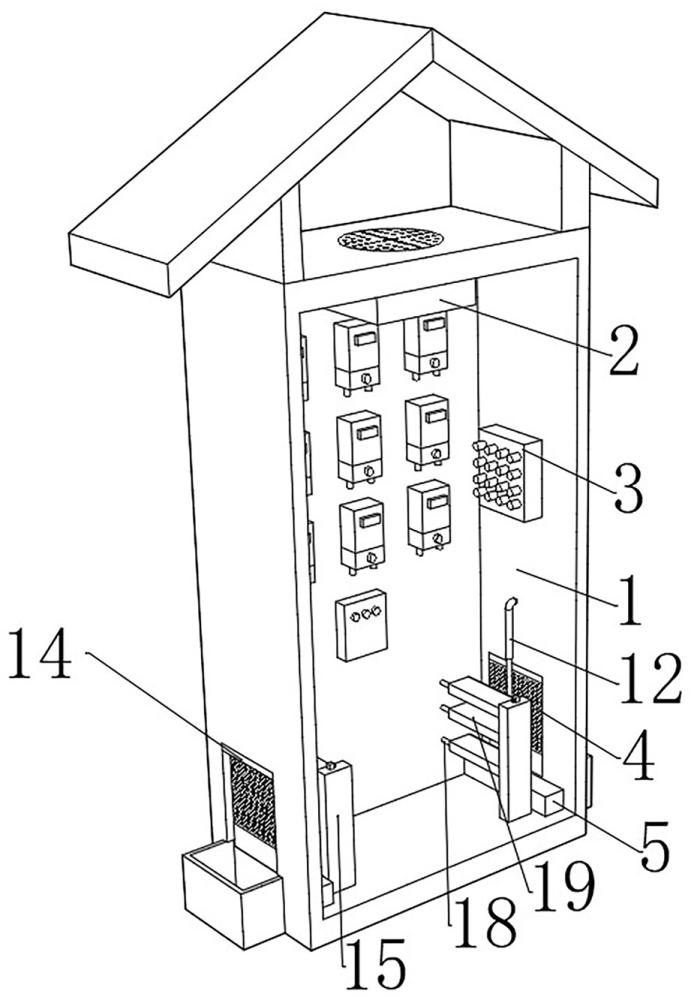

1.一種自清潔戶外電力計量箱，其特征在于，包括箱體（1），箱體（1）的內壁安裝有軸流風機（2）以及控制器（3），箱體（1）內壁的側部設有安裝口，安裝口的內部安裝有濾板（4），濾板（4）上抵接設有刷板（14）；

2.根據權利要求1所述的一種自清潔戶外電力計量箱，其特征在于，箱體（1）底側固定連接有安裝盒（5），安裝盒（5）的內部安裝有所述驅動組件；

3.根據權利要求2所述的一種自清潔戶外電力計量箱，其特征在于，所述主驅動部還包括固定套接在所述絲桿（9）上的第四斜齒輪（24）；

4.根據權利要求2所述的一種自清潔戶外電力計量箱，其特征在于，所述長桿（6）的外側安裝有帶座軸承，所述帶座軸承的頂部固定連接在安裝盒（5）內壁的頂部。

5.根據權利要求2所述的一種自清潔戶外電力計量箱，其特征在于，所述電機的底部安裝有支撐座，支撐座的底部固定連接在安裝盒（5）內壁的底部。

6.根據權利要求2所述的一種自清潔戶外電力計量箱，其特征在于，所述調節筒（10）的表面固定連接有卡塊，固定筒（11）的內壁上設有供卡塊移動的垂直卡槽。

7.根據權利要求3所述的一種自清潔戶外電力計量箱，其特征在于，所述垂直齒板（16）的一側固定連接有導軌板，支撐板（15）內壁的一側設有直線導槽，導軌板滑動設置在直線導槽的內部。

8.根據權利要求3所述的一種自清潔戶外電力計量箱，其特征在于，所述支撐板（15）的頂部設有供垂直齒板（16）穿過的穿口。

9.根據權利要求3所述的一種自清潔戶外電力計量箱，其特征在于，所述支撐板（15）上安裝有安裝軸承，所述吊桿（18）安裝在安裝軸承的內部。

10.根據權利要求1所述的一種自清潔戶外電力計量箱，其特征在于，所述箱體（1）上固定連接有位于所述濾板（4）下側的收集盒。

技術總結
本發明屬于計量箱技術領域，尤其涉及一種自清潔戶外電力計量箱。本發明包括箱體，箱體的內壁安裝有軸流風機以及控制器，箱體內壁的側部開設有安裝口，安裝口的內部安裝有濾板，濾板上抵接設有刷板；箱體內壁的底部固定連接有用于將濾板處漂浮的雜質和灰塵吹走的吹風組件；用于驅動刷板以及吹風組件的驅動組件；驅動組件包括主驅動部、第一驅動部以及第二驅動部，第一驅動部和第二驅動部由主驅動部所驅動，第一驅動部用于驅動刷板，第二驅動部用于驅動吹風組件。本發明通過設置吹風組件，在對濾板表面進行清理時，啟動電機，實現向?yàn)V板表面扇風，將刷動濾板產生的雜質和灰塵吹走；吹風組件的扇動板上還設置了內側刷，用于對濾板內側進行清理。

技術研發人員：趙貴寶,何偉,鄭偉偉,胡杰,孫濤
受保護的技術使用者：寧波恒力達科技有限公司
技術研發日：
技術公布日：2025/4/28
