本發明涉及設備電氣箱領域，具體為一種能緊固到固定基體的設備電氣箱。

背景技術：

現有技術中的很多設備都設有電氣箱，例如顯示設備的背部設置有電氣箱以供電并供給電信號；再例如一些照明裝置以及一些操控設備均設置有電氣箱。對于這些設備的電氣箱的設置，往往還需要具有固定設備本體的固定作用。考慮到設備的占地空間、固定后對周圍的無障礙性以及美觀等因素，在電氣箱的周邊可以不設置地腳或突出部來實現與基體的固定。但是，這種固定方式往往難以操作，因為其固定操作部位位于電氣箱內部。現有的一些方式采用側面螺孔固定的方式，其通過沉頭等形式可以實現較小的外部空間影響或實現無障礙式固定，但是，這種固定方式往往難以形成期望的緊壓力或實現與基體的緊壓效果，而且其側面操作時由于難于對準而具有困難。

技術實現要素：

本發明的目的在于提供一種能緊固到固定基體的設備電氣箱，用于克服現有技術中的上述缺陷。

根據本發明的能緊固到固定基體的設備電氣箱，用于對設備進行固定并供電，包括箱殼體以及分別位于所述箱殼體的上下兩部分中的內部緊固組件，每個所述內部緊固組件包括用以螺紋旋入到固定于固定基體內的螺紋套筒中的螺紋件、與所述螺紋件通過推力軸承連接的按壓滑動盤、能滑動伸入到所述螺紋件的內部軸向槽中的轉動驅動桿、以及與所述箱殼體固連且可轉動地承載于與所述轉動驅動桿固連的鏈輪套筒的懸臂軸；所述螺紋套筒內部底端設有插入鞘套，所述插入鞘套和所述螺紋套筒膠合固定，其中，所述按壓滑動盤在所述螺紋件的周圍設置有用以與所述箱殼體上的彈性環部接合的按壓凸緣并且在所述按壓凸緣的上下兩側分別與固設于所述箱殼體的兩個導向桿滑動配合，所述按壓滑動盤通過圍繞在所述螺紋件周圍的拉伸彈簧而與所述箱殼體連接，從而能夠利用所述拉伸彈簧的收縮力使得所述按壓凸緣偏壓于所述彈性環部上；所述轉動驅動桿的末端設置有上下分布且轉軸上下延伸的兩個滾輪用以與所述內部軸向槽的內壁接合從而驅動所述螺紋件轉動；其中，所述鏈輪套筒上的鏈輪部與操作鏈接合，所述操作鏈穿過所述箱殼體中的通孔而能伸出于所述箱殼體之外。

根據本發明，如上述一種能緊固到固定基體的設備電氣箱的操作方法，首先將所述螺紋套筒在所述固定基體中固定到位；之后，所述螺紋件利用末端處的錐形定位頭對準并抵靠所述螺紋套筒；之后將所述箱殼體朝向所述固定基體按壓從而使得所述按壓滑動盤克服所述拉伸彈簧的收縮力而遠離所述彈性環部；之后通過操作所述操作鏈而使得所述鏈輪套筒轉動，從而驅動所述螺紋件轉動，由此，所述螺紋件逐漸旋入所述螺紋套筒中，當所述螺紋件旋入所述螺紋套筒中到位后，所述螺紋件末端處的錐形定位頭插入到設置在所述螺紋套筒內部底端的插入鞘套中；并且最終使得所述按壓凸緣緊壓所述彈性環部從而使得所述箱殼體緊固于所述固定基體上。

本發明中，由于利用了位于箱殼體內部的螺紋件與固定與基體內的螺紋套筒的直接螺紋緊壓力，因此能夠直接將箱殼體與基體實現緊壓式固定，從而避免了側面固定模式的緊壓力小或為零的情形。同時，利用了能夠伸出于箱殼體的操作鏈的形式，能夠有效操作所述螺紋件轉動，通過設置的懸臂軸能夠承載所述操作鏈操作時引起的彎曲載荷，而通過設置的導向桿可以確保所述螺紋件的擰入前進方向，由此在擰入初期階段避免螺紋件與螺紋套筒失準；而通過與滑動盤連接的拉伸彈簧能夠使得所述螺紋件在擰入初期形成對所述螺紋套筒的頂壓力從而有利于順利擰入；通過設置在螺紋套筒內部底端的插入鞘套有效的防止了螺紋件在旋入所述螺紋套筒中到位后，螺紋件上的錐形定位頭直接與螺紋套筒內部底端接觸而造成損傷。

附圖說明

圖1是本發明的設備電氣箱的整體結構示意圖。

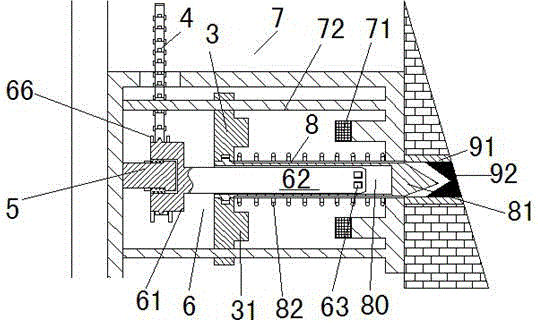

圖2是圖1中相關部位的放大性結構示意圖。

圖3是圖2中螺紋件的放大性結構示意圖。

具體實施方式

下面結合圖1-3對本發明進行詳細說明。

結合圖1-3，根據本發明的實施例的一種能緊固到固定基體的設備電氣箱，用于對設備進行固定并供電，包括箱殼體7以及分別位于所述箱殼體7的上下兩部分中的內部緊固組件，每個所述內部緊固組件包括用以螺紋旋入到固定于固定基體9內的螺紋套筒91中的螺紋件8、與所述螺紋件8通過推力軸承連接的按壓滑動盤3、能滑動伸入到所述螺紋件8的內部軸向槽80中的轉動驅動桿62、以及與所述箱殼體7固連且可轉動地承載于與所述轉動驅動桿62固連的鏈輪套筒61的懸臂軸5；所述螺紋套筒91內部底端設有插入鞘套92，所述插入鞘套92和所述螺紋套筒91膠合固定，其中，所述按壓滑動盤3在所述螺紋件8的周圍設置有用以與所述箱殼體7上的彈性環部71接合的按壓凸緣31并且在所述按壓凸緣31的上下兩側分別與固設于所述箱殼體7的兩個導向桿72滑動配合，所述按壓滑動盤3通過圍繞在所述螺紋件8周圍的拉伸彈簧82而與所述箱殼體7連接，從而能夠利用所述拉伸彈簧82的收縮力使得所述按壓凸緣31偏壓于所述彈性環部71上；所述轉動驅動桿62的末端設置有上下分布且轉軸上下延伸的兩個滾輪63用以與所述內部軸向槽80的內壁接合從而驅動所述螺紋件8轉動；其中，所述鏈輪套筒61上的鏈輪部與操作鏈4接合，所述操作鏈4穿過所述箱殼體7中的通孔而能伸出于所述箱殼體之外。

有益地或示例性地，其中，所述操作鏈4通過兩側固連于所述鏈輪套筒61上的彈性夾持部66而保持與所述鏈輪部的接合。

根據實施例，上述能緊固到固定基體的設備電氣箱的操作方法，首先將所述螺紋套筒91在所述固定基體9中固定到位；之后，所述螺紋件8利用末端處的錐形定位頭81對準并抵靠所述螺紋套筒91；之后將所述箱殼體7朝向所述固定基體9按壓從而使得所述按壓滑動盤3克服所述拉伸彈簧82的收縮力而遠離所述彈性環部71；之后通過操作所述操作鏈4而使得所述鏈輪套筒61轉動，從而驅動所述螺紋件8轉動，由此，所述螺紋件8逐漸旋入所述螺紋套筒91中，當所述螺紋件8旋入所述螺紋套筒91中到位后，所述螺紋件8末端處的錐形定位頭81插入到設置在所述螺紋套筒91內部底端的插入鞘套92中，且最終使得所述按壓凸緣31緊壓所述彈性環部71從而使得所述箱殼體7緊固于所述固定基體9上。

示例性地，其中，所述操作鏈4的操作通過手動進行。

由于利用了位于箱殼體內部的螺紋件與固定與基體內的螺紋套筒的直接螺紋緊壓力，因此能夠直接將箱殼體與基體實現緊壓式固定，從而避免了側面固定模式的緊壓力小或為零的情形。同時，利用了能夠伸出于箱殼體的操作鏈的形式，能夠有效操作所述螺紋件轉動，通過設置的懸臂軸能夠承載所述鏈操作時引起的彎曲載荷，而通過設置的導向桿可以確保所述螺紋件的擰入前進方向，由此在擰入初期階段避免螺紋件與螺紋套筒失準；而通過與滑動盤連接的拉伸彈簧能夠使得所述螺紋件在擰入初期形成對所述螺紋套筒的頂壓力從而有利于順利擰入；通過設置在螺紋套筒內部底端的插入鞘套有效的防止了螺紋件在旋入所述螺紋套筒中到位后，螺紋件上的錐形定位頭直接與螺紋套筒內部底端接觸而造成損傷。整個裝置運行可靠，使用方便而且成本相對降低，能夠有效解決現有技術的問題。

本領域的技術人員可以明確，在不脫離本發明的總體精神以及構思的情形下，可以做出對于以上實施例的各種變型。其均落入本發明的保護范圍之內。本發明的保護方案以本發明所附的權利要求書為準。
