本發明涉及終端技術領域，特別涉及一種呼吸燈的控制電路、控制方法及終端。

背景技術：

目前，移動終端上都廣泛使用呼吸燈。呼吸燈是指燈光在微電腦控制下完成亮和暗的交替變化，感覺像是在呼吸的一種燈。通過呼吸燈的點亮和熄滅來達到呼吸燈的閃爍效果，從而通過呼吸燈實現提醒功能。

現有技術中，移動終端上的呼吸燈是通過電池直接供電或者通過電源管理芯片提供脈沖信號進行供電。在電池處于正常工作狀態中，呼吸燈是可以正常工作的。

但是，在一些特殊場景下，呼吸燈的工作狀態可能會出現異常。例如，在移動終端電池過放的情況下，移動終端系統沒有運行，此時插入充電器進行充電時，若充電器通過數據線漏電到系統電源上，則會導致呼吸燈異常上電，此時呼吸燈上的電壓無法滿足呼吸燈正常工作需求，容易導致呼吸燈工作異常，從而造成終端穩定性低。

技術實現要素：

本發明實施例提供一種呼吸燈的控制電路、控制方法及終端，可以提高終端的穩定性。

本發明實施例提供一種呼吸燈的控制電路，包括處理器、電源模塊和穩壓模塊，該處理器與該穩壓模塊電連接，該電源模塊與該穩壓模塊電連接，該處理器用于向該穩壓模塊輸出使能信號，該電源模塊用于向該穩壓模塊輸出電壓信號，該穩壓模塊根據該使能信號和該電壓信號向呼吸燈輸出電壓。

相應的，本發明實施例還提供一種呼吸燈的控制方法，包括：

電源模塊向穩壓模塊輸出電壓信號；

當處理器檢測到系統初始化完成時，向該穩壓模塊輸出使能信號；

該穩壓模塊根據該電壓信號和該使能信號向呼吸燈輸出電壓。

相應的，本發明實施例還提供一種終端，包括上述呼吸燈的控制電路。

本發明實施例提供一種呼吸燈的控制電路，包括處理器、電源模塊和穩壓模塊，處理器與穩壓模塊電連接，電源模塊與穩壓模塊電連接，處理器用于向穩壓模塊輸出使能信號，電源模塊用于向穩壓模塊輸出電壓信號，穩壓模塊根據該使能信號和該電壓信號向呼吸燈輸出電壓。該方案在穩壓模塊同時接收到處理器輸出的使能信號和電源模塊輸出的電壓信號后，才能向呼吸燈輸出電壓，能夠避免在終端系統沒有運行時由于充電器漏電到系統電源上而導致呼吸燈異常上電，進而避免由于充電器漏電到系統電源導致的呼吸燈工作異常，可以提高呼吸燈工作的穩定性，從而提高終端的穩定性。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹。顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例提供的呼吸燈的控制電路的原理示意圖。

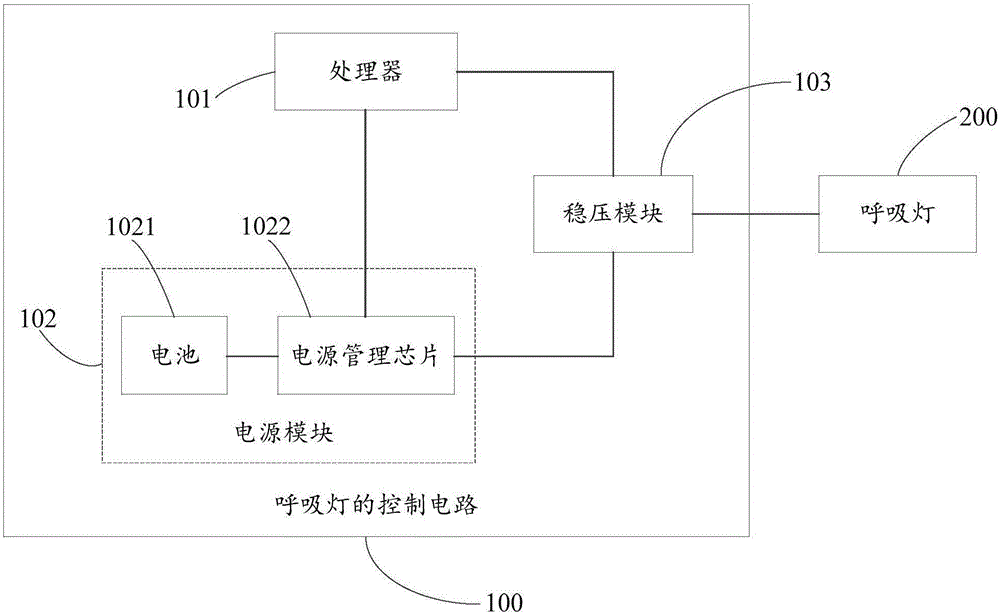

圖2是本發明實施例提供的呼吸燈的控制電路的另一原理示意圖。

圖3是本發明實施例提供的呼吸燈的控制方法的流程示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”的特征可以明示或者隱含地包括一個或者更多個所述特征。在本發明的描述中，“多個”的含義是兩個或兩個以上，除非另有明確的限定。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接或可以相互通訊；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據實際情況理解上述術語在本發明中的含義。

在本發明中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。

下文的公開提供了許多不同的實施方式或例子用來實現本發明的不同結構。為了簡化本發明的公開，下文中對特定例子的部件和設置進行描述。當然，它們僅僅為示例，并且目的不在于限制本發明。此外，本發明可以在不同例子中重復參考數字和/或參考字母，這種重復是為了簡化和清楚的目的，其本身不指示所討論各種實施方式和/或設置之間的關系。此外，本發明提供了的各種特定的工藝和材料的例子，但是本領域普通技術人員可以意識到其他工藝的應用和/或其他材料的使用。

本發明實施例提供一種呼吸燈的控制電路、控制方法及終端。該呼吸燈的控制電路可以應用于終端中。以下將分別進行詳細說明。

參考圖1，呼吸燈的控制電路100包括處理器101、電源模塊102以及穩壓模塊103。

處理器101與穩壓模塊103電連接。實際應用中，處理器101可以通過印刷電路板上的印刷電路實現與穩壓模塊103的電連接。處理器101用于向穩壓模塊103輸出使能信號。該使能信號用于使穩壓模塊103向呼吸燈200輸出電壓的輸出狀態切換到開啟狀態，即使得穩壓模塊103可以向呼吸燈200輸出電壓。在穩壓模塊103未接收到該使能信號時，向呼吸燈200輸出電壓的輸出狀態為關閉狀態，即此時穩壓模塊103不能向呼吸燈200輸出電壓。實際應用中，當終端系統初始化完成時，處理器101獲取到系統初始化完成的狀態后，可以向穩壓模塊103輸出初始化完成信號。例如，終端開機后，終端系統執行初始化處理，當初始化完成后，處理器101即向穩壓模塊103輸出初始化完成信號。

電源模塊102與穩壓模塊103電連接。實際應用中，電源模塊102也可以通過印刷電路板上的印刷電路實現與穩壓模塊103的電連接。電源模塊102用于向穩壓模塊103輸出電壓信號。

參考圖2，在一些實施方式中，電源模塊102包括電池1021和電源管理芯片1022。電池1021可以是鋰離子電池，也可以是鎳鎘電池、鎳氫電池等其他類型的電池。電池1021與電源管理芯片1022電連接。實際應用中，電池1021可以通過導線實現與電源管理芯片1022的電連接。電池1021用于向電源管理芯片1022輸出電源電壓。電源管理芯片1022接收到電池1021輸出的電源電壓后，對該電源電壓進行處理，以向終端的各個部件輸出電壓。實際應用中，電源管理芯片1022接收到電池1021輸出的電源電壓后，對該電源電壓進行轉換，以轉換為符合穩壓模塊103工作的電壓，然后向穩壓模塊103輸出轉換后的電壓信號。

實際應用中，電源管理芯片1022可以與處理器101電連接。處理器101對電源管理芯片1022進行控制，以控制電源管理芯片1022向穩壓模塊103輸出電壓信號或者不輸出電壓信號。例如，當終端中存在用戶未處理的信息或者未接來電時，處理器101可以向電源管理芯片1022發送輸出電壓的控制命令，以使得電源管理芯片1022根據該控制命令向穩壓模塊103輸出電壓信號。

穩壓模塊103接收到處理器101輸出的使能信號和電源管理芯片1022輸出的電壓信號后，即開始向呼吸燈200輸出電壓。實際應用中，穩壓模塊103可以包括穩壓器。該穩壓器可以對穩壓模塊103接收到的電壓信號進行穩壓處理，以使得穩壓模塊103向呼吸燈200輸出的電壓保持恒定。該穩壓器可以是低壓差線性穩壓器(LDO，Low Dropout Regulator)。該穩壓器也可以是直流電源轉換器(DC-DC)。通過呼吸燈200的點亮和熄滅，可以實現終端對用戶的提醒功能。

若穩壓模塊103未接收到電源管理芯片1022輸出的電壓信號，即此時電池1021處于不能對外輸出電壓的狀態或者電源管理芯片1022出現故障時，穩壓模塊103無論是否接收到處理器101輸出的使能信號，都無法向呼吸燈200輸出電壓。若穩壓模塊103未接收到處理器101輸出的使能信號，只接收到電源管理芯片1022輸出的電壓信號時，此時穩壓模塊103對呼吸燈200輸出電壓信號的輸出狀態為關閉狀態，即此時穩壓模塊103無法對呼吸燈200輸出電壓。穩壓模塊103只有在接收到處理器101輸出的使能信號后，將穩壓模塊103對呼吸燈200輸出電壓信號的輸出狀態切換為開啟狀態，此時若同時接收到電源管理芯片1022輸出的電壓信號后，才能對呼吸燈200輸出電壓。

由上可知，本發明實施例提供的呼吸燈的控制電路100，包括處理器101、電源模塊102和穩壓模塊103，處理器101與穩壓模塊103電連接，電源模塊102與穩壓模塊103電連接，處理器101用于向穩壓模塊103輸出使能信號，電源模塊102用于向穩壓模塊103輸出電壓信號，穩壓模塊103根據該使能信號和該電壓信號向呼吸燈200輸出電壓。該方案在穩壓模塊103同時接收到處理器101輸出的使能信號和電源模塊102輸出的電壓信號后，才能向呼吸燈200輸出電壓，能夠避免在終端系統沒有運行時由于充電器漏電到系統電源上而導致呼吸燈異常上電，進而避免由于充電器漏電到系統電源導致的呼吸燈工作異常，可以提高呼吸燈工作的穩定性，從而提高終端的穩定性。

本發明實施例還提供一種呼吸燈的控制方法，該控制方法可以應用于終端中。

如圖3所示，該呼吸燈的控制方法包括以下步驟：

S301，電源模塊向穩壓模塊輸出電壓信號。

其中，電源模塊與穩壓模塊電連接，以使得電源模塊可以向穩壓模塊輸出電壓信號。該電壓信號可以是直流電壓信號。實際應用中，電源模塊可以接受處理器的控制。當處理器向電源模塊發送輸出電壓的控制命令時，電源模塊根據該控制命令向穩壓模塊輸出電壓信號。

S302，當處理器檢測到系統初始化完成時，向該穩壓模塊輸出使能信號。

其中，終端系統初始化完成時，處理器檢測該完成狀態，生成使能信號，并向該穩壓模塊輸出該使能信號。該使能信號用于使穩壓模塊向呼吸燈輸出電壓的輸出狀態切換到開啟狀態，即使得穩壓模塊可以向呼吸燈輸出電壓。實際應用中，處理器可以通過檢測終端的各項參數是否達到初始化完成后的狀態，來檢測終端的初始化是否完成。

S303，該穩壓模塊根據該電壓信號和該使能信號向呼吸燈輸出電壓。

其中，穩壓模塊接收到電源模塊輸出的電壓信號和處理器輸出的使能信號后，即開始向呼吸燈輸出電壓。實際應用中，穩壓模塊在接收到電源模塊輸出的電壓信號后，可以對該電壓信號進行穩壓處理，以使得穩壓模塊向呼吸燈輸出的電壓保持恒定。

電源模塊、處理器以及穩壓模塊的具體結構和功能，可以參考上文的描述，在此不予贅述。

本發明實施例還提供一種終端。該終端包括呼吸燈的控制電路，該呼吸燈的控制電路包括處理器、電源模塊和穩壓模塊。處理器、電源模塊和穩壓模塊的具體結構和功能可以參考上文的描述，在此不予贅述。
