本實用新型涉及感應開關領域，特別涉及一種高防水等級多角度探測的紅外感應開關。

背景技術：

紅外感應開關是基于紅外線技術的自動控制產品，當有人進入感應范圍時，專用傳感器探測到人體紅外光譜的變化，自動接通負載，人不離開感應范圍，將持續接通；人離開后，延時自動關閉負載。人到燈亮，人離燈熄，親切方便，安全節能，更顯示出人性化關懷。但是目前市面上的紅外感應開關通常防水防塵性能不佳，特別是在殼體與殼體連接處的密封性處理，鏡片固定位置的密封性以及旋鈕安裝位置的防水防塵處理效果不佳，造成了產品使用的局限性，僅僅只能室內使用，另外部分紅外感應器的感應范圍也不甚理想，只能平視探測，產品在裝配方面也非常麻煩，本產品提供一種高防水等級多角度探測的紅外感應開關，防水等級可以達到IP66，可以實現平視探測與向下探測。

技術實現要素：

(一)要解決的技術問題

本實用新型要解決的問題是要提高鏡片固定位置的密封性、旋鈕安裝位置的防水防塵效果以及裝配的速度。

(二)技術方案

為解決上述問題，本實用新型提供一種高防水等級多角度探測的紅外感應開關，包括殼體與旋鈕；所述殼體的內部設置有固定柱，所述固定柱設置有一個帶有斜度的通孔，所述通孔向外延伸到殼體的外側，所述旋鈕包括有依次相連的旋鈕柄、轉軸和壓緊塊，其中所述轉 軸的直徑小于通孔，所述旋鈕柄和壓緊塊的直徑大于通孔，所述固定柱的外圓面設置有若干個周向分布并與通孔連通的切口；所述旋鈕柄位于殼體的外側，所述轉軸插接在通孔內，所述壓緊塊可以通過固定柱的切口產生的張力穿過通孔到殼體的內部。

上述的高防水等級多角度探測的紅外感應開關中，所述通孔的結構為一個梯形孔，所述梯形孔中靠近殼體的一側為大徑，靠近固定柱頂面的一側為小徑，所述壓緊塊的直徑小于大徑而大于小徑。

上述的高防水等級多角度探測的紅外感應開關中，所述壓緊塊的形狀為圓錐體。

上述的高防水等級多角度探測的紅外感應開關中，所述壓緊塊靠近殼體內部的一端設置有控制桿，所述控制桿的直徑小于通孔。

上述的高防水等級多角度探測的紅外感應開關中，所述殼體和旋鈕柄之間設置有一個套接在轉軸上的密封墊，所述密封墊的兩端分別與殼體和旋鈕柄緊密接觸以使殼體和旋鈕柄之間密封。

上述的高防水等級多角度探測的紅外感應開關中，所述殼體包括上蓋和下蓋，所述上蓋和下蓋之間采用超聲波工藝密封焊接，所述固定柱位于下蓋的內側。

上述的高防水等級多角度探測的紅外感應開關中，還包括鏡片，所述鏡片密封安裝在下蓋上，并與下蓋之間通過塑料的二次成型技術成型。

上述的高防水等級多角度探測的紅外感應開關中，所述鏡片的下端向下延伸到下蓋的底部。

(三)有益效果

本實用新型的高防水等級多角度探測的紅外感應開關，具有以下優點：

1、裝配非常方便，提高了裝配的效率；

2、采用密封墊，提高了旋鈕與殼體之間的密封效果；

3、鏡片的多角度探測設計，可以起到平視探測與向下探測的雙重效果，比常規平面鏡片具有多方向探測的效果。

4、鏡片與下蓋采用二次成型技術，提高了防水等級。

5、上下蓋采用超聲波焊接技術提高了防水等級。

附圖說明

圖1為本實用新型的高防水等級多角度探測的紅外感應開關立體圖；

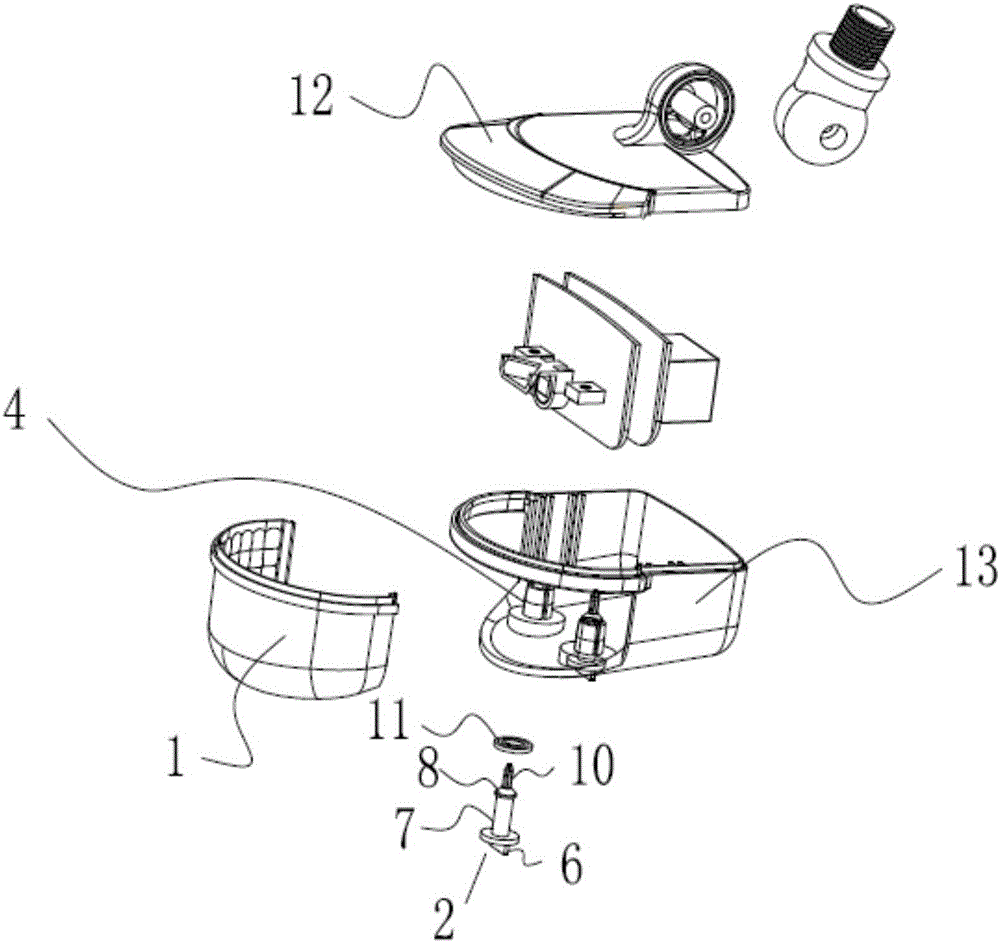

圖2為本實用新型的高防水等級多角度探測的紅外感應開關的爆炸圖；

圖3為本實用新型中旋鈕與固定柱連接的結構示意圖；

圖4為本實用新型中鏡片的俯視圖；

圖中1為殼體、2為旋鈕、4為固定柱、5為通孔、6為旋鈕柄、7為轉軸、8為壓緊塊、9為切口、10為控制桿、11為密封墊、12為上蓋、13為下蓋、14為鏡片。

具體實施方式

下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

如圖1-圖4所示，本實用新型提供的一種高防水等級多角度探測的紅外感應開關，包括殼體1、旋鈕2和紅外感應器線路板；所述殼體1的內部設置有固定柱4，所述固定柱4設置有一個帶有斜度的通孔5，所述通孔5的結構為一個梯形孔，所述通孔5的結構為一個梯形孔，所述梯形孔中靠近殼體1的一側為大徑，靠近固定柱4頂面的一側為小徑，所述通孔5向外延伸到殼體1的外側，所述旋鈕2包括有依次相連的旋鈕柄6、轉軸7和圓錐體形狀的壓緊塊8，其中所述轉軸7的直徑小于通孔，所述旋鈕柄6和壓緊塊8的直徑大于通孔5，所述固定柱4的外圓面設置有若干個周向分布并與通孔5連通的切口 9；所述旋鈕柄6位于殼體1的外側，所述轉軸7插接在通孔5內，所述壓緊塊8可以通過固定柱4的切口產生的張力穿過通孔5到殼體1的內部。

具體的說，上述的壓緊塊8的直徑小于大徑而大于小徑。

所述壓緊塊8靠近殼體1內部的一端設置有控制桿10，所述控制桿10的直徑小于通孔5。該控制桿連接到殼體內線路板上的電位器，通過旋鈕的轉動可以調節電位器，進而調節產品的感應參數，如感應距離、延時時間和光控值。當然該控制桿具有導向的作用使壓緊塊可以更輕松的穿過通孔。

裝配時，先將壓緊塊8沿著通孔5插入，通過固定柱4的切口產生的張力穿過通孔5到殼體1的內部，此時，所述旋鈕柄6位于殼體1的外側，所述轉軸7插接在通孔5內，所以裝配非常方便。

所述殼體1和旋鈕柄6之間設置有一個套接在轉軸7上的密封墊11，所述密封墊11的兩端分別與殼體1和旋鈕柄6緊密接觸以使殼體1和旋鈕柄6之間密封。

具體的說，上述的殼體包括上蓋12和下蓋13，所述上蓋12和下蓋13之間采用超聲波工藝密封焊接，所述固定柱4位于下蓋13的內側，密封效果好，所述下蓋13設置有一個鏡片14，所述鏡片14密封安裝在下蓋13上，該鏡片與下蓋采用塑料的二次成型技術，提高了防水等級，所述鏡片14的下端向下延伸到下蓋13的底部，鏡片的多角度探測設計，可以起到平視探測與向下探測的雙重效果，比常規平面鏡片具有多方向探測的效果。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
