本發明涉及一種交通信號燈，特別是一種自動調光LED節能交通信號燈，屬于道路交通照明節能技術領域。

背景技術：

LED(發光二極管)是一種新型光源，具有耗電小、亮度高、體積小、重量輕、壽命長等優點。用LED作為光源的交通信號燈具有可見度好、節能省電、反應快等優點，逐步取代白熾燈、低壓鹵鎢燈制作道路交通信號燈。

LED在交通信號燈方面的應用，其發展非常迅速，由于LED本身所具備的環保、節能、長壽命等優點，LED在交通領域的應用依然有非常大的空間。但目前大功率LED的應用，需要解決散熱和成本問題，提高效率是降低發熱的有效途徑。由于目前使用交流市電的LED信號燈通常需要整流濾波，而濾波需要較大容量的電容器，體積大，壽命短，并且整流濾波所形成的脈沖電流諧波含量大，降低了燈具的功率因數和效率，影響了LED信號燈的性能。

技術實現要素：

本發明的目的在于提出一種交流直接驅動的自動調光的LED節能交通信號燈，不需要濾波電容，在滿足交通燈發光亮度的前提下，提高效率與功率因數，降低裝置的發熱量和體積，能根據環境光亮度自動調節LED燈的發光強度，并且易于生產制造。

本發明是這樣實現的：一種自動調光LED節能交通信號燈，包括：輸入保護[1]、整流單元[2]、交流直驅控制器[3]、光敏傳感器[4]、調光控制單元[5]、能量緩沖單元[6]、LED發光單元[7]；其中：

輸入保護［1］：為L(zhǎng)ED節能交通信號燈提供過電流或短路保護及吸收浪涌電壓，與整流單元［2］構成電氣連接；

整流單元［2］：將交流輸入電壓進行全波整流，為交流直驅控制器及LED提供單向脈動電壓，與整流單元[2]及交流直驅控制器[3]構成電氣連接；

交流直驅控制器［3］：根據整流后的脈動電壓的瞬時值的大小，驅動不同組的LED發光，與整流單元 [2]、調光控制單元[5]及能量緩沖單元[6]、LED發光單元[7]構成電氣連接；

光敏傳感器[4]：用于感受環境光照度，與調光控制單元[5]構成電氣連接；

調光控制單元[5]：根據光敏傳感器[4]的信號，進行電壓變換，產生合適的電壓信號提供給交流直驅控制器［3］，由交流直驅控制器［3］控制LED發光單元[7]的亮度變化，與交流直驅控制器［3］構成電氣連接；

能量緩沖單元[6]：緩沖LED的電流變化，平滑LED的亮度，與交流直驅控制器［3］及LED發光單元[7]構成電氣連接；

LED發光單元[7]：由若干只LED發光器件構成，對LED進行分組控制，每組LED發光功率的大小受交流直驅控制器［3］控制，與交流直驅控制器［3］及能量緩沖單元[6]構成電氣連接。

所述的LED發光單元由m組LED發光器件構成，m為正整數，每組LED含有并聯的n條支路，n為正整數，每條支路有k只LED發光二極管串聯組成LED燈串，k為正整數，每組LED由交流直驅控制器［3］按輸入電壓瞬時值的大小及調光控制信號以PWM的方式驅動發光。

本發明是按照上述構思使用上述部件組合而成，其工作原理是：輸入的交流電壓經輸入保護后進行全波整流，整流后的脈動電壓向交流直驅控制器供電，由交流直驅控制器精確控制各LED燈串的電流，調光控制單元根據光敏傳感器的信號的變化向交流直驅控制器輸出隨環境照度變化的控制電壓，通過交流直驅控制器實現LED的調光。能量緩沖單元的作用是將LED高亮度時的能量吸收一部分，等待交流直驅控制器內部驅動MOS管關斷時釋放所吸收的能量，從而平滑LED發光器件瞬時的亮度，降低LED的閃爍度。

本發明的優點及效果：

(1)使用交流直驅控制器，不需要大容量的濾波電容，且外部元件少，因而成本低、可靠性高。

(2)利用集成電路的交流直驅控制器來精確控制各燈串的電流，讓總電流接近正弦波形，可提高功率因數和效率，發熱量小，性能好。

(3)具有能量緩沖單元，克服了交流直驅LED的閃爍現象。

(4)具有良好的調光性能，有利于節能。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

圖1是本發明的電路原理方框圖。

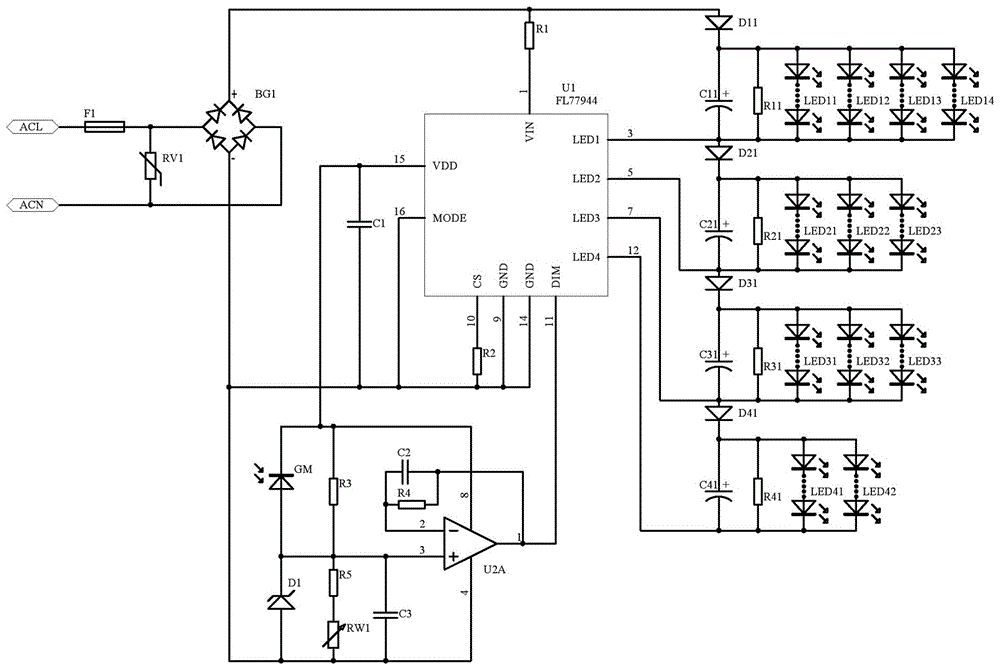

圖2是實施例的電路原理圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明作進一步的詳細說明，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

請參看圖1，一種自動調光LED節能交通信號燈，包括：輸入保護[1]、整流單元[2]、交流直驅控制器[3]、光敏傳感器[4]、調光控制單元[5]、能量緩沖單元[6]、LED發光單元[7]。其中：輸入保護［1］為L(zhǎng)ED節能交通信號燈提供過電流或短路保護及吸收浪涌電壓，與整流單元［2］構成電氣連接；整流單元［2］將交流輸入電壓進行全波整流，為交流直驅控制器及LED提供單向脈動電壓，與整流單元[2]及交流直驅控制器[3]構成電氣連接；交流直驅控制器［3］根據整流后的脈動電壓的瞬時值的大小，驅動不同組的LED發光，與整流單元 [2]、調光控制單元[5]及能量緩沖單元[6]、LED發光單元[7]構成電氣連接；光敏傳感器[4]用于感受環境光照度，與調光控制單元[5]構成電氣連接；調光控制單元[5]根據光敏傳感器[4]的信號，進行電壓變換，產生合適的電壓信號提供給交流直驅控制器［3］，由交流直驅控制器［3］控制LED發光單元[7]的亮度變化，與交流直驅控制器［3］構成電氣連接；能量緩沖單元[6]能緩沖LED的電流變化，平滑LED的亮度，與交流直驅控制器［3］及LED發光單元[7]構成電氣連接；LED發光單元[7]由若干只LED發光器件構成，對LED進行分組控制，每組LED發光功率的大小受交流直驅控制器［3］控制，與交流直驅控制器［3］及能量緩沖單元[6]構成電氣連接。

LED發光單元由m組LED發光器件構成，m為正整數，每組LED含有并聯的n條支路，n為正整數，每條支路有k只LED發光二極管串聯組成LED燈串，k為正整數，每組LED由交流直驅控制器按輸入電壓瞬時值的大小及調光控制信號以PWM的方式驅動發光。

請進一步參看圖2，輸入保護由保險絲F1和壓敏電阻RV1組成；整流單元由整流橋BG1擔任；交流直驅控制器由集成電路U1（型號為FL77944）、電容C1及電阻R1、R2組成；光敏傳感器由光敏電阻R3擔任；調光控制單元由集成電路U2（型號為L(zhǎng)M258）、電阻R3～R5、可調電阻RW1、電容C2、齊納二極管D1組成；能量緩沖單元有4組，第1組能量緩沖單元包括二極管D11、電容C11、電阻R11，第2組能量緩沖單元包括二極管D21、電容C21、電阻R21，第3組能量緩沖單元包括二極管D31、電容C31、電阻R31，第4組能量緩沖單元包括二極管D41、電容C41、電阻R41；LED發光單元由4組LED發光器件構成，每組LED含有并聯的n條支路，n為正整數，在本實施例中，第1組LED的支路數n＝4，第2組LED的支路數n＝3，第3組LED的支路數n＝3，第4組LED的支路數n＝2，每條支路有k只LED發光二極管串聯組成LED燈串，k為正整數。第1組LED由LED燈串LED11～LED14組成，第2組LED由LED燈串LED21～LED23組成，第3組LED由LED燈串LED31～LED33組成，第4組LED由LED燈串LED41～LED42組成。

每組LED的發光功率取決于通過該組各LED燈串的電流，其大小受交流直驅控制器U1控制并與各組能量緩沖單元的參數有關，由U1第10引腳外接的電阻R2設定允許的最大電流值，由U1第11引腳的電壓調節LED的電流大小。

第1組LED各燈串（LED11～LED14）相并聯，即每個燈串的陽極連接在一起，每個燈串的陰極連接在一起，并聯的各LED燈串再與第1組能量緩沖單元的電容C11、電阻R11并聯，燈串陽極及電容C11的正極與第1組能量緩沖單元的二極管D11的陰極連接，二極管D11的陽極與整流橋BG1的上端（正極）相連；第1組LED各燈串的陰極及電容器C11的負極與交流直驅控制器U1的LED1引腳及第2組能量緩沖單元的二極管D21的陽極相連。

第2組LED各燈串（LED21～LED23）相并聯，即每個燈串的陽極連接在一起，每個燈串的陰極連接在一起，并聯的各LED燈串再與第2組能量緩沖單元的電容C21、電阻R21并聯，燈串陽極及電容C21的正極與第2組能量緩沖單元的二極管D21的陰極連接，二極管D21的陽極與第1組LED各燈串的陰極及電容器C11的負極相連；第2組LED各燈串的陰極及電容器C21的負極與交流直驅控制器U1的LED2引腳及第3組能量緩沖單元的二極管D31的陽極相連。

第3組LED各燈串（LED31～LED33）相并聯，即每個燈串的陽極連接在一起，每個燈串的陰極連接在一起，并聯的各LED燈串再與第3組能量緩沖單元的電容C31、電阻R31并聯，燈串陽極及電容C31的正極與第3組能量緩沖單元的二極管D31的陰極連接，二極管D31的陽極與第2組LED各燈串的陰極及電容器C21的負極相連；第3組LED各燈串的陰極及電容器C31的負極與交流直驅控制器U1的LED3引腳及第4組能量緩沖單元的二極管D41的陽極相連。

第4組LED各燈串（LED41～LED42）相并聯，即每個燈串的陽極連接在一起，每個燈串的陰極連接在一起，并聯的各LED燈串再與第4組能量緩沖單元的電容C41、電阻R41并聯，燈串陽極及電容C41的正極與第4組能量緩沖單元的二極管D41的陰極連接，二極管D41的陽極與第3組LED各燈串的陰極及電容器C31的負極相連；第4組LED各燈串的陰極及電容器C41的負極與交流直驅控制器U1的LED4引腳相連。

交流直驅控制器U1的第1引腳經串聯電阻R1連接到整流橋BG1的上端（正極），U1的第9、14、16引腳連到整流橋BG1的下端（負極，GND），U1的第10引腳經電阻R2連接到整流橋BG1的下端（負極，GND），U1的第15引腳（VDD）與GND之間連接電容C1。

交流直驅控制器U1是一款交流直接LED驅動器，內部有4個集成式高壓LED恒流源，提供切相調光，具有較寬的調光范圍、平穩高光控制和良好的調光器兼容性，通過高功率因數和低THD來實現高效率，具有過溫保護及模擬、數字調光功能，外部采用最少數量的RC無源元件，特別適用于高效率LED照明系統。

LED單元的電流通過電流檢測電阻R₂按如下公式設置：

， ， ，

其中I_LED1、I_LED2、I_LED3、I_LED4分別為交流直驅控制器U1的LED1、LED2、LED3、LED4引腳（即第3、5、7、12引腳）灌電流的調節目標電流值。

在參數設計時，根據輸入電壓的有效值以及預測的輸入功率，可按下面的公式初步確定電流檢測電阻R2的值：

式中：V_AC.RMS為輸入電壓的有效值，P_IN為預測的輸入功率。

各組能量緩沖單元的作用是將LED高亮度時的能量吸收一部分，等待交流直驅控制器內部驅動MOS管關斷時釋放所吸收的能量，從而平滑LED發光器件瞬時的亮度，大大地降低了LED的閃爍度。以第1組能量緩沖單元為例說明如下：當交流直驅控制器U1的LED1～LED4引腳在內部PWM信號的驅動下有其中一個導通時，就有電流通過二極管D11對電容C11充電，當C11上的電壓上升到第1組LED各燈串（LED11～LED14）的最低發光電壓時，LED燈串中就開始有電流流入并開始發光，隨后一部分電流對電容C11充電，一分部電流流入LED燈串發光，隨著電容C11的充電，電容C11的電壓不斷上升，直到通過二極管D11的電流幾乎全部流入第1組LED燈串發光，電容C11的電壓才保持不變，電容C11的電壓越高，所儲存的能量越多；當交流直驅控制器U1的LED1～LED4引腳全部關斷時，就沒有電流通過二極管D11，這時電容C11開始向第1組LED各燈串（LED11～LED14）放電，維持燈串發光，直到交流直驅控制器U1的LED1～LED4引腳在下一次有其中一個導通時，才有電流通過二極管D11對電容C11充電，如此循環。電阻R11是為了給電容C11提供放電支路，由于電阻R11的阻值較大，流過的電流很小，幾乎不影射C11的正常充放電和LED燈串的發光，但當交流電源關斷時間較長時，電阻R11使得電容C11上的電壓不至于維持過久。其它組能量緩沖單元的工作原理與此類似。這樣，在能量緩沖單元的作用下，能有效避免交流直驅電路的缺點，使行人基本觀察不到LED信號燈的高頻閃爍現象，提高了視覺感受。

電阻R3與光敏二極管GM并聯后，一端連接到VDD，另一端連接到放大器V2A的第3引腳，電阻R5與可調電阻RW1串聯后與齊納二極管D1并聯，一端與放大器V2A的第3引腳連接，另一端與GND連接；電容C3連接在放大器V2A的第3引腳與GND之間；電阻R4與電容C2并聯后，連接到放大器V2A的第2引腳和第1引腳之間；放大器V2A的第8引腳接VDD，第4引腳接GND；放大器V2A的第1引腳連接到交流直驅控制器U1的第11引腳，控制LED的亮度，當白天環境光線強時，光敏二極管GM的光電流增大，放大器V2A的第3引腳的電位（相對于GND）上升，V2A的第1引腳輸出電壓增高，U1驅動LED的電流增大，LED亮度增強；當夜晚環境光線弱時，光敏二極管GM的光電流減小，放大器V2A的第3引腳的電位（相對于GND）下降，V2A的第1引腳輸出電壓降低，U1驅動LED的電流減小，LED亮度減弱，這樣，既避免了LED燈在夜晚太亮太刺眼，又節能了電能。齊納二極管D1的作用是限制U2A第3引腳的電壓，從而防止U2A第1腳輸出電壓超過交流直驅控制器U1第11引腳的允許值。
