本實用新型涉及景觀建筑行業，特別涉及一種節能噴泉燈。

背景技術：

目前，噴泉燈主要包括燈板和安裝在燈板上的LED燈，其中，燈板用于散熱和提供LED燈所需的安裝位。燈板的材質通常采用塑料和金屬，導致燈板成形后的形狀較難改變。隨著科技不斷地進步和人們審美水平的提高，噴泉燈的安裝面，即燈板與安裝位置的貼合面，不再局限于傳統的平面結構，例如，安裝面可以設計成圓弧面、直角面、凹面、凸面、或其他不規則的曲面。如此，可以使LED燈的空間排布以特殊的立體效果呈現出來，從而營造出特殊的照明效果和視覺效果。針對上述問題，一般是先將噴泉燈的燈板分隔成若干較小的模塊，然后分別對應安裝在預定位置上，最后，再將這些模塊連接起來。由于此類噴泉燈的整體性較差，這會造成整體性較差，散熱性能較差，安裝維護較繁瑣的問題。此外，還有一類噴泉燈是根據特定的安裝條件，預先通過注塑、澆鑄或壓鑄等工藝制備成一體式的特定燈板，最后，再將該燈板安裝在對應的位置上。由于此類噴泉燈特定性太強，這會造成普適性較差，模具制造成本高，尺寸有偏差后較難調節的問題。申請?zhí)枮镃N201510180767.1的中國專利，此種噴泉燈包括：燈板、燈座、LED燈及導線。燈板包括依次疊加設置的貼合層、基材層、散熱層和反射層，散熱層遠離基材層的一側設置有安裝槽，反射層設置有與安裝槽連通的安裝孔。基材層開設有散熱孔。燈座的一部分固定設置于安裝槽內，燈座的另一部分設置于安裝孔內。LED燈設置于燈座。導線設置于散熱層內，并與燈座電連接。上述噴泉燈的燈板上通過依次疊加設置的貼合層、基材層、散熱層和反射層，可以獲得較好的散熱性能和可變形能力，當將燈座、LED燈和導線設置在燈座上時，可以更好地匹配安裝在不同的安裝面上，安裝維護較簡單，普適性也較強，但在這個倡導節能減排的大環境下，本產品不具有節能減排的效果，且噴泉燈多設置于廣場的中間位置，能夠長時間的接受陽光的照射，沒有對充分的陽光加以利用也是一種浪費。

技術實現要素：

本實用新型的目的在于提供一種節能噴泉燈，能夠?qū)μ柟饬己玫倪\(yùn)用，將光能轉化為噴泉燈所需要的電能。

本實用新型的上述目的是通過以下技術方案得以實現的：

一種節能噴泉燈，包括LED燈和用于控制所述LED燈的控制電路，還包括與所述控制電路分別耦接的優先供電電源和次級供電電源，所述優先供電電源為太陽能電池板，噴泉燈還包括轉化模塊，當所述太陽能電池板不能提供電源后轉換模塊控制次級供電電源對控制電路提供電源。

通過采用上水技術方案，太陽能電池板為優先供電電源，能夠?qū)刂齐娐穬?yōu)先供電，在太陽能電池板沒有存貯的電量后次級供電電源能夠?qū)刂齐娐愤M(jìn)行供電，使LED燈工作。

本實用新型可進一步設置為，所述轉換模塊包括繼電器線圈和繼電器常閉觸點，所述繼電器線圈位于所述優先供電電源回路上，所述繼電器常閉觸點位于所述次級供電電源回路上。

通過采用上述技術方案，當優先供電電源進行供電時繼電器線圈上電工作，位于次級供電電源回路上的繼電器常閉觸點斷開，使次級供電電源回路斷路，進而達到優先供電電源優先供電的目的。

本實用新型可進一步設置為，所述節能噴泉燈還包括第一穩壓模塊，所述第一穩壓模塊分別與所述控制電路和優先供電電源耦接。

通過采用上述技術方案，第一穩壓模塊能夠起到穩壓的作用，使優先供電電源為控制電路提供穩定的電壓。

本實用新型可進一步設置為，所述第一穩壓模塊包括第一穩壓電阻和第一穩壓電容，所述第一穩壓電阻分別與所述控制電路和優先供電電源耦接，所述第一穩壓電容與所述第一穩壓電阻并聯。

通過采用上述技術方案，在電壓波動時第一穩壓電容能夠減少電壓的波動，通過第一穩壓電阻和第一穩壓電容起到良好的穩壓作用。

本實用新型可進一步設置為，所述第一穩壓電阻為可變電阻。

通過采用上述技術方案，通過調節第一穩壓電阻的值，調節其分壓，進而調節對控制電路加載的電壓值，控制LED燈的功率。

本實用新型可進一步設置為，所述節能噴泉燈還包括第二穩壓模塊，所述第二穩壓模塊分別與所述控制電路和次級供電電源耦接。

通過采用上述技術方案，第二穩壓模塊能夠起到穩壓的作用，使次級供電電源為控制電路提供穩定的電壓。

本實用新型可進一步設置為，所述第二穩壓模塊包括第二穩壓電阻和第二穩壓電容，所述第二穩壓電阻分別與所述控制電路和優先供電電源耦接，所述第二穩壓電容與所述第一穩壓電阻并聯。

通過采用上述技術方案，在電壓波動時第二穩壓電容能夠減少電壓的波動，通過第二穩壓電阻和第二穩壓電容起到良好的穩壓作用。

本實用新型可進一步設置為，所述第二穩壓電阻為可變電阻。

通過采用上述技術方案，通過調節第二穩壓電阻的值，調節其分壓，進而調節對控制電路加載的電壓值。

本實用新型可進一步設置為，所述太陽能電池板位于所述LED燈下部。

通過采用上述技術方案，太陽能電池板能夠?qū)ED燈起到承接的作用。

本實用新型可進一步設置為，所述太陽能電池板與所述LED燈之間設置有鋼化玻璃層。

通過采用上述技術方案，鋼化玻璃具有良好的耐沖擊性，能夠?qū)μ柲茈姵匕迤鸬搅己玫谋Ｗo(hù)效果。

綜上所述，本實用新型具有以下有益效果：

太陽能電池板為優先供電電源，能夠?qū)刂齐娐穬?yōu)先供電，在太陽能電池板沒有存貯的電量后次級供電電源能夠?qū)刂齐娐愤M(jìn)行供電，使LED燈工作，轉換模塊包括繼電器線圈和繼電器常閉觸點，所述繼電器線圈位于所述優先供電電源回路上，所述繼電器常閉觸點位于所述次級供電電源回路上，當優先供電電源進行供電時繼電器線圈上電工作，位于次級供電電源回路上的繼電器常閉觸點斷開，使次級供電電源回路斷路，進而達到優先供電電源優先供電的目的，節能噴泉燈還包括第一穩壓模塊，所述第一穩壓模塊分別與所述控制電路和優先供電電源耦接，第一穩壓模塊能夠起到穩壓的作用，使優先供電電源為控制電路提供穩定的電壓，節能噴泉燈還包括第二穩壓模塊，所述第二穩壓模塊分別與所述控制電路和次級供電電源耦接，第二穩壓模塊能夠起到穩壓的作用，使次級供電電源為控制電路提供穩定的電壓。

附圖說明

圖1是節能噴泉燈示意圖；

圖2是節能噴泉燈的電路圖。

圖中，1、LED燈；2、鋼化玻璃；3、太陽能電池板；110、第一穩壓模塊；120、第二穩壓模塊、130、轉換模塊。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

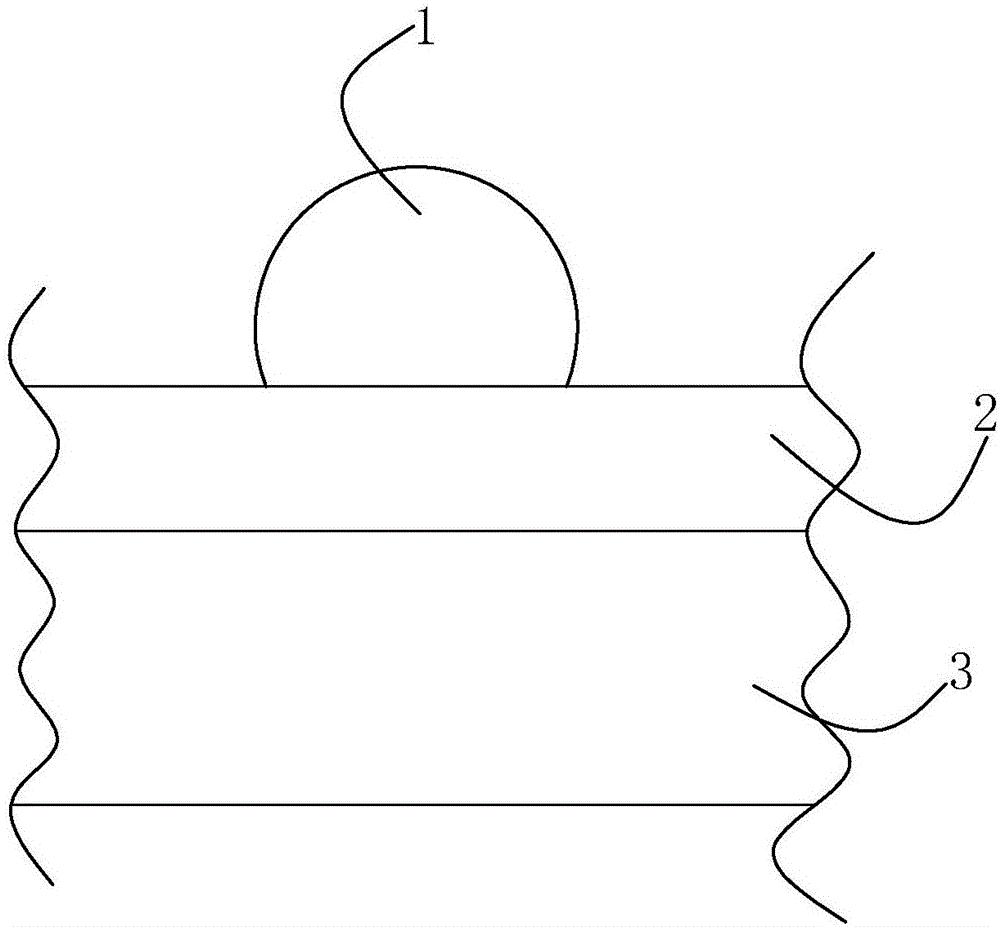

如圖1所示，一種節能噴泉燈示意圖，包括LED燈1、鋼化玻璃2和太陽能電池板3，太陽能電池板3與所述鋼化玻璃2粘結，所述LED燈1與所述太陽能電池板3固定連接，鋼化玻璃2具有良好的耐沖擊性，能夠?qū)μ柲茈姵匕?起到良好的保護效果。

圖2所示節能噴泉燈的電路示意圖，節能噴泉燈，包括控制電路，還包括與所述控制電路分別耦接的優先供電電源和次級供電電源，所述優先供電電源為太陽能電池板3，噴泉燈還包括轉化模塊，當所述太陽能電池板3不能提供電源后轉換模塊130控制次級供電電源對控制電路提供電源。

轉換模塊130包括繼電器線圈和繼電器常閉觸點，所述繼電器線圈位于所述優先供電電源回路上，所述繼電器常閉觸點位于所述次級供電電源回路上，當優先供電電源進行供電時繼電器線圈上電工作，位于次級供電電源回路上的繼電器常閉觸點斷開，使次級供電電源回路斷路，進而達到優先供電電源優先供電的目的。

節能噴泉燈還包括第一穩壓模塊110，所述第一穩壓模塊110分別與所述控制電路和優先供電電源耦接，第一穩壓模塊110能夠起到穩壓的作用，使優先供電電源為控制電路提供穩定的電壓，所述第一穩壓模塊110包括第一穩壓電阻和第一穩壓電容，所述第一穩壓電阻分別與所述控制電路和優先供電電源耦接，所述第一穩壓電容與所述第一穩壓電阻并聯，在電壓波動時第一穩壓電容能夠減少電壓的波動，通過第一穩壓電阻和第一穩壓電容起到良好的穩壓作用，所述第一穩壓電阻為可變電阻，通過調節第一穩壓電阻的值，調節其分壓，進而調節對控制電路加載的電壓值，控制LED燈1的功率。

節能噴泉燈還包括第二穩壓模塊120，所述第二穩壓模塊120分別與所述控制電路和次級供電電源耦接，第二穩壓模塊120能夠起到穩壓的作用，使次級供電電源為控制電路提供穩定的電壓，所述第二穩壓模塊120包括第二穩壓電阻和第二穩壓電容，所述第二穩壓電阻分別與所述控制電路和優先供電電源耦接，所述第二穩壓電容與所述第一穩壓電阻并聯，在電壓波動時第二穩壓電容能夠減少電壓的波動，通過第二穩壓電阻和第二穩壓電容起到良好的穩壓作用，所述第二穩壓電阻為可變電阻，通過調節第二穩壓電阻的值，調節其分壓，進而調節對控制電路加載的電壓值。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
