本實用新型涉及一種開關裝置，具體涉及一種紅外線人體感應開關。

背景技術：

當前市場上使用的紅外線人體感應開關結構復雜，體積較大，不但在生產加工時效率低下，用戶在使用時由于體積較大以不便于安裝放置，裝置后嚴重影響了產品的整體美觀，不適于目前消費者的需求，怎樣改進當下紅外線人體感應開關的整體結構，使其結構緊湊，外形小巧美觀，更適于目前市場新的需求成為該行業急需解決的課題。

技術實現要素：

本實用新型要解決的技術問題：針對現有技術的上述問題，提供一種結構緊湊、體積小巧、外形美觀的紅外線人體感應開關。

為了解決上述技術問題，本實用新型采用的技術方案為：

一種紅外線人體感應開關，包括塑料外殼，電子元件，涅菲爾透鏡，涅菲爾透鏡套件，不銹鋼固定圈和塑料安裝固定圈，所述塑料外殼前端留有圓形開口，所述塑料安裝固定圈內側設置有內螺紋，所述塑料外殼的圓柱形殼體外側設置有與塑料安裝固定圈配合連接的外螺紋，電子元件裝置于塑料外殼內腔，所述涅菲爾透鏡上設置有插柱，涅菲爾透鏡套件上設置有配合涅菲爾透鏡上插柱的插孔，所述涅菲爾透鏡上設置的插柱穿插于涅菲爾透鏡套件上設置的插孔固定連接，所述不銹鋼固定圈上設置有插片，對應的塑料外殼端口圓盤上設置有插口，所述銹鋼固定圈將與涅菲爾透鏡套件固定的涅菲爾透鏡和塑料外殼內腔的電子元件通過插片與對應的塑料外殼端口圓盤上設置的插口插合固定于塑料外殼一體。

進一步的，所述電子元件包括線路板，設置于線路板上端的數字傳感器，光敏電阻，安裝于線路板下端的撥檔開關，導線。

進一步的，所述撥檔開關分為調節明暗和全天候的亮度調節開關和調節時間長短的時間調節開關。

進一步的，所述塑料外殼的底部設有安裝撥檔開關和導線的開口。

進一步的，所述線路板上也可以根據需要不設置撥檔開關。

進一步的，所述線路板上也可以根據需要不設置光敏電阻。

本實用新型具有下述優點：

本實用新型一種紅外線人體感應開關，包括塑料外殼，電子元件，涅菲爾透鏡，涅菲爾透鏡套件，不銹鋼固定圈和塑料安裝固定圈，所述電子元件包括線路板，設置于線路板上端的數字傳感器，光敏電阻，安裝于線路板下端的撥檔開關，導線，與現有技術相比，通過該結構的組合，使本實用新型具有結構簡單、緊湊、體積小巧、外形美觀，使用方便，裝配方便及安裝位置的隨意性等特點。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖

圖1為本實用新型實施例的立體分解結構示意圖。

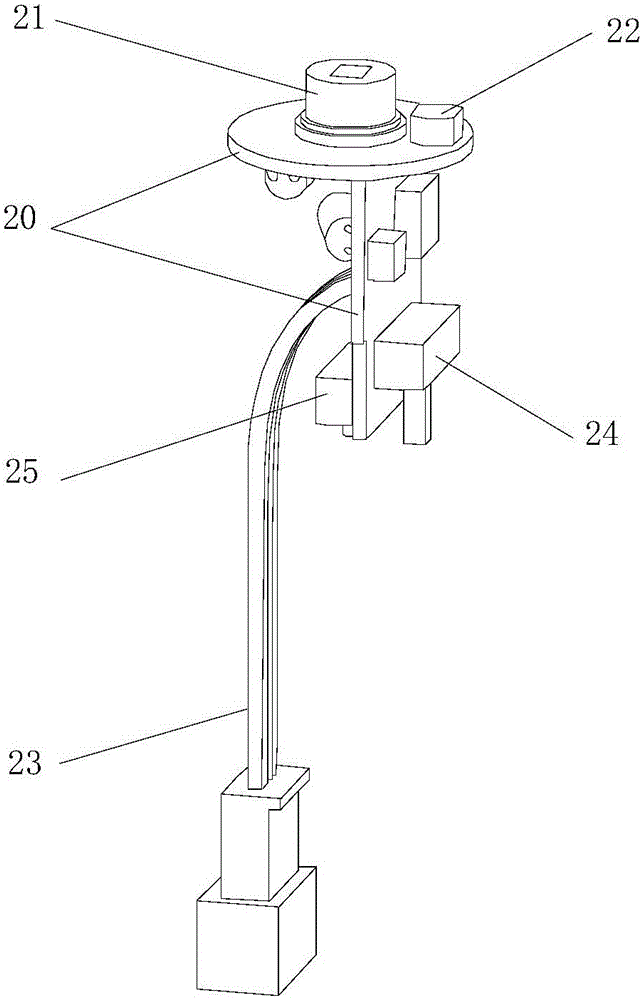

圖2為本實用新型實施例電子元件的裝配結構示意圖。

圖3為本實用新型實施例的立體結構示意圖。

具體實施方式

下面結合附圖對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

一種紅外線人體感應開關，如圖1至圖3所示，包括塑料外殼1，電子元件2，涅菲爾透鏡套件3，涅菲爾透鏡4，不銹鋼固定圈5和塑料安裝固定圈6，塑料外殼1前端留有圓形開口11，塑料安裝固定圈6內側設置有內螺紋61，塑料外殼1的圓柱形殼體外側設置有與塑料安裝固定圈6配合的連接的外螺紋12，電子元件2裝置于塑料外殼1的內腔，涅菲爾透鏡4上設置有插柱41，涅菲爾透鏡套件3上設置有配合涅菲爾透鏡4上插柱41的插孔31，涅菲爾透鏡4上設置的插柱41穿插于涅菲爾透鏡套件3上設置的插孔31固定連接，不銹鋼固定圈5上設置有插片51，對應的塑料外殼1端口圓盤13上設置有插口130，不銹鋼固定圈5將與涅菲爾透鏡套件3固定的涅菲爾透鏡4和塑料外殼1內腔的電子元件2通過插片51與對應的塑料外殼端口圓盤13上設置的插口130插合固定于塑料外殼一體。

如圖2所示，電子元件2包括線路板20，設置于線路板20上端的數字傳感器21，光敏電阻22，安裝于線路板20下端的撥檔開關，導線23。

如圖3所示，撥檔開關分為調節明暗和全天候的亮度調節開關24和調節時間長短的時間調節開關25。

如圖3所示，塑料外殼1的底部設有安裝亮度調節開關24和時間調節開關25和端子線23的開口.

另外，線路板1上也可以根據需要不設置亮度調節開關24，調節時間長短的時間調節開關25和光敏電阻22。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
