本實用新型涉及加固電子設備領域，尤其涉及一種基于變形燕尾槽的鎖緊聯接結構機箱。

背景技術：

目前對于大部分加固電子設備的機箱而言，往往需要不同系列的模塊來實現其功能的多樣化。一般情況下，會將不同系列的模塊在結構上做成可更換模塊，再將其安裝在機箱內。為實現不同功能需替換可更換模塊時，則需要拆開機箱。或者可更換模塊是通過螺釘緊固在機箱的外圍，替換可更換模塊時，需用螺絲刀拆下緊固螺釘，才能對可更換模塊進行替換。這些結構均具有良好的抗振動性能，但是不便于可更換模塊的拆卸和替換。如何保證可更換模塊可靠鎖緊的同時快速對其進行拆卸和替換，成為了一個重要的問題。

技術實現要素：

本實用新型所要解決的技術問題是提出一種基于變形燕尾槽的鎖緊聯接結構機箱，保證可更換模塊可靠鎖緊的同時快速對其進行拆卸和替換。

本實用新型的技術解決方案如下：

一種基于變形燕尾槽的鎖緊聯接結構機箱，包括鎖緊斜塊，變形燕尾槽，不脫出螺釘，機箱主體，可更換模塊。不脫出螺釘聯接在可更換模塊上，變形燕尾槽緊固在可更換模塊上，鎖緊斜塊緊固在機箱主體上。

鎖緊斜塊可以滑進變形燕尾槽中，不脫出螺釘可以擰進機箱主體。

本實用新型的有益效果：

本實用新型的基于變形燕尾槽的鎖緊聯接結構機箱，采用變形燕尾槽對可更換模塊進行鎖緊，在滿足機箱的抗振動性能的同時，能夠不借助工具，快速的對可更換模塊進行拆卸和替換。

附圖說明

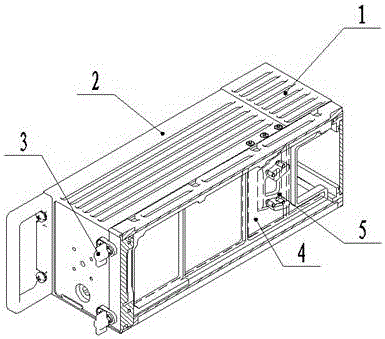

圖1為本實用新型在可更換模塊脫開時結構示意圖；

圖2為本實用新型在可更換模塊鎖緊時結構示意圖；

圖3為本實用新型變形燕尾槽與鎖緊斜塊相互配合結構示意圖；

標號說明：1-機箱主體(局部)；2- 可更換模塊；3-不脫出螺釘；4-變形燕尾槽；5-鎖緊斜塊。

具體實施方式

以下將結合附圖和具體實施例對本實用新型做進一步詳細說明：

實施例1：

如圖1-3所示，一種基于變形燕尾槽的鎖緊聯接結構機箱，包括鎖緊斜塊，變形燕尾槽，不脫出螺釘，機箱主體，可更換模塊。所述鎖緊斜塊上面有锪孔，變形燕尾槽上面有螺紋孔，鎖緊斜塊通過螺釘緊固在機箱主體的側面，變形燕尾槽通過螺釘緊固在可更換模塊上。所述機箱主體和可更換模塊的前面板上均有螺紋孔，不脫出螺釘擰入可更換模塊前面板上的螺紋孔，實現不脫出螺釘與可更換模塊的聯接。

當鎖緊斜塊與變形燕尾槽是脫開狀態時，保持機箱主體固定，沿不脫出螺釘軸線方向推送可更換模塊，使鎖緊斜塊滑進變形燕尾槽中，這時不脫出螺釘與機箱主體的前面板螺紋孔對準。用手擰動不脫出螺釘頭部，把其擰緊到機箱主體的前面板螺紋孔后，鎖緊斜塊和變形燕尾槽達到過盈配合狀態。這樣就實現了可更換模塊與機箱主體的鎖緊聯接，并滿足機箱的抗振動性能。

需替換可更換模塊時，用手擰不脫出螺釘頭部使其與機箱主體脫開。保持機箱主體固定，反方向移動可更換模塊，使鎖緊斜塊滑出變形燕尾槽后，換上新的可更換模塊并鎖緊。整個過程無需借助工具，就能快速的對可更換模塊進行拆卸和替換。
