本實用新型涉及農用電力設備技術領域，具體為一種影像存儲式農電設備防盜裝置。

背景技術：

農業是利用動植物的生長發育規律，通過人工培育來獲得產品的產業。農業屬于第一產業，研究農業的科學是農學。農業的勞動對象是有生命的動植物，獲得的產品是動植物本身。農業提供支撐國民經濟建設與發展的基礎產品；電力設備主要包括以發電設備和供電設備兩大類，發電設備主要是電站鍋爐、蒸汽輪機、燃氣輪機、水輪機、發電機、變壓器等等，供電設備主要是各種電壓等級的輸電線路、互感器、接觸器等等。

現代工業生產中所使用的電力設備有相當一部分處于荒野，遠離人們的視線，特別是農村，常常成為犯罪分子盜竊的對象，現有的防范手段有自動報警、非正常接觸瞬間強大的電流沖擊、或自動撥打報警電話等等，但這種不能有效的防止盜竊現象的發生。

技術實現要素：

本實用新型的目的在于提供一種影像存儲式農電設備防盜裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種影像存儲式農電設備防盜裝置，包括箱體和蓋板，所述箱體的一側通過合頁與蓋板的一側鉸接，所述蓋板的內部設置有電機和存儲裝置，所述蓋板的正面設置有攝像頭，所述攝像頭與控制器雙向連接，所述控制器的輸出端分別與電機和存儲裝置電連接，所述蓋板的背面設置有防盜裝置。

所述防盜裝置包括旋轉軸和卡緊柱，所述電機的轉軸與旋轉軸連接，所述旋轉軸的兩側均設置有旋轉板，所述旋轉板上開設有凹槽，所述卡緊柱的一側設置有螺栓，所述螺栓的一端貫穿旋轉板上的凹槽，所述卡緊柱的另一端固定連接有卡緊塊，所述蓋板上固定連接有固定塊，且卡緊柱套接在固定塊的內部。

優選的，所述卡緊柱的數量設置為兩個，且兩個卡緊柱之間上下錯開設置。

優選的，所述箱體的內壁開設有與卡緊塊相適配的卡槽。

優選的，所述凹槽的形狀設置為條形。

與現有技術相比，本實用新型的有益效果是：該影像存儲式農電設備防盜裝置，通過在蓋板上設置有攝像頭和防盜裝置，攝像頭將影響傳輸到存儲裝置內部存儲，在通過控制器控制電機轉動，帶動旋轉板轉動，旋轉板再帶動卡緊柱移動，使卡緊柱上的卡緊塊與箱體的內壁卡合，達到鎖緊的作用，整個裝置結構簡單，操作方便，減少了農用設備被竊現象，保護了財產安全，減少了，有效的防止了農用設備被破壞。

附圖說明

圖1為本實用新型結構示意圖；

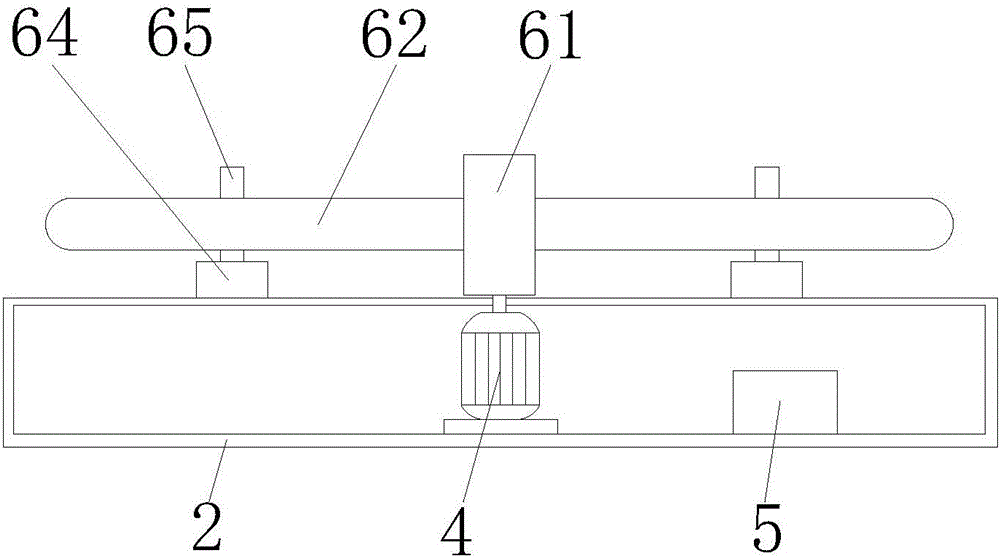

圖2為本實用新型蓋板的結構剖視圖；

圖3為本實用新型結構正視圖；

圖4為本實用新型結構框圖。

圖中：1箱體、2蓋板、3攝像頭、4電機、5存儲裝置、6防盜裝置、61旋轉軸、62旋轉板、63凹槽、64卡緊柱、65螺栓、66卡緊塊、67固定塊、7控制器。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種影像存儲式農電設備防盜裝置，包括箱體1和蓋板2，箱體1的一側通過合頁與蓋板2的一側鉸接，蓋板2的內部設置有電機4和存儲裝置5，蓋板2的正面設置有攝像頭3，攝像頭3與控制器7雙向連接，控制器7的輸出端分別與電機4和存儲裝置5電連接，蓋板2的背面設置有防盜裝置6。

防盜裝置6包括旋轉軸61和卡緊柱64，卡緊柱64的數量設置為兩個，且兩個卡緊柱64之間上下錯開設置，電機4的轉軸與旋轉軸61連接，旋轉軸61的兩側均設置有旋轉板62，旋轉板62上開設有凹槽63，凹槽63的形狀設置為條形，卡緊柱64的一側設置有螺栓65，螺栓65的一端貫穿旋轉板62上的凹槽63，卡緊柱64的另一端固定連接有卡緊塊66，箱體1的內壁開設有與卡緊塊66相適配的卡槽，蓋板2上固定連接有固定塊67，且卡緊柱64套接在固定塊67的內部，通過在蓋板2上設置有攝像頭3和防盜裝置6，攝像頭3將影響傳輸到存儲裝置5內部存儲，在通過控制器7控制電機4轉動，帶動旋轉板62轉動，旋轉板62再帶動卡緊柱64移動，使卡緊柱64上的卡緊塊66與箱體1的內壁卡合，達到鎖緊的作用，整個裝置結構簡單，操作方便，減少了農用設備被竊現象，保護了財產安全，減少了，有效的防止了農用設備被破壞。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
