本實用新型涉及交換機技術領域，更具體的說是涉及一種模塊化高密度端口工業交換機機箱。

背景技術：

交換機是一種用于電信號轉發的網絡設備，它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路，最常見的交換機是以太網交換機，其余常見的還有電話語音交換機、光纖交換機等，而交換機機箱則是存放交換機的。

目前的交換機機箱存在以下缺點：1、使用固化的面板布局和功能布局，不能適用工業應用場合靈活配置需求；2、脫胎于商業產品設計，在電磁兼容、熱、力、機械防護方面不能滿足工業應用要求；3、后面板上的電源端口和告警端口在一條直線上，減少了業務端口在一條直線，減少了業務端口的空間，局限了設備的模塊化設計；4、后面板上的端口采用固定格式，增加了設備的局限性，這樣使庫存?zhèn)湄浄N類增多。

因此，如何能提供一種滿足工業應用場合靈活配置需求的交換機機箱是本領域技術人員亟需解決的問題。

技術實現要素：

有鑒于此，本實用新型提供了一種模塊化高密度端口工業交換機機箱，一方面采用模塊化設計，滿足工業應用環境的靈活多變性；另一方面業務卡模塊設置有可隨意更換的多個功能分類獨立端口，方便用戶定制、方便現場維護和升級。

為了實現上述目的，本實用新型采用如下技術方案：

一種模塊化高密度端口工業交換機機箱，包括：機箱，所述機箱是由上蓋和底殼構成的；所述底殼設置有前面板和后面板；設置在所述前面板兩端的掛耳；安裝在所述后面板一側的電源輸入面板、業務卡模塊和主卡模塊；位于所述上蓋一側的主卡把手；所述電源輸入面板上設置有電源端口和告警端口；設置在所述機箱內部的主板PCB、接口背板、散熱器、防雷板、電源模塊、網管板和燈板。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述機箱是由金屬結構為主體組裝而成的。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述上蓋包覆于所述底殼的外側，并且通過螺釘進行緊固連接。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述前面板與所述底殼為一體成型設計，并且所述前面板通過搭接機構與所述上蓋配合安裝。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述電源端口和所述告警端口采用同側雙層設計。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述業務卡模塊采用多功能分類擴展卡槽面板設計，并且設置有多個可隨意更換的獨立端口，并且每個所述獨立端口的業務卡均采用重疊接觸結構與所述機箱連接。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述底殼內部、所述業務卡模塊和所述主卡模塊均是經過鍍鋅導電的處理后分別與所述上蓋進行緊密結合。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述主板PCB設置有獨立的絕緣保護隔層和獨立的導熱膠。

優選的，在上述一種模塊化高密度端口工業交換機機箱中，所述電源輸入面板的電源部分采用獨立鋁板支撐，并且所述電源部分設置有散熱面，所述散熱面置于所述機箱頂部。

本實用新型設計的一種模塊化高密度端口工業交換機機箱，具有以下的有益效果：

1、機箱的各個部件均采用重疊接觸結構連接，保證各個部件緊密接觸，進一步增強了電磁防護性能；并且各個部件在重疊部分可以使散熱器很好的完成內部降溫過程，提高了整個機箱的溫度特性；同時各個部件的接觸面均采用特殊工藝進行電氣連通處理，一方面在表面處理的過程中對部件接觸面進行防護使其在表面處理過程中不受溶液及粉塵的影響，使受保護表面的熱點防護性能不受表面處理溶液及粉塵的影響，完整保留金屬本身的熱、電性能；另一方面在表面處理完成后，將表面處理溶液及粉塵造成的絕緣氧化層去掉，恢復連接表面的熱、電防護性能；通過上述處理方式(并不局限于上述處理方式)使各個部件結合緊密，并且機箱內部重要部件采用獨立散熱原件，輔助散熱，使整個機箱熱、電性能最大化，且無需通風孔，有利于機箱的防水、防塵及屏蔽效果，更適合工業使用環境。

2、整個機箱是由金屬結構為主體組裝而成，結構形式上大大增強了箱體受力強度以及抗外力沖擊性能；

3、本實用新型采用業務卡模塊、主卡模塊以及電源輸入面板這種方式的模塊化設計，可以滿足工業應用環境靈活多變的接入信號類型；并且可以根據實際應用場合要求，用戶進行定制功能模塊，降低使用成本；

4、業務卡模塊采用多功能分類擴展卡槽面板設計，可以隨意更換多個獨立端口的一個或幾個擴展卡槽面板，可以提供若干種獨立端口面板的隨意組合，大大提高了設備的應用范圍，方便用戶定制、方便現場維護和升級，使用更加方便；并且每個獨立端口的業務卡均采用重疊接觸結構與機箱連接，大大增強了接口的電磁防護性能及抗震能力，同時接口表面經過特殊處理增加彈簧效應與上蓋內側緊密結合，提升端口的電磁屏蔽性能；

5、機箱內部設計的主板PCB、接口背板、散熱器、防雷板、電源模塊、網管板、燈板的走向經過專門的設計，整體簡潔美觀，走線路徑設置有多個固定點，充分固定導線，使接線點受力均勻增強抗震性能，并且大大增加焊點牢固性，不易開焊，保證供電線路的穩定性，為用戶提供有利的保證；

6、底殼內部、主卡模塊、業務卡模塊均采用鍍鋅導電處理，與上蓋結合后達到良好的屏蔽及傳導散熱效果；

7、主板PCB設置有獨立的絕緣保護隔層和獨立的導熱膠，可以使機箱內部工作環境更加穩定。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1附圖為本實用新型前面板的結構示意圖。

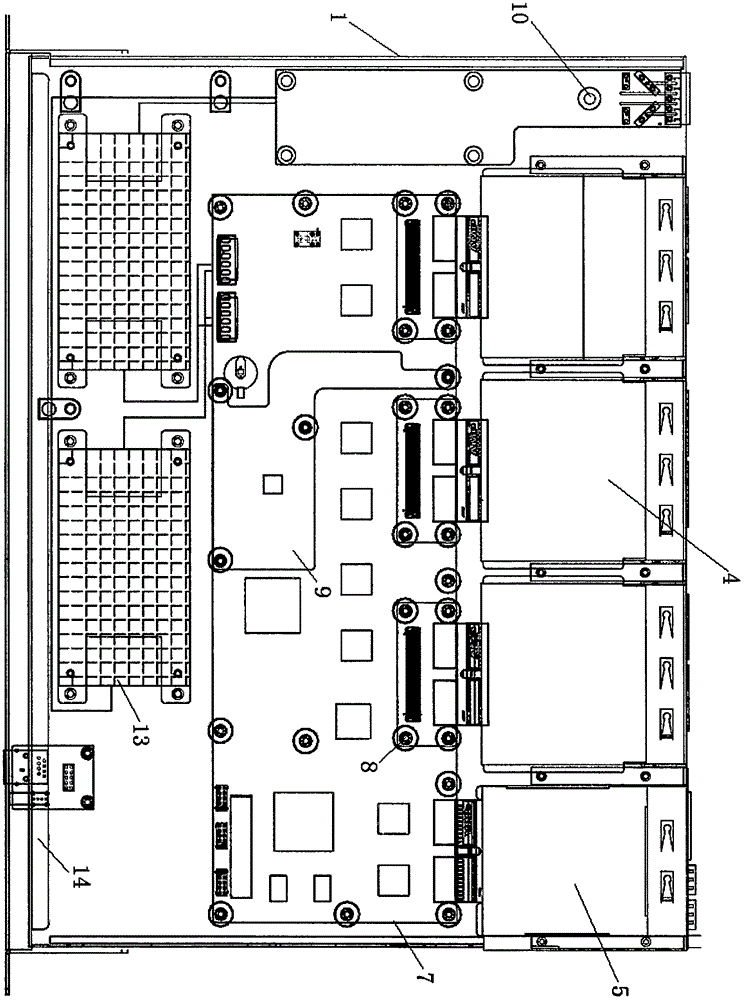

圖2附圖為本實用新型機箱內部部分結構示意圖。

圖3附圖為本實用新型機箱內部部分結構示意圖。

圖4附圖為本實用新型上蓋結構示意圖。

圖5附圖為本實用新型底殼結構示意圖。

圖6附圖為本實用新型后面板結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型實施例公開了一種模塊化高密度端口工業交換機機箱，不僅能滿足工業應用環境的多變性，而且采用模塊化設計，增加了設備的應用范圍，方便用戶定制、現場維護和升級，使用更加方便。

請參閱相關附圖為本實用新型提供的一種模塊化高密度端口工業交換機機箱，包括：機箱1，機箱1是由上蓋11和底殼12構成的；底殼12設置有前面板121和后面板122；設置在前面板121兩端的掛耳2；安裝在后面板122一側的電源輸入面板3、業務卡模塊4和主卡模塊5；位于上蓋11一側的主卡把手6；電源輸入面板3上設置有電源端口和告警端口；設置在機箱1內部的主板PCB7、接口背板8、散熱器9、防雷板10、電源模塊13、網管板14和燈板15。

為了進一步優化上述技術方案，機箱1是由金屬結構為主體組裝而成的。

為了進一步優化上述技術方案，上蓋11包覆于底殼12的外側，并且通過螺釘進行緊固連接。

為了進一步優化上述技術方案，前面板121與底殼12為一體成型設計，并且前面板121通過搭接機構與上蓋11配合安裝。

為了進一步優化上述技術方案，電源端口和告警端口采用同側雙層設計。

為了進一步優化上述技術方案，業務卡模塊4采用多功能分類擴展卡槽面板設計，并且設置有多個可隨意更換的獨立端口，并且每個獨立端口的業務卡均采用重疊接觸結構與機箱1連接。

為了進一步優化上述技術方案，底殼12內部、業務卡模塊4和主卡模塊5均是經過鍍鋅導電的處理后分別與上蓋11進行緊密結合。

為了進一步優化上述技術方案，主板PCB7設置有獨立的絕緣保護隔層和獨立的導熱膠。

為了進一步優化上述技術方案，電源輸入面板3的電源部分采用獨立鋁板支撐，并且電源部分設置有散熱面，散熱面置于機箱1頂部。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。對于實施例公開的裝置而言，由于其與實施例公開的方法相對應，所以描述的比較簡單，相關之處參見方法部分說明即可。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
