本實用新型涉及電子電路技術領域，尤其是一種多功能報警的智能應急燈。

背景技術：

在電子產品領域，低成本，智能，多功能、實用性一直是業內追求的目標，對于學校、賓館、商場等公共場合使用的安全出口應急燈來講，目前安全疏散通道的停電應急燈功能單一，只具備停電臨時照明功能，沒有開啟電子門禁功能，也沒有火災預警功能，在地震、火災等緊急情況下不能發揮更多作用和功能。

技術實現要素：

本實用新型的目的在于提供一種多功能報警的智能應急燈，具有自動報警以及自動開啟門禁等優點，以解決上述背景技術中提出應急燈功能單一的問題。

為實現上述目的，本實用新型提供如下技術方案：一種多功能報警的智能應急燈，包括單片機、電源電路模塊、MEMS地震傳感器模塊、煙霧傳感器和聲光報警器，所述單片機的輸入端分別與門狀態檢測開關模塊、遙控開門時間控制模塊、門禁模塊、緊急按鈕模塊、分組撥碼模塊和分位撥碼模塊的輸出端電性連接；所述單片機的輸入端電性連接到的電源電路模塊輸出端；所述MEMS地震傳感器模塊和煙霧傳感器的輸出端與單片機的輸入端電性連接，單片機的輸出端電性連接到聲光報警器的輸入端；所述單片機的輸出端與射頻模塊的輸入端電性連接，射頻模塊的輸出端與單片機的輸入端電性連接。

作為本實用新型進一步的方案：所述電源電路模塊為單片機提供電能。

作為本實用新型進一步的方案：所述聲光報警器受控于單片機。

與現有技術相比，本實用新型有益效果：

本多功能報警的智能應急燈，在通過MEMS地震傳感器模塊接受到地震預警平臺發出的地震預警信號和煙霧傳感器檢測到環境煙霧濃度達到設定的閥值時，會通過單片機所在的系統主機控制聲光報警器發出聲光報警并能自動開啟電子門禁，讓人們遇到這些緊急情況時能及時意識到危險，提前做出準備，可以緊急的疏散逃生，同時通過系統主機，可以實時監控各個應急燈和門禁狀態；并且通過遙控開門時間控制模塊可以進行培訓、演練、演習等活動，滿足了市場和環境的各種要求。

附圖說明

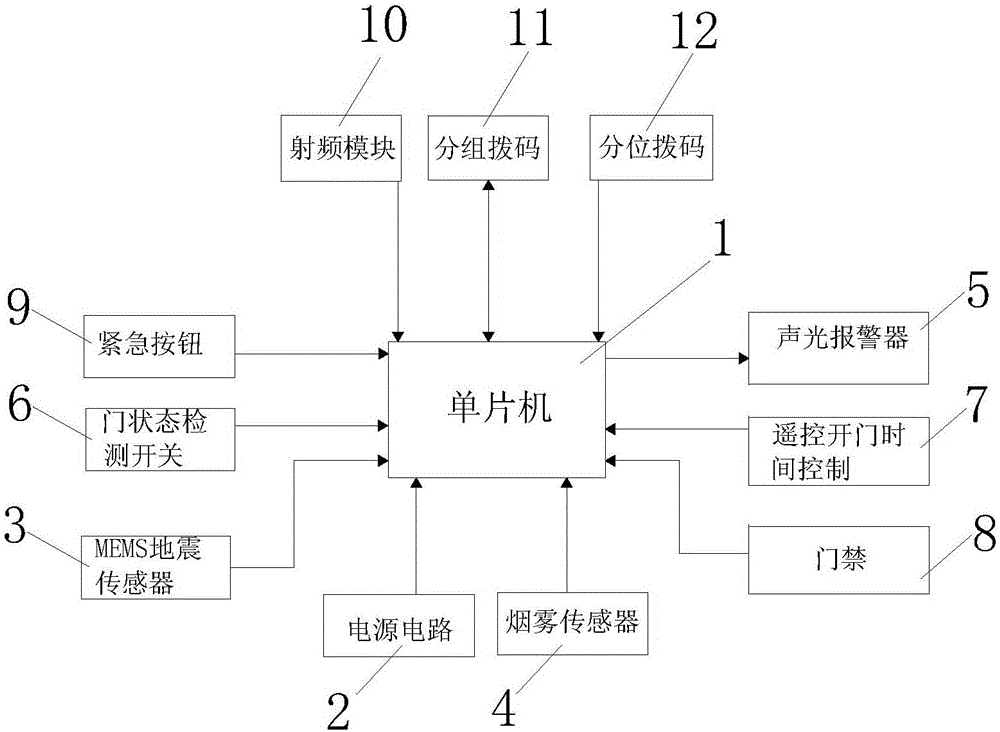

圖1為本實用新型的網絡控制連接圖。

圖：1-單片機、2-電源電路模塊、3-MEMS地震傳感器模塊、4-煙霧傳感器、5-聲光報警器、6-門狀態檢測開關模塊、7-遙控開門時間控制模塊、8-門禁模塊、9-緊急按鈕模塊、10-射頻模塊、11-分組撥碼模塊、12-分位撥碼模塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型實施例中，一種多功能報警的智能應急燈，包括單片機1、電源電路模塊2、MEMS地震傳感器模塊3、煙霧傳感器4和聲光報警器5，單片機1的輸入端分別與門狀態檢測開關模塊6、遙控開門時間控制模塊7、門禁模塊8、緊急按鈕模塊9、分組撥碼模塊11和分位撥碼模塊12的輸出端電性連接；門狀態檢測開關模塊6可以與單片機1所在的系統主機進行通訊，把現在的門禁狀態反饋給系統主機；遙控開門時間控制模塊7可以遠程控制門禁模塊8，打開相應的門禁；緊急按鈕模塊9用于在突發險情的情況下控制打開門禁模塊8；單片機1的輸入端電性連接到的電源電路模塊2輸出端，電源電路模塊2為這個系統運作提供電能，電源電路模塊2也設置有備用電源，在緊急情況下會啟動備用電源；MEMS地震傳感器模塊3和煙霧傳感器4的輸出端與單片機1的輸入端電性連接，單片機1的輸出端電性連接到聲光報警器5的輸入端；單片機1的輸出端與射頻模塊10的輸入端電性連接，射頻模塊10的輸出端與單片機1的輸入端電性連接，射頻模塊10；MEMS地震傳感器模塊3、煙霧傳感器4、聲光報警器5和門狀態檢測開關模塊6設置在門禁終端主控制箱中，系統主機與門禁終端主控制箱可以通過射頻模塊10 進行相互通訊，當系統主機檢測到門禁終端主控制箱發來的異常信息后,經過處理后會通過聲光報警器5發出聲、光警示；MEMS地震傳感器模塊3在接收到地震平臺發出的地震預警信號后，會反饋給門禁終端控制箱和系統主機，門禁終端控制箱和系統主機接收到信息后會同時報警，并自動解鎖門禁模塊8，打開門禁；當煙霧傳感器4檢測到環境煙霧濃度達到設定的閥值時，主機箱和系統主機也會同時報警，并自動解鎖門禁，同時啟動應急燈照明功能；當停電時，門禁模塊8也可以自動啟動應急燈功能。

綜上所述：本多功能報警的智能應急燈，在通過MEMS地震傳感器模塊3接受到地震預警平臺發出的地震預警信號和煙霧傳感器4檢測到環境煙霧濃度達到設定的閥值時，會通過單片機1控制聲光報警器5發出聲光報警并能自動開啟電子門禁，讓人們遇到這些緊急情況時能及時意識到危險，提前做出準備，可以緊急的疏散逃生。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
