本發明屬于氣體放電等離子體生成技術領域，更具體地，涉及一種在大氣壓下產生低溫射流等離子體，尤其是花瓣式輝光放電射流等離子體生成結構。

背景技術：

相比于傳統的氣體放電等離子體，大氣壓低溫射流等離子體的最大優勢在于等離子體被噴射出放電區域，操作人員無需接觸高壓電極，使用的安全性大大提高。此外，大氣壓低溫射流等離子體的生成裝置擺脫了昂貴的真空系統，且該類射流型等離子體的焦耳發熱較低，電能幾乎都用于等離子體中粒子活性的激發，在一定的條件下(如高壓電極與外部正弦高壓電壓通過rc網絡相連接，通過調節電阻或電容的大小，調節等離子體射流的功耗、電流和溫度)，產生的等離子體溫度可以接近室溫。大氣壓低溫射流等離子體作為一種新型的大氣壓等離子體放電技術，具有射流溫度低、活性粒子種類多等特點，廣泛應用于材料表面處理、生物醫學（輔助傷口治療、血液凝結、牙齒根管治療、殺滅癌細胞、消毒殺菌、各種皮膚病治療）、環境治理(空氣凈化與污染的防治、污水處理)等領域。

而大氣壓輝光放電射流等離子體是一種典型的低溫等離子體，其不用通過復雜的如rc網絡的控制就可以使放電電流在毫安級別，產生的射流等離子體溫度接近室溫，可以直接接觸人體而對人體沒有任何傷害，提高了射流等離子體在工業生產尤其是生物醫學中應用的安全性與可靠性；另外，大氣壓輝光放電射流等離子體放電比較均勻，從而使被處理物處理的均勻性大大提高，可以有效的提高工業生產的效率。

現有技術中，大氣壓低溫射流等離子體大多是在惰性氣體（氦氣和氬氣為主）中生成的，絕大多數低溫射流等離子體生成裝置都能夠在大氣壓下利用惰性氣體（氦氣和氬氣為主）產生低溫射流等離子體。但是惰性氣體價格昂貴，生產成本高，不利于實際應用。因此，研究如何大氣壓下利用成本低廉的非惰性氣體（氮?dú)夂涂諝鉃橹鳎┥傻蜏厣淞鞯入x子體尤其是輝光放電射流等離子體成為了當前技術的熱點與難點。

鑒于現有技術中有形式各樣的在大氣壓下利用惰性氣體產生低溫射流等離子體或者輝光放電射流等離子體的裝置，且在一般情況下，能夠在大氣壓下利用氮?dú)夂涂諝獾确嵌栊詺怏w產生低溫射流等離子體或輝光放電射流等離子體的裝置都能夠在大氣壓下利用惰性氣體產生低溫射流等離子體或者輝光放電射流等離子體，這里只對比了幾種典型的能夠在大氣壓下利用氮?dú)夂涂諝獾确嵌栊詺怏w形成低溫射流等離子體的實例：

（1）微孔陰極放電（英文簡稱mhcd）

微孔陰極放電（英文簡稱mhcd），因其能夠在大氣壓下利用氮?dú)饣蛘呖諝猱a(chǎn)生低溫射流等離子體而成為近年來研究者們關注的熱點。

典型氮?dú)獾蜏厣淞鞯入x子體生成裝置如圖1所示，由hong等人研制。hongyc,uhmhs.microplasmajetatatmosphericpressure[j].appliedphysicsletters,2006,89(22):1504-221504.中，hong的氮?dú)馍淞魃裳b置包括介質容器01，置于介質容器01中且用直徑和厚度分別為20毫米和3毫米的圓形鋁片制成的高壓電極02和接地電極03，位于兩個電極中央，直徑為500微米的通氣孔04；將兩電極隔開的一個厚度為1.5毫米的絕緣介質板05（介質板05中心有與通氣孔03直徑相同且對齊的圓孔）。當施加工作電源（交流電源）06和通入工作氣體（氮?dú)猓?7時，該裝置能在外部空間中產生長達6.5厘米的氮?dú)馍淞鞯入x子體08，同時實驗表明距離噴口2厘米處的射流氣體溫度接近于室溫。但是高壓電極02和接地電極03都與射流等離子體08直接接觸，易發生弧光放電，且射流等離子體在經過2厘米以后的距離之后溫度才降為室溫，對于一些生物醫學上的應用（如牙齒清洗、根管治療以及傷口輔助愈合等）不能確保安全。

類似的還有在nitl,dingf,zhuxd,etal.coldmicroplasmaplumeproducedbyacompactandflexiblegeneratoratatmosphericpressure[j].appliedphysicsletters,2008,92(24):241503-241503-3.中所描述的裝置，也存在上述不安全的問題。

氮?dú)馍淞鞯入x子體生成裝置的工作氣體有的可以是空氣，有的則不可以；但空氣射流等離子體生成裝置的工作氣體可以是氮?dú)狻＿@是因?yàn)榭諝庵杏醒鯕猓鯕馐请娯?fù)性氣體，具有很強的吸附電子的能力，所以空氣比氮?dú)獾蜏厣淞鞯入x子體更難形成，且空氣射流長度比氮?dú)馍淞鏖L(zhǎng)度短。但空氣為混合氣體，其化學活性較強，活性粒子較多，且廣泛存在于大氣環境中，有利于應用于不同領域。有學者也利用微孔陰極放電在大氣壓下產生了空氣的射流等離子體。如，hongyc,uhmhs.airplasmajetwithhollowelectrodesatatmosphericpressure[j].physicsofplasmas,2007,14(5).、hongyc,kangws,hongyb,etal.atmosphericpressureair-plasmajetevolvedfrommicrodischarges:eradicationofe.coliwiththejet[j].physicsofplasmas(1994-present),2009,16(12):123502.、mohamedaah,kolbjf,schoenbachkh.lowtemperature,atmosphericpressure,directcurrentmicroplasmajetoperatedinair,nitrogenandoxygen[j].theeuropeanphysicaljournald,2010,60(3):517-522.、kimk,choijd,hongyc,etal.atmospheric-pressureplasma-jetfrommicronozzlearrayanditsbiologicaleffectsonlivingcellsforcancertherapy[j].appliedphysicsletters,2011,98(7):3701-073701.等。但其所描述裝置的射流孔徑都在亞毫米級別，形成的等離子體面積小，不利于實際應用。

總之，微孔陰極放電雖然能夠在大氣壓下利用非惰性氣體產生低溫射流等離子體，但是由于其裝置的孔徑都在亞毫米級別，形成的射流等離子體面積小，且噴射出的等離子體在經過一段距離之后才降為室溫，另外，其放電的高壓電極大多都是裸露的，又這又加大了其使用時的安全隱患。這些因素都成為了當前微孔陰極放電的主要缺陷。

（2）帶懸浮電極的低溫射流等離子體生成裝置

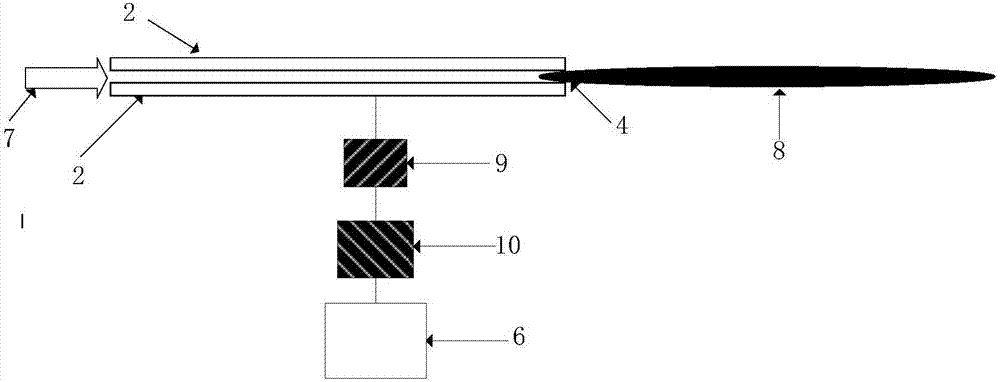

除了微孔陰極放電，還有學者研制的一些帶懸浮電極的低溫射流等離子體生成裝置也能夠在大氣壓下利用非惰性氣體（氮?dú)夂涂諝鉃橹鳎┊a(chǎn)生低溫射流等離子體。如中國專利申請?zhí)?00810236697.7中描述的射流等離子體生成裝置如圖2所示，該裝置包括工作電源6，空心管狀高壓電極2，通氣孔4，連接于電源和高壓電極之間的用于限制放電電流的電容9和電阻10。工作時，工作氣體7從通氣孔4的一側通入，施加電壓后，經連接于電源和高壓電極之間的電容9和電阻10的限流作用而產生符合安全標準的低溫射流等離子體8。很顯然，該裝置的結構只有接高壓的單電極結構，沒有接地電極，這本身就存在一定的安全隱患，即使其采用相應的rc網絡來保證安全，但由于rc值固定且整個裝置的使用都是在高壓環境下進行，一旦rc網絡出現故障或者相應的放電條件發生變化就容易發生弧光放電，形成危險，另外，帶懸浮電極的低溫等離子體射流裝置所產生的低溫等離子體還有放電不均勻的問題。

類似的裝置還有wusq,luxp,xiongzl,etal.atouchablepulsedairplasmaplumedrivenbydcpowersupply[j].plasmascience,ieeetransactionson,2010,38(12):3404-3408、中國專利201320361376.6等都存在這些缺陷。

（3）大氣壓陣列式低溫射流等離子體生成結構

鑒于上述射流等離子體生成結構的管狀內徑都在亞毫米級別，產生的等離子體面積小，為了獲得相對大面積的低溫射流等離子體，有人提出了大氣壓陣列式低溫射流等離子體生成結構，但該結構采用線性排列，而研究結果表明線性排列的射流之間會相互干擾，導致產生的射流不均勻，且放電形式已經超出了輝光放電的范疇，單孔放電也不均勻。又有人提出旋轉式多孔低溫射流等離子體生成結構。中國專利申請?zhí)?01310250837.7中，描述了一種旋轉式多孔低溫射流等離子體生成結構，其在單孔為亞毫米級別的情況下設置了多孔陣列旋轉結構，獲得了相對大面積的射流等離子體，但其單孔內徑依然為亞毫米級別，其放電形式也不是輝光放電。為了獲得低溫等離子體，其必須在高壓電源與高壓電極之間設置相匹配的復雜的rc網絡來限制相應的射流等離子體的電流來控制射流等離子體的溫度，且其高壓電極與通氣孔平行設置，在一些實際應用中（如生物醫學中皮膚病的治療，牙齒根管治療等方面），通氣孔出口端部絕緣存在很大的安全隱患。

針對現有技術存在的缺陷，提出本發明。

技術實現要素：

針對以上問題，本發明提出了一種在大氣壓下產生低溫射流等離子體，尤其是輝光放電射流等離子體的一種射流等離子體的花瓣式生成結構，旨在解決現有技術很難在大氣壓下利用非惰性氣體產生大孔徑和大面積的輝光放電射流等離子體的世界級技術難題。

另外，本發明的所有放電電極都位于良好的絕緣介質內部，產生的射流等離子體屬于輝光放電的范疇，可以有效解決現有等離子體射流裝置存在的電極不安全和放電不均勻的問題。

為實現上述發明目的，本發明的技術方案是：

一種花瓣式輝光放電射流等離子體生成結構，包括一介質容器101，介質容器101為圓柱體形，介質容器101間距設有第一接地電極102和第二接地電極103，第一接地電極102和第二接地電極103之間環形陣列均布開設有兩個以上的通孔104；第一接地電極102和第二接地電極103設有2個以上的高壓電極105，高壓電極105穿過所有通孔104并與通孔104截面呈交叉設置；第一接地電極102和第二接地電極103通過接地接線端子與工作電源連接；高壓電極105通過高壓接線端子與工作電源連接；工作氣體（107）通過通孔（104）通入，在通孔（104）內的強電場作用下發生輝光放電，由工作氣體（107）產生的等離子體在氣流和電場的共同作用下在通孔（104）的出口處噴射形成輝光放電射流等離子體（108）。

其中，所述第一接地電極102和第二接地電極103為與介質容器101同心設置的柱形圓環。

或者，所述第一接地電極102和第二接地電極103為環形設置的與介質容器101同軸向的圓柱體形。

所述通孔104容納有與外部工作氣體管道連通的空氣管道109。

所述高壓電極105為與圓柱體形的介質容器101同心圓環形或多邊形。

所述介質容器101為絕緣材料，選自聚四氟乙烯、硅橡膠、石英玻璃、玻璃、陶瓷或環氧乙烯的一種。

所述高壓電極105采用鎢、銅、鋁或不銹鋼導電性能好的金屬材料或者碳纖維制成的裸導體。

所述高壓電極105為有絕緣層包裹的導線，所述絕緣層材料選自聚四氟乙烯、硅橡膠，石英玻璃，玻璃，陶瓷或環氧乙烯的一種。

所述第一接地電極102和第二接地電極103為鎢、銅、鋁或不銹鋼導電性能好的金屬材料或者碳纖維。

所述第一接地電極102和第二接地電極103為有絕緣層包裹的導線，所述絕緣層材料選自聚四氟乙烯、硅橡膠，石英玻璃，玻璃，陶瓷或環氧乙烯的一種。

所述工作氣體107為氦氣、氬氣、氮?dú)狻⒀鯕狻⒖諝狻⒒旌蠚怏w、氣態化合物或氣態有機物。

本發明的有益效果是：

本發明利用所述通孔與所述高壓電極之間的最小間隙所形成的最大場強點產生初始電子，從而有效降低整個裝置放電的起始放電電壓；考慮電場強度在介質分界面上的折射規律，利用所述絕緣介質介質容器和通氣孔之間形成的弧形不均勻特點，使空間電場分布較均勻從而有利于產生均勻的輝光放電等離子體，避免放電向絲狀放電和弧光放電的轉變；在氣流等其他因素的共同作用下，在通氣孔的出口處生成穩定均勻的輝光放電射流等離子體，有效解決了現有技術中在大氣壓下利用非惰性氣體生成大孔徑的輝光放電射流等離子體的技術難題；作為本發明的一種改進方案，在相同的技術條件下，多個通氣孔可以并列放置，能夠產生大面積的非惰性氣體輝光放電射流等離子體，從而能夠使等離子體中的活性粒子得到充分利用，在材料處理和生物應用中得到更加廣泛的應用推廣。

進一步地，實驗證明本發明除了可以在大氣壓下利用惰性氣體（主要是氦氣和氬氣）產生大孔徑的輝光放電射流等離子體，還可以在大氣壓下利用非惰性氣體（主要是氮?dú)夂涂諝猓┊a(chǎn)生大孔徑的輝光放電射流等離子體，從而解決了現有技術的難題。

附圖說明

當結合附圖考慮時，通過參照下面的詳細描述，能夠更完整更好地理解本發明以及容易得知其中許多伴隨的優點，但此處所說明的附圖用來提供對本發明的進一步理解，構成本發明的一部分，本發明的示意性實施例及其說明用于解釋本發明，并不構成對本發明的不當限定，其中：

1、圖1是現有技術中典型的氮?dú)馍淞鞯入x子體生成裝置示意圖；

2、圖2是現有技術中典型的帶懸浮電極的低溫射流等離子體生成裝置；

3、圖3是本發明的實施例1的結構示意圖；

4、圖4是本發明的實施例1的結構效果圖。

5、圖5是本發明的實施例1的橫剖面圖。

6、圖6是本發明的實施例2的結構示意圖。

具體實施方式

下面將結合附圖對本發明，對本發明實施例中的技術方案進行清楚、完整地描述。

實施例1：

圖3是本發明的實施例1的結構示意圖；圖4是本發明的實施例1的結構示意圖；圖5是本發明實施例1的橫剖面圖；圖5中略去了容納有與外部工作氣體管道連通的空氣管道，取其中2個通孔的橫剖面圖，如圖3、圖4、圖5所示，包括一介質容器101，介質容器101為圓柱體形，介質容器101間距設有第一接地電極102和第二接地電極103，第一接地電極102和第二接地電極103之間環形陣列均布開設有兩個以上的通孔104；第一接地電極102和第二接地電極103設有2個以上的高壓電極105，高壓電極105穿過所有通孔104并與通孔104截面呈交叉設置；第一接地電極102和第二接地電極103通過接地接線端子與工作電源連接；高壓電極105通過高壓接線端子與工作電源連接；工作氣體（107）通過通孔（104）通入，在通孔（104）內的強電場作用下發生輝光放電，由工作氣體（107）產生的等離子體在氣流和電場的共同作用下在通孔（104）的出口處噴射形成輝光放電射流等離子體（108）。

所述第一接地電極102和第二接地電極103為與介質容器101同心設置的柱形圓環。所述通孔104容納有與外部工作氣體管道連通的空氣管道109。所述高壓電極105為與圓柱體形的介質容器101同心圓環形。

其中，通孔104內徑為3.5毫米，介質容器101為絕緣材料，選自聚四氟乙烯、硅橡膠、石英玻璃、玻璃、陶瓷或環氧乙烯的一種。高壓電極105采用鎢、銅、鋁或不銹鋼導電性能好的金屬材料或者碳纖維制成的裸導體。高壓電極105為有絕緣層包裹的導線，所述絕緣層材料為聚四氟乙烯、硅橡膠，石英玻璃，玻璃，陶瓷或環氧乙烯。第一接地電極102和第二接地電極103為鎢、銅、鋁或不銹鋼導電性能好的金屬材料或者碳纖維。第一接地電極（102）和第二接地電極（103）為有絕緣層包裹的導線，絕緣層材料為聚四氟乙烯、硅橡膠，石英玻璃，玻璃，陶瓷或環氧乙烯。工作氣體107為氦氣、氬氣、氮?dú)狻⒀鯕狻⒖諝狻⒒旌蠚怏w、氣態化合物或氣態有機物。

實施例2：

如圖5所示，本發明的一種花瓣式輝光放電射流等離子體生成結構，包括一介質容器101，介質容器101為圓柱體形，介質容器101間距設有第一接地電極102和第二接地電極103，第一接地電極102和第二接地電極103之間環形陣列均布開設有兩個以上的通孔104；第一接地電極102和第二接地電極103設有2個以上的高壓電極105，高壓電極105穿過所有通孔104并與通孔104截面呈交叉設置；第一接地電極102和第二接地電極103通過接地接線端子與工作電源連接；高壓電極105通過高壓接線端子與工作電源連接；工作氣體（107）通過通孔（104）通入，在通孔（104）內的強電場作用下發生輝光放電，由工作氣體（107）產生的等離子體在氣流和電場的共同作用下在通孔（104）的出口處噴射形成輝光放電射流等離子體（108）。

所述第一接地電極102和第二接地電極103為環形設置的與介質容器101同軸向的圓柱體形。所述通孔104容納有與外部工作氣體管道連通的空氣管道108。

所述高壓電極105為與圓柱體形的介質容器101同心多邊形。

其中，通孔104內徑為3.5毫米，介質容器101為介電絕緣材料，選自聚四氟乙烯、硅橡膠、石英玻璃、玻璃、陶瓷或環氧乙烯的一種。高壓電極105采用鎢、銅、鋁或不銹鋼導電性能好的金屬材料或者碳纖維制成的裸導體。高壓電極105為有絕緣層包裹的導線，所述絕緣層材料選自氟乙烯、硅橡膠，石英玻璃，玻璃，陶瓷或環氧乙烯的一種。第一接地電極102和第二接地電極103為鎢、銅、鋁或不銹鋼導電性能好的金屬材料或者碳纖維。第一接地電極（102）和第二接地電極（103）為有絕緣層包裹的導線，絕緣層材料選自聚四氟乙烯、硅橡膠，石英玻璃，玻璃，陶瓷或環氧乙烯的一種。工作氣體107為氦氣、氬氣、氮?dú)狻⒀鯕狻⒖諝狻⒒旌蠚怏w、氣態化合物或氣態有機物。

所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
