本發明涉及一種監控電路，具體是一種基于紅外光的監控電路。

背景技術：

有些自動生產線需要監視傳送物料的情況，有的生產過程堵料算事故，用“暗通控制電路”或“亮通控制電路”可解決簡單的物料監視問題，但是，有些生產過程物料的傳送是斷斷續續的。這就不能用簡單的“暗通”、“亮通”電路來監視了。

技術實現要素：

本發明的目的在于提供一種基于紅外光的監控電路，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種基于紅外光的監控電路，包括電容c1、電阻r1、紅外發光二極管led1、光敏三極管vt1和繼電器j2，紅外發光二極管led1和光敏三極管vt1相對設置，分別置于自動生產線的兩側，所述電阻r1一端分別連接電源vcc、電容c3線圈、光敏三極管vt1集電極、電阻r5、電阻r6、電阻r11、場效應管vt5的s極、二極管vd2負極和繼電器j2線圈，電阻r1另一端分別連接電容c1和紅外發光二極管led1正極，所述光敏三極管vt1發射極連接電阻r4，電阻r4另一端連接三極管vt2基極，三極管vt2集電極分別連接電阻r5另一端和電阻r7，電阻r7另一端連接三極管vt3基極，三極管vt3集電極分別連接電阻r6另一端和電阻r8，電阻r8另一端分別連接三極管vt4基極和電阻r10，三極管vt4發射極分別連接三極管vt3發射極和電阻r9，三極管vt4集電極分別連接電阻r11另一端和二極管vd1負極，二極管vd1正極分別連接電位器rp滑片和場效應管vt5的g極，場效應管vt5的d極連接電位器rp一端，電位器rp另一端分別連接電阻r12和電容c2，電阻r12另一端連接三極管vt6基極，三極管vt6集電極分別連接二極管vd2正極、繼電器j2線圈另一端和三極管vt7集電極，三極管vt7基極連接三極管vt6發射極，三極管vt7發射極分別連接電容c2另一端、電阻r10另一端、電阻r9另一端、三極管vt2發射極、三極管vt8發射極、紅外發光二極管led1負極、電容c1另一端和電容c3另一端。

紅外發光二極管led1和光敏三極管vt1相對設置，分別置于自動生產線的兩側，紅外發光二極管led1發出的紅外光路被物料擋住時，vt1截止，vt2截止，vt3、vt4組成的射耦雙穩態觸發器翻轉成vt3導通、vt4截止的狀態，二極管vd2不能導通，由場效應管vt5和電位器rp組成的恒流源向c2充電，c2上電壓上升到一定值后復合管vt6、vt7導通，j2吸合，控制外電路工作或報警。如果光路被擋住的時間不夠長，會使電容c2上電壓還沒升高到使vt6導通的程度，則射耦雙穩翻轉成vt3截止、vt4導通的狀態，vd2導通，將電容c2正端鉗制在低電位，j2不能吸合，調整rp可改變電路允許的最大堵料時間(也即短時間堵料電路不報警)。

與現有技術相比，本發明的有益效果是：本發明基于紅外光的監控電路能夠準確識別斷續傳送的生產線上的物料是否堵料，而且斷續傳送的時間間隔可調，適用范圍廣。

附圖說明

圖1為基于紅外光的監控電路的電路圖。

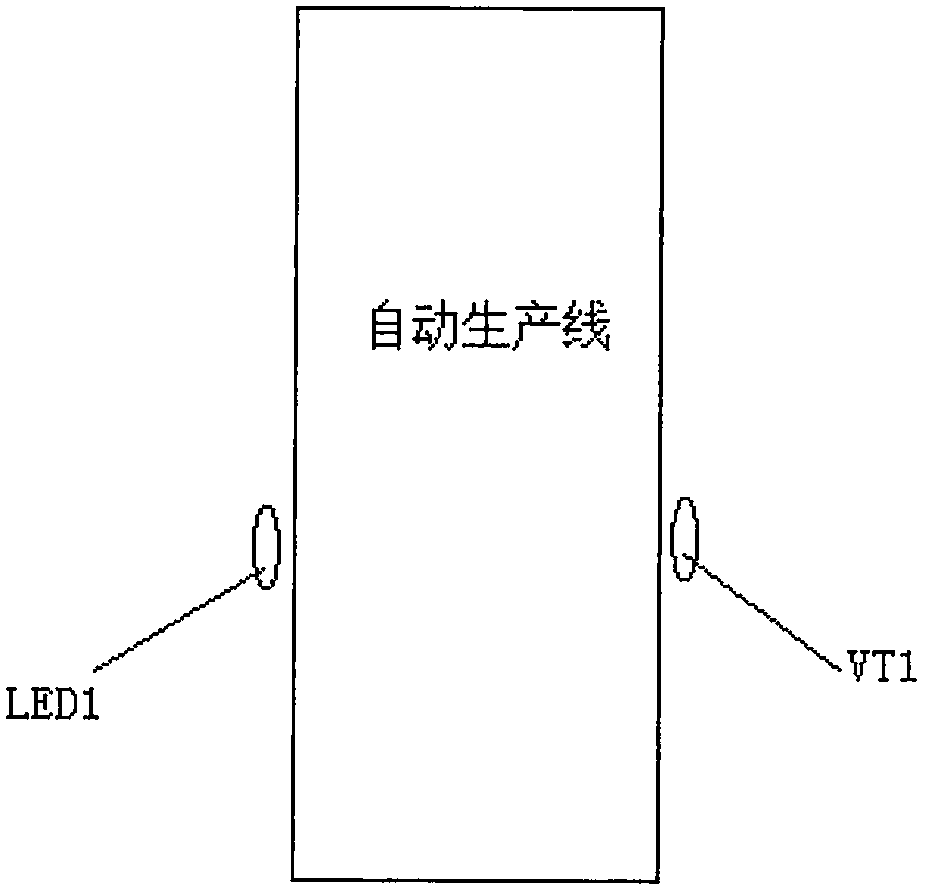

圖2為基于紅外光的監控電路中紅外發光二極管led1和光敏三極管vt1的位置圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。

請參閱1～2，本發明實施例中，一種基于紅外光的監控電路，包括電容c1、電阻r1、紅外發光二極管led1、光敏三極管vt1和繼電器j2，電阻r1一端分別連接電源vcc、電容c3線圈、光敏三極管vt1集電極、電阻r5、電阻r6、電阻r11、場效應管vt5的s極、二極管vd2負極和繼電器j2線圈，電阻r1另一端分別連接電容c1和紅外發光二極管led1正極，光敏三極管vt1發射極連接電阻r4，電阻r4另一端連接三極管vt2基極，三極管vt2集電極分別連接電阻r5另一端和電阻r7，電阻r7另一端連接三極管vt3基極，三極管vt3集電極分別連接電阻r6另一端和電阻r8，電阻r8另一端分別連接三極管vt4基極和電阻r10，三極管vt4發射極分別連接三極管vt3發射極和電阻r9，三極管vt4集電極分別連接電阻r11另一端和二極管vd1負極，二極管vd1正極分別連接電位器rp滑片和場效應管vt5的g極，場效應管vt5的d極連接電位器rp一端，電位器rp另一端分別連接電阻r12和電容c2，電阻r12另一端連接三極管vt6基極，三極管vt6集電極分別連接二極管vd2正極、繼電器j2線圈另一端和三極管vt7集電極，三極管vt7基極連接三極管vt6發射極，三極管vt7發射極分別連接電容c2另一端、電阻r10另一端、電阻r9另一端、三極管vt2發射極、三極管vt8發射極、紅外發光二極管led1負極、電容c1另一端和電容c3另一端。光敏三極管vt1選用3du5型光敏三極管。

本發明的工作原理是：請參閱圖1～2，紅外發光二極管led1和光敏三極管vt1相對設置，分別置于自動生產線的兩側，紅外發光二極管led1發出的紅外光路被物料擋住時，vt1截止，vt2截止，vt3、vt4組成的射耦雙穩態觸發器翻轉成vt3導通、vt4截止的狀態，二極管vd2不能導通，由場效應管vt5和電位器rp組成的恒流源向c2充電，c2上電壓上升到一定值后復合管vt6、vt7導通，j2吸合，控制外電路工作或報警，如果c2上電壓還沒升高到使vt6導通的程度，光路又通了，則射耦雙穩翻轉成vt3截止、vt4導通的狀態，vd2導通，將電容c2正端鉗制在低電位，j2不能吸合，調整rp可改變電路允許的最大堵料時間(也即短時間堵料電路不報警)。

綜上所述，本發明基于紅外光的監控電路能夠準確識別斷續傳送的生產線上的物料是否堵料，而且斷續傳送的時間間隔可調，適用范圍廣。

技術特征：

技術總結
本發明公開了一種基于紅外光的監控電路，包括電容C1、電阻R1、紅外發光二極管LED1、光敏三極管VT1和繼電器J2，紅外發光二極管LED1和光敏三極管VT1相對設置，分別置于自動生產線的兩側，所述電阻R1一端分別連接電源VCC、電容C3線圈、光敏三極管VT1集電極、電阻R5、電阻R6、電阻R11、場效應管VT5的S極、二極管VD2負極和繼電器J2線圈，電阻R1另一端分別連接電容C1和紅外發光二極管LED1正極。本發明基于紅外光的監控電路能夠準確識別斷續傳送的生產線上的物料是否堵料，而且斷續傳送的時間間隔可調，適用范圍廣。

技術研發人員：姚旺東
受保護的技術使用者：諸暨市宏光機械配件廠
技術研發日：2017.05.06
技術公布日：2017.09.19
