本實用新型涉及遙控裝置，尤其涉及一種遙控器。

背景技術：

隨著無線通訊技術的發展，無線控制技術被應用于各領域，如車庫的庫門、電動晾衣架等用品。無線控制技術主要是利用遙控器遠程控制驅動機，以實現遠距離控制驅動機帶動相關部件做出符合要求的動作。如車庫庫門的開閉或電動晾衣架的升降等。

現有技術中的遙控器包括殼體、設置在殼體內的電子器件以及按鍵，按鍵用于向電子器件發出信號，以使電子器件向驅動機發出相應的控制信號。現有技術中的遙控器結構不合理，按鍵凸出殼體的表面，造成遙控器容易被誤操作。

技術實現要素：

本實用新型提供的一種遙控器，旨在克服現有技術中的遙控器結構不合理、容易被誤操作的不足。

為了解決上述技術問題，本實用新型采用如下技術方案：一種遙控器，包括殼體，所述殼體上設有按鍵，所述殼體上設有容納所有按鍵的凹槽，所述殼體上設有蓋合部分凹槽的滑蓋，所述滑蓋滑動連接在殼體上，并且，所述滑蓋沿凹槽的寬度方向滑動，所述凹槽內設有定位滑蓋的定位體，所述滑蓋上設有與定位體配合的定位槽。

一種可選的方案，所述滑蓋的兩端一體式設有滑片，所述凹槽的底壁上設有與滑片配合的滑槽，所述滑片遠離滑蓋的一端設有避免滑蓋脫落的彈性鉤，所述彈性鉤粘接在滑片上。彈性鉤主要用于避免滑蓋脫落，優化了遙控器的使用性能。在具體使用過程中，遙控器的滑蓋不會自動脫落。

一種可選的方案，所述滑蓋的兩端一體式設有沿滑蓋長度方向凸出滑蓋的滑片，所述凹槽的側壁上開設有與滑片配合的滑槽。簡化了滑蓋的結構，滑片伸入滑槽內即可避免滑蓋脫落，大大優化了遙控器的使用性能。

一種可選的方案，所述殼體包括上殼和下殼，所述上殼與下殼通過螺釘固定在一起，所述上殼與下殼之間設有與按鍵接觸的硅膠層。上殼與下殼的設置便于殼體的裝配。硅膠層的設置主要起到保護殼體內電子器件的作用，按鍵通過硅膠層與殼體內的電子器件接觸，可以有效地避免按鍵損壞電子器件，延長了遙控器的使用壽命。

一種可選的方案，所述殼體上開設有指示孔，所述指示孔內粘接有透明體。透明體用于封閉指示孔，避免外界雜質進入殼體內而損壞殼體內的電子器件，延長了遙控器的使用壽命。

一種可選的方案，所述滑蓋上遠離凹槽的一側上一體式設有與滑蓋滑動方向垂直的防滑紋，所述防滑紋凹入滑蓋內，或者，所述防滑紋凸出所述滑蓋。防滑紋的設置增大了滑蓋的摩擦系數，操作人員在滑動滑蓋時操作方便，優化了遙控器的使用性能。

一種可選的方案，所述凹槽的底壁上開設有信號發射孔。優化了遙控器的使用性能。

一種可選的方案，所述凹槽的底壁上粘接有金屬片，所述金屬片上開設有使按鍵可以穿過的通孔,并且所述金屬片的厚度不小于1毫米。金屬片用于保護殼體，提高了殼體的強度。并且，在該金屬片上還可以印制銘牌等，優化了遙控器的使用性能。

一種可選的方案，所述定位體為固定在凹槽底壁上的彈性定位柱，所述彈性定位柱遠離凹槽底壁的一端一體式設有導向頭，所述導向頭的形狀為半球形。導向頭的設置便于定位體與定位槽配合，優化了遙控器的使用靠性能。

與現有技術相比，本實用新型提供的一種遙控器，具有如下優點：殼體上設有容納所有按鍵的凹槽，在殼體上還設有蓋合部分凹槽的滑蓋，滑蓋滑動連接在殼體上，并且滑蓋沿凹槽的寬度方向滑動，凹槽內設有定位體，在滑蓋上設有與定位體配合的定位槽；凹槽的設置主要用于避免按鍵凸出殼體，遙控器放置在口袋或背包內以后，按鍵不容易被碰觸，從而可以有效地避免遙控器被誤操作，優化了遙控器的使用性能；滑蓋沿凹槽的寬度方向滑動，該設置相對于滑蓋沿凹槽的長度方向滑動，滑蓋沿凹槽的寬度方向滑動，滑蓋在滑動過程中不會占用凹槽長度方向上的空間，從而不會縮短凹槽長度方向上的尺寸，優化了的遙控器的結構，該結構尤其適用于車庫、晾衣架等領域的遙控器。

定位體和定位槽的設置主要用于對滑蓋進行定位，由于滑蓋沿滑槽的寬度方向滑動，在實際使用過程中，滑蓋很容易自由滑動，不利于遙控器的使用，定位體和定位槽的設置可以方便地對滑蓋進行定位，優化了遙控器的使用性能。

附圖說明

附圖1是本實用新型一種遙控器去掉滑蓋后的主視圖；

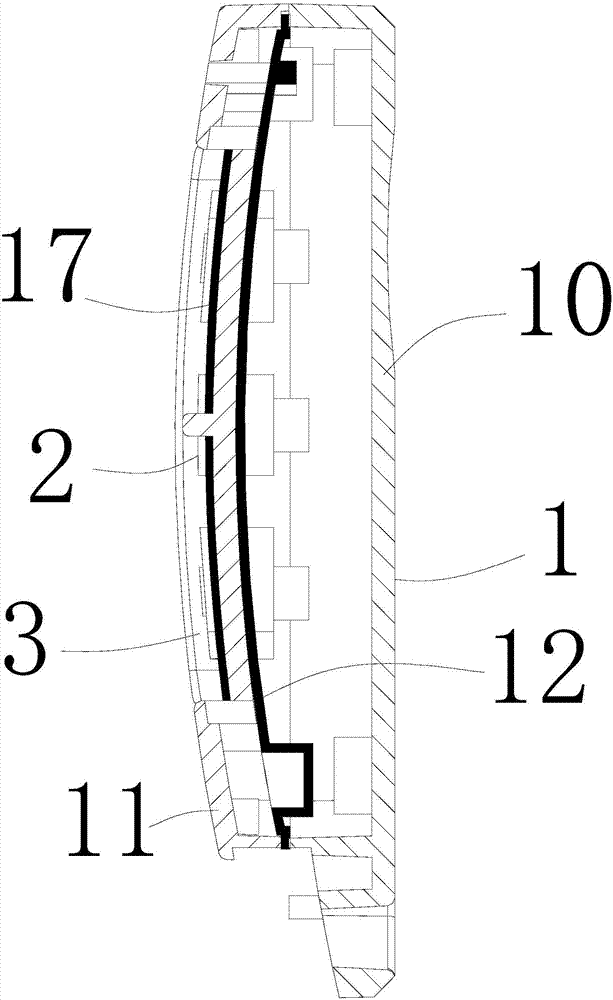

附圖2是附圖1中A-A處剖視圖；

附圖3是本實用新型一種遙控器的主視圖；

附圖4是本實用新型一種遙控器中上殼的主視圖；

附圖5是附圖4的后視圖；

附圖6是本實用新型一種遙控器中滑蓋的主視圖；

附圖7是本實用新型一種遙控器中滑片的示意圖；

附圖8是本實用新型一種遙控器中定位體的示意圖；

附圖9是本實用新型一種遙控器中滑蓋與殼體連接處的示意圖。

具體實施方式

下面結合附圖，對本實用新型的一種遙控器作進一步說明。以下實施例僅用于幫助本領域技術人員理解本實用新型，并非是對本實用新型的限制。

遙控器的主要作用就是遠程控制驅動機，遙控器在車庫、電動晾衣架領域得到十分廣泛的應用。而應用于車庫、電動晾衣架領域的遙控器具有較少的按鍵2數量，一般包括上行鍵、下行鍵和停止鍵。為便于遙控器的攜帶，遙控器一般具有較小的體積，而設置在遙控器上的按鍵2則具有更小的體積。在實際操作中，按鍵2不容易被操作。另外，按鍵2凸出式設置還造成按鍵2容易被誤碰，嚴重影響了用戶的使用體驗。

如圖1、圖2所示，一種遙控器，包括殼體1，所述殼體1上設有按鍵2，在殼體1內應設有電子器件，以實現向驅動機發出相應的控制信號，按鍵2主要用于向電子器件發出相應的控制信號；

如圖1、圖2所示，所述殼體1包括上殼11和下殼10，所述上殼11與下殼10通過螺釘固定在一起，所述上殼11與下殼10之間設有與按鍵2接觸的硅膠層12，硅膠層12覆蓋在電子器件上，按鍵2隔著硅膠層12控制電子器件的相關部件，可以有效地避免按鍵2損壞電子器件，延長了遙控器的使用壽命，電子器件即普通的遙控器配件，可在市場上購買得到，電子器件上應具有與被按鍵2控制的按鈕或相應的開關，按鍵2隔著硅膠層12控制按鈕或相應的開關；

如圖1、圖2所示，所述殼體1上設有容納所有按鍵2的凹槽3，也就是說，所有的按鍵2均設置在凹槽3內，以避免按鍵2凸出殼體1而造成按鍵2容易被誤操作；

如圖3、圖4所示，所述殼體1上設有蓋合部分凹槽3的滑蓋4，滑蓋4并不能完全蓋合凹槽3，滑蓋4的寬度可以為凹槽3寬度的1/2，滑蓋4在殼體1上左右滑動，并不會遮蓋位于凹槽3內某一側的按鍵2；所述滑蓋4滑動連接在殼體1上，并且，所述滑蓋4沿凹槽3的寬度方向滑動，位于凹槽3內的所有按鍵2設置為一列或多列，形成按鍵2列，凹槽3的寬度方向是指，垂直于按鍵2列的方向，滑蓋4沿凹槽3的寬度方向滑動相對于對滑蓋4沿凹槽3的長度方向滑動，滑蓋4沿凹槽3的寬度方向滑動不會縮短凹槽3的長度，位于凹槽3內的按鍵2可以設置相對較大的體積，進而優化遙控器的使用體驗；

如圖4、圖6、圖8所示，所述凹槽3內設有定位滑蓋4的定位體5，所述滑蓋4上設有與定位體5配合的定位槽6,所述定位體5為固定在凹槽3底壁上的彈性定位柱，所述彈性定位柱遠離凹槽3底壁的一端一體式設有導向頭18，所述導向頭18的形狀為半球形，定位體5和定位槽6的設置主要用于將滑蓋4固定在凹槽3的某一側，以利于遙控器的操作；定位體5也可以采用其它結構替代，如剛性柱，并在剛性柱遠離凹槽3的一端設置彈性頭，該方案也可以實現滑蓋4的定位；定位體5可以粘接在凹槽3的底壁上，也可以通過螺紋固定在凹槽3的底壁上；

如圖2所示，所述凹槽3的底壁上設有金屬片17，所述金屬片17上開設有使按鍵2可以穿過的通孔，所述金屬片17粘接在凹槽3的底壁上，并且所述金屬片17的厚度不小于1毫米，金屬片17主要用于增大殼體1的強度，在金屬片17上可以印制產品的銘牌等，優化了遙控器的使用性能。

如圖5、圖6、圖7所示，所述滑蓋4的兩端一體式設有滑片7，所述凹槽3的底壁上設有與滑片7配合的滑槽8，所述滑片7遠離滑蓋4的一端設有避免滑蓋4脫落的彈性鉤9，所述彈性鉤9粘接在滑片7上。利用彈性鉤9與凹槽3的底壁配合，以避免滑蓋4脫落。彈性鉤9與滑蓋4可以粘接在一起，也可以焊接在一起。

如圖3、圖4所示，所述滑蓋4上遠離凹槽3的一側上一體式設有與滑蓋4滑動方向垂直的防滑紋15，所述防滑紋15凹入滑蓋4內，或者，所述防滑紋15凸出所述滑蓋4，防滑紋15也可以采用防滑凸點替代。防滑紋15也可以采用網格狀花紋替換。

如圖1、圖3、圖4、圖5所示，所述殼體1上開設有指示孔13，所述指示孔13內粘接有透明體14，殼體1內的電子器件上一般設有指示燈，指示孔13主要用于散射指示燈發出的光線，所述凹槽3的底壁上開設有信號發射孔16。信號發射孔16的設置更有利于信號的發射，優化了遙控器的使用性能。

上述技術方案相對于現有技術，凹槽3的設置可以優化遙控器的使用性能，避免按鍵2被意外觸碰，滑蓋4沿凹槽3的寬度方向滑動，該方案使得按鍵2的體積可以設置的相對大，優化了遙控器的使用性能。

如圖9所示，一種上述方案中滑蓋4與殼體1連接結構的替換方案，所述滑蓋4的兩端一體式設有沿滑蓋4長度方向凸出滑蓋4的滑片7，所述凹槽3的側壁上開設有與滑片7配合的滑槽8，該方案中的滑蓋4應當可以產生一定的彈性變形，以便于將滑片7插入滑槽8內，即便于遙控器的裝配，滑槽8的兩端封閉，以限制滑片7的滑動行程；

以上結合附圖對本實用新型的部分實施例進行了詳細介紹。本領域技術人員閱讀本說明書后，基于本實用新型的技術方案，可以得到其它實施例，這些實施例仍屬于本實用新型的保護范圍。
