本申請涉及顯示，具體涉及一種觸控顯示面板及其制備方法、顯示裝置。

背景技術：

1、隨著顯示產品分辨率的不斷提高，相鄰子像素之間的間隔區域逐漸被壓縮。這種情況下，與間隔區域疊置的觸控電極的寬度與間隔區域的寬度出現了匹配失衡，導致觸控電極對子像素出光造成遮擋，影響顯示。

技術實現思路

1、有鑒于此，本申請實施例提供了一種觸控顯示面板及其制備方法、顯示裝置，解決了現有技術中觸控電極對子像素出光造成遮擋的問題。

2、本申請第一方面提供了一種觸控顯示面板，包括：基板；隔離結構，位于基板一側，隔離結構圍合出多個隔離開口；多個子像素，子像素位于隔離開口內；以及第一觸控電極和第二觸控電極，第一觸控電極和第二觸控電極中的任一者包括相連的多個觸控部和多個連接部；觸控部位于隔離開口內，在同一隔離開口內，至少一個觸控部部分環繞隔離開口設置，連接部連接不同隔離開口內的觸控部。

3、結合第一方面，在一些可能的實現方式中，子像素包括第一電極，第一電極和觸控部同層設置；優選的，子像素還包括第二電極，疊置在第一電極靠近基板一側。

4、結合第一方面，在一些可能的實現方式中，同一隔離開口內設置有一個第一電極，至少一個觸控部部分環繞第一電極，第一電極未被觸控部環繞的部分與隔離結構搭接；優選的，隔離結構包括疊置的支撐部和冠部，支撐部位于冠部靠近基板一側，支撐部在基板上的正投影位于冠部在基板上的正投影范圍內，第一電極未被觸控部環繞的部分與支撐部搭接；優選的，隔離開口包括直線邊緣，第一電極和至少部分直線邊緣搭接。

5、結合第一方面，在一些可能的實現方式中，至少部分隔離開口內設置有多個觸控部，多個觸控部環繞隔離開口間隔設置；優選的，同一隔離開口內的多個觸控部包括第一觸控部和第二觸控部，第一觸控部和第二觸控部分別位于子像素的相對兩側。

6、結合第一方面，在一些可能的實現方式中，至少部分隔離開口內設置有多個子像素，多個子像素共用同一第一電極；優選的，同一隔離開口內的多個子像素的發光顏色相同；優選的，多個子像素陣列排布，同一隔離開口內的多個子像素包括第一子像素和第二子像素，第一子像素和第二子像素在行方向上相鄰或在列方向上相鄰；優選的，部分隔離開口內設置有多個子像素，其余隔離開口和子像素一一對應。

7、結合第一方面，在一些可能的實現方式中，第一觸控電極的連接部在基板上的正投影和第二觸控電極的連接部在基板上的正投影交叉；第一觸控電極中的連接部包括第一連接部，第一連接部包括依次連接的第一子部、第二子部和第三子部，第二子部在基板上的正投影和第二觸控電極的部分連接部在基板上的正投影交叉；優選的，第二子部和隔離結構同層設置；優選的，第一子部、第三子部和第二觸控電極的連接部同層設置；優選的，第一觸控電極中的連接部還包括第二連接部，第二連接部和第二觸控電極的連接部同層設置；優選的，第二觸控電極的連接部疊置在隔離結構背離基板一側。

8、結合第一方面，在一些可能的實現方式中，第二觸控電極的連接部位于隔離結構背離基板一側；優選的，第一觸控電極中的連接部包括第二連接部，第二觸控電極的連接部和第一觸控電極的第二連接部同層設置。

9、結合第一方面，在一些可能的實現方式中，第一觸控電極和第二觸控電極中至少一者的多個連接部和多個觸控部交替連接；優選的，連接同一觸控部的兩個連接部的虛擬延長線垂直或共線。

10、結合第一方面，在一些可能的實現方式中，觸控顯示面板還包括絕緣層，位于第一電極和觸控部之間，以及觸控部和隔離結構之間；優選的，絕緣層包括第一無機封裝層。

11、結合第一方面，在一些可能的實現方式中，觸控顯示面板還包括封裝結構，位于子像素和隔離結構背離基板一側，至少部分連接部位于封裝結構內；優選的，封裝結構包括疊置的第一無機封裝層和有機封裝層，第一無機封裝層位于有機封裝層靠近基板一側，至少部分連接部位于第一無機封裝層和有機封裝層之間；優選的，封裝結構包括第一無機封裝層，第一無機封裝層包括多個無機封裝部，無機封裝部和隔離開口一一對應，無機封裝部覆蓋子像素和觸控部背離基板的表面，并延伸至覆蓋隔離結構的邊緣；至少部分連接部位于隔離結構背離基板一側，并通過貫穿無機封裝部的導電過孔連接觸控部；優選的，第一觸控電極中的連接部包括第一連接部，第一連接部包括依次連接的第一子部、第二子部和第三子部，第一子部、第三子部和第二觸控電極的連接部均位于封裝結構內。

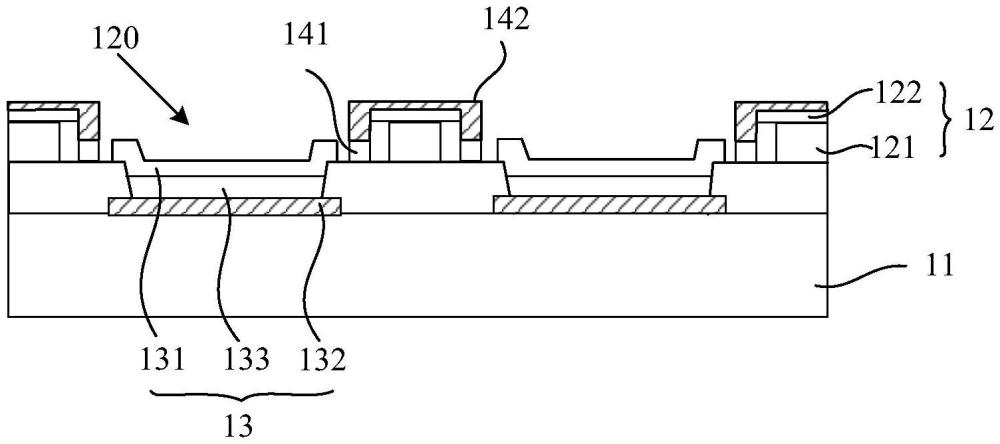

12、結合第一方面，在一些可能的實現方式中，隔離結構包括疊置的支撐部和冠部，冠部位于支撐部背離基板一側，支撐部在基板上的正投影位于冠部在基板上的正投影范圍內；優選的，子像素包括第一電極，第一電極和支撐部搭接。

13、本申請第二方面提供了一種觸控顯示面板的制備方法，包括：在基板上制備隔離結構、多個子像素、第一觸控電極和第二觸控電極，得到觸控顯示面板；其中，隔離結構圍合出隔離開口，子像素位于隔離開口內；第一觸控電極和第二觸控電極中的任一者包括連為一體的多個觸控部和多個連接部；觸控部位于隔離開口內，在同一隔離開口內，至少一個觸控部部分環繞隔離開口設置。

14、結合第二方面，在一些可能的實現方式中，在基板上制備隔離結構、多個子像素、第一觸控電極和第二觸控電極包括：在基板上制備間隔設置的多個第二電極；在相鄰第二電極之間制備隔離結構和第二子部，隔離結構圍合出多個隔離開口，隔離開口包括至少部分第二電極；隔離結構和第二子部同層設置；在隔離開口內依次制備至少一個有機層和第一圖形化導電層，第一圖形化導電層包括位于隔離開口內的第一電極和觸控部，同一隔離開口內，至少一個觸控部部分環繞第一電極，第一電極未被觸控部環繞的部分與支撐部搭接；以及在隔離結構背離基板一側制備第二圖形化導電層，第二圖形化導電層包括第一子部、第三子部和連接部，不同隔離開口內的觸控部通過第一子部、第二子部和第三子部的整體連接，或通過連接部連接，得到交叉設置的第一觸控電極和第二觸控電極。

15、結合第二方面，在一些可能的實現方式中，制備方法還包括：在第一電極和觸控部之間，以及觸控部和隔離結構之間制備絕緣層。

16、本申請第三方面提供了一種顯示裝置，包括上述任一實施例提供的觸控顯示面板。

17、根據本申請實施例提供的觸控顯示面板及其制備方法、顯示裝置，其中的觸控顯示面板包括：基板；隔離結構，位于基板一側，隔離結構圍合出多個隔離開口；多個子像素，子像素位于隔離開口內；以及第一觸控電極和第二觸控電極，第一觸控電極和第二觸控電極中的任一者包括連為一體的多個觸控部和多個連接部；觸控部位于隔離開口內，在同一隔離開口內，至少一個觸控部部分環繞隔離開口設置，連接部連接不同隔離開口內的觸控部。如此，通過將觸控部設置在隔離開口內，避免了觸控部對子像素出光造成遮擋，提升顯示效果。

技術特征：

1.一種觸控顯示面板，其特征在于，包括：

2.根據權利要求1所述的觸控顯示面板，其特征在于，所述子像素包括第一電極，所述第一電極和所述觸控部同層設置；

3.根據權利要求2所述的觸控顯示面板，其特征在于，同一所述隔離開口內設置有一個所述第一電極，至少一個所述觸控部部分環繞所述第一電極，所述第一電極未被所述觸控部環繞的部分與所述隔離結構搭接；

4.根據權利要求3所述的觸控顯示面板，其特征在于，至少部分所述隔離開口內設置有多個所述觸控部，多個所述觸控部環繞所述隔離開口間隔設置；

5.根據權利要求3所述的觸控顯示面板，其特征在于，至少部分所述隔離開口內設置有多個所述子像素，多個所述子像素共用同一所述第一電極；

6.根據權利要求1所述的觸控顯示面板，其特征在于，

7.根據權利要求1所述的觸控顯示面板，其特征在于，所述第二觸控電極的所述連接部位于所述隔離結構背離所述基板一側；

8.根據權利要求1所述的觸控顯示面板，其特征在于，所述第一觸控電極和所述第二觸控電極中至少一者的多個所述連接部和多個所述觸控部交替連接；

9.根據權利要求2所述的觸控顯示面板，其特征在于，還包括絕緣層，位于所述第一電極和所述觸控部之間，以及所述觸控部和所述隔離結構之間；

10.根據權利要求1所述的觸控顯示面板，其特征在于，還包括封裝結構，位于所述子像素和所述隔離結構背離所述基板一側，至少部分所述連接部位于所述封裝結構內；

11.根據權利要求1所述的觸控顯示面板，其特征在于，所述隔離結構包括疊置的支撐部和冠部，所述冠部位于所述支撐部背離所述基板一側，所述支撐部在所述基板上的正投影位于所述冠部在所述基板上的正投影范圍內；

12.一種觸控顯示面板的制備方法，其特征在于，包括：

13.根據權利要求12所述的制備方法，其特征在于，所述在基板上制備隔離結構、多個子像素、第一觸控電極和第二觸控電極包括：

14.根據權利要求13所述的制備方法，其特征在于，在所述在所述隔離結構背離所述基板一側制備第二圖形化導電層之前，還包括：

15.一種顯示裝置，其特征在于，包括權利要求1-11中任一項所述的觸控顯示面板。

技術總結
本申請提供了一種觸控顯示面板及其制備方法、顯示裝置，解決了現有技術中觸控電極對子像素出光造成遮擋的問題。其中，觸控顯示面板包括：基板；隔離結構，位于基板一側，隔離結構圍合出多個隔離開口；多個子像素，子像素位于隔離開口內；以及第一觸控電極和第二觸控電極，第一觸控電極和第二觸控電極中的任一者包括相連的多個觸控部和多個連接部；觸控部位于隔離開口內，在同一隔離開口內，至少一個觸控部部分環繞隔離開口設置，連接部連接不同隔離開口內的觸控部。

技術研發人員：易新榮,張雷
受保護的技術使用者：合肥維信諾科技有限公司
技術研發日：
技術公布日：2025/4/28
