本發明涉及數據中心散熱降溫裝置，特別涉及一種安全可靠的數據中心機房冷通道。

背景技術：

1、冷通道設計是數據中心中常見的一種氣流管理方案，主要用于優化設備散熱，降低能源消耗。它通過將服務器機柜的冷空氣供應通道和熱空氣排放通道分離，以提高冷卻效率。主要是解決冷熱空氣混合現象，提高空調系統的制冷效率。

2、傳統的冷通道通常有以下兩種配置：開放冷通道，冷通道兩端可能敞開，沒有封閉的門，這在一些情況下會導致冷空氣泄漏，降低制冷效率；封閉冷通道，通常配備透明的頂棚或推拉門，將冷通道封閉起來，從而更好地保持冷空氣的集中供應，進一步提升冷卻效率和節能效果。

3、上述兩種配置形成的冷通道，都會形成如下缺點：冷、熱空氣混合的風險，盡管冷通道與熱通道的分離設計提升了冷卻效果，但在沒有完全封閉的情況下，仍然可能會出現冷空氣與熱空氣混合，降低系統效率；安全管理有限，傳統冷通道設計中，進入冷通道的控制較為寬松，缺乏對人員進出進行有效控制，未經授權的人員可能會進入冷通道區域，尤其是在敏感設備附近操作時，存在安全隱患；消防效率低下，對于封閉的冷通道，一旦發生火災，封閉的頂棚設計導致消防系統無法高效運作，氣體會在短時間內充滿整個冷通道，大大降低消防效率；通道門常開降低制冷效率，由于日常的建設與維護工作，經常會有施工人員或維護人員需要進入到冷通道內，容易出現通道門常開的情況，進進出出人員一多往往也容易出現忘記關門的情況，這樣一來，冷通道的封閉性無法及時得到保證，制冷效率也隨之降低；照明常開導致用電成本的上升，許多數據中心的照明系統是手動操作的，經常保持長時間開啟，導致能源浪費。尤其是夜間或無人操作時，照明持續開啟，浪費電力；照明系統無法根據場景切換，現有照明系統通常是單一模式，不具備根據不同操作場景(如巡檢或維修)的需求進行亮度調節或模式切換的功能。

技術實現思路

1、本發明的目的就是提供一種安全可靠的數據中心機房冷通道，在傳統冷通道基礎上增加門禁系統、消防聯動天窗系統、特定設計通道門系統、優化的智能照明系統和智能控制等功能，實現對冷通道內的人員管理、設備安全、應急響應及系統運維的全面提升；能夠有效提高冷通道的安全性、智能化管理水平，優化冷源的使用效率，提升操作便利性，并保障數據中心在緊急情況下的安全應對能力。

2、本發明是通過這樣的技術方案實現的，一種安全可靠的數據中心機房冷通道，包括底板構件、立框構件、數據中心機柜、消防聯動天窗系統和通道門系統；

3、所述立框構件包括主立框，所述主立框對稱的固設在底板構件頂端一側，所述底板構件頂端的另一側對稱的固設有對向立框，所述底板構件的頂端與主立框之間以及所述底板構件的頂端與對向立框之間都排布有數據中心機柜，對向分布的數據中心機柜之間能夠形成冷通道；

4、所述立框構件和數據中心機柜的頂端搭接排布有消防聯動天窗系統，所述消防聯動天窗系統包括底長框、底短框、旋轉框架、旋轉軸和滑動柱，所述底長框和底短框連接組成四邊形框架，所述旋轉框架的外中部兩側通過旋轉軸與底短框的主體中部連接，其中一組所述旋轉軸的外端固接有軸連接件，其中一組所述底短框的內頂端設有可自動滑動的立座，所述滑動柱橫向的固定在立座的頂端，且與軸連接件滑動連接，可形成旋轉框架自動的開閉動作；

5、同側的所述主立框和對向立框的外側都安裝有通道門系統，所述通道門系統包括門框、門扇，所述門框與主立框和對向立框的外側面固定安裝，所述門扇成對的鉸接在門框內，且可自動開閉。

6、進一步地，所述底板構件包括防靜電地板，所述防靜電地板鋪設在機房內，所述防靜電地板的外底面與機房底面之間能夠形成冷氣通道，并與制冷空調的送風口連接；

7、所述主立框對稱的固定在防靜電地板鋪設成平面的一側，所述對向立框對稱的固定在防靜電地板鋪設成平面的另一側；

8、所述數據中心機柜包括機柜主體，每組所述機柜主體的外側面都連接有散熱孔；

9、所述防靜電地板的主體中還對稱的開設有冷風口。

10、進一步地，所述機柜主體的內側還安裝有監控傳感系統，監控傳感系統包括溫濕度傳感器和煙霧傳感器，可實時采集冷通道內的環境數據。

11、進一步地，其中一組所述主立框的外面安裝有顯示控制中心，顯示控制中心由顯示屏、嵌入式plc以及末端執行器組成。

12、進一步地，所述底短框的外底面還安裝有智能照明系統，所述智能照明系統包括節能燈、感應開關和機械開關，所述節能燈安裝在底短框的外底面，所述機械開關安裝在門框的外側面，可手動打開節能燈，所述感應開關安裝在門框的內側面。

13、進一步地，所述消防聯動天窗系統還包括底滑座和底滑塊，所述消防聯動天窗系統通過底長框和底短框組成的四邊形框架結構排布式的固定安裝在主立框、對向立框和機柜主體組成的平面中，每組所述底短框的內端中部都固定安裝有旋轉軸套，所述旋轉軸固定連接在旋轉框架的外側中部，同側的所述旋轉軸旋轉連接在旋轉軸套中；

14、所述軸連接件的主體中開設有推動滑槽，所述滑動柱滑動連接在推動滑槽中；

15、所述底滑座固定連接在其中一組所述底短框的內底面，所述底滑塊滑動連接在底滑座中，所述立座固定連接在底滑塊的頂端，該組所述底短框的內底面還安裝固定有伸縮電缸，所述伸縮電缸的伸縮桿外端與底滑塊固定連接；

16、其中一組所述底長框的底面與旋轉框架的外側面之間還安裝有磁力鎖。

17、進一步地，所述通道門系統還包括阻尼鉸鏈和紅外感應器，所述門扇通過阻尼鉸鏈與門框鉸接；

18、所述門扇的外上端與門框之間安裝有自動閉門器。

19、進一步地，所述門框的外側面還安裝有門禁系統，所述門禁系統包括rfid讀寫器、面部識別攝像頭，通過采用rfid讀寫器和面部識別攝像頭結合的方式，可確保只有經過授權的人員能夠進入冷通道。

20、通過采用上述技術方案，本發明可形成以下有益效果：

21、(1)本發明集成了門禁系統，提升了冷通道的安全管理，有效防止未經授權人員進入，增強了數據中心的安全性；

22、(2)消防聯動天窗系統在火災等緊急情況下能夠自動開啟，快速排煙散熱，提高了冷通道的應急處理能力，保障設備和人員的安全；

23、(3)本發明采用高密封性設計的通道門減少了冷氣泄漏，確保了冷、熱空氣的有效隔離，提升了冷卻效果，降低了能源消耗；

24、(4)本發明門扇具備緩釋關閉和多角度固定功能，操作更加便捷安全，適用于維護、巡檢等不同場景，提高了操作靈活性；

25、(5)智能照明系統提供了自動感應和常開兩種模式，適應不同使用場景，既節約了能源，又滿足了巡檢和維修的照明需求；

26、(6)通過顯示控制中心與各功能系統形成了統一化的智能控制，實現通道內全量的探測器數據的集中管理，并可以控制旋轉框架的開啟和關閉，極大提高了冷通道的智能化和高效運維能力。

技術特征：

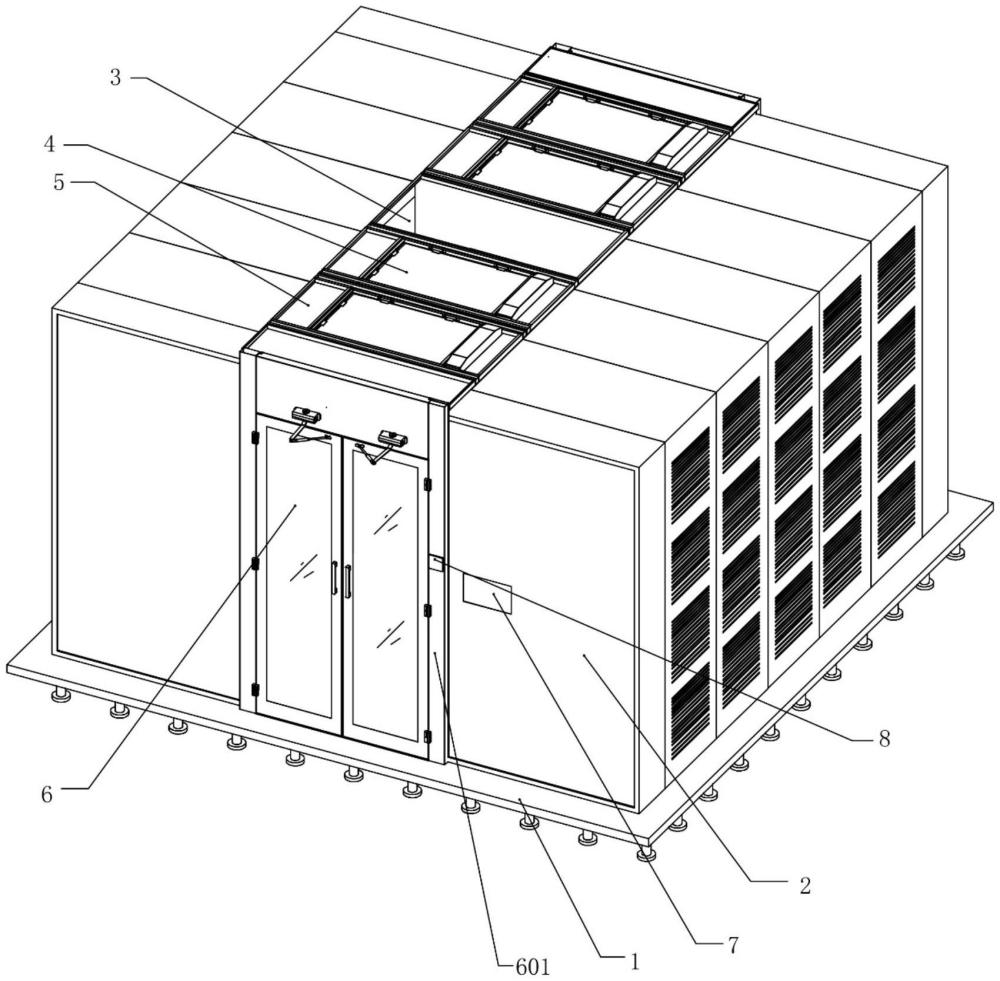

1.一種安全可靠的數據中心機房冷通道，包括底板構件(1)、立框構件(2)和數據中心機柜(3)，其特征在于：還包括消防聯動天窗系統(4)和通道門系統(6)；

2.根據權利要求1所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述底板構件(1)包括防靜電地板(101)，所述防靜電地板(101)鋪設在機房內，所述防靜電地板(101)的外底面與機房底面之間能夠形成冷氣通道(102)，所述主立框(201)對稱的固定在防靜電地板(101)鋪設成平面的一側，所述對向立框(202)對稱的固定在防靜電地板(101)鋪設成平面的另一側。

3.根據權利要求2所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述數據中心機柜(3)包括機柜主體(301)，每組所述機柜主體(301)的外側面都連接有散熱孔(302)。

4.根據權利要求2或3所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述防靜電地板(101)的主體中還對稱的開設有冷風口(103)。

5.根據權利要求3所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述機柜主體(301)的內側還安裝有監控傳感系統(9)，監控傳感系統(9)包括溫濕度傳感器(901)和煙霧傳感器(902)。

6.根據權利要求1、2、3或5所述的一種安全可靠的數據中心機房冷通道，其特征在于：其中一組所述主立框(201)的外面安裝有顯示控制中心(7)，顯示控制中心(7)由顯示屏、嵌入式plc以及末端執行器組成。

7.根據權利要求1、2、3或5所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述底短框(402)的外底面還安裝有智能照明系統(5)，所述智能照明系統(5)包括節能燈(501)、感應開關(502)和機械開關(503)，所述節能燈(501)安裝在底短框(402)的外底面，所述機械開關(503)安裝在門框(601)的外側面，所述感應開關(502)安裝在門框(601)的內側面。

8.根據權利要求3或5所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述消防聯動天窗系統(4)還包括底滑座(408)和底滑塊(409)，所述消防聯動天窗系統(4)通過底長框(401)和底短框(402)組成的四邊形框架結構排布式的固定安裝在主立框(201)、對向立框(202)和機柜主體(301)組成的平面中，每組所述底短框(402)的內端中部都固定安裝有旋轉軸套(404)，所述旋轉軸(405)固定連接在旋轉框架(403)的外側中部，同側的所述旋轉軸(405)旋轉連接在旋轉軸套(404)中，所述軸連接件(406)的主體中開設有推動滑槽(407)，所述滑動柱(411)滑動連接在推動滑槽(407)中，所述底滑座(408)固定連接在其中一組所述底短框(402)的內底面，所述底滑塊(409)滑動連接在底滑座(408)中，所述立座(410)固定連接在底滑塊(409)的頂端，該組所述底短框(402)的內底面還安裝固定有伸縮電缸(412)，所述伸縮電缸(412)的伸縮桿外端與底滑塊(409)固定連接，其中一組所述底長框(401)的底面與旋轉框架(403)的外側面之間還安裝有磁力鎖(413)。

9.根據權利要求1、2、3或5所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述通道門系統(6)還包括阻尼鉸鏈(604)和紅外感應器(605)，所述門扇(602)通過阻尼鉸鏈(604)與門框(601)鉸接，所述門扇(602)的外上端與門框(601)之間安裝有自動閉門器(603)，所述紅外感應器(605)安裝在門框(601)頂部的外側面。

10.根據權利要求1、2、3或5所述的一種安全可靠的數據中心機房冷通道，其特征在于：所述門框(601)的外側面還安裝有門禁系統(8)，所述門禁系統(8)包括rfid讀寫器(801)和面部識別攝像頭(802)。

技術總結
本發明提供一種安全可靠的數據中心機房冷通道，屬于數據中心散熱降溫裝置技術領域。包括底板構件、立框構件、數據中心機柜、消防聯動天窗系統、通道門系統、門禁系統和監控傳感系統，底板構件與立框構件之間成對的布置有數據中心機柜，消防聯動天窗系統位于數據中心機柜與立框構件的頂端，且可與監控傳感系統聯動，進行自動開閉控制，通道門系統分別位于冷通道的兩側，可與門禁系統與監控傳感系統聯動，達到安全開合以及緊急開合的目的；同時消防聯動天窗系統中底短框的外底面還安裝有智能照明系統，不僅可實現常規照明管理，還能在緊急情況下，進行高亮的持續照明，為數據中心的高效運行、安全管理及節能控制提供了可靠的保障。

技術研發人員：高福義,吳瀟婷,歐圣波,張春輝,許寅冬,童旭亮,王允非,姚欽鋒
受保護的技術使用者：國家計算機網絡與信息安全管理中心上海分中心
技術研發日：
技術公布日：2025/3/10
