本申請涉及電器設備散熱領域，尤其是涉及一種散熱裝置。

背景技術：

1、隨著冰柜和冰箱等電器設備的廣泛使用，散熱裝置在確保設備穩定運行方面發揮著至關重要的作用。

2、參照圖1，傳統的散熱裝置通常包括外殼1、風扇2和第一重力開關3，其中風扇2和第一重力開關3均設置在外殼1內，且風扇2和第一重力開關3相互獨立。然而，在實際應用中，這種傳統設計存在一些問題，如安裝過程繁瑣、成本較高以及第一重力開關3的操作受限等。

3、綜上所述，現有的散熱裝置在設計、安裝和操作方面仍有待改進，以滿足更高效、更經濟的散熱需求。

技術實現思路

1、為了滿足更高效、更經濟的散熱需求，本申請提供一種散熱裝置。

2、本申請提供的一種散熱裝置采用如下的技術方案：

3、一種散熱裝置，包括外殼、風扇和第二重力開關，所述風扇設置于所述外殼內，所述第二重力開關設置于所述風扇上。

4、通過采用上述技術方案，當風扇啟動時，帶動周圍的空氣流動，形成散熱效果。第二重力開關則用于控制風扇的啟動和關閉，由于第二重力開關設置在風扇上，因此可以方便地進行操作，實現風扇的快速啟動和關閉。

5、可選的，所述第二重力開關固定連接在風扇的頂部。

6、通過采用上述技術方案，增加了工作人員安裝和拆卸第二重力開關的便捷性，節省了安裝時間和人力成本。

7、可選的，所述第二重力開關焊接在風扇上。

8、通過采用上述技術方案，所述第二重力開關焊接在風扇上，增加了第二重力開關安裝的牢固性。

9、可選的，所述外殼設有與第二重力開關相配合的穿引孔，允許第二重力開關的操作部分伸出外殼。

10、通過采用上述技術方案，用戶可以方便地從外部操作第二重力開關，而無需打開外殼。

11、可選的，所述穿引孔設有蓋體，用于在不使用第二重力開關時封閉穿引孔。

12、通過采用上述技術方案，在不使用第二重力開關時封閉穿引孔，以防止灰塵和雜物進入外殼內部。

13、可選的，所述蓋體與所述外殼轉動連接。

14、通過采用上述技術方案，增加了使用者打開和關閉蓋體的便捷性。

15、可選的，所述第二重力開關為電子式第二重力開關，具有自動復位功能。

16、通過采用上述技術方案，第二重力開關在使用后能夠自動復位，提高了使用的便利性和安全性。

17、可選的，所述外殼內部設有隔音材料，用于減少風扇運行時的噪音。

18、通過采用上述技術方案，散熱裝置在運行過程中產生的噪音得到有效控制，提高了用戶的使用體驗。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.由于本發明將第二重力開關設置于風扇上，簡化了安裝過程，節省了安裝時間和人力成本，同時提高了第二重力開關的可操作性，使其不受風扇角度的限制；

21、2.本發明中優選通過焊接的方式將第二重力開關固定于風扇上，增加了第二重力開關安裝的牢固性；

22、3.用戶可以方便地從外部操作第二重力開關，而無需打開外殼。

技術特征：

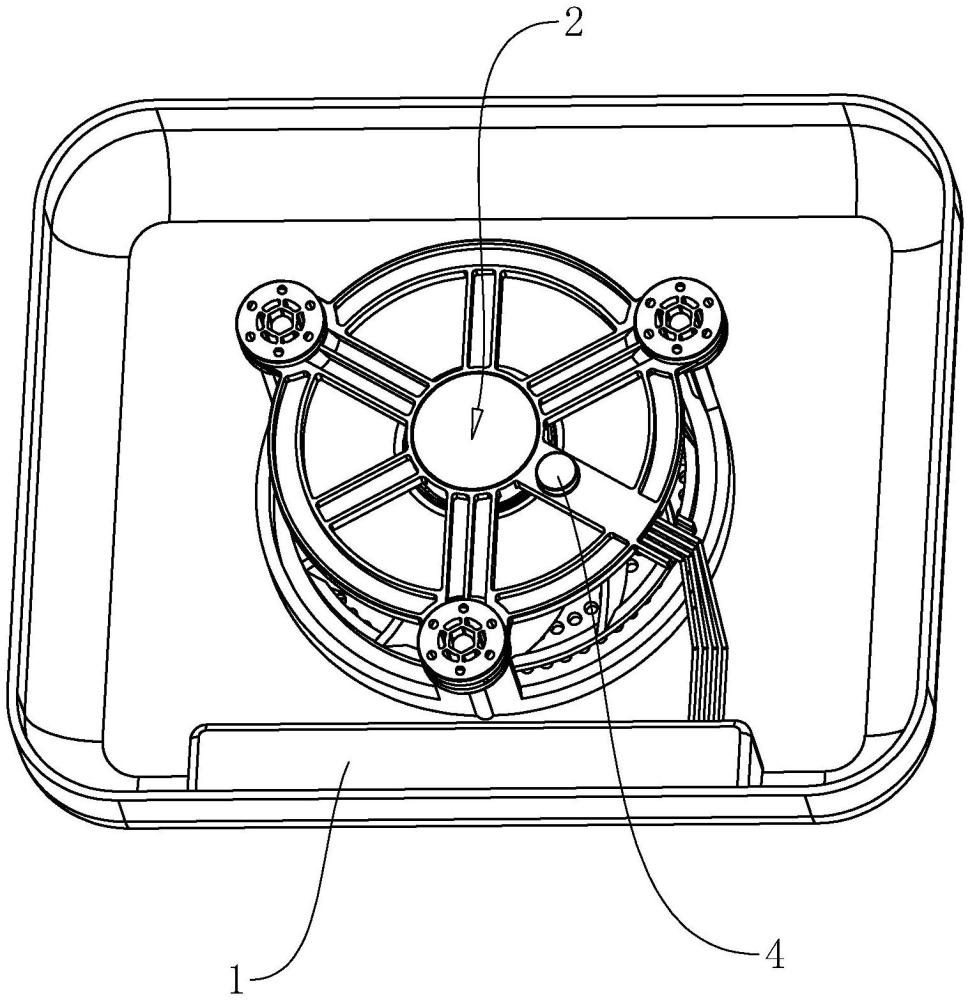

1.一種散熱裝置，包括外殼(1)、風扇(2)和第二重力開關(4)，所述風扇(2)設置于所述外殼(1)內，其特征在于：所述第二重力開關(4)設置于所述風扇(2)上。

2.根據權利要求1所述的一種散熱裝置，其特征在于：所述第二重力開關(4)固定連接在風扇(2)的頂部。

3.根據權利要求1所述的一種散熱裝置，其特征在于：所述第二重力開關(4)焊接在風扇(2)上。

4.根據權利要求1所述的一種散熱裝置，其特征在于：所述外殼(1)設有與第二重力開關(4)相配合的穿引孔，允許第二重力開關(4)的操作部分伸出外殼(1)。

5.根據權利要求4所述的一種散熱裝置，其特征在于：所述穿引孔設有蓋體，用于在不使用第二重力開關(4)時封閉穿引孔。

6.根據權利要求5所述的一種散熱裝置，其特征在于：所述蓋體與所述外殼(1)轉動連接。

7.根據權利要求1所述的一種散熱裝置，其特征在于：所述第二重力開關(4)為電子式第二重力開關(4)，具有自動復位功能。

8.根據權利要求1所述的一種散熱裝置，其特征在于：所述外殼(1)內部設有隔音材料，用于減少風扇(2)運行時的噪音。

技術總結
本申請涉及一種散熱裝置，涉及電器設備散熱領域，包括外殼、風扇和第二重力開關。技術方案為將第二重力開關設置于風扇上，實現了功率增加極小、風量、風壓及噪音無顯著變化的同時，提高了安裝效率，降低了成本，同時增強了第二重力開關的可操作性。

技術研發人員：涂國新,彭星星,石忠霖
受保護的技術使用者：東莞市海星和實業有限公司
技術研發日：20240708
技術公布日：2025/4/24
