本發明涉及顯示設備，特別是涉及一種顯示面板及顯示裝置。

背景技術：

1、oled的全稱是organic?light?emitting?diode，即有機發光二極管，它是由多層有機層和兩側電極構成的三明治結構的主動發光器件。由于oled向各個方向均有出射，導致大角度的光因膜層界面反射和折射不能正常出射，因此，存在正向出射光較少，正向亮度低的問題，如何提升出光效率成為目前需要一直在突破的問題。

2、現有技術中通常通過設置像素定義層pdl和封裝層來提高正向出光率，但效果不理想。

3、授權公告號為cn?109873023b的發明專利具體公開了一種oled顯示基板及其制備方法、顯示裝置。該發明的oled顯示基板中相當于在像素界定結構內傾斜插入了反射膜層，將像素發光區可能產生的漏光反射回像素區，從而避免漏光，提高了發光效率。但是其發光效率仍有較大提升空間。

技術實現思路

1、基于此，有必要針對現有技術中存在的上述技術問題，提供一種顯示面板及顯示裝置，本發明通過子像素限定層設于陽極層上將發光功能層分割成多個部分，且在發光功能層上方設置光取出層，能夠有效匯聚大角度光，提升正向出光效果。

2、為解決以上技術問題，本發明采取的技術方案是：

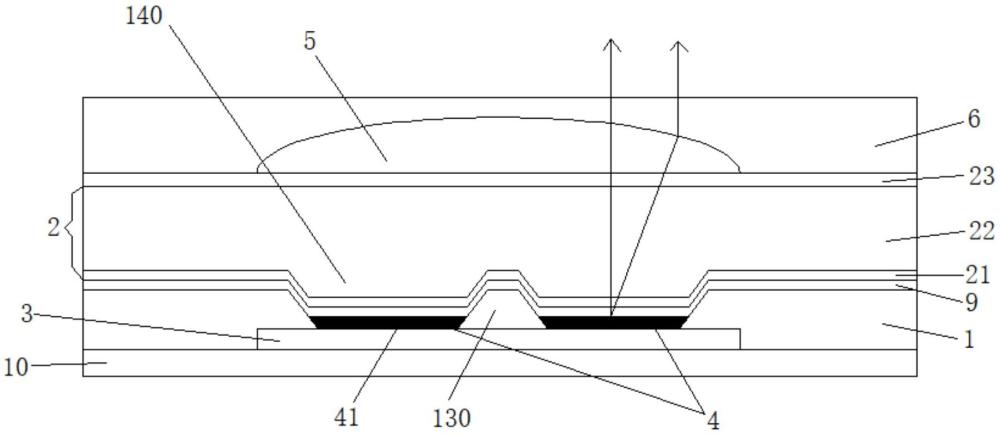

3、一種顯示面板，包括：

4、基板；

5、像素定義層，像素定義層設置在基板的一側且限定出第一開口；

6、第一電極層，第一電極層位于基板和像素定義層之間，且部分第一電極層暴露于第一開口中；

7、發光功能層，發光功能層設置在第一電極層遠離基板的一側且至少部分位于第一開口中；

8、子像素定義層，子像素定義層設置在暴露于第一開口中的第一電極層遠離基板的一側；發光功能層包括間隔設置的至少兩個子發光功能單元，相鄰兩個子發光功能單元之間被子像素定義層隔開；

9、光取出層，光取出層設置在發光功能層遠離基板的一側，光取出層與發光功能層對應設置，用于將發光功能層的大角度光正向提取。

10、本發明通過子像素限定層設于陽極層上將發光功能層分割成多個部分，且在發光功能層上方設置光取出層，能夠有效匯聚大角度光，提升正向出光效果。

11、在一個可行的實現方式中，發光功能層在基板上的正投影位于光取出層在基板上的正投影內；

12、優選地，光取出層設置為向遠離基板的方向凸起的凸透鏡。

13、在一個可行的實現方式中，光取出層包括光取出單元，光取出單元與子發光功能單元對應設置；

14、優選地，光取出單元與子發光功能單元一一對應設置；

15、優選地，子發光功能單元在基板上的正投影位于光取出單元在基板上的正投影內。設置多個光取出單元與子發光功能單元一一對應設置，使得有效折射的區域變大，有利于大角度光的出射。

16、在一個可行的實現方式中，顯示面板還包括封裝層，封裝層設置在像素定義層遠離基板的一側，且位于像素定義層與光取出層之間；

17、優選地，封裝層包括依次疊設的第一無機封裝層、有機封裝層和第二無機封裝層，第一無機封裝層相對于第二無機封裝層接近像素定義層。封裝層的設置保護其內部的膜層不受外界環境的影響，延長顯示面板的使用壽命，并確保顯示效果的穩定。

18、在一個可行的實現方式中，顯示面板還包括折射層，折射層設置在第一無機封裝層和有機封裝層之間，且折射層的折射率大于有機封裝層的折射率。折射層的設置可以將原在第一無機封裝層里的光提取到折射層和有機封裝層界面，反射至像素定義層后，正向出光。

19、優選地，折射層的材料包括有機材料。

20、在一個可行的實現方式中，像素定義層包括第一像素定義層及第二像素定義層，第一像素定義層包括朝向發光功能層的端面，在端面上設置有第一反射層，第二像素定義層設置在發光功能層和第一反射層之間且完全覆蓋第一反射層及覆蓋至少部分第一像素定義層遠離基板的一側表面，第二像素定義層包括絕緣材料；

21、優選地，第一反射層的反射率大于等于70％。通過設置第一反射層，可以將光反射到正視方向，設置絕緣層，隔絕第一電極層和第二電極層通過第一反射層導通。

22、優選地，第一像素定義層的端面為坡面，坡面所在平面與基板之間的夾角在50°～75°之間，坡面的高度在3um～5um之間。相比現有技術，坡面夾角的角度增大，高度增高，提升坡面反射，可以將出射到坡面的大角度光線反射到正視方向，進而提高正向出光。

23、優選地，子像素定義層包括第三像素定義層及第四像素定義層，第三像素定義層設置在第一電極層上且位于相鄰兩個子發光功能單元之間，第三像素定義層高于子發光功能單元，第四像素定義層覆蓋第三像素定義層，第四像素定義層包括絕緣材料；

24、優選地，第三像素定義層與第一像素定義層的材料相同；第四像素定義層與第二像素定義層的材料相同。子像素定義層與像素定義層采用相同材料制作，一方面可以同步制作，降低工藝成本；另一方面可以實現高度一致，結構更對稱。

25、在一個可行的實現方式中，顯示面板還包括第二電極層，第二電極層部分位于發光功能層遠離基板的一側，且部分位于封裝層與像素定義層之間；

26、優選地，第一電極層為陽極，第二電極層為陰極。

27、在一個可行的實現方式中，顯示面板還包括平坦化層，平坦化層設置在封裝層遠離基板的一側，且覆蓋封裝層和光取出層；

28、優選地，平坦化層的折射率小于光取出層的折射率。平坦化層與光取出層的折射率搭配，可有效匯聚大角度光，提升正向出光效果。

29、在一個可行的實現方式中，顯示面板還包括反射結構，反射結構設置在第一無機封裝層遠離基板的一側，且有機封裝層覆蓋反射結構，反射結構在基板上的正投影與發光功能層在基板上的正投影錯開。如此設置可以反射大角度光，提升正向出光效果。

30、或者，反射結構設置在第二無機封裝層遠離基板的一側，且平坦化層覆蓋反射結構，反射結構在基板上的正投影與發光功能層在基板上的正投影錯開；

31、優選地，反射結構包括設置在第二無機封裝層上的遮光層和覆蓋遮光層表面的第二反射層；

32、優選地，反射結構圍繞光取出層設置。反射結構的設置可以反射光取出層不能折射的光，提升正向出光效果。設置遮光層一方面可以減少光的串擾，另一方面可以吸收環境光，提升正向出光效果。

33、為解決以上技術問題，本發明采取的又一技術方案是：

34、一種顯示裝置，包括如上所述的顯示面板。

35、由于以上技術方案的采用，本發明與現有技術相比具有如下優點：

36、1、本發明通過子像素限定層設于陽極層上將發光功能層分割成多個部分，且在發光功能層上方設置光取出層，能夠有效匯聚大角度光，提升正向出光效果；

37、2、本發明通過在封裝層上設置光取出層及平坦化層，平坦化層的折射率小于光取出層的折射率，可匯聚大角度光，提升正向出光效果；

38、3、本發明在第一像素定義層坡面設置第一反射層，相比常規，角度增大，高度增高，有利于提升坡面反射，可以將光反射到正視方向，提升正向出光效果；

39、4、本發明在第一無機封裝層上設置折射層，可以將原在第一無機封裝層里的光提取到折射層和有機封裝層界面，反射至像素定義層坡面后，正向出光，提升正向出光效果；

40、5、本發明可根據具體的子發光功能單元進行設計分割形式，可以進一步增大提升效果；

41、6、本發明設置反射結構，可以反射大角度光，提升正向出光效果。
