本發明涉及通信領域，特別涉及一種MME池更新方法、系統及eMBMS網關、MME節點。

背景技術：

增強型多媒體廣播組播業務(Evolved Multimedia Broadcast Multicast Service，eMBMS)技術是基于第三代合作伙伴計劃(The3rd Generation Partnership Project，3GPP)R9協議規定的增強型廣播多播技術，是移動領域高效的視頻承載技術之一。是一種先進的移動數據傳輸技術，可以使運營商顯著降低在長期演進(Long Term Evolution，LTE)系統網絡上同一時間向多個用戶提供諸如視頻、音頻等大帶寬內容的成本。

移動管理實體(mobility management entity，MME)是EPC系統中關鍵的控制面節點，在部署中通常集中設置；一旦MME設備發生故障，帶來的損害往往影響較大，且故障恢復時間較長，影響用戶感知。針對MME的可靠性保護，3GPP提出由多個MME組成一個MME池(MME POOL)概念以及MME間的負載均衡、負載重分配和過載控制等方案。運營商可根據各自的網絡特征規劃部署MME Pool，進而搭建高效、穩健、易維護的EPC系統。

增強型多媒體廣播多播業務網關(ehanced Multimedia Multicast Service Gateway,eMBMS GW)與MME交換信息中缺乏服務區域Service Area信息，不能動態感知信息網絡變化，需要通過手工配置MME POOL列表實現MME POOL功能提升網絡效率及可靠性和優化負載均衡及過載控制。由于LTE網絡覆蓋面廣，MME節點眾多給網絡維護帶來壓力，也不能適應網絡動態變化的要求。無法充分 利用MME POOL的優勢。

技術實現要素：

本發明要解決的主要技術問題是，提供一種MME池更新方法、系統及eMBMS網關、MME節點，解決現有不能動態感知信息網絡變化，需要通過手工配置MME POOL列表實現MME POOL功能提升網絡效率及可靠性和優化負載均衡及過載控制的問題。

為解決上述問題，本發明提供一種移動管理實體池更新方法，包括：

增強型多媒體廣播多播業務網關接收移動管理實體節點的服務區域上報消息，所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息；

所述增強型多媒體廣播多播業務網關根據所述服務區域上報消息更新移動管理實體池中。

在本發明的一種實施例中，在增強型多媒體廣播多播業務網關接收移動管理實體節點的服務區域上報消息之前，還包括：所述增強型多媒體廣播多播業務網關向所述移動管理實體節點發送服務區域上報請求消息。

在本發明的一種實施例中，所述服務區域上報消息為業務報文；所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息的方式包括：

在所述業務報文攜帶的擴展字段中攜帶所述移動管理實體節點管理的服務區域信息；

或

在所述業務報文中增加攜帶所述移動管理實體節點管理的服務區域信息的字段。

為解決上述問題，本發明還提供一種移動管理實體池更新方法，包括：

移動管理實體節點發送服務區域上報消息給增強型多媒體廣播多播業務網關，以使所述增強型多媒體廣播多播業務網關根據所述服務區域上報消息更新移動管理實體池，所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息。

為解決上述問題，本發明還提供一種移動管理實體池更新方法，包括：

移動管理實體節點發送服務區域上報消息給增強型多媒體廣播多播業務網關，所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息；

所述增強型多媒體廣播多播業務網關接收所述服務區域上報消息；

所述增強型多媒體廣播多播業務網關根據所述服務區域上報消息更新移動管理實體池。

為解決上述問題，本發明還提供一種增強型多媒體廣播多播業務網關，包括接收模塊和更新模塊：

所述接收模塊用于接收移動管理實體節點的服務區域上報消息，所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息；

所述更新模塊用于根據所述服務區域上報消息更新移動管理實體池。

在本發明的一種實施例中，還包括請求模塊，所述請求模塊用于在增強型多媒體廣播多播業務網關接收移動管理實體節點的服務區域上報消息之前，向所述移動管理實體節點發送服務區域上報請求消息。

在本發明的一種實施例中，所述服務區域上報消息為業務報文；所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息的方式包括：

在所述業務報文攜帶的擴展字段中攜帶所述移動管理實體節點管理的服務區域信息；

或

在所述業務報文中增加攜帶所述移動管理實體節點管理的服務區域信息的字段。

為解決上述問題，本發明還提供一種移動管理實體節點，包括發送模塊：

所述發送模塊用于發送服務區域上報消息給增強型多媒體廣播多播業務網關，以使所述增強型多媒體廣播多播業務網關根據所述服務區域上報消息更新移動管理實體池，所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息。

為解決上述問題，本發明還提供一種移動管理實體池更新系統，包括移動管理實體節點和增強型多媒體廣播多播業務網關：

所述移動管理實體節點用于發送服務區域上報消息給所述增強型多媒體廣播多播業務網關，所述服務區域上報消息包括所述移動管理實體節點管理的服務區域信息；

所述增強型多媒體廣播多播業務網關用于接收所述服務區域上報消息以及根據所述服務區域上報消息更新移動管理實體池。

本發明的有益效果是：

本發明提供一種MME池更新方法、系統及eMBMS網關、MME節點，增強型多媒體廣播多播業務網關接收移動管理實體節點的服務區域上報消息，服務區域上報消息包括移動管理實體節點管理的服務區域信息；增強型多媒體廣播多播業務網關根據服務區域上報消息更新移動管理實體池中。與現有技術相比，增強型多媒體廣播多播業務網關eMBMS GW智能感知MME POOL功能，避免需要通過手工配置MME POOL列表實現MME POOL功能提升，能夠在網絡發生變化的情況下，減輕網絡維護成本，提高網絡管理效率。

附圖說明

圖1-1為本發明實施例一提供的MME池更新方法流程示意圖；

圖1-2為本發明實施例一提供的MME池更新方法中MME池結構示意圖；

圖2為本發明實施例二提供的MME池更新方法流程示意圖；

圖3為本發明實施例六提供的eMBMS網關結構示意圖一；

圖4為本發明實施例六提供的eMBMS網關結構示意圖二；

圖5為本發明實施例六提供的MME節點結構示意圖三；

圖6為本發明實施例六提供的MME池更新系統結構示意圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

實施例一

本實施例的MME池更新方法，如圖1-1所示，包括以下步驟：

步驟S101：eMBMS網關接收MME節點的服務區域上報消息，服務區域上報消息包括MME節點管理的服務區域信息；

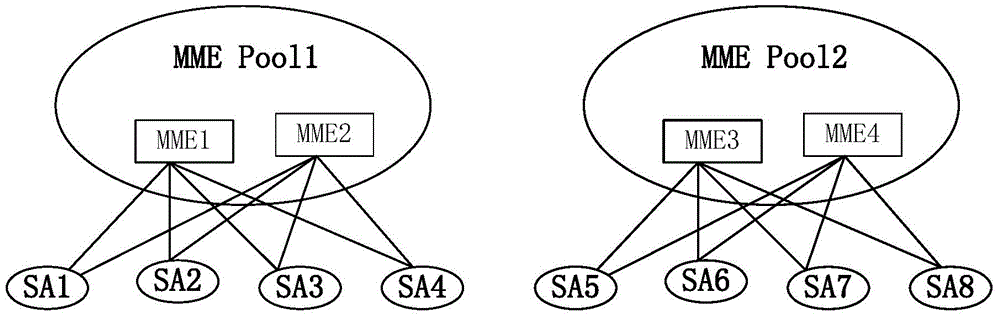

在該步驟中，MME池即MME Pool指由一個或者多個MME組成的區域，是完整的Service Area區的集合，MME Pool內每個eNodeB與MME全互聯；不同MME Pool之間可相互疊加，重疊區域中的eNB可以同時與兩個MME池中的某些MME建立S1連接。UE在MME Pool內的Service Area區移動可不用更換服務MME。不同的MME節點管理有自己管理的節點，如圖1-2所示，存在兩個MME Pool， 分別為MME Pool1和MME Pool2，其中，MME Pool1中有MME1和MME2，MME1管理的服務區域信息有4各服務區，分別為Service Area1簡稱SA1，Service Area2簡稱SA2，Service Area3簡稱SA3和Service Area4簡稱SA4。同樣，MME2也管理SA1、SA2、SA3和SA4這四個區。MME Pool2中有MME3和MME4，MME3和MME4同時管理的服務區域信息有4各服務區，分別為Service Area5簡稱SA5，Service Area6簡稱SA6，Service Area7簡稱SA7和Service Area8簡稱SA8。

步驟S102：eMBMS網關根據服務區域上報消息更新MME池。

在該步驟中，eMBMS網關則將相關信息進行保存，匹配相同MME自動維護MME POOL列表。

具體的，在上述步驟S102中，在eMBMS網關接收MME節點的服務區域上報消息之前，還包括：eMBMS網關向MME節點發送服務區域上報請求消息。具體的，該請求消息可以是GTP請求報文。即通過：eMBMS網關發送請求后MME節點才進行MME節點的服務區域上報消息。這樣可以讓eMBMS網關更加主動的去管理MME節點，減少一些沒必要的處理。當然還可以采用其他方式，比如按照預設時間定期發送請求，或者MME節點主動定期上報等。

為了減少不必要的信息類型，優選的，服務區域上報消息為業務報文；服務區域上報消息包括MME節點管理的服務區域信息的方式包括：在業務報文攜帶的擴展字段中攜帶MME節點管理的服務區域信息；或在業務報文中增加攜帶MME節點管理的服務區域信息的字段。應該理解為，通過本身存在的業務報文進行MME節點管理的服務區域信息的上報，如果該業務報文自身有擴展字段，就將MME節點管理的服務區域信息放在擴展字段中，如果沒有，可以在業務報文中增加字段來攜帶MME節點管理的服務區域信息。當然，其他可以將MME節點管理的服務區域信息上報給eMBMS網關的都應該包含在內。具體的，業務報文包括echo，mbms session start，mbms session update等交互的報文。 舉例說明，在MME與Embms-GW交互信息echo，mbms session start，mbms session update消息中均可攜帶私有擴展字段，在私有擴展中攜帶Service Area信息。eMBMS網關Embms-GW在保存Service Area信息，供后續MME POOL相關業務使用。或在MME與Embms-GW交互信息echo，mbms session start，mbms session update消息中增加字段攜帶Service Area信息。Embms-GW在保存Service Area信息，供后續MME POOL相關業務使用。

實施例二

本實施例的MME池更新方法，如圖2所示，包括以下步驟：

步驟S201：Embms-Gw向MME發送GTP請求報文，請求MME上報Service Area信息；

步驟S202：MME收到與MBMS相關業務報文后，檢查字段，如果Embms-Gw請求MME上報Service Area信息，則上報本節點管理Service Area信息；不支持該功能，則自動忽略；

步驟S203：Embms-Gw收到MME發送GTP報文，如果其中攜帶Service Area信息，則將相關信息進行保存，匹配相同MME自動維護MME POOL列表；

步驟S204：使用已生成的數據，實現MME POOL相關業務流程。

值得注意的是，下表為本實施例中Service Area格式在協議29274中已有詳細描述的一種格式：

實施例三

本實施例提供一種eMBMS網關300，如圖3所示，包括接收模塊301和更新模塊302：

接收模塊用于301接收MME節點的服務區域上報消息，服務區域上報消息包括MME節點管理的服務區域信息；

更新模塊302用于根據服務區域上報消息更新MME池。

本實施例還提供一種eMBMS網關300，如圖4所示，該eMBMS網關300還包括請求模塊303，請求模塊用于在eMBMS網關接收MME節點的服務區域上報消息之前，向MME節點發送服務區域上報請求消息。

具體的，服務區域上報消息為業務報文；服務區域上報消息包括MME節點管理的服務區域信息的方式包括：在業務報文攜帶的擴展字段中攜帶MME節點管理的服務區域信息；或在業務報文中增加攜帶MME節點管理的服務區域信息的字段。

本實施例還提供一種MME節點500，如圖5所示，包括發送模塊501：發送模塊501用于發送服務區域上報消息給eMBMS網關，以使eMBMS網關根據服務區域上報消息更新MME池，服務區域上報消息包括MME節點管理的服務區域信息。

本實施例還提供一種MME池更新系統，如圖6所示，包括MME節點500和eMBMS網關300：

MME節點500用于發送服務區域上報消息給eMBMS網關300，服務區域上報消息包括MME節點500管理的服務區域信息；

eMBMS網關300用于接收服務區域上報消息以及根據服務區域上報消息更新MME池。

本領域普通技術人員可以理解上述方法中的全部或部分步驟可通過程序來 指令相關硬件完成，上述程序可以存儲于計算機可讀存儲介質中，如只讀存儲器、磁盤或光盤等。可選地，上述實施例的全部或部分步驟也可以使用一個或多個集成電路來實現。相應地，上述實施例中的各模塊/單元可以采用硬件的形式實現，也可以采用軟件功能模塊的形式實現。本發明不限制于任何特定形式的硬件和軟件的結合。

以上實施例僅用以說明本發明的技術方案而非限制，僅僅參照較佳實施例對本發明進行了詳細說明。本領域的普通技術人員應當理解，可以對本發明的技術方案進行修改或者等同替換，而不脫離本發明技術方案的精神和范圍，均應涵蓋在本發明的權利要求范圍當中。
