本發明屬于攝像機領域，尤其涉及一種具有抄表功能的攝像機。

背景技術：

為了更好的監控隧道內的安全和信息，在隧道內安裝多了多種檢測的儀表盤，但是儀表盤的數據讀取存在一定的困難，當發生異常后，也不能第一時間解決；傳統的讀取方式及時安排工作人員定時讀取，然后記錄在冊，這樣存在的費工、費時、不方便且準確度不好，勞動強度大，且不能第一時間發現問題，目前正大力推行集中遠程抄表系統，雖然抄表方便、維護方便，但是改造費用較大，因此繼續一種成本低且改造方便的智能抄表裝置。

技術實現要素：

本發明目的在于提供一種具有抄表功能的攝像機。

本發明的目的是通過以下技術方案來實現的：

一種具有抄表功能的攝像機，包括安裝座和攝像機外殼，攝像機外殼安裝在安裝座上，攝像機外殼內安裝有鏡頭和控制電路板；所述安裝座上還設置有煙霧傳感器和白色LED燈；攝像機外殼上安裝有軸向旋轉電機，鏡頭上安裝有垂直旋轉電機。

所述控制電路板上設置有微處理器、驅動模塊、信息處理模塊、時鐘模塊、存儲模塊和通信接口。

所述煙霧傳感器和鏡頭連接信息處理模塊，信息處理模塊連接微處理器，微處理分別連接存儲模塊、時鐘模塊、通信接口和驅動模塊，驅動模塊連接軸向旋轉電機、垂直旋轉電機和白色LED燈。

所述軸向旋轉電機和垂直旋轉電機控制鏡頭旋轉各個角度，軸向旋轉電機的旋轉角為0～360°，垂直旋轉電機的旋轉角為0～100°。

本發明具有的有益效果：

本發明在傳統的攝像機上添加了白色LED燈與時鐘模塊信息處理模塊、時鐘模塊結合，通過旋轉電機定位儀表盤實現定時采集儀表盤圖像，再結合軟件分析出來儀表盤數據，實現抄表的功能，本發明還具有煙霧檢測的功能，具有結構簡單、易于推廣和成本低等特點。

附圖說明

以下結合附圖所示實施例的具體實施方式，對本發明的上述內容再作進一步的詳細說明。

圖1為本發明的系統結構圖。

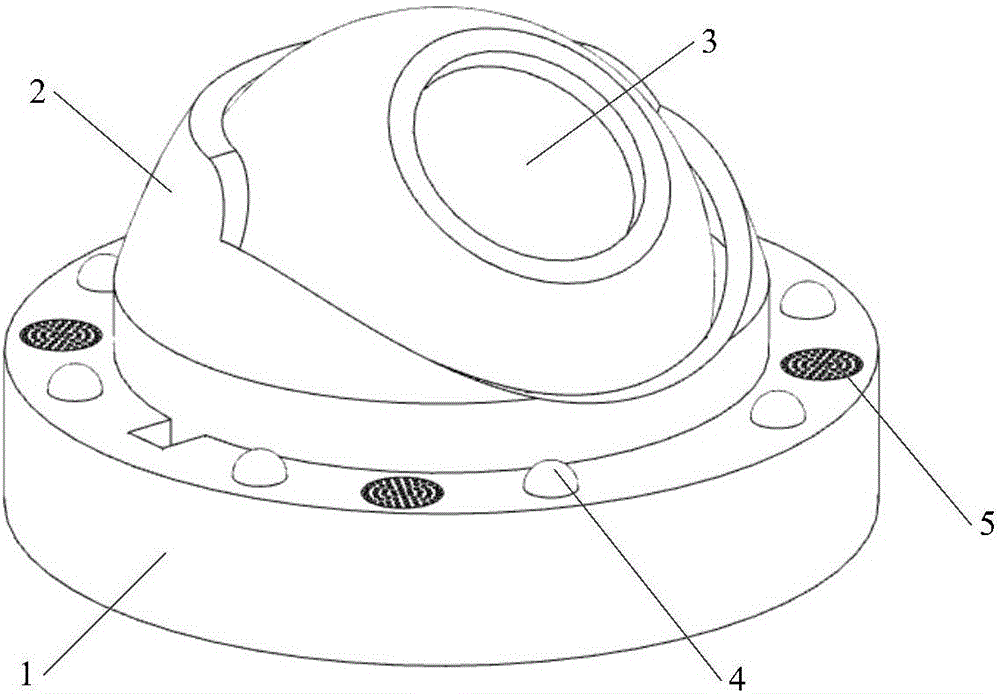

圖2為本發明的整體結構圖

圖中標記：1-安裝座，2-攝像機外殼，3-鏡頭，4-白色LED燈，5-煙霧傳感器。

具體實施方式

實施例：

一種具有抄表功能的攝像機，包括安裝座和攝像機外殼，攝像機外殼安裝在安裝座上，攝像機外殼內安裝有鏡頭和控制電路板；所述安裝座上還設置有煙霧傳感器和白色LED燈；攝像機外殼上安裝有軸向旋轉電機，鏡頭上安裝有垂直旋轉電機；控制電路板上設置有微處理器、驅動模塊、信息處理模塊、時鐘模塊、存儲模塊和通信接口。

需要說明的是：所述軸向旋轉電機和垂直旋轉電機控制鏡頭旋轉各個角度，軸向旋轉電機的旋轉角為0～360°，垂直旋轉電機的旋轉角為0～100°。

本發明的工作流程為：通過時鐘模塊設置時間，定時讀取儀表盤的數據，微處理器控制軸向旋轉電機和垂直旋轉電機控制鏡頭轉向儀表盤的位置方位，并控制白色LED燈開啟，鏡頭采集當前時刻的儀表盤的圖像，通過信息處理模塊處理出儀表的數據，微處理器將數據存儲在存儲模塊的同時，通過通信接口連接的通信裝置傳輸在總控制處。

本發明提供的攝像機還具有煙霧檢測功能，通過煙霧傳感器采集當前環境的煙霧情況并通過信息處理模塊分析處理都得知當前環境是否有著火的情況發生，如有通過通信接口及時通知總監控處。

本發明所舉實施方式或者實施例對本發明的目的、技術方案和優點進行了進一步詳細說明，所應理解的是，以上所舉實施方式或者實施例僅為本發明的優選實施方式而已，并不用以限制本發明，凡在本發明的精神和原則之內對本發明所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
