本發明涉及通信領域，尤其涉及一種編解碼協商方法及呼叫控制器。

背景技術：

隨著VOLTE(Voice over Long Term Evolution，長期演進語音業務)網絡的引入發展，高清語音業務逐漸進入人們的視線。高清語音采用碼方式，能夠比傳統語音編解碼方式提供更好的MOS(Mean Opinion Score，平均意見分)值，用戶體驗更好。因此，選擇高質量的語音編解碼技術與設備是語音業務質量的重要保障。

現有網絡結構下一個MSC(Mobile Switching Center，移動交換中心)服務器下掛多個MGW(Media GateWay，媒體網關)，基于該網絡結構，在語音業務建立過程中通過如下過程進行語音編解碼協商：主叫終端發起尋呼被叫終端的呼叫請求消息，該消息中攜帶主叫終端支持的語音編解碼能力信息；主叫端的MSC服務器接收該呼叫請求消息，獲取其中的語音編解碼能力信息，去除自身不支持的編解碼信息，生成新的編解碼能力信息，并將該信息發送給被叫端的MSC服務器；被叫端的MSC服務器接收該新的編解碼能力信息，去除自己不支持的編解碼信息，確定最終用于建立語音業務的編解碼能力信息，并向主叫端的MSC服務器回復確定的編解碼能力信息；最后，主叫端的MSC服務器和被叫端的MSC服務器根據最終確定的編解碼能力信息建立主叫終端與被叫終端間的語音承載。

可見，現有技術在進行語音編解碼能力協商時，語音請求信息經過的網元會將自己不支持的編解碼方式去除。如此，對于某類編解碼方式(如：高清語音編解碼方式)，只要端到端的網元(即語音請求信息經過的網元)中存在不支持這種編解碼方式的網元，在建立語音業務的語音請求消息經過該網元時就會導致這種編解碼方式被去除，則導致最終協商出的語音編解碼能力中始終不包含這種編解碼方式。無法基于預期的編解碼方式進行語音業務，導致語音業務的MOS值較低，用戶體驗不好。

技術實現要素：

本發明實施提供一種編解碼協商方法及呼叫控制器，在端到端有一個設備支持某類編解碼方式時，主、被叫終端最終協商出的語音編解碼能力集中包含該編解碼方式，能夠基于該編解碼方式進行語音業務，提高語音業務的MOS值，優化用戶體驗。

為達到上述目的，本發明的實施例采用如下技術方案：

第一方面，公開了一種編解碼協商方法，包括：

被叫端呼叫控制器獲取主叫編解碼能力集以及被叫編解碼能力集；所述主叫編解碼能力集和所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息；

所述被叫端呼叫控制器根據所述主叫編解碼能力集以及所述被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息,以便所述被叫端呼叫控制器和/或主叫端呼叫控制器根據所述目標編解碼能力信息確定目標媒體網關并利用所述目標媒體網關承載主叫終端與被叫終端間的語音業務。

結合第一方面，在第一方面的第一種可能的實現方式中，所述被叫端呼叫控制器獲取被叫編解碼能力集具體包括：

根據被叫端媒體網關的編解碼能力信息確定被叫端媒體網關編解碼能力集，根據被叫端無線編解碼能力信息確定被叫端無線編解碼能力集，根據被叫終端的編解碼能力信息確定被叫終端編解碼能力集；

根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集以及所述被叫終端編解碼能力集確定所述被叫編解碼能力。

結合第一方面的第一種可能的實現方式，在第一方面的第二種可能的實現方式中，所述根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集、所述被叫終端編解碼能力集確定所述被叫編解碼能力集具體包括：

確定所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集；

若所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集為空集，則在確定所述被叫端無線編解碼能力集包含所述目標編解碼能力信息時，根據所述被叫端無線編解碼能力集中的所述目標編解碼能力信息生成所述被叫編解碼能力集；

若所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集為非空集，則判斷所述被叫端媒體網關編解碼能力集中是否包含所述目標編解碼信息，若所述被叫端媒體網關編解碼能力集中包含所述目標編解碼信息，則根據所述被叫端媒體網關編解碼能力集中的所述目標編解碼能力信息生成所述被叫編解碼能力集；若所述被叫端媒體網關編解碼能力集中不包含所述目標編解碼信息，則將所述被叫端媒體網關編解碼能力集確定為所述被叫編解碼能力集。

結合第一方面的第一種可能的實現方式，在第一方面的第三種可能的實現方式中，

則，所述根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集、所述被叫終端編解碼能力集確定所述被叫編解碼能力集具體包括：

確定第一集合，所述第一集合為所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集；

若所述被叫端媒體網關編解碼能力集中包括所述目標編解碼能力信息，則根據所述被叫端媒體網關編解碼能力集中包括的所述目標編解碼能力信息生成目標編解碼能力集；

確定所述第一集合與所述目標編解碼能力集的交集；

若所述第一集合與所述目標編解碼能力集合的交集為空集，則確定所述目標編解碼能力集為所述主叫編解碼能力集；

若所述第一集合與所述目標編解碼能力集合的交集為非空集，則確定所述第一集合與所述目標編解碼能力集合的交集為所述主叫編解碼能力集。

結合第一方面或第一方面的第一至第三種可能的實現方式中的任意一種，在第一方面的第四種可能的實現方式中，所述被叫端呼叫控制器根據所述主叫編解碼能力集以及所述被叫編解碼能力集確定語音業務編解碼能力集具體包括：

確定所述主叫編解碼能力集與所述被叫編解碼能力集的交集；

若所述主叫編解碼能力集與所述被叫編解碼能力集的交集為空集，則確定所述語音業務編解碼能力集包括所述主叫編解碼能力集以及所述被叫編解碼能力；

若所述主叫編解碼能力集與所述被叫編解碼能力集的交集為非空集，則確定所述語音業務編解碼能力集為所述主叫編解碼能力集與所述被叫編解碼能力集的交集。

第二方面，公開了一種編解碼協商方法，包括：

主叫端呼叫控制器確定主叫編解碼能力集；

所述主叫端呼叫控制器向所述被叫端呼叫控制器發送所述主叫編解碼能力集，以便所述被叫端呼叫控制器根據所述主叫編解碼能力集以及被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息，所述主叫編解碼能力集和所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息；

所述主叫端呼叫控制器接收所述被叫端呼叫控制器發送的所述語音業務編解碼能力集。

結合第二方面，在第二方面的第一種可能的實現方式中，所述主叫端呼叫控制器確定主叫編解碼能力集具體包括：

根據主叫端媒體網關的編解碼能力信息確定主叫端媒體網關編解碼能力集，根據主叫端無線編解碼能力信息確定主叫端無線編解碼能力集，根據主叫終端的編解碼能力信息確定主叫終端編解碼能力集；

根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編編解碼能力集、以及所述主叫終端編解碼能力集確定所述被叫編解碼能力。

結合第二方面的第一種可能的實現方式，在第二方面的第二種可能的實現方式中，所述根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編編解碼能力集、以及所述主叫終端編解碼能力集確定所述被叫編解碼能力具體包括：

確定所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集；

若所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集為空集，則在確定所述主叫端無線編解碼能力集包含所述目標編解碼能力信息時，根據所述主叫端無線編解碼能力集中的所述目標編解碼能力信息生成所述主叫編解碼能力集；

若所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集為非空集，則判斷所述主叫端媒體網關編解碼能力集中是否包含所述目標編解碼信息，若所述主叫端媒體網關編解碼能力集中包含所述目標編解碼信息，則根據所述主叫端媒體網關編解碼能力集中的所述目標編解碼能力信息生成所述主叫編解碼能力集；若所述主叫端媒體網關編解碼能力集中不包含所述目標編解碼信息，則將所述主叫端媒體網關編解碼能力集確定為所述主叫編解碼能力集。

結合第二方面的第一種可能的實現方式，在第二方面的第三種可能的實現方式中，

則，所述根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集、所述主叫終端編解碼能力集確定所述主叫編解碼能力集具體包括：

確定第二集合，所述第二集合為所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集；

若所述主叫端媒體網關編解碼能力集中包括所述目標編解碼能力信息，則根據所述主叫端媒體網關編解碼能力集中包括的所述目標編解碼能力信息生成目標編解碼能力集；

確定所述第二集合與所述目標編解碼能力集的交集；

若所述第二集合與所述目標編解碼能力集合的交集為空集，則確定所述目標編解碼能力集為所述主叫編解碼能力集；

若所述第二集合與所述目標編解碼能力集合的交集為非空集，則確定所述第二集合與所述目標編解碼能力集合的交集為所述主叫編解碼能力集。

第三方面，公開了一種被叫端呼叫控制器，包括：

獲取單元，用于獲取主叫編解碼能力集以及被叫編解碼能力集；所述主叫編解碼能力集、所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息；

確定單元，用于根據所述主叫編解碼能力集以及所述被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息,以便所述被叫端呼叫控制器和/或主叫端呼叫控制器根據所述目標編解碼能力信息確定目標媒體網關并利用所述目標媒體網關承載主叫終端與被叫終端間的語音業務。

結合第三方面，在第三方面的第一種可能的實現方式中，所述獲取單元具體用于，

根據被叫端媒體網關的編解碼能力信息確定被叫端媒體網關編解碼能力集，根據被叫端無線編解碼能力信息確定被叫端無線編解碼能力集，根據被叫終端的編解碼能力信息確定被叫終端編解碼能力集；

根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集以及所述被叫終端編解碼能力集確定所述被叫編解碼能力。其中，所述第一編解碼能力集、所述第二編解碼能力集、所述第三編解碼能力集、所述第四編解碼能力集、所述第五編解碼能力集以及所述第六編解碼能力集中至少有一個包括所述目標編解碼能力信息。

結合第三方面的第一種可能的實現方式，在第三方面的第二種可能的實現方式中，所述獲取單元具體用于，確定所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集；

若所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集為空集，則在確定所述被叫端無線編解碼能力集包含所述目標編解碼能力信息時，根據所述被叫端無線編解碼能力集中的所述目標編解碼能力信息生成所述被叫編解碼能力集；

若所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集為非空集，則判斷所述被叫端媒體網關編解碼能力集中是否包含所述目標編解碼信息，若所述被叫端媒體網關編解碼能力集中包含所述目標編解碼信息，則根據所述被叫端媒體網關編解碼能力集中的所述目標編解碼能力信息生成所述被叫編解碼能力集；若所述被叫端媒體網關編解碼能力集中不包含所述目標編解碼信息，則將所述被叫端媒體網關編解碼能力集確定為所述被叫編解碼能力集。

結合第三方面的第一種可能的實現方式，在第三方面的第三種可能的實現方式中，所述獲取單元還用于，

確定第一集合，所述第一集合為所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集；

若所述被叫端媒體網關編解碼能力集中包括所述目標編解碼能力信息，則根據所述被叫端媒體網關編解碼能力集中包括的所述目標編解碼能力信息生成目標編解碼能力集；

確定所述第一集合與所述目標編解碼能力集的交集；

若所述第一集合與所述目標編解碼能力集合的交集為空集，則確定所述目標編解碼能力集為所述主叫編解碼能力集；

若所述第一集合與所述目標編解碼能力集合的交集為非空集，則確定所述第一集合與所述目標編解碼能力集合的交集為所述主叫編解碼能力集。

結合第三方面或第三方面的第一至第三種可能的實現方式中的任意一種，在第三方面的第四種可能的實現方式中，所述確定單元用于，確定所述主叫編解碼能力集與所述被叫編解碼能力集的交集；

若所述主叫編解碼能力集與所述被叫編解碼能力集的交集為空集，則確定所述語音業務編解碼能力集包括所述主叫編解碼能力集以及所述被叫編解碼能力；

若所述主叫編解碼能力集與所述被叫編解碼能力集的交集為非空集，則確定所述語音業務編解碼能力集為所述主叫編解碼能力集與所述被叫編解碼能力集的交集。

第四方面，公開了一種主叫端呼叫控制器，包括：

確定單元，用于確定主叫編解碼能力集；

發送單元，用于向所述被叫端呼叫控制器發送所述主叫編解碼能力集，以便所述被叫端呼叫控制器根據所述主叫編解碼能力集以及被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息，所述主叫編解碼能力集和所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息；

接收單元，用于接收所述被叫端呼叫控制器發送的所述語音業務編解碼能力集。

結合第四方面，在第四方面的第一種可能的實現方式中，所述確定單元具體用于，根據主叫端媒體網關的編解碼能力信息確定主叫端媒體網關編解碼能力集，根據主叫端無線編解碼能力信息確定主叫端無線編解碼能力集，根據主叫終端的編解碼能力信息確定主叫終端編解碼能力集；

根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編編解碼能力集、以及所述主叫終端編解碼能力集確定所述被叫編解碼能力。

結合第四方面的第一種可能的實現方式，在第四方面的第二種可能的實現方式中，所述確定單元具體用于，確定所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集；

若所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集為空集，則在確定所述主叫端無線編解碼能力集包含所述目標編解碼能力信息時，根據所述主叫端無線編解碼能力集中的所述目標編解碼能力信息生成所述主叫編解碼能力集；

若所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集為非空集，則判斷所述主叫端媒體網關編解碼能力集中是否包含所述目標編解碼信息，若所述主叫端媒體網關編解碼能力集中包含所述目標編解碼信息，則根據所述主叫端媒體網關編解碼能力集中的所述目標編解碼能力信息生成所述主叫編解碼能力集；若所述主叫端媒體網關編解碼能力集中不包含所述目標編解碼信息，則將所述主叫端媒體網關編解碼能力集確定為所述主叫編解碼能力集。

結合第四方面的第一種可能的實現方式，在第四方面的第三種可能的實現方式中，所述確定單元具體用于，確定第二集合，所述第二集合為所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集；

若所述主叫端媒體網關編解碼能力集中包括所述目標編解碼能力信息，則根據所述主叫端媒體網關編解碼能力集中包括的所述目標編解碼能力信息生成目標編解碼能力集；

確定所述第二集合與所述目標編解碼能力集的交集；

若所述第二集合與所述目標編解碼能力集合的交集為空集，則確定所述目標編解碼能力集為所述主叫編解碼能力集；

若所述第二集合與所述目標編解碼能力集合的交集為非空集，則確定所述第二集合與所述目標編解碼能力集合的交集為所述主叫編解碼能力集。

本發明實施例供的編解碼協商方法及呼叫控制器，首先進行主、被叫編解碼能力集的協商，獲取主叫編解碼能力集、被叫編解碼能力集，并且二者中至少有一個包括目標編解碼能力信息。進而根據主叫編解碼能力集、被叫編解碼能力集確定的語音業務編解碼能力集也包括目標編解碼能力信息，根據該語音業務編解碼能力集確定主叫端目標媒體網關以及被叫端目標媒體網關，進而可以基于目標編解碼能力信息通過主叫端目標媒體網關以及被叫端目標媒體網關進行主被叫之間的語音業務。如此，主被叫最終協商出的語音編解碼能力集中包含目標編解碼方式，能夠基于該目標編解碼方式進行語音業務，提高語音業務的MOS值，優化用戶體驗。

附圖說明

圖1為現有的一種移動網網絡架構圖；

圖2為本發明實施例提供的編解碼協商方法的流程示意圖；

圖3為本發明實施例提供的本端編解碼協商方法的流程示意圖；

圖4為現有的另一種移動網網絡架構圖；

圖5為本發明實施例提供的編解碼協商方法的另一種流程示意圖；

圖6為本發明實施例提供的被叫呼叫控制器的結構框圖；

圖7為本發明實施例提供的主叫呼叫控制器的結構框圖。

具體實施方式

如圖1所示，是現有的一種移動網網絡架構圖。為了更好的提供語音業務，一個MSC服務器下掛多個MGW。圖1所示的網絡架構用于實現局內呼叫，即主叫終端與被叫終端歸屬于同一MSC服務器。其中，MSC服務器下掛的MGW包括主叫端媒體網關(如圖1中的MGW1、MGW2、MGW3)以及被叫端媒體網關(如圖1中的MGW4、MGW5)。主叫端媒體網關、被叫端媒體網關下各自連接RNC(ran network control)，其中，主叫端媒體網關下掛的是RNC為主叫端RNC，被叫端媒體網關下掛的是被叫端RNC。

為了提供高質量的語音服務，在語音業務建立過程中主、被叫終端首先需要通過MSC服務器進行語音編解碼協商。隨后，建立主叫終端與主叫RNC(如：RNC1)的無線承載，建立主叫RNC與主叫端媒體網關(如MGW1)之間的核心網承載，以及建立主叫端媒體網關與被叫端媒體網關(如MGW4)之間的連接，建立被叫端媒體網關與被叫RNC(如：RNC4)之間的核心網承載，建立被叫RNC與被叫終端之間的無線承載。

以下以圖1所示的局內呼叫網絡架構為例介紹現有的語音編解碼協商流程：

1.移動終端A向MSC服務器發送Setup消息，該消息用于發起對移動終端B的語音呼叫，移動終端A在Setup消息中攜帶移動終端A支持的語音編解碼能力信息。

2.MSC服務器收到移動終端A的Setup消息，參考預配置的編解碼能力信息，將Setup消息中自身不支持的編解碼方式去除。確定本次呼叫采用的編解碼能力集及MGW(即主叫端MGW)。同樣，在MSC服務器收到移動終端B的Call confirmed信令消息，參考其預配置的編解碼能力信息，將Call confirmed信令消息中自身不支持的編解碼方式去除。確定本次呼叫采用的編解碼能力集及MGW(即被叫端MGW)。

3.主、被叫終端(移動終端A、移動終端B)通過Trfo方式進行編解碼協商，即通過IAM請求/APM響應方式，將去掉IAM消息中自身不支持的編解碼方式后，繼續向其他網關傳遞的模式。

綜上，采用Trfo方式進行編解碼方式協商，端到端的網元(主叫終端和被叫終端建立語音業務過程中，語音請求經過的各個設備)一旦有不支持某類編解碼方式(如高清語音編解碼方式)的設備，最終協商出的編解碼方式始終不包括該編解碼方式。要基于某類編解碼方式進行語音業務，就需要端到端的每一個設備均支持該編解碼方式。示例的，要基于高清語音技術帶來語音質量提升，就需要端到端的每一個設備均支持高清語音編解碼。但現網中，無法對每一個設備的編解碼能力進行限制，示例的，無法保證MSC服務器選擇的MGW均支持高清語音編解碼，因此影響了語音業務的質量。

本發明實施例的原理在于，利用主被叫端到端的網元已有的編解碼能力數據，進行編解碼協商時優先保留預期的編解碼方式，使得最終協商出的編解碼能力集至少包括該預期的編解碼方式，進而根據最終協商出的編解碼能力集選擇適當?shù)腗GW，能夠基于該編解碼進行語音業務。不局限于單一設備的編解碼能力，為用戶提供有效的語音質量提升。

實施例1：

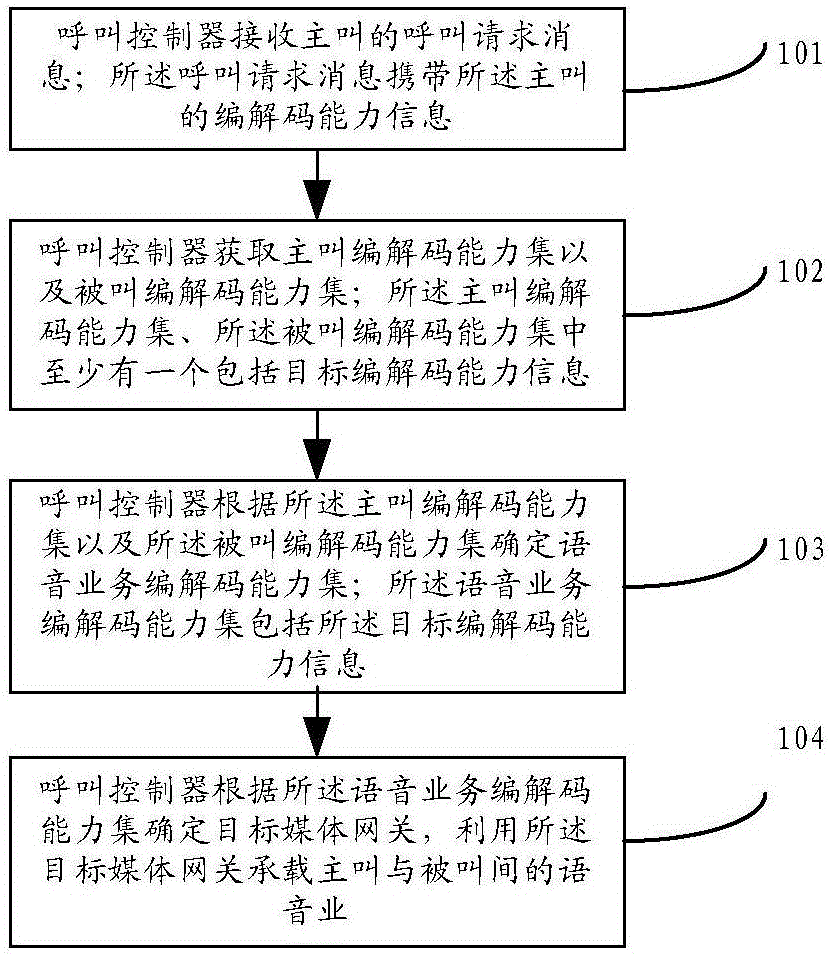

本發明實施例提供一種編解碼協商方法，應用于圖1所示的網絡架構圖，如圖2所示，所述方法包括以下步驟：

101、呼叫控制器接收主叫終端的呼叫請求消息；所述呼叫請求消息攜帶所述主叫的編解碼能力信息。

這里，主叫終端尋呼被叫終端時，首先向呼叫控制器發送呼叫請求消息，由呼叫控制器處理并轉發呼叫請求消息。其中，呼叫控制器可以是MSC服務器，該呼叫請求消息可以是Setup消息。另外，主叫的編解碼能力信息，即主叫終端支持的編解碼信息。

102、呼叫控制器獲取主叫編解碼能力集以及被叫編解碼能力集；所述主叫編解碼能力集和所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息。

具體實現中，呼叫控制器根據主叫端媒體網關的編解碼能力信息確定主叫端媒體網關編解碼能力集，根據主叫端無線編解碼能力信息(由MSC服務器設置，用于建立主叫終端與主叫RNC之間的無線承載)確定主叫端無線編解碼能力集，根據主叫終端的編解碼能力信息確定主叫終端編解碼能力集。進而，根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集以及所述主叫終端編解碼能力集確定所述主叫編解碼能力集。

另外，根據被叫端媒體網關的編解碼能力信息確定被叫端媒體網關編解碼能力集，根據被叫端無線編解碼能力信息(由MSC服務器設置，用于建立被叫終端與被叫RNC之間的無線承載)確定被叫端無線編解碼能力集，根據被叫終端的編解碼能力信息確定被叫終端編解碼能力集。進而根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集、所述被叫終端編解碼能力集確定所述被叫編解碼能力。

需要說明的是，所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集、所述主叫終端編解碼能力集、所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集以及所述被叫終端編解碼能力集中至少有一個包括所述目標編解碼能力信息。

103、呼叫控制器根據所述主叫編解碼能力集以及所述被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息。

也就是說，確定主、被叫的編解碼能力集之后，需要根據主、被叫的編解碼能力集協商出最終用于建立語音業務的編解碼能力集，即所述語音業務編解碼能力集。

具體地，確定所述主叫編解碼能力集與所述被叫編解碼能力集的交集。優選地，這里確定主叫編解碼能力集中的前16組能力信息與所述被叫編解碼能力集的交集。

若交集為空集，則確定所述語音業務編解碼能力集包括所述主叫編解碼能力集以及所述被叫編解碼能力。

若交集為非空集，則確定所述語音業務編解碼能力集為該交集。

在本發明實施例中，主叫端、被叫端有一個支持目標編解碼方式時，最終即可以基于該目標編解碼方式進行語音業務。具體地，若主、被叫的編解碼能力集中均包含目標編解碼能力信息，那么主、被叫的編解碼能力集中的交集中也包含目標編解碼能力信息，則主叫到被叫之間的語音承載均可以基于目標編解碼方式建立。主、被叫的編解碼能力集的交集不包含高清語音編解碼，那么就用交集中的編解碼能力信息進行主被叫的語音業務。主、被叫的編解碼能力集中的交集為空集，主被叫就用各自的編解碼能力集確定媒體網關、建立無線承載及核心網承載。當然如果主被叫一方的編解碼能力集中有目標編解碼能力信息，那么有有目標編解碼能力信息的一方就基于目標編解碼能力信息建立無線承載。

104、呼叫控制器根據所述語音業務編解碼能力集確定目標媒體網關，利用所述目標媒體網關承載主叫與被叫間的語音業務。

具體地，呼叫控制器確定目標媒體網關，即用于與RNC建立核心網承載。承載主被叫語音業務的媒體網關，包括主叫端目標媒體網關以及被叫端媒體網關。

呼叫控制器確定主叫端目標媒體網關，具體包括：

判斷所述語音業務編解碼能力集與所述主叫編解碼能力集的交集是否為空集。

若所述語音業務編解碼能力集與所述主叫編解碼能力集的交集為非空集，則根據所述語音業務編解碼能力集確定主叫端目標媒體網關，并建立主叫終端與主叫RNC的無線承載(即主叫端無線承載)、主叫RNC與主叫端目標媒體網關的核心網承載(即主叫端核心網承載)；若所述語音業務編解碼能力集與所述主叫編解碼能力集的交集為空集，則判斷所述主叫端媒體網關是否支持所述語音業務編解碼。

若所述主叫端媒體網關支持所述語音業務編解碼，則根據所述語音業務編解碼能力集確定主叫端目標媒體網關并建立主叫端核心網承載，根據所述第二編解碼能力集建立主叫端無線承載；若所述主叫端媒體網關不支持所述語音業務編解碼，則判斷所述第二編解碼能力集與所述語音業務編解碼能力集的交集是否為空集。

若所述第二編解碼能力集與所述語音業務編解碼能力集的交集為非空集，則根據所述第一編解碼能力集確定主叫端目標媒體網關并建立主叫端核心網承載，根據所述語音業務編解碼能力集建立主叫端無線承載。

另外，呼叫控制器確定被叫端目標媒體網關，具體包括：

判斷所述語音業務編解碼能力集與所述被叫編解碼能力集的交集是否為空集；

若所述語音業務編解碼能力集與所述被叫編解碼能力集的交集為非空集，則根據所述語音業務編解碼能力集確定被叫端目標媒體網關并建立被叫端核心網承載(被叫RNC與被叫端目標媒體網關的核心網承載)與被叫端無線承載(被叫終端與被叫RNC的無線承載)；若所述語音業務編解碼能力集與所述被叫編解碼能力集的交集為空集，則判斷所述被叫端媒體網關是否支持所述語音業務編解碼；

若所述被叫端媒體網關支持所述語音業務編解碼，則根據所述語音業務編解碼能力集確定被叫端目標媒體網關并建立被叫端核心網承載，根據所述第五編解碼能力集建立被叫端無線承載；若所述被叫端媒體網關不支持所述語音業務編解碼，則判斷所述第五編解碼能力集與所述語音業務編解碼能力集的交集是否為空集。

若所述第五編解碼能力集與所述語音業務編解碼能力集的交集為非空集，則根據所述第四編解碼能力集確定被叫端目標媒體網關并建立被叫端核心網承載，根據所述語音業務編解碼能力集建立被叫端無線承載。

如圖3所示，本發明實施例還提供一種本端編解碼協商方法(以目標編解碼能力信息為高清語音編解碼能力信息為例)，呼叫控制器可以依照圖3所示的方法步驟獲取主叫編解碼能力集、被叫編解碼能力集。具體包括：

201、獲取本端MGW編解碼能力集W。

本實施例中本端特指主叫端。進而，本端MGW編解碼能力集W即本發明實施例所述的主叫端媒體網關編解碼能力集。

具體實現中，呼叫控制器(MSC服務器)采集其下掛的各個MGW(包括主叫端MGW、被叫端MGW)的編解碼能力信息，生成各個MGW的編解碼能力集W0,W1,……Wn(其中n為MGW的編號),提取信息并生成MGW能力集。MSC服務器進一步根據各個MGW的編解碼能力集，生成本端MGW編解碼能力集W(W＝∪{W0,W1,……Wn}，即各個MGW的編解碼能力集的并集)。MGW能力集W0的字段格式可以如表1所示。

表1

表1中，給出了MGW的ID、名稱以及MGW支持的多種編解碼能力及編解碼能力信息，示例的，字段名稱“是否支持UMTS AMR-WB”的字段說明可以用于說明MGW是否支持“UMTS AMR-WB”，若為是，則證明支持。字段名稱“UMTS AMR-WB支持的編解碼速率”，字段說明用于指示支持的編解碼速率模式，示例的可以是“(0)-(5)”。

隨后，MSC服務器按照優先級從高到低的順序排列各MGW的編解碼能力中的編解碼能力信息，最后取并集獲得本端MGW編解碼能力集W。表2給出了一種可能的編解碼優先級排列順序：

表2

需要說明的是，表1中“Configuration”代表語音編解碼的模式，每個模式對應了一組編解碼能力信息(即編解碼的速率能力)。

另外，表3給出了MGW編解碼能力集W的一種可能的實現方式。

表3

另外，由于局間僅能攜帶16組編解碼，因此在此協商時舍去17組及其以后的編解碼。優選地，可以提取表1中的高清語音編解碼能力信息，生成集合R。以便在進行步驟210，判斷V與R的交集是否為空集。

表4給出了R的一種可能的實現方式，具體如下：

表4

202、呼叫控制器判斷本端MGW編解碼能力集W是否包括高清語音編解碼能力信息。

若包含則執行步驟203；若不包含，則執行步驟204。

203、保留本端MGW編解碼能力集W中的高清語音編解碼能力信息，根據其中的高清語音編解碼能力信息生成高清語音編解碼能力集R。

具體地，分別生成2G高清語音編解碼能力集R2，3G高清語音編解碼能力集R3。

204、本端編解碼協商(確定X＝{P∩Q∩W})。

其中，P為主叫終端的編解碼能力集(即本發明實施例所述的主叫終端編解碼能力集)，Q為本發明實施例所述的主叫端無線編解碼能力集，根據MSC服務器預配置的編解碼能力確定，代表主叫端RNC、BSC的無線編解碼能力信息。P和Q的交集用于建立主叫終端與主叫RNC的無線承載(即所述主叫端無限承載)，如果交集為空集，則用Q建立主叫終端與主叫RNC的無線承載。P、Q、W的交集用于建立主叫RNC與主叫MGW之間的核心網承載(即所述主叫端核心網承載)，如果交集為空則用W來建立主叫RNC與主叫MGW之間的核心網承載。具體實現中，MSC服務器可以根據主叫上報的呼叫請求信息(setup消息)確定或根據被叫上報的呼叫確認消息(call confirmed信令)確定。

205、判斷本端編解碼是否協商一致(X是否為空集)。

若X為空集，即本端編解碼協商不一致，則進行步驟206；若X為非空集，則進行步驟209。

206、判斷無線編解碼能力集Q中是否包含高清語音編解碼能力信息。

若包含，則進行步驟207；若不包含，則進行步驟208。

207、提取Q中的高清語音編解碼能力集O，確定O為本端編解碼能力集。

這里的本端編解碼能力集即主叫編解碼能力集。另外，P中的高清語音編解碼能力集O優先級高于本端MGW編解碼能力集W。

208、無線/核心網分別采用各自的編解碼能力集。

具體地，主叫終端采用Q建立與主叫RNC之間的無線承載，主叫RNC采用W建立與主叫MGW之間的核心網承載。

209、判斷X中是否包含高清語音編解碼能力信息。

若X中不包含高清語音編解碼能力信息，則本端編解碼能力集為X。若X中包含高清語音編解碼能力信息，則進行步驟210。

210、提取X中的高清語音編解碼能力信息集V，判斷V與R的交集是否為空集。

若V與R的交集為空集，則進行步驟211；若V與R的交集為非空集，則進行步驟212。

211、確定R為本端編解碼能力集。

212、確定V與R的交集為本端編解碼能力集。

需要說明的是，呼叫控制器還可以根據圖3所示流程確定被叫編解碼能力集。與圖3所示流程不同的是，上述實施例步驟201～212中的本端為被叫端，W為根據被叫端MGW編解碼能力信息確定的被叫端媒體網關編解碼能力集；P為被叫終端編解碼能力集，根據被叫上報的呼叫確認消息(Call confirmed信令)確定。Q為被叫端無線編解碼能力集，根據MSC服務器預配置的編解碼能力確定。

主叫與被叫之間也可能是局間呼叫，即主叫與被叫歸屬于不同的MSC服務器。其網絡架構如圖4所示，其中，MSC服務器A為主叫端的MSC服務器，MSC服務器B為被叫端的MSC服務器，MSC服務器A下掛的MGW為主叫端媒體網關(如圖4中的MGW1、MGW2、MGW3)，MSC服務器B下掛的MGW為被叫端媒體網關(如圖4中的MGW4、MGW5)。

基于圖4所示的網絡架構，本發明實施例提供另一種編解碼協商方法，如圖5所示，所述方法包括以下步驟：

301、主叫端呼叫控制器(MSC服務器A)接收主叫的呼叫請求消息；所述呼叫請求消息攜帶所述主叫的編解碼能力信息。

基于圖4所示所示的網絡架構，主叫尋呼被叫時，首先向主叫端呼叫控制器發送呼叫請求消息，由主叫端呼叫控制器處理并轉發呼叫請求消息。其中，主叫端呼叫控制器發送可以是MSC服務器，該呼叫請求消息可以是setup消息。另外，主叫的編解碼能力信息，即主叫終端支持的編解碼信息。

302、主叫端呼叫控制器獲取主叫編解碼能力集，并向被叫端呼叫控制器發送主叫編解碼能力集。

具體實現中，主叫端呼叫控制器根據主叫端媒體網關的編解碼能力信息確定主叫端媒體網關編解碼能力集，根據主叫端無線編解碼能力信息確定主叫端無線編解碼能力集，根據主叫終端的編解碼能力信息確定主叫終端編解碼能力集。進而，根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集以及所述主叫終端編解碼能力集確定所述主叫編解碼能力集。

303、被叫端呼叫控制器獲取被叫編解碼能力集。

具體地，被叫端呼叫控制器根據被叫端媒體網關的編解碼能力信息確定被叫端媒體網關編解碼能力集，根據被叫端編解碼能力信息確定被叫端無線編解碼能力集，根據被叫終端的編解碼能力信息確定被叫終端編解碼能力集。進而根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集、所述被叫終端編解碼能力集確定所述被叫編解碼能力。

需要說明的是，需要說明的是，所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集、所述主叫終端編解碼能力集、所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集以及所述被叫終端編解碼能力集中至少有一個包括所述目標編解碼能力信息。

304、被叫端呼叫控制器根據所述主叫編解碼能力集以及所述被叫編解碼能力集確定語音業務編解碼能力集。

也就是說，確定主、被叫的編解碼能力集之后，需要根據主、被叫的編解碼能力集協商出最終用于建立語音業務的編解碼能力集，即所述語音業務編解碼能力集。

具體地，確定所述主叫編解碼能力集與所述被叫編解碼能力集的交集。優選地，這里確定主叫編解碼能力集中的前16組能力信息與所述被叫編解碼能力集的交集。

若交集為空集，則確定所述語音業務編解碼能力集包括所述主叫編解碼能力集以及所述被叫編解碼能力；

若交集為非空集，則確定所述語音業務編解碼能力集為該交集。

305、被叫端呼叫控制器向主叫端呼叫控制器發送語音業務編解碼能力集。

306、主叫端呼叫控制器、被叫端呼叫控制器分別根據所述語音業務編解碼能力集確定目標媒體網關，利用所述目標媒體網關承載主叫與被叫間的語音業。

具體地，主叫端呼叫控制器確定主叫端用于建立語音會話的媒體網關，即所述主叫端目標媒體網關，包括：

判斷所述語音業務編解碼能力集與所述主叫編解碼能力集的交集是否為空集。

若所述語音業務編解碼能力集與所述主叫編解碼能力集的交集為非空集，則根據所述語音業務編解碼能力集確定主叫端目標媒體網關并建立主叫端核心網承載與主叫端無線承載；若所述語音業務編解碼能力集與所述主叫編解碼能力集的交集為空集，則判斷所述主叫端媒體網關是否支持所述語音業務編解碼。

若所述主叫端媒體網關支持所述語音業務編解碼，則根據所述語音業務編解碼能力集確定主叫端目標媒體網關并建立核心網承載，根據所述第二編解碼能力集建立無線承載；若所述主叫端媒體網關不支持所述語音業務編解碼，則判斷所述第二編解碼能力集與所述語音業務編解碼能力集的交集是否為空集。

若所述第二編解碼能力集與所述語音業務編解碼能力集的交集為非空集，則根據所述第一編解碼能力集確定所述第一類目標媒體網關并建立主叫端核心網承載，根據所述語音業務編解碼能力集建立主叫端無線承載。

另外，被叫端呼叫控制器確定被叫端用于建立語音會話的媒體網關，即所述被叫端目標媒體網關，包括：

判斷所述語音業務編解碼能力集與所述被叫編解碼能力集的交集是否為空集；

若所述語音業務編解碼能力集與所述被叫編解碼能力集的交集為非空集，則根據所述語音業務編解碼能力集確定被叫端目標媒體網關并建立被叫端核心網承載與被叫端無線承載；若所述語音業務編解碼能力集與所述被叫編解碼能力集的交集為空集，則判斷所述被叫端媒體網關是否支持所述語音業務編解碼；

若所述被叫端媒體網關支持所述語音業務編解碼，則根據所述語音業務編解碼能力集確定所述被叫端目標媒體網關并建立核心網承載，根據所述第五編解碼能力集建立無線承載；若所述被叫端媒體網關不支持所述語音業務編解碼，則判斷所述第五編解碼能力集與所述語音業務編解碼能力集的交集是否為空集。

若所述第五編解碼能力集與所述語音業務編解碼能力集的交集為非空集，則根據所述第四編解碼能力集確定所述被叫端目標媒體網關并被叫端建立核心網承載，根據所述語音業務編解碼能力集建立被叫端無線承載。

需要說明的是，主叫端控制服務器可按照圖3所示方法確定主叫編解碼能力集，具體地，上述實施例步驟201～212中的本端為被叫端，W為主叫端MGW編解碼能力集W(即本發明實施例所述的主叫端媒體網關編解碼能力集)；P為主叫終端編解碼能力集，主叫上報的呼叫請求信息(setup消息)確定；Q為主叫端呼叫控制器配置的主叫端無線編解碼能力集。

被叫端控制服務器也可按照圖3方法確定被叫編解碼能力集，具體地，上述實施例步驟201～212中的本端為被叫端，W為被叫端MGW編解碼能力集W(即本發明實施例所述的被叫端媒體網關編解碼能力集)；P為被叫終端的編解碼能力集，根據被叫上報的呼叫確認消息(call confirmed信令)確定；Q被叫端呼叫控制器配置的被叫端無線編解碼能力集。

本發明提供的編解碼協商方法，首先進行主、被叫編解碼能力集的協商，獲取主叫編解碼能力集、被叫編解碼能力集，并且二者中至少有一個包括目標編解碼能力信息。進而根據主叫編解碼能力集、被叫編解碼能力集確定的語音業務編解碼能力集也包括目標編解碼能力信息，根據該語音業務編解碼能力集確定主叫端目標媒體網關以及被叫端目標媒體網關，進而可以基于目標編解碼能力信息通過主叫端目標媒體網關以及被叫端目標媒體網關進行主被叫之間的語音業務。如此，主被叫最終協商出的語音編解碼能力集中包含目標編解碼方式，能夠基于該目標編解碼方式進行語音業務，提高語音業務的MOS值，優化用戶體驗。

實施例2：

本發明實施例提供了一種被叫端呼叫控制器，如圖6所示，所述被叫端呼叫控制器包括：獲取單元401以及確定單元402。

獲取單元401，用于獲取主叫編解碼能力集以及被叫編解碼能力集；所述主叫編解碼能力集、所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息。

確定單元402，用于根據所述主叫編解碼能力集以及所述被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息,以便所述被叫端呼叫控制器和/或主叫端呼叫控制器根據所述目標編解碼能力信息確定目標媒體網關并利用所述目標媒體網關承載主叫終端與被叫終端間的語音業務。

所述獲取單元401具體用于，根據被叫端媒體網關的編解碼能力信息確定被叫端媒體網關編解碼能力集，根據被叫端無線編解碼能力信息確定被叫端無線編解碼能力集，根據被叫終端的編解碼能力信息確定被叫終端編解碼能力集。

根據所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集以及所述被叫終端編解碼能力集確定所述被叫編解碼能力。其中，所述第一編解碼能力集、所述第二編解碼能力集、所述第三編解碼能力集、所述第四編解碼能力集、所述第五編解碼能力集以及所述第六編解碼能力集中至少有一個包括所述目標編解碼能力信息。

所述獲取單元401具體用于，確定所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集。

若所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集為空集，則在確定所述被叫端無線編解碼能力集包含所述目標編解碼能力信息時，根據所述被叫端無線編解碼能力集中的所述目標編解碼能力信息生成所述被叫編解碼能力集。

若所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集為非空集，則判斷所述被叫端媒體網關編解碼能力集中是否包含所述目標編解碼信息，若所述被叫端媒體網關編解碼能力集中包含所述目標編解碼信息，則根據所述被叫端媒體網關編解碼能力集中的所述目標編解碼能力信息生成所述被叫編解碼能力集；若所述被叫端媒體網關編解碼能力集中不包含所述目標編解碼信息，則將所述被叫端媒體網關編解碼能力集確定為所述被叫編解碼能力集。

所述獲取單元401還用于，確定第一集合，所述第一集合為所述被叫端媒體網關編解碼能力集、所述被叫端無線編解碼能力集和所述被叫終端編解碼能力集的交集。若所述被叫端媒體網關編解碼能力集中包括所述目標編解碼能力信息，則根據所述被叫端媒體網關編解碼能力集中包括的所述目標編解碼能力信息生成目標編解碼能力集。

確定所述第一集合與所述目標編解碼能力集的交集。

若所述第一集合與所述目標編解碼能力集合的交集為空集，則確定所述目標編解碼能力集為所述主叫編解碼能力集。

若所述第一集合與所述目標編解碼能力集合的交集為非空集，則確定所述第一集合與所述目標編解碼能力集合的交集為所述主叫編解碼能力集。

所述確定單元402用于，確定所述主叫編解碼能力集與所述被叫編解碼能力集的交集。

若所述主叫編解碼能力集與所述被叫編解碼能力集的交集為空集，則確定所述語音業務編解碼能力集包括所述主叫編解碼能力集以及所述被叫編解碼能力。

若所述主叫編解碼能力集與所述被叫編解碼能力集的交集為非空集，則確定所述語音業務編解碼能力集為所述主叫編解碼能力集與所述被叫編解碼能力集的交集。

需要說明的是，圖6所示的被叫端呼叫控制器可以是圖1所示網絡架構圖中的MSC服務器，即局內呼叫系統中的呼叫控制器。也可以是圖4所示網絡架構中的MSC服務器B(被叫端的MSC服務器)，即局間呼叫系統中的被叫端的呼叫控制器。

本發明實施例提供了一種主叫端呼叫控制器，如圖7所示，所述主叫端呼叫控制器包括：確定單元501、發送單元502以及接收單元503。

確定單元501，用于確定主叫編解碼能力集。

發送單元502，用于向所述被叫端呼叫控制器發送所述主叫編解碼能力集，以便所述被叫端呼叫控制器根據所述主叫編解碼能力集以及被叫編解碼能力集確定語音業務編解碼能力集；所述語音業務編解碼能力集包括所述目標編解碼能力信息，所述主叫編解碼能力集和所述被叫編解碼能力集中至少有一個包括目標編解碼能力信息；

接收單元503，用于接收所述被叫端呼叫控制器發送的所述語音業務編解碼能力集。

所述確定單元501具體用于，根據主叫端媒體網關的編解碼能力信息確定主叫端媒體網關編解碼能力集，根據主叫端無線編解碼能力信息確定主叫端無線編解碼能力集，根據主叫終端的編解碼能力信息確定主叫終端編解碼能力集。

根據所述主叫端媒體網關編解碼能力集、所述主叫端無線編編解碼能力集、以及所述主叫終端編解碼能力集確定所述被叫編解碼能力。

所述確定單元501具體用于，確定所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集。

若所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集為空集，則在確定所述主叫端無線編解碼能力集包含所述目標編解碼能力信息時，根據所述主叫端無線編解碼能力集中的所述目標編解碼能力信息生成所述主叫編解碼能力集。

若所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集為非空集，則判斷所述主叫端媒體網關編解碼能力集中是否包含所述目標編解碼信息，若所述主叫端媒體網關編解碼能力集中包含所述目標編解碼信息，則根據所述主叫端媒體網關編解碼能力集中的所述目標編解碼能力信息生成所述主叫編解碼能力集；若所述主叫端媒體網關編解碼能力集中不包含所述目標編解碼信息，則將所述主叫端媒體網關編解碼能力集確定為所述主叫編解碼能力集。

所述確定單元501具體用于，確定第二集合，所述第二集合為所述主叫端媒體網關編解碼能力集、所述主叫端無線編解碼能力集和所述主叫終端編解碼能力集的交集。若所述主叫端媒體網關編解碼能力集中包括所述目標編解碼能力信息，則根據所述主叫端媒體網關編解碼能力集中包括的所述目標編解碼能力信息生成目標編解碼能力集。

確定所述第二集合與所述目標編解碼能力集的交集。

若所述第二集合與所述目標編解碼能力集合的交集為空集，則確定所述目標編解碼能力集為所述主叫編解碼能力集。若所述第二集合與所述目標編解碼能力集合的交集為非空集，則確定所述第二集合與所述目標編解碼能力集合的交集為所述主叫編解碼能力集。

本發明提供的呼叫控制器，首先進行主、被叫編解碼能力集的協商，獲取主叫編解碼能力集、被叫編解碼能力集，并且二者中至少有一個包括目標編解碼能力信息。進而根據主叫編解碼能力集、被叫編解碼能力集確定的語音業務編解碼能力集也包括目標編解碼能力信息，根據該語音業務編解碼能力集確定主叫端目標媒體網關以及被叫端目標媒體網關，進而可以基于目標編解碼能力信息通過主叫端目標媒體網關以及被叫端目標媒體網關進行主被叫之間的語音業務。如此，主被叫最終協商出的語音編解碼能力集中包含目標編解碼方式，能夠基于該目標編解碼方式進行語音業務，提高語音業務的MOS值，優化用戶體驗。

通過以上的實施方式的描述，所屬領域的技術人員可以清楚地了解到，為描述的方便和簡潔，僅以上述各功能模塊的劃分進行舉例說明，實際應用中，可以根據需要而將上述功能分配由不同的功能模塊完成，即將裝置的內部結構劃分成不同的功能模塊，以完成以上描述的全部或者部分功能。上述描述的裝置的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。

所述作為分離部件說明的模塊可以是或者也可以不是物理上分開的，作為模塊顯示的部件可以是一個物理模塊或多個物理模塊，即可以位于一個地方，或者也可以分布到多個不同地方。可以根據實際的需要選擇其中的部分或者全部模塊來實現本實施例方案的目的。另外，在本發明各個實施例中的各功能模塊可以集成在一個處理模塊中，也可以是各個模塊單獨物理存在，也可以兩個或兩個以上模塊集成在一個模塊中。上述集成的模塊既可以采用硬件的形式實現，也可以采用軟件功能模塊的形式實現。

所述集成的模塊如果以軟件功能模塊的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個可讀取存儲介質中。基于這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該軟件產品存儲在一個存儲介質中，包括若干指令用以使得一個設備(可以是單片機，芯片等)或處理器(processor)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲介質包括：U盤、移動硬盤、只讀存儲器(ROM，Read-Only Memory)、隨機存取存儲器(RAM，Random Access Memory)、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應所述以權利要求的保護范圍為準。
