本發明涉及移動通信領域，尤其涉及一種第五代無線通信系統中的數據傳輸方法。

背景技術：

隨著智能終端的興起及無線數據應用業務的豐富，無線通信系統中的數據用戶數大幅增加，數據內容不再限于傳統的文字或者圖像，未來用戶對高清晰度視頻、手機電視等多媒體業務的需求越來越多，導致無線網絡流量呈現出爆炸式增長的態勢。根據市場機構預測，未來10年，無線數據業務將增長500～1000倍，平均每年增長1.6～2倍，這對無線通信系統的網絡容量提出了更高的要求。

面向2020年及未來，移動互聯網和物聯網業務將成為移動通信發展的主要驅動力。5G將滿足人們在居住、工作、休閑和交通等各種區域的多樣化業務需求，即便在密集住宅區、辦公室、體育場、露天集會、地鐵、快速路、高鐵和廣域覆蓋等具有超高流量密度、超高連接數密度、超高移動性特征的場景，也可以為用戶提供超高清視頻、虛擬現實、增強現實、云桌面、在線游戲等極致業務體驗。與此同時，5G還將滲透到物聯網及各種行業領域，與工業設施、醫療儀器、交通工具等深度融合，有效滿足工業、醫療、交通等垂直行業的多樣化業務需求，實現真正的“萬物互聯”。

5G將解決多樣化應用場景下差異化性能指標帶來的挑戰，不同應用場景面臨的性能挑戰有所不同，用戶體驗速率、流量密度、時延、能效和連接數都可能成為不同場景的挑戰性指標。從移動互聯網和物聯網主要應用場景、業務需求及挑戰出發，可歸納出連續廣域覆蓋、熱點高容量、低功耗大連接和低時延高可靠四個5G主要技術場景。

目前的上行傳輸機制需要終端先發送調度請求信息，然后基站再基于調度請求信息分配帶寬請求資源給終端，終端通過帶寬請求資源發送帶寬請求信息給基站，基站再基于帶寬請求信息給終端分配上行數據傳輸資源。針對大規模機器通信的應用場景，這種方式會帶來系統難以承受的信令風暴，因此需要盡可能降低系統控制開銷。

技術實現要素：

本發明的目的在于克服第五代無線通信系統中存在的大規模機器通信數據傳輸控制開銷大等問題，提供一種靈活的數據傳輸方法。

為達上述目的，本發明通過以下技術方案實現：

一種靈活的數據傳輸方法，包括以下步驟：1)第一通信節點為第二通信節點分配第一共享發送資源，所述第一共享發送資源為所述第二通信節點和其它的第二通信節點共享，所述第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的，所述第一通信節點使用T根接收天線接收所述第一共享發送資源上的數據，T＝2^S，S為大于等于6的整數；2)所述第二通信節點在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合，所述擴頻碼字子集合包含X個擴頻碼字，所述第二通信節點在所述第一子發送資源發送擴頻碼字A，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括所述第二通信節點的標識信息；3)所述第一通信節點從所述第一子發送資源上接收所述第二通信節點發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得所述第二通信節點在所述第二子發送資源上使用的擴頻碼字子集合，所述第一通信節點使用所述信道信息和所述擴頻碼字子集合解碼所述第二通信節點在所述第二子發送資源上發送的所述Y比特?cái)?shù)據；4)如果所述第二通信節點在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到所述第一通信節點發送的接收成功信息，則所述第二通信節點在所述第一通信節點分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數；5)所述第一通信節點測量接收到的所述鏈路異常擴頻碼字的能量值，根據所述能量值進行后續操作。

進一步地，所述擴頻碼字長度L2等于max(1024/T,1)，當L2取值為1，所述第二擴頻碼字集合中只包含一個取值為1的碼字序列。

進一步地，所述第一擴頻碼字集合包含兩個子擴頻碼字集合，稱為第一子擴頻碼字集合和第二子擴頻碼字集合，兩者交集為空，如果所述擴頻碼字A屬于第一子擴頻碼字集合，則所述X等于1，如果所述擴頻碼字A屬于第二子擴頻碼字集合，則所述X等于2。

進一步地，如果所述第二通信節點發送首傳數據包，則從所述第一子擴頻碼字集合中選擇所述擴頻碼字A，如果所述第二通信節點發送重傳數據包，則從所述第二子擴頻碼字集合中選擇所述擴頻碼字A。

進一步地，所述第二通信節點使用最大發射功率在所述第一子發送資源上發送所述擴頻序列A，在所述第一通信節點通過信令通知的一個功率取值范圍內隨機選擇一個功率值在所述第二子發送資源上發送所述Y比特?cái)?shù)據。

進一步地，所述第二通信節點在所述第一通信節點通過信令通知的一個功率取值范圍內隨機選擇一個功率值在所述第一子發送資源上發送所述擴頻序列A和在所述第二子發送資源上發送所述Y比特?cái)?shù)據。

進一步地，所述第二通信節點在區間(0.5,1]內隨機選擇一個值與所述第二通信節點與所述第一通信節點之間的路損相乘，得到變換路損值，將所述變換路損值作為所述第二通信節點進行發送功率使用的路損值，然后使用計算得到的功率值在所述第一子發送資源上發送所述擴頻序列A和在所述第二子發送資源上發送所述Y比特?cái)?shù)據。

進一步地，如果所述能量值大于100dB，則所述第一通信節點發送兩套功率選擇集合，分別稱為正常功率集合和強化功率集合，如果所述第二通信節點發送過鏈路異常擴頻碼字，則所述第二通信節點后續從強化功率集合中選擇發射功率值從所述第一共享發送資源繼續發送數據，如果所述第二通信節點未發送過鏈路異常擴頻碼字，則所述第二通信節點從正常功率集合選擇發射功率值從所述第一共享發送資源繼續發送數據。

進一步地，所述強化功率集合中的功率值大于所述正常功率集合中的功率值。

進一步地，如果所述能量值大于100dB，則所述第一通信節點發送第二共享發送資源，如果所述第二通信節點發送過鏈路異常擴頻碼字，則所述第二通信節點停止使用所述第一共享發送資源，后續使用所述第二共享發送資源繼續發送數據，如果所述第二通信節點未發送過鏈路異常擴頻碼字，則所述第二通信節點繼續使用所述第一共享發送資源發送數據。

本發明的有益效果是：本發明提供了一種低控制開銷的數據傳輸方法，包括第一節點為第二節點分配在時間上分成第一和第二子發送資源的第一共享發送資源，第一子發送資源上允許使用第一擴頻碼字集合，第二子發送資源上允許使用第二擴頻碼字集合；第二節點在第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據擴頻碼字A從第二擴頻碼字集合選擇一組包含X個擴頻碼字的擴頻碼字子集合。第二節點在第一子發送資源發送擴頻碼字A，在第二子發送資源上采用所述擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送；第一節點接收擴頻碼字A，通過擴頻碼字A得到第二節點與第一節點的信道信息，并通過擴頻碼字A獲得在第二子發送資源上使用的擴頻碼字子集合，第一節點使用所述信道信息和擴頻碼字子集合解碼所述Y比特?cái)?shù)據；如果第二節點在第一共享資源上發送Z次都沒有接收到ACK，則第二節點在第一節點分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字；第一節點測量接收到的所述鏈路異常擴頻碼字的能量值，根據所述能量值進行后續操作本發明可有效增加數據傳輸?shù)聂敯粜圆捎帽景l(fā)明所述方法和裝置(系統)，與現有技術相比，可有效增加數據傳輸?shù)聂敯粜砸赃m應第五代無線通信系統的業務需求。

附圖說明

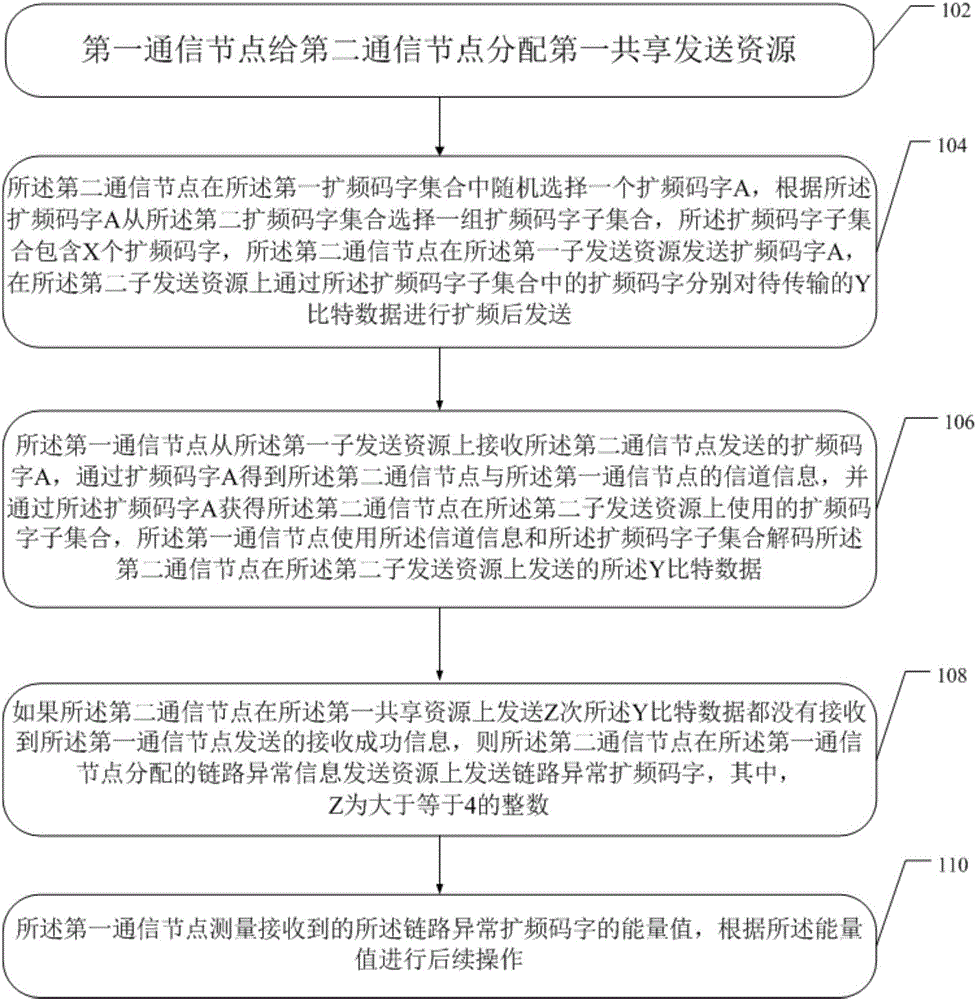

圖1是本發明的數據傳輸方法的流程圖；

圖2是第一共享發送資源示意圖。

具體實施方案

下面通過具體實施方式結合附圖對本發明作進一步詳細說明。

如附圖1所示，本發明的方法流程如下：

步驟102，第一通信節點為第二通信節點分配第一共享發送資源，其中，所述第一共享發送資源為所述第二通信節點和其它的第二通信節點共享，所述第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的，所述第一通信節點使用T根接收天線接收所述第一共享發送資源上的數據，T＝2^S，S為大于等于6的整數。

步驟104，所述第二通信節點在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合，所述擴頻碼字子集合包含X個擴頻碼字，所述第二通信節點在所述第一子發送資源發送擴頻碼字A，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括所述第二通信節點的標識信息。

步驟106，所述第一通信節點從所述第一子發送資源上接收所述第二通信節點發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得所述第二通信節點在所述第二子發送資源上使用的擴頻碼字子集合，所述第一通信節點使用所述信道信息和所述擴頻碼字子集合解碼所述第二通信節點在所述第二子發送資源上發送的所述Y比特?cái)?shù)據。

步驟108，如果所述第二通信節點在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到所述第一通信節點發送的接收成功信息，則所述第二通信節點在所述第一通信節點分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數。

步驟110，所述第一通信節點測量接收到的所述鏈路異常擴頻碼字的能量值，根據所述能量值進行后續操作。

實施例1

基站給終端A分配第一共享發送資源，優選地，基站使用T根接收天線接收所述第一共享發送資源上的數據，T為2的S次冪，S為大于等于6的整數。

如附圖2所示，第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的(例如walsh碼)，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的(例如偽隨機碼)，這種設計的目的是保證基站盡可能準確地成功獲得終端A的信道信息，基于所述信息，基站利用其配置的至少256根接收天線對終端在空域上進行區分，進而允許第二子發送資源上不同終端發送的數據可以準正交，提高資源的利用效率。

需要發送上行數據的終端A在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合(例如預先定義個映射表格)，所述擴頻碼字子集合包含X個擴頻碼字，所述第二通信節點在所述第一子發送資源發送擴頻碼字A讓基站進行信道估計，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括終端A的標識信息，這樣做的原因是第一共享發送資源是終端A與其它終端共享的，有數據發送需求的終端在所述第一共享發送資源上發送數據，所以基站并不知道是哪個終端在發送數據，因此必須攜帶標識信息。

基站從所述第一子發送資源上接收終端A發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得終端A在所述第二子發送資源上使用的擴頻碼字子集合，基站使用所述信道信息和所述擴頻碼字子集合解碼終端A在所述第二子發送資源上發送的所述Y比特?cái)?shù)據。

如果終端A在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到基站發送的接收成功信息，則終端A在基站分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數。優選地，多個發生鏈路異常的終端可以發送相同的鏈路異常擴頻碼字，這樣做的好處是盡可能快的讓基站知道有終端發生了鏈路異常，雖然并不知道是哪些終端存在異常，以幫忙基站盡快采取恢復措施。

基站測量接收到的所述鏈路異常擴頻碼字的能量值，如果能量值大于100dB，則基站發送兩套功率選擇集合，分別稱為正常功率集合和強化功率集合，如果終端A發送過鏈路異常擴頻碼字，則終端A后續從強化功率集合中選擇發射功率值從所述第一共享發送資源繼續發送數據，如果終端A未發送過鏈路異常擴頻碼字，則終端A從正常功率集合選擇發射功率值從所述第一共享發送資源繼續發送數據。優選地，所述強化功率集合中的功率值大于所述正常功率集合中的功率值，這樣帶來的好處是提高鏈路存在異常的終端功率，提升這部分終端的服務質量，同時對鏈路質量比較好的終端影響很小。

實施例2

基站給終端A分配第一共享發送資源，優選地，基站使用T根接收天線接收所述第一共享發送資源上的數據，T為2的S次冪，S為大于等于6的整數。

如附圖2所示，第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的(例如walsh碼)，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的(例如偽隨機碼)，這種設計的目的是保證基站盡可能準確地成功獲得終端A的信道信息，基于所述信息，基站利用其配置的至少256根接收天線對終端在空域上進行區分，進而允許第二子發送資源上不同終端發送的數據可以準正交，提高資源的利用效率。

優選地，所述擴頻碼字長度L2等于max(1024/T,1)，當L2取值為1，所述第二擴頻碼字集合中只包含一個取值為1的碼字序列，這樣設計的原因是當基站配置的接收天線逐步增加時，基站可獲得更高的接收波束賦形增益，這部分增益允許終端A在第二子發送資源上使用更短的擴頻碼字進行數據發送，從而提高了系統的頻譜效率。

需要發送上行數據的終端A在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合(例如預先定義個映射表格)，所述擴頻碼字子集合包含X個擴頻碼字，所述第二通信節點在所述第一子發送資源發送擴頻碼字A讓基站進行信道估計，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括終端A的標識信息，這樣做的原因是第一共享發送資源是終端A與其它終端共享的，有數據發送需求的終端在所述第一共享發送資源上發送數據，所以基站并不知道是哪個終端在發送數據，因此必須攜帶標識信息。

基站從所述第一子發送資源上接收終端A發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得終端A在所述第二子發送資源上使用的擴頻碼字子集合，基站使用所述信道信息和所述擴頻碼字子集合解碼終端A在所述第二子發送資源上發送的所述Y比特?cái)?shù)據。

如果終端A在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到基站發送的接收成功信息，則終端A在基站分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數。優選地，多個發生鏈路異常的終端可以發送相同的鏈路異常擴頻碼字，這樣做的好處是盡可能快的讓基站知道有終端發生了鏈路異常，雖然并不知道是哪些終端存在異常，以幫忙基站盡快采取恢復措施。

基站測量接收到的所述鏈路異常擴頻碼字的能量值，如果能量值大于100dB，則基站發送兩套功率選擇集合，分別稱為正常功率集合和強化功率集合，如果終端A發送過鏈路異常擴頻碼字，則終端A后續從強化功率集合中選擇發射功率值從所述第一共享發送資源繼續發送數據，如果終端A未發送過鏈路異常擴頻碼字，則終端A從正常功率集合選擇發射功率值從所述第一共享發送資源繼續發送數據。優選地，所述強化功率集合中的功率值大于所述正常功率集合中的功率值，這樣帶來的好處是提高鏈路存在異常的終端功率，提升這部分終端的服務質量，同時對鏈路質量比較好的終端影響很小。

實施例3

基站給終端A分配第一共享發送資源，優選地，基站使用T根接收天線接收所述第一共享發送資源上的數據，T為2的S次冪，S為大于等于6的整數。

如附圖2所示，第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的(例如walsh碼)，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的(例如偽隨機碼)，這種設計的目的是保證基站盡可能準確地成功獲得終端A的信道信息，基于所述信息，基站利用其配置的至少256根接收天線對終端在空域上進行區分，進而允許第二子發送資源上不同終端發送的數據可以準正交，提高資源的利用效率。

需要發送上行數據的終端A在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合(例如預先定義個映射表格)，所述擴頻碼字子集合包含X個擴頻碼字。優選地，所述第一擴頻碼字集合包含兩個子擴頻碼字集合，稱為第一子擴頻碼字集合和第二子擴頻碼字集合，兩者交集為空，如果所述擴頻碼字A屬于第一子擴頻碼字集合，則所述X等于1，如果所述擴頻碼字A屬于第二子擴頻碼字集合，則所述X等于2。所述第二通信節點在所述第一子發送資源發送擴頻碼字A讓基站進行信道估計，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括終端A的標識信息，這樣做的原因是第一共享發送資源是終端A與其它終端共享的，有數據發送需求的終端在所述第一共享發送資源上發送數據，所以基站并不知道是哪個終端在發送數據，因此必須攜帶標識信息。

基站從所述第一子發送資源上接收終端A發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得終端A在所述第二子發送資源上使用的擴頻碼字子集合，基站使用所述信道信息和所述擴頻碼字子集合解碼終端A在所述第二子發送資源上發送的所述Y比特?cái)?shù)據。

如果終端A在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到基站發送的接收成功信息，則終端A在基站分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數。優選地，多個發生鏈路異常的終端可以發送相同的鏈路異常擴頻碼字，這樣做的好處是盡可能快的讓基站知道有終端發生了鏈路異常，雖然并不知道是哪些終端存在異常，以幫忙基站盡快采取恢復措施。

基站測量接收到的所述鏈路異常擴頻碼字的能量值，如果能量值大于100dB，則基站發送兩套功率選擇集合，分別稱為正常功率集合和強化功率集合，如果終端A發送過鏈路異常擴頻碼字，則終端A后續從強化功率集合中選擇發射功率值從所述第一共享發送資源繼續發送數據，如果終端A未發送過鏈路異常擴頻碼字，則終端A從正常功率集合選擇發射功率值從所述第一共享發送資源繼續發送數據。優選地，所述強化功率集合中的功率值大于所述正常功率集合中的功率值，這樣帶來的好處是提高鏈路存在異常的終端功率，提升這部分終端的服務質量，同時對鏈路質量比較好的終端影響很小。

實施例4

基站給終端A分配第一共享發送資源，優選地，基站使用T根接收天線接收所述第一共享發送資源上的數據，T為2的S次冪，S為大于等于6的整數。

如附圖2所示，第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的(例如walsh碼)，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的(例如偽隨機碼)，這種設計的目的是保證基站盡可能準確地成功獲得終端A的信道信息，基于所述信息，基站利用其配置的至少256根接收天線對終端在空域上進行區分，進而允許第二子發送資源上不同終端發送的數據可以準正交，提高資源的利用效率。

需要發送上行數據的終端A在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合(例如預先定義個映射表格)，所述擴頻碼字子集合包含X個擴頻碼字，所述第二通信節點在所述第一子發送資源發送擴頻碼字A讓基站進行信道估計，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括終端A的標識信息，這樣做的原因是第一共享發送資源是終端A與其它終端共享的，有數據發送需求的終端在所述第一共享發送資源上發送數據，所以基站并不知道是哪個終端在發送數據，因此必須攜帶標識信息。

優選地，終端A使用最大發射功率在所述第一子發送資源上發送所述擴頻序列A，在基站通過信令通知的一個功率取值范圍內隨機選擇一個功率值在所述第二子發送資源上發送所述Y比特?cái)?shù)據，這樣做的好處是通過足夠高的功率保證信道估計的準確性以提升信道估計結果的空間分辨率，通過在第二子發送資源上隨機選擇功率保證基站側接收不同終端發送的數據時存在功率起伏情況，從而更好地利用并行干擾消除接收機進行數據接收，所述功率取值范圍是基站根據自己的接收能力確定的。或者，優選地，終端A在基站通過信令通知的一個功率取值范圍內隨機選擇一個功率值在所述第一子發送資源上發送所述擴頻序列A和在所述第二子發送資源上發送所述Y比特?cái)?shù)據，這樣做的好處使基站側出現功率起伏，并節省了終端的發送功率。或者，優選地，終端A在區間(0.5，1]內隨機選擇一個值和終端A與基站之間的路損相乘，得到變換路損值，將所述變換路損值作為所述第二通信節點進行發送功率使用的路損值，然后使用計算得到的功率值(例如使用LTE的路損計算公式)在所述第一子發送資源上發送所述擴頻序列A和在所述第二子發送資源上發送所述Y比特?cái)?shù)據。

基站從所述第一子發送資源上接收終端A發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得終端A在所述第二子發送資源上使用的擴頻碼字子集合，基站使用所述信道信息和所述擴頻碼字子集合解碼終端A在所述第二子發送資源上發送的所述Y比特?cái)?shù)據。

如果終端A在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到基站發送的接收成功信息，則終端A在基站分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數。優選地，多個發生鏈路異常的終端可以發送相同的鏈路異常擴頻碼字，這樣做的好處是盡可能快的讓基站知道有終端發生了鏈路異常，雖然并不知道是哪些終端存在異常，以幫忙基站盡快采取恢復措施。

基站測量接收到的所述鏈路異常擴頻碼字的能量值，如果能量值大于100dB，則基站發送兩套功率選擇集合，分別稱為正常功率集合和強化功率集合，如果終端A發送過鏈路異常擴頻碼字，則終端A后續從強化功率集合中選擇發射功率值從所述第一共享發送資源繼續發送數據，如果終端A未發送過鏈路異常擴頻碼字，則終端A從正常功率集合選擇發射功率值從所述第一共享發送資源繼續發送數據。優選地，所述強化功率集合中的功率值大于所述正常功率集合中的功率值，這樣帶來的好處是提高鏈路存在異常的終端功率，提升這部分終端的服務質量，同時對鏈路質量比較好的終端影響很小。

實施例5

基站給終端A分配第一共享發送資源，優選地，基站使用T根接收天線接收所述第一共享發送資源上的數據，T為2的S次冪，S為大于等于6的整數。

如附圖2所示，第一共享發送資源在時間上分成第一子發送資源和第二子發送資源兩部分，所述第一子發送資源的時域長度小于所述第二子發送資源，所述第一子發送資源上允許使用的擴頻碼字集合為第一擴頻碼字集合，所述第二子發送資源上允許使用的擴頻碼字集合為第二擴頻碼字集合，所述第一擴頻碼字集合中的擴頻碼字長度L1大于所述第二擴頻碼字集合中的擴頻碼字長度L2，所述第一擴頻碼字集合中的擴頻碼字之間是正交的(例如walsh碼)，所述第二擴頻碼字集合中的擴頻碼字之間是準正交的(例如偽隨機碼)，這種設計的目的是保證基站盡可能準確地成功獲得終端A的信道信息，基于所述信息，基站利用其配置的至少256根接收天線對終端在空域上進行區分，進而允許第二子發送資源上不同終端發送的數據可以準正交，提高資源的利用效率。

需要發送上行數據的終端A在所述第一擴頻碼字集合中隨機選擇一個擴頻碼字A，根據所述擴頻碼字A從所述第二擴頻碼字集合選擇一組擴頻碼字子集合(例如預先定義個映射表格)，所述擴頻碼字子集合包含X個擴頻碼字，所述第二通信節點在所述第一子發送資源發送擴頻碼字A讓基站進行信道估計，在所述第二子發送資源上通過所述擴頻碼字子集合中的擴頻碼字分別對待傳輸?shù)腨比特?cái)?shù)據進行擴頻后發送，其中X為大于等于1的整數，Y為大于等于16的整數，其中，所述Y比特?cái)?shù)據至少包括終端A的標識信息，這樣做的原因是第一共享發送資源是終端A與其它終端共享的，有數據發送需求的終端在所述第一共享發送資源上發送數據，所以基站并不知道是哪個終端在發送數據，因此必須攜帶標識信息。

基站從所述第一子發送資源上接收終端A發送的擴頻碼字A，通過擴頻碼字A得到所述第二通信節點與所述第一通信節點的信道信息，并通過所述擴頻碼字A獲得終端A在所述第二子發送資源上使用的擴頻碼字子集合，基站使用所述信道信息和所述擴頻碼字子集合解碼終端A在所述第二子發送資源上發送的所述Y比特?cái)?shù)據。

如果終端A在所述第一共享資源上發送Z次所述Y比特?cái)?shù)據都沒有接收到基站發送的接收成功信息，則終端A在基站分配的鏈路異常信息發送資源上發送鏈路異常擴頻碼字，其中，Z為大于等于4的整數。優選地，多個發生鏈路異常的終端可以發送相同的鏈路異常擴頻碼字，這樣做的好處是盡可能快的讓基站知道有終端發生了鏈路異常，雖然并不知道是哪些終端存在異常，以幫忙基站盡快采取恢復措施。

如果基站測量得到的能量值大于100dB，則基站發送第二共享發送資源，如果終端A發送過鏈路異常擴頻碼字，則終端A停止使用所述第一共享發送資源，后續使用所述第二共享發送資源繼續發送數據，如果終端A未發送過鏈路異常擴頻碼字，則終端A繼續使用所述第一共享發送資源發送數據，這樣做的好處是將存在鏈路異常的終端分流到新的資源中，降低終端之間的上行數據干擾，改善系統性能。

實驗結果表明，采用本發明所述的方法，可滿足數據傳輸需求的情況下，可有效降低機器通信中所需的控制信令開銷，避免信令風暴問題的出現。

以上內容是結合具體的優選實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
