本發明涉及無線通信技術領域，具體涉及一種無線體域網功率及速率的自適應調整方法。

背景技術：

無線體域網(Wireless Body Area Network,WBAN)是無線傳感器網絡(Wireless Sensor Network,WSN)在生物醫療等領域內的應用。無線體域網是以人體為中心，由一些依附在身體表面或植入身體內的傳感器共同組成的一個無線網絡。無線體域網是物聯網的組成部分，在醫療保健、疾病的監控及預防上具有巨大的應用意義及需求，日漸成為醫療、商業等領域的關注焦點。

無線體域網具有以下幾個特點：信道狀況變化迅速，這是由于人體隨機運動造成的；傳感器電量非常有限，當傳感器節點植入體內，要求節點的體積盡量小，同時體域網中的節點通常是靠電池供電，植入體內的節點也不便于頻繁更換電池。因此如何快速地適應不斷變化的信道狀態，在保證通信可靠性的同事盡量降低能耗延長電池壽命，成為無線體域網技術面臨的主要挑戰之一。

國內外的學者提出了很多功率控制或速率控制方法來解決這個問題，但是這些控制方法并沒有充分考慮各個傳感器節點的異質性，如何根據各個節點的不同要求來選擇控制策略，以實現對功率和速率的動態控制，仍是需要解決的一個問題。

技術實現要素：

為了克服現有技術存在的缺點與不足，本發明提供一種無線體域網功率及速率的自適應調整方法。

本發明根據傳感器節點對其采集數據的傳輸要求進行節點分類，通過對不同類別的節點實行不同的控制策略，實現功率及速率的動態控制，在滿足通信可靠性的同時盡量減少傳感器節點的能耗。

本發明采用如下技術方案：

一種無線體域網功率及速率的自適應調整方法，包括如下步驟：

S1確定無線體域網的網絡拓?fù)浣Y(jié)構及接入機制，所述網絡拓?fù)浣Y(jié)構包括源節點及中心節點；

S2根據網絡中各個源節點的特征進行分類，存入中心節點；

S3中心節點對當前接收到的某一源節點的數據進行譯碼，并對連續N次接收的誤比特率進行加權平均值的計算；

S4中心節點確定當前接收的源節點的類型，將S3計算得到的加權平均值與對應該節點的預設門限進行比較，確定是否要對當前源節點進行功率或速率的調整，并根據當前節點的類型采取相應的策略；

S5中心節點將調整結果反饋給當前源節點，源節點根據反饋結果進行下一次數據發送。

所述網絡拓?fù)浣Y(jié)構包括單跳星形拓?fù)浣Y(jié)構及多跳樹形拓?fù)浣Y(jié)構，所述單跳星形拓?fù)浣Y(jié)構由多個無線傳感器源節點及一個中心節點互聯構成。

所述S2中根據網絡中各個源節點的特征進行分類，具體為：

根據傳感器源節點所傳輸數據的要求以及源節點安裝位置的安全性將傳感器源節點分為如下三種：

功率敏感型：傳感器源節點位于人體某些受輻射影響較大的部位，需要嚴格控制節點的發射功率上限，則將這些源節點設為功率敏感型節點；

速率敏感型：傳感器源節點的數據量大或?qū)r延的要求高，則這類節點設為速率敏感型節點；

兼容型：該類節點對功率和速率沒有要求，則這類節點為兼容型源節點。

S3中心節點對當前接收到的某一源節點的數據進行譯碼，并對連續N次接收的誤比特率進行加權平均值的計算；

具體為：

中心節點接收到該源節點的數據后，對數據進行譯碼，統計出現差錯的比特數，計算此次數據傳輸?shù)恼`比特率BER，記為e₀，然后通過公式計算連續N次接收的誤比特率加權平均值，其中α_i為加權系數，

所述S4具體步驟如下：

設當前源節點的預設門限值上限為Th，下限為Tl；

中心節點將與Th進行比較，如果對當前源節點的功率或速率進行調整以滿足通信質量的要求；

如果當前源節點是功率敏感型節點，則保持當前功率不變并按照公式R_next＝η_rR_now(0<η_r<1)降低該節點的速率，其中R_now為當前速率，R_next為調整后的速率，η_r為速率下降系數；

如果當前源節點是速率敏感型節點，則保持當前速率不變并按照公式P_next＝η_pP_now(η_p>1)提高該節點的功率，其中P_now為當前發射功率，P_next為調整后的功率，η_p為功率提升系數；

如果當前源節點是兼容型節點，中心節點對當前網絡的資源分析后，確定是否對當前源節點的功率及速率進行調整，如進行功率調整，則使用與速率敏感型節點同樣的方法提高發射功率，如進行速率調整，則使用與功率敏感型節點同樣的方法降低速率；

如果再將與Tl進行比較，如果需要對當前源節點的功率或速率進行調整以達到節約能耗的目的：

如果當前源節點是功率敏感型節點，則保持當前功率不變并按照公式R_next＝R_now+△R提高該節點的速率，其中△R為速率提升步長；

如果當前源節點是速率敏感型節點，則保持當前速率不變并按照公式P_next＝P_now-△P降低該節點的功率，其中△P為功率下降步長；

如果當前源節點是兼容型節點，中心節點對當前網絡的資源分配情況進行分析后，確定對當前源節點進行功率調整還是速率調整，如進行功率調整，則使用與速率敏感型節點同樣的方法降低發射功率，如進行速率調整，則使用與功率敏感型節點同樣的方法提高速率；

當時不需要調整。

在動態過程中，優先對功率敏感型節點進行速率調整，對速率敏感型節點進行功率調整。

初始情況，根據各個部位的特點將功率敏感型節點的發射功率設置默認值，將速率敏感型節點的速率設置為默認速率。

所述接入機制包括CSMA/CA和TDMA兩種接入機制。

本發明的有益效果：

(1)充分考慮了無線體域網中各種數據傳輸要求的差異，通過節點分類使得功率或速率的動態調整能夠更好地滿足不同傳感器節點的要求。

(2)與現有的利用SINR或RSSI進行功率或速率控制的方法不同，本發明通過BER與門限值比較來確定控制策略，相比于測量SINR或RSSI來說，BER的計算更為簡單直接，也能準確地反映信道的好壞。

(3)本發明可以實現對功率和速率的聯合控制，兼容型節點的設置使得中心節點可以兼顧網絡的資源優化分配。

附圖說明

圖1是本發明的工作流程圖；

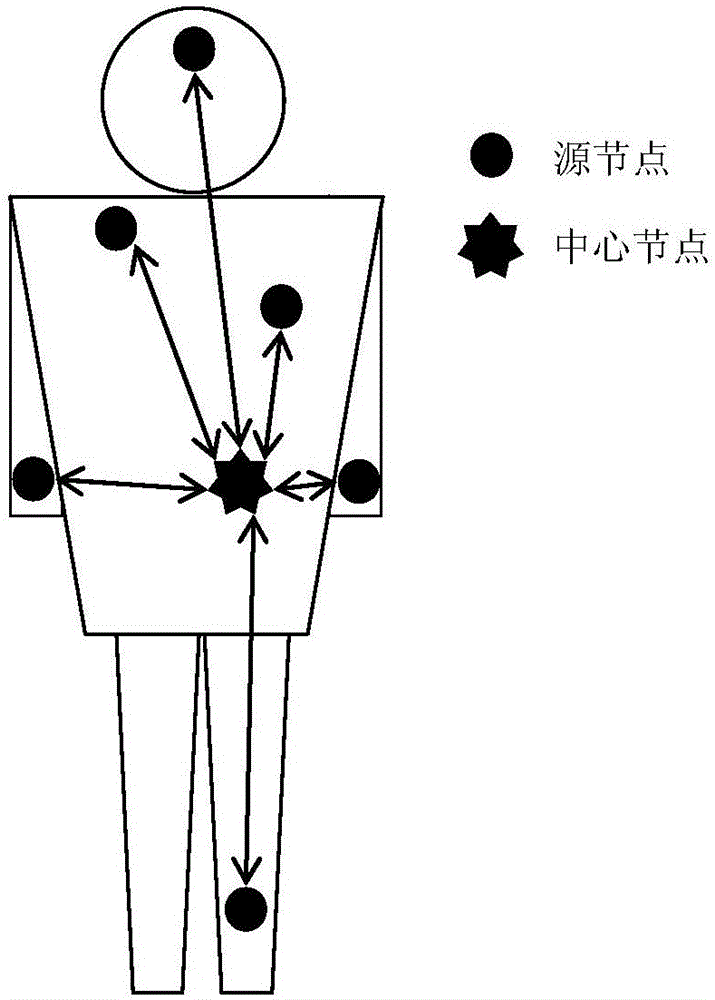

圖2是本實施例的拓?fù)浣Y(jié)構示意圖。

具體實施方式

下面結合實施例及附圖，對本發明作進一步地詳細說明，但本發明的實施方式不限于此。

實施例

如圖1所示，一種無線體域網功率及速率的自適應調整方法，包括如下步驟：

步驟一101確定無線體域網的網絡拓?fù)浣Y(jié)構及接入機制，所述網絡拓?fù)浣Y(jié)構包括源節點及中心節點；

在IEEE802.15.6標準中規定了無線體域網的網絡拓?fù)浣Y(jié)構為單跳星型拓?fù)浜投嗵鴺湫瓮負洌瑑煞N拓?fù)浣Y(jié)構各有其優點與不足，現有對無線體域網功率或速率控制方法的研究主要采用星型拓?fù)洌切屯負渚哂薪Y(jié)構簡單、節點傳輸時延小的優點，因此本實施例中采用的是星型拓?fù)洹D2所示是無線體域網典型星型拓?fù)浣Y(jié)構圖。星型拓?fù)涞臒o線體域網由一些附著在人體表面或者植入人體內部的無線傳感器源節點和一個中心節點互聯而成，源節點負責采集人體生理特征信息并發送給中心節點，再由中心節點通過有線或無線的方式經由其他網絡傳送給遠程站點，同時中心節點也負責將遠程站點的信息轉發到相應的源節點，通過中心節點可以實現對各個源節點的控制和管理。

IEEE802.15.6標準提出了CSMA/CA和TDMA兩種接入機制，相對于CSMA/CA，TDMA更加適用于靜態網絡，同時在節省功耗方面更有優勢，本實施例中采用TDMA接入機制，每個源節點在一個TDMA幀中的發送時隙固定。

步驟二102根據網絡中各個源節點的特征進行分類，存入中心節點；

根據傳感器源節點所傳輸數據的要求以及源節點安放位置的安全性要求將所有節點分為三類：

功率敏感型：如果源節點位于人體某些受輻射影響較大的部位，需要嚴格控制節點的發射功率上限，則將這些源節點設為功率敏感型節點，根據各個部位的特點將這些源節點的發射功率設置為合適的默認值，在動態控制過程中優先對這些源節點進行速率調整；

速率敏感型：如果源節點需要傳輸?shù)臄?shù)據量較大或者對時延的要求比較高，則將這些源節點設為速率敏感型節點，并為這些源節點設置默認速率，在動態控制過程中優先對這類節點進行發射功率調整；

兼容型：如果源節點對功率和速率都沒有特殊要求，動態控制過程中可以根據整個網絡的資源分配情況對這些源節點的功率或速率進行調整。

在完成了所有節點的分類后將分類結果存儲于中心節點中，在之后的步驟中中心節點就可以根據該結果對不同節點采取不同的控制策略。

表1給出了常見生命體參數的傳輸要求，同時給出了基于上述分類方法的分類建議：

表1傳感器節點的傳輸要求

步驟三103中心節點對當前接收到的某一源節點的數據進行譯碼，并對連續N次接收的誤比特率進行加權平均值的計算；

中心節點接收到數據后對數據進行譯碼，統計出現差錯的比特數，計算本次數據傳輸?shù)恼`比特率BER，記為e₀(0≤e₀≤1)。

通過公式計算連續N次接收的誤比特率加權平均值，其中α_i為加權系數，該加權平均值的本質是利用歷史信道質量狀況來對未來信道質量進行預測，根據時間順序遠近，將距離較遠的周期的加權系數設置得較小，距離較近的周期的加權系數設置得較大，可以得到更加準確地預測結果。此外，由于人體運動的隨機性，信道狀況不穩定，信道質量頻繁突變，通過加權系數的設置可以起到平滑的作用，消除信道質量突變的影響。

步驟四104及105中心節點確定當前接收的源節點的類型，將S3計算得到的加權平均值與對應該節點的預設門限進行比較，確定是否要對當前源節點進行功率或速率的調整，并根據當前節點的類型采取相應的策略；

具體為：中心點可以從預存的分類信息中獲知當前源節點的類型。

本發明實施例中預設當前源節點的BER上限為Th，下限為Tl。上限Th的設置要符合表1中各個源節點所傳輸數據的BER要求；下限Tl可以根據各源節點的需求設置為不同的值，下限Tl設置的目的是為了避免在信道較好的情況下，使用較大的發射功率或較低的速率而造成的能量浪費。

中心節點將與Th進行比較，如果說明當前信道質量變差，信息傳輸不可靠，需要對當前源節點的功率或速率進行調整以滿足通信質量的要求：

如果當前源節點是功率敏感型節點，則保持當前功率不變并按照公式R_next＝η_rR_now(0<η_r<1)降低該節點的速率，其中R_now為當前速率，R_next為調整后的速率，η_r為速率下降系數；

如果當前源節點是速率敏感型節點，則保持當前速率不變并按照公式P_next＝η_pP_now(η_p>1)提高該節點的功率，其中P_now為當前發射功率，P_next為調整后的功率，η_p為功率提升系數；

如果當前源節點是兼容型節點，中心節點對當前網絡的資源分配情況進行分析后，確定對當前源節點進行功率調整還是速率調整，如進行功率調整，則使用與速率敏感型節點同樣的方法提高發射功率，如進行速率調整，則使用與功率敏感型節點同樣的方法降低速率。

如果再將與Tl進行比較，如果說明當前信道質量相對良好，需要對當前源節點的功率或速率進行調整以達到節約能耗的目的：

如果當前源節點是功率敏感型節點，則保持當前功率不變并按照公式R_next＝R_now+△R提高該節點的速率，其中△R為速率提升步長；

如果當前源節點是速率敏感型節點，則保持當前速率不變并按照公式P_next＝P_now-△P降低該節點的功率，其中△P為功率下降步長；

如果當前源節點是兼容型節點，中心節點對當前網絡的資源分配情況進行分析后，確定對當前源節點進行功率調整還是速率調整，如進行功率調整，則使用與速率敏感型節點同樣的方法降低發射功率，如進行速率調整，則使用與功率敏感型節點同樣的方法提高速率。

當時不需要調整。

對功率或速率的調整都是為了使盡可能地穩定在門限值規定的范圍內，從而達到可靠傳輸和節約能耗之間的動態平衡。

步驟五106中心節點將調整結果反饋給當前源節點，源節點根據反饋結果進行下一次數據發送。

中心節點將調整后的功率及速率值反饋給當前源節點，源節點在下一個發送周期使用調整后的功率和速率進行數據發送。
