本發明涉及通信技術領域，尤其涉及一種下行報文的轉發方法及AP設備。

背景技術：

在分布式系統中，無線訪問接入點(英文：Wireless Access Point，簡稱：AP)設備通常工作在橋接模式下，通過橋接引擎連接無線工作站和傳輸系統，負責在無線和有線介質之間轉換幀。這種橋接方式通常采用簡單的二層轉發機制，具有比較高的轉發效率。

AP設備的橋轉發原理和二層交換機的轉發原理類似，具體的，它將多個網絡接口組織在一起形成一個邏輯上的橋，AP設備可以創建多個橋，但每個網絡接口只能加入一個橋，每個橋都有各自的橋轉發表。當報文從某網絡接口進入設備后，根據該網絡接口是否加入了橋決定報文是否進入橋轉發。在橋轉發流程中，首先會根據報文的入接口和源MAC地址來更新橋轉發表，然后用報文的目的MAC地址在橋轉發表中查找出接口，如果成功找到出接口，則將報文從對應的出接口發送，如果沒有找到出接口，則使橋上除報文入接口外的其余接口都發送一份報文的拷貝。

為了滿足客戶的一些特殊需求一般會引入報文策略控制系統，報文在橋轉發的過程中會經過該策略控制系統。該策略控制系統分別在橋轉發的入口點，轉發點和出口點對報文進行處理。這里的入口點是指報文進入橋轉發流程時，轉發點指根據橋轉發表確定了報文的出接口時，出口點指報文從出接口發送時。每個處理點在策略控制系統中都會有一些規則，每一條規則代表一條報文控制策略，每一條策略會先用一些匹配項來匹配每個待處理報文，如果所有的匹配項都匹配成功則會對報文作一些策略處理，包括有丟棄，標記，修改報文或是將報文傳遞到應用層作深度報文解析。

但是，發明人發現，上述的橋轉發系統存在以下缺點：一方面，策略控制系統可能只需要處理極少數的報文，絕大多數報文實際不需要任何控制策略，但仍然會經過策略控制系統每一條規則的比對，因此這些報文的轉發效率受到了不必要的影響；另一方面，對于在下行方向上的報文，AP設備只需要處理目的MAC地址是到關聯的無線工作站或到設備自身的報文，但上述的橋轉發系統并不會丟棄那些未知單播報文，這些報文由于在橋轉發表中沒有出接口，它們會被廣播到橋上的所有其它接口上，當這些報文較多時，會嚴重影響到正常報文的轉發，從而降低報文轉發的效率。

技術實現要素：

本發明的實施例提供一種下行報文的轉發方法及AP設備，旨在提高報文轉發的速率。

為達到上述目的，本發明的實施例采用如下技術方案：

第一方面，提供一種下行報文的轉發方法，包括：

無線訪問接入點AP設備從接收的下行報文中過濾出待轉發報文，所述待轉發報文的目的MAC地址指向所述AP設備自身或者與所述AP設備數據連接的終端設備或所述待轉發報文的目的MAC地址不是單播地址；

確定所述待轉發報文的轉發策略；

若所述待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與所述待轉發報文的目的MAC地址相匹配的終端的MAC地址，則將所述待轉發報文從與所述終端的MAC地址對應的所述AP設備的接口中發出，所述終端地址接口表中包括與所述AP設備數據連接的終端的MAC地址以及與所述終端的MAC地址對應的AP設備的接口；

若所述待轉發報文的轉發策略為常規轉發策略，則將所述待轉發報文提交到協議棧進行橋轉發處理。

第二方面，提供一種AP設備，包括：

過濾模塊，用于從接收的下行報文中過濾出待轉發報文，所述待轉發報文的目的MAC地址指向所述AP設備自身或者與所述AP設備數據連接的終端設備或所述待轉發報文的目的MAC地址不是單播地址；

分流模塊，用于確定所述過濾模塊過濾出的所述待轉發報文的轉發策略；

轉發模塊，若所述分流模塊確定出的所述待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與所述待轉發報文的目的MAC地址相匹配的終端的MAC地址，則用于將所述待轉發報文從與所述終端的MAC地址對應的所述AP設備的接口中發出，所述終端地址接口表中包括與所述AP設備數據連接的終端的MAC地址以及與所述終端的MAC地址對應的AP設備的接口；若所述分流模塊確定出的所述待轉發報文的轉發策略為常規轉發策略，則用于將所述待轉發報文提交到協議棧進行橋轉發處理。

本發明實施例提供的下行報文的轉發方法及AP設備，一方面通過從接收的下行報文中過濾出待轉發報文，使得該轉發的報文是發向AP設備自身或者與AP設備數據連接的終端設備的或待轉發報文的目的MAC地址不是單播地址，這樣能夠過濾掉無關的報文，從而避免了浪費系統的中央處理器(英文：Central Processing Unit，簡稱：CPU)資源；另一方面，通過在現有技術中的常規轉發策略的基礎上，增加快速轉發策略，使得當確定待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與待轉發報文的目的MAC地址相匹配的終端的MAC地址，則將待轉發報文從與終端的MAC地址對應的AP設備的接口中發出，使得絕大部分的待轉發報文經過快速轉發策略處理到達終端，而小部分報文經過常規轉發策略處理到達終端，從而達到了在保證待轉發報文能夠全部轉發且不影響策略控制前提下，能夠提高報文轉發的速率的目的。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例提供的一種網絡架構圖；

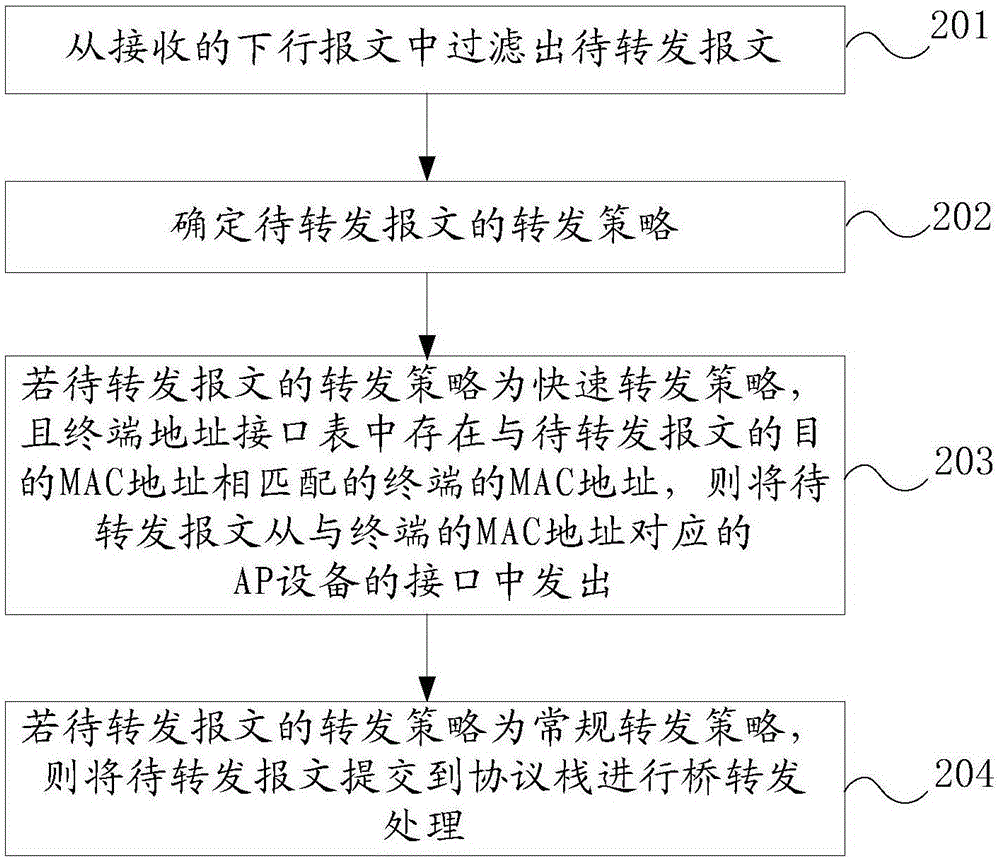

圖2為本發明實施例提供的一種下行報文的轉發方法的方法流程圖；

圖3為本發明實施例提供的一種AP設備的結構示意圖；

圖4為本發明實施例提供的另一種AP設備的結構示意圖；

圖5為本發明實施例提供的一種AP設備轉發報文的路徑流向圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

為了便于清楚描述本發明實施例的技術方案，在本發明的實施例中，采用了“第一”、“第二”等字樣對功能或作用基本相同的相同項或相似項進行區分，本領域技術人員可以理解“第一”、“第二”等字樣并不對數量和執行次序進行限定。

本發明實施例提供一種網絡架構，具體參照圖1所示，該網絡架構中包括：服務器、無線訪問接入點(英文：Wireless Access Point，簡稱：AP)設備以及終端設備，其中：這里的AP設備包括但不限于AP1和AP2，同樣這里的終端設備也包括但不限于：終端1、終端2、終端3、終端4以及終端5。由圖1可知，上述的終端1、終端2以及終端3與AP1數據連接，終端4和終端5與AP2數據連接，而對于上述的終端設備與上述的AP設備的數據連接可以是有線連接，也可以是無線連接。以AP1為例進行說明，終端1與AP1有線連接，而終端2和終端3與AP1無線連接。

基于圖1所示的網絡架構圖，下面進行說明本發明實施例提供的下行報文的轉發，即從服務器經過AP1或AP2到終端的報文轉發，而AP1和AP2中的下行報文的轉發方法相同，下文中以AP1為例進行說明。

本發明實施例提供一種下行報文的轉發方法，如圖2所示，該方法包括：

201、從接收的下行報文中過濾出待轉發報文。

本發明實施例中過濾出的待轉發報文的目的MAC地址指向AP設備自身或者與AP設備數據連接的終端設備或待轉發報文的目的MAC地址不是單播地址。示例性的，參照圖1所示的架構圖，以AP1為例，待轉發報文的目的地址是指向AP1自身或與AP1相連的終端1、終端2或終端3或待轉發報文是發向整個網絡或某個網段的(即待轉發報文的目的MAC地址不是單播地址)。

優選的，上述的步驟201具體包括以下內容：

201a、從終端地址接口表中查找是否存在下行報文的目的MAC地址。

a1、若終端地址接口表中存在目的MAC地址或目的MAC地址為無線AP設備的MAC地址或目的MAC地址不是單播地址，則下行報文為待轉發報文。

a2、若終端地址接口表中不存在目的MAC地址且目的MAC地址不是無線AP設備的MAC地址且目的MAC是單播地址，則將下行報文丟棄。

本發明實施例中的終端地址接口表中包括與AP設備數據連接的終端的MAC地址以及與終端的MAC地址對應的AP設備的接口。該終端地址接口表中的內容的更新是由終端連接至AP設備上或從AP設備上的斷開這一動作進行觸發的。

示例性的，上述過程中過濾待轉發報文，以圖1中的AP1為例，下行報文的目的MAC地址為終端4的MAC地址，由于終端4不是AP1上的終端設備，因此在上述的AP1的終端地址接口表不存在該目的MAC地址，且該目的MAC地址也不是AP1本身，且目的MAC地址是單播地址，則需要將該報文丟棄，這就實現了盡早丟棄未知報文的目的，避免其浪費CPU資源。

可選的，當上述的下行報文為ipv6報文時，上述步驟201中還可以替換為：通過報文協議號過濾該ipv6報文。

202、確定待轉發報文的轉發策略。

優選的，上述的步驟202具體包括以下內容：

202a1、在終端地址接口表中查找是否存在待轉發報文的目的MAC地址。

202a2、若終端地址接口表中不存在待轉發報文的目的MAC地址，則采用常規轉發策略轉發待轉發報文。

202a3、若終端地址接口表中存在待轉發報文的目的MAC地址，則將待轉發報文的五元組信息與流表中的匹配項匹配，確定流表中匹配成功的目標匹配項，該匹配項包括五元組信息中的至少一項；從流表中獲取目標匹配項對應的轉發策略。

上述的待轉發報文包括三類，分別為：發向與AP設備數據連接的終端設備的待轉發報文、發向AP設備自身的待轉發報文以及目的MAC地址不是單播地址的待轉發報文，其中：后兩類報文需要采用常規轉發策略進行轉發，第一類報文需要查詢流表根據流表中的匹配項對應的轉發策略轉發該類待轉發報文，示例性的，上述的步驟202具體包括以下內容：

202b1、若待轉發報文的目的MAC地址指向AP設備自身或待轉發報文的目的MAC地址不是單播地址，則采用常規轉發策略轉發待轉發報文。

202b2、若待轉發報文的目的MAC地址指向AP設備數據連接的終端設備，則將待轉發報文的五元組信息與流表中的匹配項匹配，確定流表中匹配成功的目標匹配項，該匹配項包括五元組信息中的至少一項；從流表中獲取目標匹配項對應的轉發策略。

可選的，上述的步驟202a3和202b2中，還可以用待轉發報文的三元組或其他信息進行確定轉發策略。而上述的使用五元組進行匹配僅僅是這里給出的最優的方案。

可選的，上述的流表是用來對下行報文分流的依據，其表項記錄了報文的匹配項及轉發策略。為了提高分流的效率，此處僅根據報文的五元組(協議，源IP,目的IP,源端口，目的端口)作報文匹配，轉發方法也僅分為快速轉發，原始轉發和丟棄三種，對報文更精細的策略控制由橋轉發中的策略控制系統來實現。

示例性的，上述的流表中的表項和策略控制系統中的規則相關，保證需要經過策略控制系統處理的待轉發報文一定是按照橋轉發處理的，這樣對這些報文的策略控制將不受影響。同時該流表不能對待轉發報文作更精細的控制，它不可避免地可能會使部分不必經策略控制系統處理的報文也按照橋轉發流程處理，例如當策略控制系統需要處理到AP設備的wlan1接口所關聯的終端的dns response報文，由于上述的流表只匹配報文五元組，根據報文的五元組可能并不能判斷待轉發報文是否是到wlan1接口的，因此到其它wlan接口的dns response報文也只能按照橋轉發處理，盡管這樣，流表的設計原則是在保證不影響策略控制功能的前提下讓盡可能少的報文按照橋轉發流程轉發，而讓絕大多數報文仍然按照快速轉發方式處理，它們不會再經橋轉發的處理，因此也就不會受到策略控制系統的影響。

203、若待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與待轉發報文的目的MAC地址相匹配的終端的MAC地址，則將待轉發報文從與終端的MAC地址對應的AP設備的接口中發出。

示例性的，以AP1為例，上述的終端地址接口表中的具體內容可以參照下面的表1。

表1

需要說明的是，上述的表1中的內容不僅僅局限于上述的3個終端，且上述的終端的MAC地址對應的AP1的接口在這里僅僅是以示例進行說明，在具體的應用中以與AP設備連接的終端設備的個數為準，而終端MAC地址對應的AP1的接口也以具體連接的接口為準。

示例性的，當確定出的待轉發報文的轉發策略為快速轉發策略，并且在上述的表1中找到與待轉發報文的目的MAC地址相匹配的是終端1的MAC地址，那么將該待轉發報文按照終端1的MAC地址對應的AP設備的有線接口a1中直接發出，使得該待轉發報文不必經過漫長的橋轉發處理，從而提高了報文的轉發速率。

204、若待轉發報文的轉發策略為常規轉發策略，則將待轉發報文提交到協議棧進行橋轉發處理。

示例性的，上述的橋轉發原理如下：該橋轉發的原理與二層交換機的轉發原理類似，它將多個網絡接口組織在一起形成一個邏輯上的橋，AP設備可以創建多個橋，但每個網絡接口只能加入一個橋，每個橋都有各自的橋轉發表。當報文從某網絡接口進入設備后，根據該網絡接口是否加入了橋決定報文是否進入橋轉發。在橋轉發流程中，首先會根據報文的入接口和源MAC地址來更新橋轉發表，然后用報文的目的MAC地址在橋轉發表中查找出接口，如果成功找到出接口，則將報文從對應的出接口發送，如果沒有找到出接口，則使橋上除報文入接口外的其余接口都發送一份報文的拷貝。為了滿足客戶的一些特殊需求一般會引入報文策略控制系統，報文在橋轉發的過程中會經過該策略控制系統。該策略控制系統分別在橋轉發的入口點，轉發點和出口點對報文進行處理。這里的入口點是指報文進入橋轉發流程時，轉發點指根據橋轉發表確定了報文的出接口時，出口點指報文從出接口發送時。每個處理點在策略控制系統中都會有一些規則，每一條規則代表一條報文控制策略，每一條策略會先用一些匹配項來匹配每個待處理報文，如果所有的匹配項都匹配成功則會對報文作一些策略處理，包括有丟棄，標記，修改報文或是將報文傳遞到應用層作深度報文解析。

需要說明的是，本發明實施例中所采用的橋轉發原理為現有技術中的橋轉發，這樣可以保證需要有特殊的控制策略的報文能夠完整轉發，避免將該部分報文丟失。

本發明實施例提供的下行報文的轉發方法，一方面通過從接收的下行報文中過濾出待轉發報文，使得待轉發報文是發向AP設備自身或者與AP設備數據連接的終端設備的或待轉發報文的目的MAC地址不是單播地址，這樣能夠過濾掉無關的報文，從而避免了浪費系統的中央處理器(英文：Central Processing Unit，簡稱：CPU)資源；另一方面，通過在現有技術中的常規轉發策略的基礎上，增加快速轉發策略，使得當確定待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與待轉發報文的目的MAC地址相匹配的終端的MAC地址，則該待轉發報文從與終端的MAC地址對應的AP設備的接口中發出，使得絕大部分的待轉發報文經過快速轉發策略處理到達終端，而小部分報文經過常規轉發策略處理到達終端，從而達到了在保證待轉發報文能夠全部轉發且不影響策略控制功能前提下，能夠提高報文轉發的速率的目的。

可選的，為了使得發往與AP設備連接的終端設備的大多數報文都進行快速轉發，從而提高下行報文轉發的速率，該方法還包括以下內容：

若未確定出與待轉發報文的五元組信息相匹配的目標匹配項時，則采用快速轉發策略轉發待處理報文。

可選的，為了能夠?qū)P設備接收的發往AP設備本身以及與AP設備連接的終端設備的報文都進行過濾，從而完成后續的下行報文轉發的過程，該方法還包括以下內容：

當確定下行報文為capwap數據報文時，通過capwap協議解析所述capwap數據報文，并對capwap數據報文解析后獲取的內層報文進行過濾，過濾出目的MAC地址指向AP設備自身或者與AP設備數據連接的終端設備、或目的MAC地址不是單播地址的內層報文作為待轉發報文。

可選的，為了保證上述的capwap數據報文的完整性，從而可以正確的解析出內層報文，在解析capwap數據報文之前，該方法還包括：對上述的capwap數據報文進行預處理，該預處理主要包括檢查該capwap數據報文的合法性，并對該capwap數據報文的外層ip分片進行報文重組。

下面將基于圖2對應的下行報文的轉發方法的實施例中的相關描述對本發明實施例提供的一種AP設備進行介紹。以下實施例中與上述實施例相關的技術術語、概念等的說明可以參照上述的實施例，這里不再贅述。

本發明實施例提供一種AP設備，如圖3所示，該AP設備3包括：過濾模塊31、分流模塊32以及轉發模塊33，其中：

過濾模塊31，用于從接收的下行報文中過濾出待轉發報文。

本發明實施例中的待轉發報文的目的MAC地址指向AP設備自身或者與所述AP設備數據連接的終端設備或待轉發報文的目的MAC地址不是單播地址。

分流模塊32，用于確定過濾模塊過濾出的待轉發報文的轉發策略。

轉發模塊33，若分流模塊確定出的待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與待轉發報文的目的MAC地址相匹配的終端的MAC地址，則用于將待轉發報文從與終端的MAC地址對應的AP設備的接口中發出；若分流模塊確定出的待轉發報文的轉發策略為常規轉發策略，則用于將待轉發報文提交到協議棧進行橋轉發處理。

本發明實施例中的終端地址接口表中包括與AP設備數據連接的終端的MAC地址以及與終端的MAC地址對應的AP設備的接口。

示例性的，上述的過濾模塊31具體用于：

從終端地址接口表中查找是否存在下行報文的目的MAC地址；

若終端地址接口表中存在所述目的MAC地址或所述目的MAC地址為無線AP設備的MAC地址或目的MAC地址不是單播地址，則下行報文為待轉發報文。

若終端地址接口表中不存在所述目的MAC地址且所述目的MAC地址不是無線AP設備的MAC地址且目的MAC地址是單播地址，則將下行報文丟棄。

優選的，上述的分流模塊32具體用于：

在終端地址接口表中查找是否存在待轉發報文的目的MAC地址。

若終端地址接口表中不存在待轉發報文的目的MAC地址，則采用常規轉發策略轉發待轉發報文。

若終端地址接口表中存在待轉發報文的目的MAC地址，則將待轉發報文的五元組信息與流表中的匹配項匹配，確定流表中匹配成功的目標匹配項，匹配項包括五元組信息中的至少一項；從流表中獲取目標匹配項對應的轉發策略。

示例性的，上述的分流模塊32具體用于：

若待轉發報文的目的MAC地址指向AP設備自身或待轉發報文的目的MAC地址不是單播地址，則采用常規轉發策略轉發待轉發報文。

若待轉發報文的目的MAC地址指向AP設備數據連接的終端設備，則將待轉發報文的五元組信息與流表中的匹配項匹配，確定流表中匹配成功的目標匹配項，匹配項包括五元組信息中的至少一項；從流表中獲取目標匹配項對應的轉發策略。

可選的，上述的分流模塊32，還用于未確定出與待轉發報文的五元組信息相匹配的目標匹配項時，則采用快速轉發策略轉發待處理報文。

可選的，如圖4所示，上述的AP設備3還包括：解析模塊34，其中：

解析模塊34，當確定下行報文為capwap(中文：隧道協議)數據報文時，用于通過capwap協議解析capwap數據報文，并將capwap數據報文解析后獲取的內層報文發送給過濾模塊31。

可選的，如圖4所示，上述的AP設備3還包括預處理模塊35，其中：

預處理模塊35主要用于檢查該capwap數據報文的合法性，并對該capwap數據報文的外層ip分片進行報文重組。

本發明實施例提供的AP設備，一方面通過從接收的下行報文中過濾出待轉發報文，使得該轉發的報文是發向AP設備自身或者與AP設備數據連接的終端設備的或待轉發報文的目的MAC地址不是單播地址，這樣能夠過濾掉無關的報文，從而避免了浪費系統的CPU資源；另一方面，通過在現有技術中的常規轉發策略的基礎上，增加快速轉發策略，使得當確定待轉發報文的轉發策略為快速轉發策略，且終端地址接口表中存在與待轉發報文的目的MAC地址相匹配的終端的MAC地址，則將待轉發報文從與終端的MAC地址對應的AP設備的接口中發出，使得絕大部分的待轉發報文經過快速轉發策略處理到達終端，而小部分報文經過常規轉發策略處理到達終端，從而達到了在保證待轉發報文能夠全部轉發且不影響策略控制功能前提下，能夠提高報文轉發的速率的目的。

本發明實施例提供的上述的AP設備具備以下4大處理功能：預處理、解析處理、報文過濾處理以及報文轉發處理。如圖5所示，該下行報文首先經過圖5中的有線驅動處理，經過有線驅動接收該下行報文后，調用上述的AP設備提供的4大功能分別對該下行報文進行處理，并最終實現對數據進行分流，使得小部分待轉發報文仍然按照常規轉發策略處理，即經過橋轉發和策略控制系統的處理；而大部分待轉發報文按照快速轉發策略處理，直接找到出口，然后經過無線驅動的處理后從該出口發出最終到達終端設備。

上述的快速策略轉發相對于常規策略轉發來說，具有更少的處理流程，不需要經過橋轉發的處理，也不會經過策略控制系統的處理，而是從有線驅動直接轉發到無線驅動，可以顯著提高下行報文的轉發速率。

在本申請所提供的幾個實施例中，應該理解到，所揭露的AP設備，可以通過其它的方式實現。例如，以上所描述的AP設備的實施例僅僅是示意性的，例如，所述模塊的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個模塊或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，裝置或模塊的間接耦合或通信連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的模塊可以是或者也可以不是物理上分開的，作為模塊顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部模塊來實現本實施例方案的目的。

另外，在本發明各個實施例中的各業務板可以集成在一個處理單元中，也可以是各個模塊單獨物理包括，也可以兩個或兩個以上模塊集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用硬件加軟件業務板的形式實現。

上述以軟件業務板的形式實現的集成的單元，可以存儲在一個計算機可讀取存儲介質中。上述軟件業務板存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行本發明各個實施例所述方法的部分步驟。而前述的存儲介質包括：U盤、移動硬盤、只讀存儲器(英文：Read-Only Memory，簡稱：ROM)、隨機存取存儲器(英文：Random Access Memory，簡稱：RAM)、磁碟或者光盤等各種可以存儲程序代碼的介質。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
