本發明涉及通信技術領域，特別是涉及到一種實現載波聚合的方法、裝置和終端設備。

背景技術：

隨著人們對網速的需求越來越高，對射頻信號進行載波聚合已成為手機等終端設備的標準射頻方案。以頻段1(Band1，以下簡稱B1)、頻段1(Band3，以下簡稱B3)和頻段4(Band4，以下簡稱B4)的射頻方案為例：

當沒有實現載波聚合時，射頻方案如圖1所示，需要三個雙工器分別為B1雙工器、B3雙工器和B4雙工器，每個雙工器的內部就是兩個帶通濾波器的組合，分別為對Tx信號(輸出信號或上行信號)進行濾波處理的Tx帶通濾波器和對Rx信號(輸入信號或下行信號)進行濾波處理的Rx帶通濾波器，每個雙工器包括一個Tx(發射)端口、一個Rx(接收)端口和一個TRx(收發)端口。以B1雙工器為例，B1雙工器通過TRx端口收發B1的Rx信號和Tx信號，通過Tx端口接收B1的Tx信號，通過Rx端口傳送B1的Rx信號。

當利用四工器實現B1和B3的載波聚合時，射頻方案如圖2所示，只需要一個B1/B3四工器和一個B4雙工器，利用B4四工器對B1和B3的射頻信號進行收發，利用B4雙工器對B4的射頻信號進行收發。其中，四工器的內部就是兩個雙工器的組合(即四個帶通濾波器的組合)，四工器包括B1的Tx通道和Rx通道，以及B3的Tx通道和Rx通道，B1的Tx信號和Rx信號分別通過B1的Tx通道和Rx通道，B3的Tx信號和Rx信號分別通過B3的Tx通道和Rx通道，從而利用一個四工器代替了兩個雙工器，進而減少了一個元器件和縮小了電路板面積。

采用前述載波聚合方案，實現了兩個頻段的射頻信號的載波聚合，節省了一個雙工器。隨著手機等終端設備的功能越來越多，外形越來越輕薄，如何進一步減少元器件，縮小電路板面積，已成為當前亟需解決的重要問題。

技術實現要素：

本發明的主要目的為提供一種實現載波聚合的方法、裝置和終端設備，旨在進一步減少元器件，縮小電路板面積。

為達以上目的，本發明提出一種實現載波聚合的方法，所述方法包括以下步驟：

控制四工器接收B1、B3和B4的Rx信號及Tx信號；

控制所述B1和B4的Rx信號通過所述四工器的B1的Rx通道，控制所述B3和B4的Tx信號通過所述四工器的B3的Tx通道。

可選地，所述控制四工器接收B1、B3和B4的Rx信號及Tx信號的步驟包括：控制功率放大器的第三輸出端口向所述四工器的第三Tx端口傳送B3和B4的Tx信號，以使所述四工器通過所述第三Tx端口接收所述B3和B4的Tx信號。

可選地，所述第三輸出端口為一個，所述B3和B4的Tx信號共用一個第三輸出端口。

可選地，所述第三輸出端口為兩個，所述B3和B4的Tx信號各用一個第三輸出端口。

可選地，所述控制四工器接收B1、B3和B4的Rx信號及Tx信號的步驟包括：控制天線向所述四工器的TRx端口傳送B1、B3和B4的Rx信號，以使所述四工器通過所述TRx端口接收所述B1、B3和B4的Rx信號。

可選地，所述控制天線向所述四工器傳送B1、B3和B4的Rx信號的步驟包括：當所述天線接收到B1、B3和B4的Rx信號時，控制所述天線的切換開關切換連接至所述四工器的TRx端口，以使所述天線向所述四工器的TRx端口傳送所述B1、B3和B4的Rx信號。

可選地，所述控制所述B1和B4的Rx信號通過所述四工器的B1的Rx通道的步驟之后還包括：控制所述四工器的第一Rx端口向收發器的第一Rx端口傳送所述B1和B4的Rx信號。

本發明同時提出一種實現載波聚合的裝置，所述裝置包括：

信號接收控制模塊，用于控制四工器接收B1、B3和B4的Rx信號及Tx信號；

信號處理控制模塊，用于控制所述B1和B4的Rx信號通過所述四工器的B1的Rx通道，控制所述B3和B4的Tx信號通過所述四工器的B3的Tx通道。

可選地，所述信號接收控制模塊包括第一接收控制單元，所述第一接收控制單元用于：控制功率放大器的第三輸出端口向所述四工器的第三Tx端口傳送B3和B4的Tx信號，以使所述四工器通過所述第三Tx端口接收所述B3和B4的Tx信號。

可選地，所述第三輸出端口為一個，所述B3和B4的Tx信號共用一個第三輸出端口。

可選地，所述第三輸出端口為兩個，所述B3和B4的Tx信號各用一個第三輸出端口。

可選地，所述信號接收控制模塊包括第二接收控制單元，所述第二接收控制單元用于：控制天線向所述四工器的TRx端口傳送B1、B3和B4的Rx信號，以使所述四工器通過所述TRx端口接收所述B1、B3和B4的Rx信號。

可選地，所述第二接收控制單元用于：當所述天線接收到B1、B3和B4的Rx信號時，控制所述天線的切換開關切換連接至所述四工器的TRx端口，以使所述天線向所述四工器的TRx端口傳送所述B1、B3和B4的Rx信號。

可選地，所述信號處理控制模塊還用于：控制所述四工器的第一Rx端口向收發器的第一Rx端口傳送B1和B4的Rx信號。

本發明還提出一種終端設備，包括：

顯示器；

一個或多個處理器；

存儲器；

一個或多個應用程序，其中所述一個或多個應用程序被存儲在所述存儲器中并被配置為由所述一個或多個處理器執行，所述一個或多個應用程序被配置為用于執行前述實現載波聚合的方法。

本發明實施例所提供的一種實現載波聚合的方法，利用B3的Tx信號的頻率包含了B4的Tx信號的頻率，以及B1的Rx信號的頻率包含了B4的Rx信號的頻率的特點，采用現有的B1/B3的四工器，控制B4的Rx信號通過四工器的B1的Rx通道，控制B4的Tx信號通過四工器的B3的Tx通道，從而利用一個四工器就實現了B1、B3和B4三個頻段的信號的收發，無需針對B4的信號單獨增加一個雙工器，進而減少了一個元器件并縮小了電路板面積，達到了節省元器件成本和內部設計空間的效果。

附圖說明

圖1是現有技術中沒有實現載波聚合的射頻方案的示意圖；

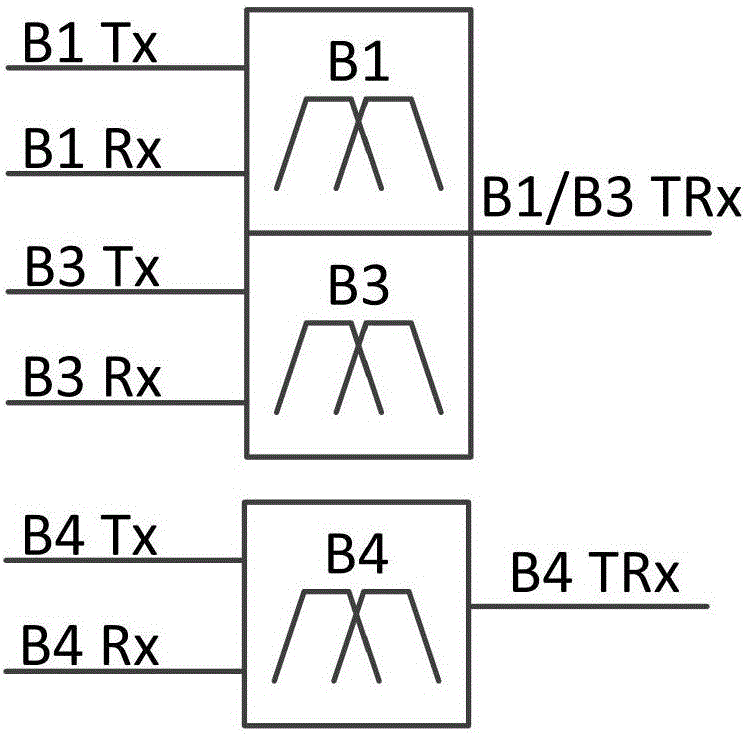

圖2是現有技術中實現載波聚合的射頻方案的示意圖；

圖3是本發明第一實施例的實現載波聚合的方法的流程圖；

圖4是本發明實施例中實現載波聚合的射頻方案的示意圖；

圖5是本發明實施例中收發器、功率放大器、四工器和天線的電路連接示意圖；

圖6是本發明第二實施例的實現載波聚合的裝置的模塊示意圖；

圖7是圖6中的信號接收控制模塊的模塊示意圖。

本發明目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

具體實施方式

應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

下面詳細描述本發明的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能解釋為對本發明的限制。

本技術領域技術人員可以理解，除非特意聲明，這里使用的單數形式“一”、“一個”、“所述”和“該”也可包括復數形式。應該進一步理解的是，本發明的說明書中使用的措辭“包括”是指存在所述特征、整數、步驟、操作、元件和/或組件，但是并不排除存在或添加一個或多個其他特征、整數、步驟、操作、元件、組件和/或它們的組。應該理解，當我們稱元件被“連接”或“耦接”到另一元件時，它可以直接連接或耦接到其他元件，或者也可以存在中間元件。此外，這里使用的“連接”或“耦接”可以包括無線連接或無線耦接。這里使用的措辭“和/或”包括一個或更多個相關聯的列出項的全部或任一單元和全部組合。

本技術領域技術人員可以理解，除非另外定義，這里使用的所有術語(包括技術術語和科學術語)，具有與本發明所屬領域中的普通技術人員的一般理解相同的意義。還應該理解的是，諸如通用字典中定義的那些術語，應該被理解為具有與現有技術的上下文中的意義一致的意義，并且除非像這里一樣被特定定義，否則不會用理想化或過于正式的含義來解釋。

本技術領域技術人員可以理解，這里所使用的“終端”、“終端設備”既包括無線信號接收器的設備，其僅具備無發射能力的無線信號接收器的設備，又包括接收和發射硬件的設備，其具有能夠在雙向通信鏈路上，執行雙向通信的接收和發射硬件的設備。這種設備可以包括：蜂窩或其他通信設備，其具有單線路顯示器或多線路顯示器或沒有多線路顯示器的蜂窩或其他通信設備；PCS(Personal Communications Service，個人通信系統)，其可以組合語音、數據處理、傳真和/或數據通信能力；PDA(Personal DigitalAssistant，個人數字助理)，其可以包括射頻接收器、尋呼機、互聯網/內聯網訪問、網絡瀏覽器、記事本、日歷和/或GPS(Global Positioning System，全球定位系統)接收器；常規膝上型和/或掌上型計算機或其他設備，其具有和/或包括射頻接收器的常規膝上型和/或掌上型計算機或其他設備。這里所使用的“終端”、“終端設備”可以是便攜式、可運輸、安裝在交通工具(航空、海運和/或陸地)中的，或者適合于和/或配置為在本地運行，和/或以分布形式，運行在地球和/或空間的任何其他位置運行。這里所使用的“終端”、“終端設備”還可以是通信終端、上網終端、音樂/視頻播放終端，例如可以是PDA、MID(Mobile Internet Device，移動互聯網設備)和/或具有音樂/視頻播放功能的移動電話，也可以是智能電視、機頂盒等設備。

實施例一

參照圖3，提出本發明第一實施例的實現載波聚合的方法，所述方法包括以下步驟：

S11、控制四工器接收B1、B3和B4的Rx信號及Tx信號。

本發明實施例所述的四工器，為現有的B1/B3的四工器，其包括B1的Tx通道和Rx通道，以及B3的Tx通道和Rx通道。四工器的內部是兩個雙工器的組合，即四個帶通濾波器的組合，分別為允許B1的Tx信號通過的B1的Tx帶通濾波器、允許B1的Rx信號通過的B1的Rx帶通濾波器、允許B3的Tx信號通過的B3的Tx帶通濾波器和允許B3的Rx信號通過的B3的Rx帶通濾波器。同時，現有技術中，B4的Rx信號和Tx信號是由一個單獨的雙工器處理的。其中：

B1的Tx信號頻率為：1920-1980MHz，Rx信號頻率為：2110-2170MHz；

B3的Tx信號頻率為：1710-1785MHz，Rx信號頻率為：1805-1880MHz；

B4的Tx信號頻率為：1710-1755MHz，Rx信號頻率為：2110-2155MHz。

經對比可知，B3的Tx信號的頻率包含了B4的Tx信號的頻率，B1的Rx信號的頻率包含了B4的Rx信號的頻率，所以B1的Rx濾波器和B3的Tx濾波器的組合就可以實現B4的雙工器的功能。

如前所述，B1/B3的四工器正是B1的Tx帶通濾波器、B1的Rx帶通濾波器、B3的Tx帶通濾波器、B3的Rx帶通濾波器的組合，因此可以利用B1/B3的四工器實現B4的雙工器的功能。

有鑒于此，本發明實施例中，控制B1/B3的四工器接收B1、B3和B4的Rx信號及Tx信號。如圖4所示，四工器通過左邊的第一Tx端口接收B1的Tx信號，第三Tx端口接收B3和B4的Tx信號，通過右邊的TRx端口接收B1、B3和B4的Rx信號。

如圖5所示，為本發明實施例中收發器10、功率放大器20、四工器30和天線40的電路連接示意圖。其中，四工器30的第一Tx端口T1和第三Tx端口T3分別與功率放大器20的第一輸出端口MB1和第三輸出端口MB3連接，四工器30的第一Rx端口R1和第三Rx端口R3分別與收發器10的第一Rx端口R1和第三Rx端口R3連接，四工器30的TRx端口TR1與天線40連接，功率放大器20的輸入端I與收發器10的Tx端口T連接。

本發明實施例中，控制功率放大器20的第一輸出端口MB1和第三輸出端口MB3分別向四工器30的第一Tx端口T1和第三Tx端口T3傳送B1的Tx信號及B3和B4的Tx信號，以使四工器30通過第一Tx端口T1接收B1的Tx信號，第三Tx端口T3接收B3和B4的Tx信號。控制天線40向四工器30的TRx端口TR1傳送B1、B3和B4的Rx信號，以使四工器30通過TRx端口TR1接收B1、B3和B4的Rx信號，例如，當天線40接收到B1、B3和B4的Rx信號時，控制天線40的切換開關切換連接至四工器30的TRx端口TR1，以使天線40向四工器30的TRx端口TR1傳送B1、B3和B4的Rx信號。

應當理解，本發明實施例所述的接收B1、B3和B4的Rx信號及Tx信號，并非限定一定要在同一時間接收到B1的Rx信號、B1的Tx信號、B3的Rx信號、B3的Tx信號、B4的Rx信號、B4的Tx信號，也包括在不同時間分別接收到前述不同的信號。

S12、控制B1和B4的Rx信號通過四工器的B1的Rx通道，控制B3和B4的Tx信號通過四工器的B3的Tx通道。

具體的，如圖5所示，當四工器30接收到B1、B3和B4的Rx信號后，控制B1和B4的Rx信號通過B1的Rx通道，B1的Rx帶通濾波器允許B1和B4的Rx信號通過并濾除其它頻段的信號，然后控制四工器30的第一Rx端口R1向收發器10的第一Rx端口R1傳送B1和B4的Rx信號；控制B3的Rx信號通過B3的Rx通道，B3的Rx帶通濾波器允許B3的Rx信號通過并濾除其它頻段的信號，然后控制四工器30的第三Rx端口R3向收發器10的第三Rx端口R3傳送B3的Rx信號。

當四工器30接收到B1、B3和B4的Tx信號后，控制B1的Tx信號通過B1的Tx通道，B1的Tx帶通濾波器允許B1的Tx信號通過并濾除其它頻段的信號，然后控制四工器30的第一Tx端口T1向天線40傳送B1的Tx信號；控制B3和B4的Tx信號通過B3的Tx通道，B3的Tx帶通濾波器允許B3和B4的Tx信號通過并濾除其它頻段的信號，然后控制四工器30的第三Tx端口T3向天線40傳送B3和B4的Tx信號。

本發明實施例中，功率放大器20的第三輸出端口MB3為一個，B3和B4的Tx信號共用一個第三輸出端口MB3，以節省功率放大器的輸出端口。在其它實施例中，第三輸出端口MB3也可以為兩個，B3和B4的Tx信號各用一個第三輸出端口MB3。

采用本發明實施例實現載波聚合的方法，能夠利用現有的B1/B3的四工器對B4的信號進行濾波處理，其具體處理流程如下：

天線40接收B4的Rx信號，傳送給B1/B3的四工器30的TRx端口TR1，B4的Rx信號通過四工器30的B1的Rx通道，然后通過四工器30的第一Rx端口R1向收發器10的第一Rx端口R1發送B4的Rx信號。收發器10向功率放大器20發射B4的Tx信號，功率放大器20對B4的Tx信號進行放大處理后通過第三輸出端口MB3傳送給四工器30的第三Tx端口T3，B4的Tx信號通過四工器30的B3的Tx通道，然后通過四工器30的TRx端口TR1傳送給天線40，天線40再向外發射B4的Tx信號。

而B1和B3的信號的處理流程與現有技術相同，在此不贅述。

本發明實施例實現載波聚合的方法，利用B3的Tx信號的頻率包含了B4的Tx信號的頻率，以及B1的Rx信號的頻率包含了B4的Rx信號的頻率的特點，采用現有的B1/B3的四工器30，控制B4的Rx信號通過四工器的B1的Rx通道，控制B4的Tx信號通過四工器的B3的Tx通道，從而利用一個四工器30就實現了B1、B3和B4三個頻段的信號的收發，無需針對B4的信號單獨增加一個雙工器，進而減少了一個元器件并縮小了電路板面積，達到了節省元器件成本和內部設計空間的效果。

實施例二

參照圖6，提出本發明第二實施例的實現載波聚合的裝置，所述裝置包括信號接收控制模塊和信號處理控制模塊，其中：

信號接收控制模塊：用于控制四工器接收B1、B3和B4的Rx信號及Tx信號。

本發明實施例所述的四工器，為現有的B1/B3的四工器，其包括B1的Tx通道和Rx通道，以及B3的Tx通道和Rx通道。由于B3的Tx信號的頻率包含了B4的Tx信號的頻率，B1的Rx信號的頻率包含了B4的Rx信號的頻率，因此可以利用B1/B3的四工器實現B4的雙工器的功能。

有鑒于此，本發明實施例中，信號接收控制模塊控制B1/B3的四工器接收B1、B3和B4的Rx信號及Tx信號。如圖4所示，信號接收控制模塊控制四工器通過左邊的第一Tx端口接收B1的Tx信號，第三Tx端口接收B3和B4的Tx信號，通過右邊的TRx端口接收B1、B3和B4的Rx信號。

如圖5所示，為本發明實施例中收發器10、功率放大器20、四工器30和天線40的電路連接示意圖。其中，四工器30的第一Tx端口T1和第三Tx端口T3分別與功率放大器20的第一輸出端口MB1和第三輸出端口MB3連接，四工器30的第一Rx端口R1和第三Rx端口R3分別與收發器10的第一Rx端口R1和第三Rx端口R3連接，四工器30的TRx端口TR1與天線40連接，功率放大器20的輸入端I與收發器10的Tx端口T連接。

如圖7所示，本發明實施例中，信號接收控制模塊包括第一接收控制單元和第二接收控制單元，其中：

第一接收控制單元：用于控制功率放大器20的第一輸出端口MB1和第三輸出端口MB3分別向四工器30的第一Tx端口T1和第三Tx端口T3傳送B1的Tx信號及B3和B4的Tx信號，以使四工器30通過第一Tx端口T1接收B1的Tx信號，第三Tx端口T3接收B3和B4的Tx信號。

本發明實施例中，功率放大器20的第三輸出端口MB3為一個，B3和B4的Tx信號共用一個第三輸出端口MB3，以節省功率放大器的輸出端口。在其它實施例中，第三輸出端口MB3也可以為兩個，B3和B4的Tx信號各用一個第三輸出端口MB3。

第二接收控制單元：用于控制天線40向四工器30的TRx端口TR1傳送B1、B3和B4的Rx信號，以使四工器30通過TRx端口TR1接收B1、B3和B4的Rx信號。

例如，當天線40接收到B1、B3和B4的Rx信號時，控制天線40的切換開關切換連接至四工器30的TRx端口TR1，以使天線40向四工器30的TRx端口TR1傳送B1、B3和B4的Rx信號。

應當理解，本發明實施例所述的接收B1、B3和B4的Rx信號及Tx信號，并非限定一定要在同一時間接收到B1的Rx信號、B1的Tx信號、B3的Rx信號、B3的Tx信號、B4的Rx信號、B4的Tx信號，也包括在不同時間分別接收到前述不同的信號。

信號處理控制模塊：用于控制B1和B4的Rx信號通過四工器的B1的Rx通道，控制B3和B4的Tx信號通過四工器的B3的Tx通道。

具體的，當四工器30接收到B1、B3和B4的Rx信號后，信號處理控制模塊控制B1和B4的Rx信號通過四工器30的B1的Rx通道，四工器30的B1的Rx帶通濾波器允許B1和B4的Rx信號通過并濾除其它頻段的信號，然后控制四工器30的第一Rx端口R1向收發器10的第一Rx端口R1傳送B1和B4的Rx信號；控制B3的Rx信號通過四工器30的B3的Rx通道，四工器30的B3的Rx帶通濾波器允許B3的Rx信號通過并濾除其它頻段的信號，然后控制四工器30的第三Rx端口R3向收發器10的第三Rx端口R3傳送B3的Rx信號。

當四工器30接收到B1、B3和B4的Tx信號后，信號處理控制模塊控制B1的Tx信號通過四工器30的B1的Tx通道，四工器30的B1的Tx帶通濾波器允許B1的Tx信號通過并濾除其它頻段的信號，然后控制四工器30的第一Tx端口T1向天線40傳送B1的Tx信號；控制B3和B4的Tx信號通過四工器30的B3的Tx通道，四工器30的B3的Tx帶通濾波器允許B3和B4的Tx信號通過并濾除其它頻段的信號，然后控制四工器30的第三Tx端口T3向天線40傳送B3和B4的Tx信號。

本發明實施例實現載波聚合的裝置，利用B3的Tx信號的頻率包含了B4的Tx信號的頻率，以及B1的Rx信號的頻率包含了B4的Rx信號的頻率的特點，采用現有的B1/B3的四工器30，控制B4的Rx信號通過四工器的B1的Rx通道，控制B4的Tx信號通過四工器的B3的Tx通道，從而利用一個四工器30就實現了B1、B3和B4三個頻段的信號的收發，無需針對B4的信號單獨增加一個雙工器，進而減少了一個元器件并縮小了電路板面積，達到了節省元器件成本和內部設計空間的效果。

本發明實施例實現載波聚合的方法和裝置，可以應用于手機、平板等移動終端，個人電腦等固定終端，以及其它終端設備。

本發明實施例以B1、B3、B4三個頻段為例進行了說明，本領域技術人員可以理解，還可以基于同樣的發明構思將其中的一個、兩個或全部頻段等同替換為其它頻段，從而實現利用一個四工器對三個甚至多個頻段的射頻信號的收發，同理均在本發明的保護范圍內。

本發明同時提出一種終端設備，所述終端設備包括顯示器；一個或多個處理器；存儲器；一個或多個應用程序，其中所述一個或多個應用程序被存儲在所述存儲器中并被配置為由所述一個或多個處理器執行，所述一個或多個應用程序被配置為用于執行實現載波聚合的方法，所述方法包括以下步驟：控制四工器接收B1、B3和B4的Rx信號及Tx信號；控制所述B1和B4的Rx信號通過所述四工器的B1的Rx通道，控制所述B3和B4的Tx信號通過所述四工器的B3的Tx通道。本實施例中所描述的實現載波聚合的方法為本發明中上述實施例所涉及的實現載波聚合的方法，在此不再贅述。

本發明實施例的終端設備，通過配置一個或多個應用程序來執行前述實現載波聚合的方法，利用B3的Tx信號的頻率包含了B4的Tx信號的頻率，以及B1的Rx信號的頻率包含了B4的Rx信號的頻率的特點，采用現有的B1/B3的四工器，控制B4的Rx信號通過四工器的B1的Rx通道，控制B4的Tx信號通過四工器的B3的Tx通道，從而利用一個四工器就實現了B1、B3和B4三個頻段的信號的收發，無需針對B4的信號單獨增加一個雙工器，進而減少了一個元器件并縮小了電路板面積，達到了節省元器件成本和內部設計空間的效果，最終大大降低了終端設備的成本。

本領域技術人員可以理解，本發明包括涉及用于執行本申請中所述操作中的一項或多項的設備。這些設備可以為所需的目的而專門設計和制造，或者也可以包括通用計算機中的已知設備。這些設備具有存儲在其內的計算機程序，這些計算機程序選擇性地激活或重構。這樣的計算機程序可以被存儲在設備(例如，計算機)可讀介質中或者存儲在適于存儲電子指令并分別耦聯到總線的任何類型的介質中，所述計算機可讀介質包括但不限于任何類型的盤(包括軟盤、硬盤、光盤、CD-ROM、和磁光盤)、ROM(Read-Only Memory，只讀存儲器)、RAM(RandomAccess Memory，隨機存儲器)、EPROM(Erasable Programmable Read-OnlyMemory，可擦寫可編程只讀存儲器)、EEPROM(Electrically Erasable Programmable Read-OnlyMemory，電可擦可編程只讀存儲器)、閃存、磁性卡片或光線卡片。也就是，可讀介質包括由設備(例如，計算機)以能夠讀的形式存儲或傳輸信息的任何介質。

本技術領域技術人員可以理解，可以用計算機程序指令來實現這些結構圖和/或框圖和/或流圖中的每個框以及這些結構圖和/或框圖和/或流圖中的框的組合。本技術領域技術人員可以理解，可以將這些計算機程序指令提供給通用計算機、專業計算機或其他可編程數據處理方法的處理器來實現，從而通過計算機或其他可編程數據處理方法的處理器來執行本發明公開的結構圖和/或框圖和/或流圖的框或多個框中指定的方案。

本技術領域技術人員可以理解，本發明中已經討論過的各種操作、方法、流程中的步驟、措施、方案可以被交替、更改、組合或刪除。進一步地，具有本發明中已經討論過的各種操作、方法、流程中的其他步驟、措施、方案也可以被交替、更改、重排、分解、組合或刪除。進一步地，現有技術中的具有與本發明中公開的各種操作、方法、流程中的步驟、措施、方案也可以被交替、更改、重排、分解、組合或刪除。

以上所述僅為本發明的優選實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
