本實用新型涉及智能家居技術領域，尤其涉及一種分頻分時管理的物聯系統。

背景技術：

新時代的發展讓廣大業主對掌握家里的實時情況、控制家庭設備提出了新的要求。但我國目前市場上的大部分產品只停留在家庭小范圍內通過Zigbee、藍牙、wifi等技術組建的無線個域網（WPAN）控制的水平，沒有連接互聯網；智能化的家庭監護、遠程提醒等還遠遠沒有實現，而且成本高。另外，市面上其它的現有技術都不能簡單地控制好產品成本并保證在智能家居中的產品質量。

因此，現有技術存在缺陷，需要改進。

技術實現要素：

本實用新型的目的是克服現有技術的不足，提供一種分頻分時管理的物聯系統。

本實用新型的技術方案如下：本實用新型提供一種分頻分時管理的物聯系統，包括：終端設備系統、與所述終端設備系統通信的路由器以及通過所述路由器與終端設備系統通信的云服務器集群；所述終端設備系統包括：控制中心，分別與所述控制中心通信的若干數據終端設備和若干執行終端設備，以及遙控器；所述數據終端設備和執行終端設備分別擁有唯一的7個字節的SN碼，所述遙控器包括若干設備遙控器和若干網絡遙控器，所述設備遙控器與所述執行終端設備直接通信，所述網絡遙控器與控制中心直接通信。

所述控制中心采用34個頻段鏈接數據終端設備和執行終端設備，所述34個頻段為第1至34頻段，所述第1至33頻段為工作頻段，第34頻段為遙控頻段。

所述控制中心采用2.4GHz ISM頻段鏈接數據終端設備和執行終端設備。

所述控制中心管理數據終端設備和執行終端設備的任務包括：掃描設備、控制設備、添加設備、刪除設備、信道廣播及數據搜集；

掃描設備：針對終端設備系統內的執行終端設備，控制中心空閑時定期掃描，及時上傳執行終端設備的設備狀態變化，以便設備狀態與云服務器集群同步；

控制設備：當有操作設備時，控制中心發送控制設備指令，控制設備指令優先級高，執行終端設備收到指令后立即執行，保證操作設備的響應速度；

添加設備：用于組網操作，增加網路設備成員，控制中心增加設備的SN碼；設備加網成功后，記錄當前的控制中心的硬件地址，便于下次啟動快速加網；

刪除設備：控制中心刪除設備，清除記憶恢復到出廠模式；

信道廣播：控制中心信道廣播包包含控制中心MAC信息、聯網信息、系統時鐘、服務器信息，便于終端設備快速識別和加網；

數據搜集：控制中心發完信道廣播包后，會有一固定時隙搜集數據終端設備的數據，此時網絡遙控器、數據終端設備就可以上傳數據給云服務器集群。

所述控制中心分時管理數據終端設備和執行終端設備；所述控制中心正常工作時，循環掃描設備，每隔200ms插入一次廣播包；所述控制中心控制設備時，嘗試連接指定設備交互數據，若嘗試連接次數達10次，仍連接不上，提示控制失敗；若連接上指定設備，則完成設備的數據通信；所述控制中心在控制設備時，每隔200ms插入一次廣播包。

所述分頻分時管理的物聯系統還包括與所述路由器通信的第一模式遙控器，所述第一模式遙控器為安裝有相應軟件的手機。

所述分頻分時管理的物聯系統還包括與所述云服務器集群通信的第二模式遙控器，所述第二模式遙控器為安裝有相應軟件的手機。

所述分頻分時管理的物聯系統還包括設于控制中心與執行終端設備之間的中繼設備。

所述中繼設備為帶中繼功能的執行終端設備。

所述執行終端設備包括有開關、插座、燈控器、燈、遙控器等；所述數據終端設備包括有煙霧報警器、門磁報警器、水浸報警器、溫濕度傳感器、空氣質量傳感器等。

采用上述方案，本實用新型提供的分頻分時管理的物聯系統，通過自定義通信協議，采用2.4GHz ISM頻段鏈接設備，并采用分時分頻管理各終端設備，兼容控制中繼功能，可以提供穩定、可靠、高性價比的物聯網（IOT）終端設備解決方案；還可以快捷、方便的實現系統設備的集成開發，降低廠商產品集成的門檻。

附圖說明

圖1為本實用新型分頻分時管理的物聯系統的示意圖。

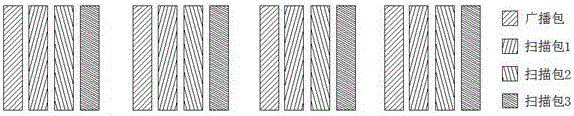

圖2為本實用新型中控制中心掃描設備工作流程的示意圖。

圖3為本實用新型中控制中心控制設備工作流程的示意圖。

具體實施方式

以下結合附圖和具體實施例，對本實用新型進行詳細說明。

請參閱圖1，本實用新型提供一種分頻分時管理的物聯系統，可以自定義通信協議，采用2.4GHz ISM頻段鏈接設備，并采用分時分頻管理各終端設備，兼容控制中繼功能，可以提供穩定、可靠、高性價比的物聯網（IOT）終端設備解決方案；還可以快捷、方便的實現系統設備的集成開發，降低廠商產品集成的門檻。該物聯系統包括：終端設備系統、與所述終端設備系統通信的路由器以及通過所述路由器與終端設備系統通信的云服務器集群。所述終端設備系統包括：控制中心，分別與所述控制中心通信的若干數據終端設備和若干執行終端設備，以及遙控器。所述控制中心采用有線或無線方式與所述路由器通信，優選采用wifi方式通信。所述數據終端設備和執行終端設備分別擁有唯一的7個字節的SN碼，以便于終端設備系統識別管理。所述遙控器包括若干設備遙控器和若干網絡遙控器，所述設備遙控器與所述執行終端設備直接通信，實現點對點控制（無需網絡支持）；所述網絡遙控器與控制中心直接通信，所述網絡遙控器安裝有相應的軟件APP，可以實現系統的情景、聯動控制。

所述控制中心在整個終端設備系統擁有最高權限，負責管理本系統內所有設備，一個控制中心最多能支持到99個執行終端設備。多個終端設備是分頻共存，避免設備通信沖突。所述控制中心采用34個頻段鏈接數據終端設備和執行終端設備，所述34個頻段為第1至34頻段，所述第1至33頻段為工作頻段，第34頻段為遙控頻段。遙控器設備自己單獨占用一個頻段，如果遙控器配對成功之后可以跳頻到不同的頻段進行工作，遙控器設備在使用的過程中，每個按鍵初始時都是空白的需要將遙控按鍵進行配對之后再使用。所述控制中心采用2.4GHz ISM頻段鏈接數據終端設備和執行終端設備。

進一步地，所述分頻分時管理的物聯系統還包括與所述路由器通信的第一模式遙控器以及與所述云服務器集群通信的第二模式遙控器，通過第一模式遙控器和第二模式遙控器可以遠程實現系統的情景、聯動控制。所述第一模式遙控器為安裝有相應軟件APP的手機，所述第二模式遙控器為安裝有相應軟件APP的手機，所述手機為安卓系統或IOS系統。

所述物聯系統具有云計算平臺，采用分布式云服務器集群，實現了動態可擴展的運營級節點的實時連接支持，支持全球范圍內連接及多IDC容錯備份等，為用戶提供安全、可靠物聯網云服務。

所述執行終端設備執行控制中心指令，實現終端設備的APP及網絡遙控器控制；執行終端設備實時上傳設備狀態給APP和云服務器集群。所述執行終端設備包括有開關、插座、燈控器、燈、遙控器等家居中的各種設備。所述數據終端設備實時上傳設備狀態給APP和云服務器集群，無執行功能，設備通常處于待機狀態，當需要上傳數據時啟動發送數據。所述數據終端設備適合電池供電低功耗的應用，包括有煙霧報警器、門磁報警器、水浸報警器、溫濕度傳感器、空氣質量傳感器等各類傳感器。

所述控制中心管理數據終端設備和執行終端設備的任務包括：掃描設備、控制設備、添加設備、刪除設備、信道廣播及數據搜集；

掃描設備：針對終端設備系統內的執行終端設備，控制中心空閑時定期掃描，及時上傳執行終端設備的設備狀態變化，以便設備狀態與云服務器集群同步。

控制設備：當有操作設備時，控制中心發送控制設備指令，控制設備指令優先級高，執行終端設備收到指令后立即執行，保證操作設備的響應速度。

添加設備：用于組網操作，增加網路設備成員，控制中心增加設備的SN碼；設備加網成功后，記錄當前的控制中心的硬件地址，便于下次啟動快速加網。

刪除設備：控制中心刪除設備，清除記憶恢復到出廠模式。

信道廣播：控制中心信道廣播包包含控制中心MAC信息、聯網信息、系統時鐘、服務器信息，便于終端設備快速識別和加網。

數據搜集：控制中心發完信道廣播包后，會有一固定時隙搜集數據終端設備的數據，此時網絡遙控器、數據終端設備就可以上傳數據給云服務器集群。

該物聯系統還涉及到的命令包括：

中心廣播信道占用命令：控制中心發出此命令后，占用預先分好的其中一個信道，不同信道的設備不會相互影響；

中心廣播設備加入網絡命令：控制中心發出此命令后，收到廣播的設備將加入發出廣播控制中心所在的信道，在相同的信道中與控制中心進行下一步的通信；

中心廣播設備跳頻包：控制中心發出此命令后，收到廣播的設備將從當前信道中跳頻到命令中指定的信道上；

中心通知設備斷網包：控制中心發出此命令后，通知設備斷網（斷開與服務器的鏈接）。

所述控制中心分時管理數據終端設備和執行終端設備：所述控制中心正常工作時，循環掃描設備，每隔200ms插入一次廣播包，如圖2所示；所述控制中心控制設備時，嘗試連接指定設備交互數據，若嘗試連接次數達10次，仍連接不上，提示控制失敗；若連接上指定設備，則完成設備的數據通信；所述控制中心在控制設備時，每隔200ms插入一次廣播包，如圖3所示。添加、刪除設備的流程跟控制設備流程類似，不再累贅說明。

所述數據終端設備和執行終端設備上傳設備狀態、SN碼以及遙控傳感數據給控制中心。

所述分頻分時管理的物聯系統還包括設于控制中心與執行終端設備之間的中繼設備。此中繼功能是在如果有設備離線時，控制中心就會向所有的中繼設備，不停的發出，查找終端設備的信號，如果查到并收到返回，該終端設備重新聯網成功。這個功能是因?yàn)?.4G功率及覆蓋范圍的限制，導致有些地點不能覆蓋到信號（如角落或距離過遠等），會產生掉線的情況，使用中繼設備，不僅豐富了網絡結構，而且還能夠豐富產品應用范圍，提升用戶體驗，節省成本。優選的，中繼設備可以為帶中繼功能的執行終端設備。

所述云服務器集群還設有第三方網絡接口，以方便第三方連接。

綜上所述，本實用新型提供一種分頻分時管理的物聯系統，通過自定義通信協議，采用2.4GHz ISM頻段鏈接設備，并采用分時分頻管理各終端設備，兼容控制中繼功能，可以提供穩定、可靠、高性價比的物聯網（IOT）終端設備解決方案；還可以快捷、方便的實現系統設備的集成開發，降低廠商產品集成的門檻。

以上僅為本實用新型的較佳實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
