本實用新型涉及一種藝術攝影工具，具體是一種便捷使用的攝影話筒支架。

背景技術：

在電影的制作過程中，需要用到錄音設備，而長桿的攝影話筒是常見的錄音設備，但是在使用過程中，需要工作人員將話筒的長桿高高舉起，可能還要隨著攝影場地而到處奔跑，長時間的工作會使工作人員手臂疲勞，影響工作效率，因此需要一種工具來協助工作。

技術實現要素：

本實用新型的目的在于提供一種便捷使用的攝影話筒支架，以解決上述背景技術中提出的問題。

為解決上述技術問題，本實用新型提供了如下技術方案：

一種便捷使用的攝影話筒支架，包括主板和連接桿；所述主板設置有背帶和限位板；所述背帶設置有搭扣，背帶設置有四根，背帶對稱設置在主板兩側；所述搭扣設置在背帶頂端；所述限位板連接在主板上；所述連接桿設置有第一伸縮桿，連接桿垂直固定在主板的限位板下方；所述第一伸縮桿設置有內筒和第二伸縮桿，第一伸縮桿傾斜固定在連接桿上；所述內筒設置在第一伸縮桿的內部；所述第二伸縮桿設置有限位接頭、連接孔和卡槽；所述卡槽設置在第二伸縮桿頂端中間；所述限位接頭設置有底板、栓頭、調節蓋和螺栓；所述底板連接在限位接頭的正下方，底板設置有連接孔，底板與卡槽契合；所述螺栓穿過連接孔連接第二伸縮桿和底板，螺栓上設置有螺紋；所述栓頭焊接在螺栓右側；所述調節蓋通過螺紋連接在螺栓上。

作為本實用新型進一步的方案：所述第二伸縮桿通過內筒連接在第一伸縮桿上，第二伸縮桿的直徑與內筒的直徑契合。

作為本實用新型再進一步的方案：所述限位接頭為圓環形，頂部開口，限位接頭采用有彈性的塑料制成。

與現有技術相比，本實用新型的有益效果是：

本實用新型，背帶和搭扣共同作用下將主板固定在使用者的胸膛前，第一伸縮桿的傾斜設置能增大攝影話筒的活動角度，第一伸縮桿和第二伸縮桿配合，調節支撐攝影話筒的高度，滿足不同的使用場景，限位接頭限制攝影話筒的長桿，讓第一伸縮桿和第二伸縮桿起到支撐作用，調節蓋調節底板與卡槽的松緊，然后調節限位接頭的角度；本實用新型通過主板和連接桿的相互作用能讓工作人員使用攝影話筒時更加方便，減少了工作人員的壓力，增加了工作效率。

附圖說明

圖1為便捷使用的攝影話筒支架的結構示意圖；

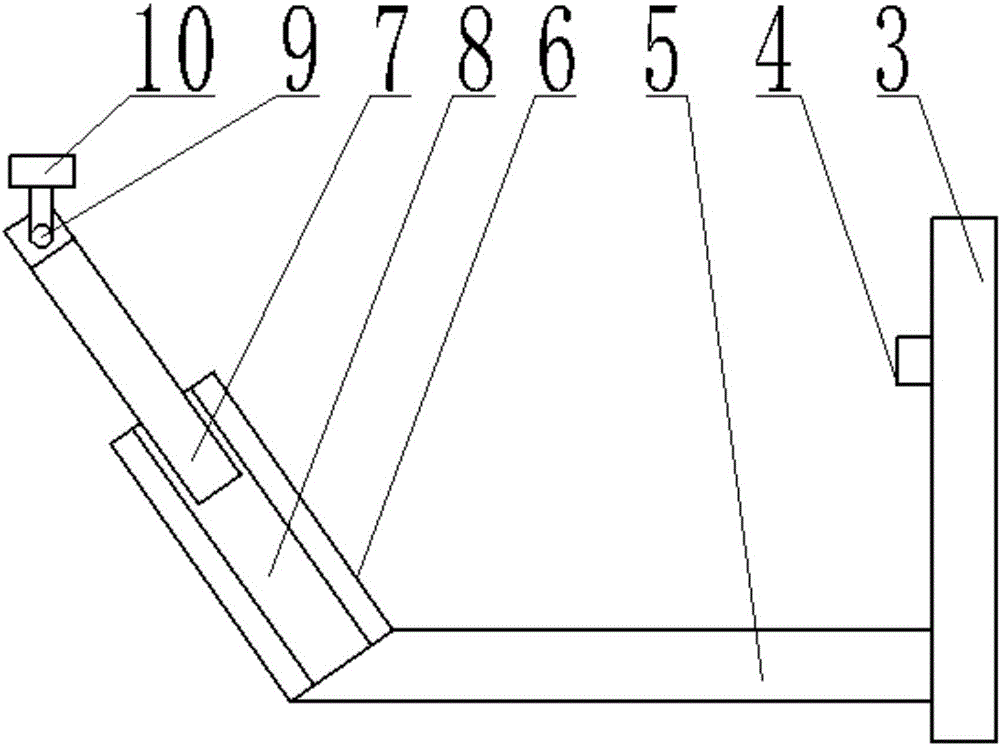

圖2為便捷使用的攝影話筒支架的剖視圖；

圖3為便捷使用的攝影話筒支架中限位接頭的結構示意圖；

圖中：1-搭扣，2-背帶，3-主板，4-限位板，5-連接桿，6-第一伸縮桿，7-第二伸縮桿，8-內筒，9-連接孔，10-限位接頭，11-底板，12-栓頭，13-調節蓋，14-螺栓，15-卡槽。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，本實施例提供了一種便捷使用的攝影話筒支架，包括主板3和連接桿5；所述主板3設置有背帶2和限位板4；所述背帶2設置有搭扣1，背帶2設置有四根，背帶2對稱設置在主板3兩側；所述搭扣1設置在背帶2頂端，背帶2和搭扣1共同作用下將主板3固定在使用者的胸膛前；所述限位板4連接在主板3上；所述連接桿5設置有第一伸縮桿6，連接桿5垂直固定在主板3的限位板4下方；所述第一伸縮桿6設置有內筒8和第二伸縮桿7，第一伸縮桿6傾斜固定在連接桿5上，第一伸縮桿6的傾斜設置能增大攝影話筒的活動角度；所述內筒8設置在第一伸縮桿6的內部；所述第二伸縮桿7通過內筒8連接在第一伸縮桿6上，第二伸縮桿7的直徑與內筒8的直徑契合，第二伸縮桿7設置有限位接頭10、連接孔9和卡槽15，第一伸縮桿6和第二伸縮桿7配合，調節支撐攝影話筒的高度，滿足不同的使用場景；所述卡槽15設置在第二伸縮桿7頂端中間；所述限位接頭10設置有底板11、栓頭12、調節蓋13和螺栓14，限位接頭10為圓環形，頂部開口，限位接頭10采用有彈性的塑料制成，限位接頭10限制攝影話筒的長桿，讓第一伸縮桿6和第二伸縮桿7起到支撐作用；所述底板11連接在限位接頭10的正下方，底板11設置有連接孔9，底板11與卡槽15契合；所述螺栓14穿過連接孔9連接第二伸縮桿7和底板11，螺栓14上設置有螺紋；所述栓頭12焊接在螺栓14右側；所述調節蓋13通過螺紋連接在螺栓14上，調節蓋13調節底板11與卡槽15的松緊，然后調節限位接頭10的角度。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
