本實用新型涉及耳機領域，尤其涉及一種耳機。

背景技術：

耳機作為一種音頻輸出裝置被廣泛應用在人們的生活中，市場上現有的耳機有兩種，一種是頭戴式耳機，一種是入耳式耳機，頭戴式耳機因其佩戴舒適、音質效果好受到人們的青睞，但頭帶式耳機一般體積較大，不方便攜帶，這就需要一款可折疊的頭帶連接耳機，將耳機折疊在頭帶內的空間中，方便攜帶；一般攜帶過程中易造成耳機或頭帶破損，這種情況將耳機和其夾持架拆卸下來分開放置能有效降低耳機或頭帶破損概率，這就需要一種可折疊和拆卸的耳機，便于根據不同情況選擇折疊或拆卸下來攜帶。

技術實現要素：

本實用新型所要解決的技術問題在于克服現有技術的不足而提供一種耳機，出聲部件夾持部可拆卸轉接在頭帶上，以方便使用。

為解決上述技術問題，本實用新型采用如下技術方案：

一種耳機，包括頭帶，其中，所述頭帶兩端轉動設有夾持件，所述夾持件上靠近頭帶的一端設有轉軸，所述頭帶兩端設有容納所述轉軸的卡槽，所述頭帶的外側面設有阻擋所述夾持件向外旋轉的擋片，上述卡槽的開口處間隙略小于所述轉軸的直徑，轉軸在卡槽內轉動實現出聲部件夾持部相對于頭帶轉動，便于不使用時將出聲部件收到頭帶內的空間中，減少攜帶時出聲部件的占用面積同時減少出聲部件夾持部被損壞的概率；同時卡槽的開口處間隙略小于轉軸的直徑，避免轉軸輕易脫離卡槽，只有用力拉動轉軸時才可將轉軸與卡槽分離；此種設置也便于出聲部件夾持部的拆卸，當需要將出聲部件夾持部與頭帶分開攜帶時，方便將出聲部件夾持部和頭帶分開；當出聲部件夾持部或頭帶有損壞時，只需更換出聲部件夾持部或頭帶即可，無需重新購買整個頭帶組件，節省成本。

進一步的，所述夾持件上設置有缺口，所述轉軸設置在所述缺口處，便于夾持件繞所述轉軸轉動。

進一步的，所述頭帶包括頭帶本體和設置在頭帶本體兩端的頭帶本體延長段，所述頭帶本體上設置有供所述頭帶本體延長段滑動的滑動通道，通過頭帶本體延長段在頭帶本體的滑動通道內滑動使得頭帶長度可調，便于適用不同的使用者或同一個使用者在不同情況對不同頭帶長度的需求。

進一步的，所述頭帶本體延長段上設有凸條，通過凸條和滑動本體產生摩擦，避免頭帶本體延長段在頭帶本體內隨意滑動同時還可以將頭帶本體延長段和頭帶本體之間相對固定，從而將頭帶延長段端固定在任何一個拉伸長度上，只有用力推拉頭帶本體延長段才能使頭帶本體延長段相對頭頭帶本體發生位移。

進一步的，所述頭帶本體延長段一端設置有凸塊，所述滑動通道上設有供所述凸塊伸出并滑動的開口，所述凸塊阻擋所述頭帶本體延長段脫離所述頭帶本體，頭帶本體阻擋凸塊滑出頭帶本體進而阻止頭帶本體延長段脫離頭帶本體，防止人員調整頭帶延長段時意外將頭帶本體延長段拉出滑槽。

進一步的，所述夾持件包括夾持爪，所述夾持爪上設有固定出聲部件的凸柱，便于出聲部件可拆卸固定在夾持爪上，使人可以根據自己的需求固定不同的出聲部件在夾持件上，同時也便于更換壞掉的出聲部件，簡單方便。

進一步的，所述出聲部件兩側設有安裝孔，凸柱插裝在安裝孔內實現出聲部件與出聲部件夾持部的可插式連接，便于拆卸。

進一步的，所述安裝孔內設有容納所述凸柱的橡膠套，橡膠套起緩沖作用，避免凸柱在安裝孔內晃動，使凸柱和安裝孔組成的插裝機構更穩定。

進一步的，進一步的，所述頭帶上套設有頭帶套，提高頭帶使用使的舒適度。

本實用新型的這些特點和優點將會在下面的具體實施方式、附圖中詳細的揭露。

【附圖說明】

下面結合附圖對本實用新型做進一步的說明：

圖1為本實用新型優選實施例耳機中頭帶組件的結構示意圖；

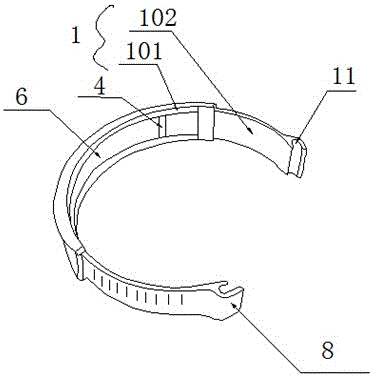

圖2為本實用新型優選實施例耳機件中頭帶的結構示意圖；

圖3為本實用新型優選實施例耳機中夾持爪的結構示意圖；

圖4為本實用新型優選實施例耳機的結構示意圖；

圖5是本實用新型優選實施例耳機中出聲部件的結構示意圖。

圖中：1、頭帶；2、轉軸；3、出聲部件；4、凸塊；5、夾持爪；6、滑動通道；7、凸柱；8、擋片；9、凸條；10、頭帶套；11、卡槽；12、安裝孔；101、頭帶本體；102、頭帶本體延長段。

【具體實施方式】

下面結合本實用新型實施例的附圖對本實用新型實施例的技術方案進行解釋和說明，但下述實施例僅為本實用新型的優選實施例，并非全部。基于實施方式中的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得其他實施例，都屬于本實用新型的保護范圍。

參照圖1至圖3，一種頭帶1組件和出聲部件3，包括頭帶1，其中，所述頭帶1兩端轉動設有夾持件，所述夾持件上靠近頭帶1的一端設有轉軸2，所述頭帶1兩端設有容納所述轉軸2的卡槽11，所述頭帶1的外側面設有阻擋所述夾持件向外旋轉的擋片8，所述夾持件上設置有缺口，所述轉軸2設置在所述缺口處，當需要使用時，將出聲部件3裝入夾持件內，轉動夾持件直至擋片8阻擋住夾持件使夾持件不能向外轉動即可使用，當不需要使用時，轉動夾持件將出聲部件3收進頭帶1內便于攜帶；上述卡槽11開口處略小于轉軸2直徑，在一般使用情況下轉軸2不會脫離卡槽11，但人用力拉動轉軸2時，轉軸2即可與卡槽11脫離，同樣，當人用力將轉軸2往卡槽11內擠壓，轉軸2即可被裝進卡槽11中。

如圖2所示，所述頭帶1包括頭帶本體101和設置在頭帶本體101兩端的頭帶本體延長段102，所述頭帶本體101上設置有供所述頭帶本體延長段102滑動的滑動通道6，所述頭帶本體延長段102上設有凸條9，所述頭帶本體延長段102一端設置有凸塊4，所述滑動通道6上設有供所述凸塊4伸出并滑動的開口，所述凸塊4阻擋所述頭帶本體延長段102脫離所述頭帶本體101；當需要調整頭帶1長度時，用力拉動頭帶本體延長段102使頭帶本體延長段102在滑動通道6內滑動即可調整頭帶1的長度，當頭帶1調整到最長時，頭帶本體101阻擋上述凸塊4繼續運動進而阻止頭帶本體延長段102脫離上述頭帶本體101。

如圖1至圖5所示，所述夾持件包括夾持爪5，上述夾持爪5呈U形設置，所述夾持爪5上設有固定出聲部件3的凸柱7，所述出聲部件3兩側設有安裝孔12，所述安裝孔12內設有容納所述凸柱7的橡膠套，上述橡膠套外側壁緊貼著安裝孔12的內側壁設置，上述當需要安裝出聲部件3時，用力掰開出聲部件3夾持抓，將凸柱7裝在橡膠套內，同樣當需要卸下出聲部件3時，用力掰開夾持爪5使凸柱7和安裝孔12分離即可使夾持件和安裝孔12分離。

優選的，所述頭帶1上套設有頭帶套10，上述頭帶套10和頭帶1之間可拆卸。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，熟悉該本領域的技術人員應該明白本實用新型包括但不限于附圖和上面具體實施方式中描述的內容。任何不偏離本實用新型的功能和結構原理的修改都將包括在權利要求書的范圍中。
