本實用新型涉及執法設備領域，具體為一種新型執法記錄儀。

背景技術：

目前，執法機構在進行執法時，為了收集證據以及記錄執法過程，會配置相應的裝置進行攝像，例如攝像機。但是，由于成本問題，大多數執法機構都沒有配備相應的執法設備，在執法時，一般僅通過個人手機或者是簡易的攝像工具來記錄執法過程或者收集證據。這種設備要么成本較高，要么質量太差，且大多數執法機構配置的執法設備也各不相同，并不統一，使執法的質量大打折扣。

技術實現要素：

本實用新型的目的在于提供一種新型執法記錄儀，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型執法記錄儀, 包括外殼和肩夾，所述肩夾設置在外殼后端，且所述肩夾通過轉軸與外殼活動連接，所述肩夾內置有警用350M對講機，且所述肩夾上固定有警示燈，所述外殼的前端設有攝像頭，所述攝像頭周圍設有夜視燈，且所述夜視燈內置有大功率紅外光源，所述攝像頭下端設有麥克風，所述外殼后端設有顯示屏，所述外殼一側設有多個功能按鍵，所述外殼內腔設有控制電路板，且所述外殼內腔底部設有蓄電池，所述外殼的底部還設有外接接口和充電口。

優選的，所述控制電路板設有微處理器、顯示模塊、存儲模塊、北斗定位模塊、執行模塊、聲音采集模塊、圖像采集模塊、信號放大傳輸模塊以及無線傳輸模塊，所述微處理器分別連接顯示模塊、存儲模塊、北斗定位模塊、執行模塊、警示燈、功能按鍵，所述聲音采集模塊和圖像采集模塊通過信號放大傳輸模塊連接微處理器，所述微處理器通過無線傳輸模塊連接后臺監控終端。

優選的，所述信號放大傳輸模塊包括運算放大器、兩級場效應寬帶放大器以及扼流線圈，所述運算放大器的一個輸入端分別連接電阻B一端和電容B一端，電容B另一端接地，電阻B另一端分別連接電阻A一端和電容A一端，電容A另一端連接運算放大器的輸出端，運算放大器的另一輸入端分別連接電阻C一端和電阻D一端，電阻C另一端接地，電阻D另一端連接運算放大器的輸出端；所述兩級場效應寬帶放大器的第一端連接電容E一端，電容E另一端連接電阻F一端，電阻F另一端連接運算放大器的輸出端，兩級場效應寬帶放大器的第二端通過扼流線圈分別連接電容F一端、電容G一端、電容H一端，且電容F另一端、電容G另一端、電容H另一端均接地，兩級場效應寬帶放大器的第三端通過電容D、電阻E連接運算放大器的輸出端，兩級場效應寬帶放大器第四端接地。

優選的，所述外殼為防塵防水外殼。

優選的，所述外殼的四個角上均設有環狀彈性緩沖件。

與現有技術相比，本實用新型的有益效果是：

（1）本實用新型結構原理簡單，使用方便，功能多樣、智能化程度高，能夠?qū)崿F(xiàn)拍攝、錄像、定位、上傳等多種功能，實用性強，且后臺監控終端能夠?qū)崟r查看執法過程。

（2）本實用新型采用的信號放大傳輸模塊抗干擾能力強，能夠?qū)Σ杉膱D像、聲音信號進行放大，且失真度低，提高了圖像和聲音的采集效率。

（3）本實用新型還具有聲控功能，能夠聲音控制執法記錄儀的開關機、錄像、錄音、拍照等。

附圖說明

圖1為本實用新型結構示意圖；

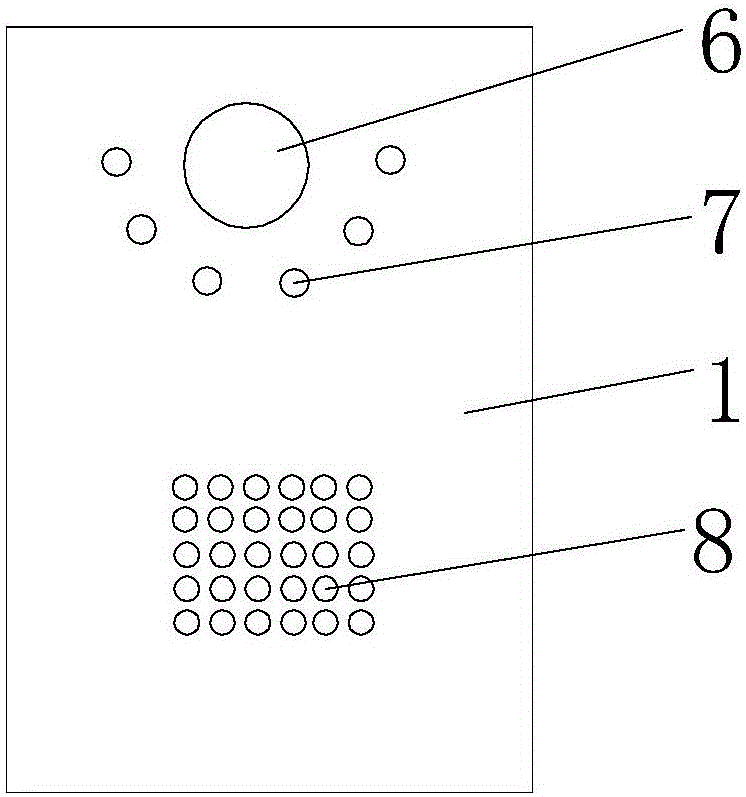

圖2為本實用新型的正視圖；

圖3為本實用新型的控制原理框圖；

圖4為本實用新型的信號放大傳輸模塊原理圖；

圖中：1、外殼；2、肩夾；3、轉軸；4、后臺監控終端；5、警示燈；6、攝像頭；7、夜視燈；8、麥克風；9、顯示屏；10、功能按鍵；11、控制電路板；12、微處理器；13、顯示模塊；14、存儲模塊；15、北斗定位模塊；16、執行模塊；17、聲音采集模塊；18、圖像采集模塊；19、信號放大傳輸模塊；20、無線傳輸模塊；21、運算放大器；22、兩級場效應寬帶放大器；23、扼流線圈；221、第一端；222、第二端；223、第三端；224、第四端；1a、電阻A；2a、電阻B；3a、電阻C；4a、電阻D；5a、電阻E；6a、電阻F；1b、電容A；2b、電容B；3b、電容C；4b、電容D；5b、電容E；6b、電容F；7b、電容G；8b、電容H。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種新型執法記錄儀, 包括外殼1和肩夾2，外殼1為防塵防水外殼，外殼1的四個角上均設有環狀彈性緩沖件，其具有超強的防塵防水性能，防護等級IP68，防摔性能優良，可防3米高度自由落體；肩夾2設置在外殼1后端，且肩夾2通過轉軸3與外殼1活動連接，肩夾2內置有警用350M對講機，且肩夾2上固定有警示燈5，外殼1的前端設有攝像頭6，攝像頭6周圍設有夜視燈7，且夜視燈7內置有大功率紅外光源，攝像頭6下端設有麥克風8，外殼1后端設有顯示屏9，外殼1一側設有多個功能按鍵10，外殼1內腔設有控制電路板11，且外殼1內腔底部設有蓄電池，外殼1的底部還設有外接接口和充電口。

本實用新型的攝像頭采用最高3000萬像素拍照，且具有135°廣角鏡頭，視野開闊、透光率高，成像品質佳；并且采用大容量電池，支持全高清攝像，具有超長時間續航能力，連續拍照可持續10小時；另外攝像頭周圍設有夜視燈，且夜視燈內置有大功率紅外光源，確保在全黑環境下，能夠看清6米之內人的面部表情，20米之內的人體輪廓。

本實施例中，控制電路板11設有微處理器12、顯示模塊13、存儲模塊14、北斗定位模塊15、執行模塊16、聲音采集模塊17、圖像采集模塊18、信號放大傳輸模塊19以及無線傳輸模塊20，微處理器12分別連接顯示模塊13、存儲模塊14、北斗定位模塊15、執行模塊16、警示燈5、功能按鍵10，聲音采集模塊17和圖像采集模塊18通過信號放大傳輸模塊19連接微處理器12，微處理器12通過無線傳輸模塊20連接后臺監控終端4，本實用新型還具有聲控功能，能夠聲音控制執法記錄儀的開關機、錄像、錄音、拍照等，在警員遇到突發事件的時候無需人工控制，只需要達到一定分貝的聲音指令，便會自動開啟攝錄，也可遙控器開啟攝錄。

另外，本實施例中，信號放大傳輸模塊19包括運算放大器21、兩級場效應寬帶放大器22以及扼流線圈23，運算放大器21的一個輸入端分別連接電阻B2a一端和電容B2b一端，電容B2b另一端接地，電阻B2a另一端分別連接電阻A1a一端和電容A1b一端，電容A1b另一端連接運算放大器21的輸出端，運算放大器21的另一輸入端分別連接電阻C3a一端和電阻D4a一端，電阻C3a另一端接地，電阻D4a另一端連接運算放大器21的輸出端；兩級場效應寬帶放大器22的第一端221連接電容E5b一端，電容E5b另一端連接電阻F6a一端，電阻F6a另一端連接運算放大器21的輸出端，兩級場效應寬帶放大器22的第二端222通過扼流線圈23分別連接電容F6b一端、電容G7b一端、電容H8b一端，且電容F6b另一端、電容G7b另一端、電容H8b另一端均接地，兩級場效應寬帶放大器22的第三端223通過電容D4b、電阻E5a連接運算放大器21的輸出端，兩級場效應寬帶放大器22第四端224接地，運算放大器21對信號進行處理，保證傳輸信號的質量，并通過反饋原理將信號信息放大 2 倍，然后再傳遞給后面的兩級場效應寬帶放大器22再次對信號進行二次放大，最后再將信號輸出，本實用新型采用的信號放大傳輸模塊抗干擾能力強，能夠?qū)Σ杉膱D像、聲音信號進行放大，且失真度低，提高了圖像和聲音的采集效率。

本實用新型結構原理簡單，使用方便，功能多樣、智能化程度高，在警員遇到突發事件的時候無需人工控制，只需要達到一定分貝的聲音指令，便會自動開啟攝錄，也可遙控器開啟攝錄，能夠?qū)崿F(xiàn)拍攝、錄像、定位、上傳等多種功能，實用性強，且后臺監控終端能夠?qū)崟r查看執法過程。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
