本實用新型涉及電聲裝置技術領域，具體為一種交叉式雙振動盆揚聲器。

背景技術：

揚聲器是一種把電信號轉變為聲信號的換能器件，音頻電能再通過電磁、壓電或靜電效應后，使其紙盆或膜片振動并與周圍的空氣產生共振(共鳴)從而發出聲音，其性能優劣對音質的影響很大。

隨著人們對揚聲器性能要求的不斷提高，更薄、更為輕巧、功率更大以及音質效果更好的揚聲器已逐漸成為相關技術領域研究的重點；因此，如何對現有的揚聲器提出改進方案，是行業內亟待解決的技術問題。

技術實現要素：

本實用新型的目的在于提供一種交叉式雙振動盆揚聲器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案:一種交叉式雙振動盆揚聲器，包括框套、外磁路、永磁體、音圈和盆架，所述框套的內部安裝有外磁路，所述外磁路兩端安裝有導磁板，所述外磁路的內部安裝有永磁體，所述永磁體的一端連接有芯柱，所述芯柱與其兩側的導磁板之間的間隙內安裝有音圈，所述音圈的兩側對稱安裝有定芯片，所述音圈的外側安裝有防塵罩，所述框套的一側連接有盆架，所述盆架上安裝有接線端，所述接線端內連接有引線，所述盆架和防塵罩之間連接有盆紙，所述盆紙的一端與盆架的一端通過壓邊固定連接。

優選的，所述外磁路呈U型結構。

優選的，所述外磁路與其兩側的框套之間的安裝有下振動盆。

優選的，所述盆架與盆紙的連接處安裝有上振動盆。

優選的，所述芯柱上安裝有定心環，且定心環的外邊緣與導磁板固定連接。

與現有技術相比，本實用新型的有益效果是:

該一種交叉式雙振動盆揚聲器，下振動盆由框套的內部向上延伸后并與音圈相連接，而上振動盆則由盆架的頂部開口向下延伸與音圈相連接，從而有效減低了上振動盆的高度，進而降低了揚聲器的整體高度，下振動盆安裝在框套與外磁路的間隙內，能夠有效避免下振動盆與U型導磁體的碰觸，保證音質效果，音圈外安裝的定心片，能有效的固定音圈，防止音圈在徑向方向出現擺動，保證其在軸向方向進行活塞運動，本實用新型具有更薄、更為輕巧、音質更純、低頻更為顯著的效果，其結構簡單緊湊，具有很強的實用價值和市場推廣價值。

附圖說明

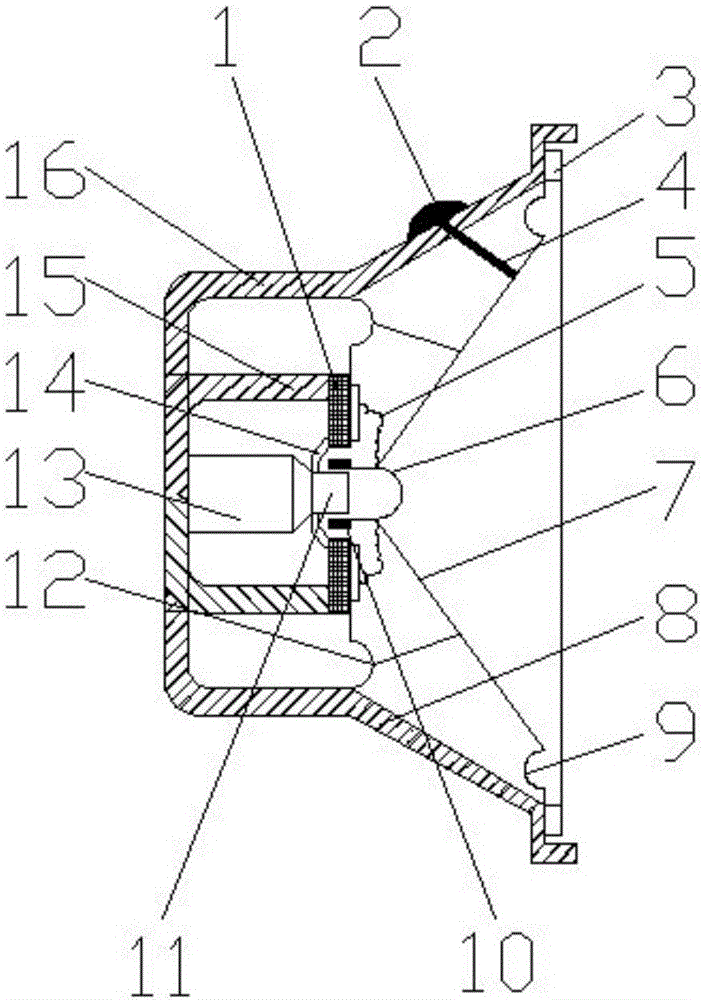

圖1為本實用結構示意圖。

圖中：1-導磁板、2-接線端、3-壓邊、4-引線、5-定芯片、6-防塵罩、7-盆紙、8-盆架、9-上振動盆、10-音圈、11-芯柱、12-下振動盆、13-永磁體、14-定心環、15-外磁路、16-框套。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型提供的一種實施例：一種交叉式雙振動盆揚聲器，包括框套16、外磁路15、永磁體13、音圈10和盆架8，框套16的內部安裝有外磁路15，外磁路15呈U型結構，外磁路15與其兩側的框套16之間的安裝有下振動盆12，外磁路15兩端安裝有導磁板1，外磁路15的內部安裝有永磁體13，永磁體13的一端連接有芯柱11，芯柱11上安裝有定心環14，且定心環14的外邊緣與導磁板1固定連接，芯柱11與其兩側的導磁板1之間的間隙內安裝有音圈10，音圈10的兩側對稱安裝有定芯片5，音圈10的外側安裝有防塵罩6，框套16的一側連接有盆架8，盆架8上安裝有接線端2，接線端2內連接有引線4，盆架8和防塵罩6之間連接有盆紙7，盆架8與盆紙7的連接處安裝有上振動盆9，盆紙7的一端與盆架8的一端通過壓邊3固定連接。

工作原理:在使用一種交叉式雙振動盆揚聲器時，永磁體13通過導磁板1在外磁路15的環形氣隙中產生一個磁場,音圈10插入環形氣隙中,當聲音以電流的形式通過磁場時音圈10便會因電流強弱的變化產生不同頻率的震動,進而帶動上振動盆9和下振動盆12發出不同頻率和強弱的聲音。
