本實用新型屬于無線通信系統領域，具體地說是屬于有源無線射頻識別技術控制領域中的低功耗控制系統。

背景技術：

隨著通訊技術、嵌入式計算技術和傳感器技術的日益成熟，微機電系統 (Micro-electromechanical Systems，MEMS)、片上系統(System on a Chip，SOC)、無線通信和低能耗嵌入式技術得到了飛速發展，同時也孕育出了低能耗、低成本、自組織、帶來信息感知巨大變革的無線傳感器網絡(Wireless Sensor Networks，WSNs)。

無線傳感器網絡是由部署在目標區域內大量廉價的微型傳感器節點組成，通過無線通信的方式形成一個多跳的自組織的網絡系統，其目的是協作地感知、采集和處理網絡覆蓋區域中感知對象的信息，并實時發送給觀察者。現已廣泛用于智能城市與市政管理、智能社區、智能家居，環境監測、智能交通、軍事國防、車輛管理、精準農業等，其廣闊的應用前景掀起了國內外對無線傳感器網絡的研究熱潮。

無線傳感器網絡中的采集節點是網絡的最基本的元素，用于對被覆蓋區域的進行數據采集、預處理、存儲以及以數據傳送之匯聚節點。其特點是節點的電源能量有限、通信能力有限、計算能力有限、與物理世界緊密藕合、大規模密集部署、網絡動態性強。為了準確、及時地獲取信息,必須依靠節點間的協作, 大量的傳感器節點只有通過低功耗無線電通信技術連成網絡才能夠發揮其整體和綜合作用。因此，能量問題是決定傳感器網絡能否實用的生命線，這就要求無線傳感網絡的節點必須是低功耗的。

由于WSNs的網絡規模極為龐大，在電力供應無法保證的情況下，通過使用電池來解決隨機布放的傳感器節點的電源問題就成了唯一的選擇。但節點電池壽命有限，這也決定了網絡的壽命，而定期更換電池是很繁雜的工作，實現起來比較困難。如果不更換電池，一旦電池的電壓達不到節點的啟動電壓，節點就處于癱瘓狀態而無法工作,所以無線傳感網絡中的節點低能耗問題就顯得尤為重要。

無線射頻識別技術(Radio Frequency Identification，RFID)是基于雷達技術開發的一種無線、非接觸方式的自動識別技術，主要通過射頻信號自動識別目標對象來獲取相關數據。這種識別工作無需人工干預，不用直接接觸，可適用于各種惡劣環境，且成本低、尺寸小、操作方便快捷。RFID系統主要包含電子標簽和閱讀器兩部分。依據電子標簽供電方式的不同，電子標簽可以分為有源電子標簽(Active tag)、無源電子標簽(Passive tag)和半無源電子標簽(Semi-passive tag)。有源電子標簽需要內裝電池，無源射頻標簽無需內裝電池，半無源電子標簽部分依靠電池工作。目前，有源RFID具備發射功率低、通信距離長、傳輸數據量大，可靠性高和兼容性好等特點，被廣泛地應用到公路收費、港口貨運管理等方面。因此，有源RFID成為解決無線傳感網絡中節點低能耗的問題的有效途徑。

為解決這些問題，需發明適用的一種無線傳感器網絡低功耗控制系統。

技術實現要素：

本實用新型的目的是解決現有解決無線傳感器網絡節點電能有效利用等問題，提供了一種無線傳感器網絡低功耗控制系統。

本實用新型提供一種無線傳感器網絡低功耗控制系統，其特征在于，包括：一個發射單元，包括一個發射板(1)和一個發射天線(2)，N個接收單元，N 個物聯網節點模塊(6)，其中，所述發射天線(2)連接在所述發射板(1)上，每個所述接收單元包括接收天線(3)、接收板(4)，所述接收天線(3)連接在所述接收板(4)上，每個所述接收單元連接一個被控制的所述物聯網節點模塊 (6)，使用時用戶控制所述發射單元，所述發射單元通過所述發射天線(2)將用戶指令發送到所述接收單元的所述接收天線(3)，所述接收單元接收用戶數據后，確定是否在給所述物聯網節點供電，以確定所述物聯網節點模塊(6)是否進入工作狀態。

進一步地，所述發射板(1)包括用戶控制的強行關斷開關(7)、微控制器一(8)、發射模塊(9)、電源部分一(11)，其中，所述強行關斷開關與所述微控制器一(8)相連，所述微控制器一(8)與所述發射模塊(9)相連，所述電源部分一(11)分別與所述微控制器一(8)、所述發射模塊(9)相連。

優選地，如果強行關斷開關(7)接通，所述發射單元給所述接收單元發送開通所述接收單元輸出的指令，如果開關斷開，所述發射單元給所述接收單元發送關斷接收單元輸出的指令。

優選地，所述電源部分一(11)采用電池供電，所述電源部分一(11)中設置了一個電源開關K1。

進一步地，所述接收板(4)包括接收模塊(13)、微控制器二(14)，電源輸出控制部分(15)、電源部分二(16)，其中，所述接收模塊(13)與所述微控制器二(14)相連，所述微控制器二(14)與所述電源輸出控制部分(15) 相連，所述電源部分二(16)分別與所述接收模塊(13)、所述微控制器二(14)、所述電源輸出控制部分(15)相連；所述電源輸出控制部分(15)輸出端與物聯網節點模塊(6)輸入端相連接。

優選地，所述電源部分二(16)采用電池供電，所述電池分二路，一路是經過穩壓電路為所述接收模塊(13)與所述微控制器二(14)供電，另一路是不經過穩壓直接為電源輸出控制部分(15)供電。

優選地，所述接收天線(3)是每5秒鐘接收一次接收所述發射單元發射的數據，將所述數據傳輸?shù)剿鼋邮漳K(13)，所述接收模塊(13)再將所述數據傳送給所述微控制器二(14)，所述微控制器二(14)接收到所述數據后，首先判斷密碼是否正確，如果密碼是正確的，并且檢測到所述數據中有開通輸出的指令，那么所述微控制器二(14)發出指令打開所述電源輸出控制部分(15) 的輸出，物聯網節點模塊(6)就有了電源電壓，所述物聯網節點模塊(6)開始工作；如果密碼是正確的，并且檢測到所述數據中有關斷輸出的指令，所述微控制器二(14)發出指令關斷所述電源輸出控制部分(15)的輸出，這樣物聯網節點模塊(6)就失去了電源電壓，停止工作；如果密碼不正確，那么所述微控制器二(14)就不會發出所述電源輸出控制部分(15)的指令，保持所述電源輸出控制部分(15)的原來狀態不變，是否工作，完全取決于原來的工作狀態。

進一步地，如果所述接收天線(3)沒有接收到數據包，所述接收單元將保持原來的工作狀態。

本實用新型提供的一種無線傳感器網絡低功耗控制系統有如下有益效果：利用RFID與微控制器技術，最大限度地降低節點的能耗，使電池的能量得到有效利用，以達到節約能源的目的。

本實用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過在所寫的說明書、權利要求書、以及附圖中所特別指出的結構來實現和獲得。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

圖1是本實用新型所述的一種無線傳感器網絡低功耗控制系統的結構示意圖；

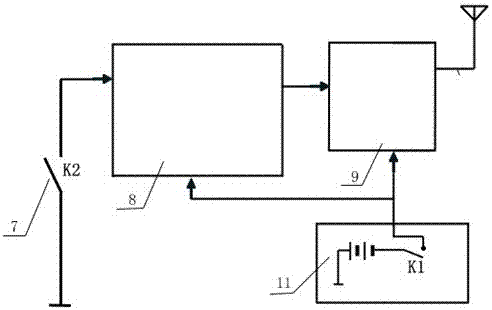

圖2是本實用新型所述的一種無線傳感器網絡低功耗控制系統的發射板結構示意圖；

圖3是本實用新型所述的一種無線傳感器網絡低功耗控制系統的接收板的結構示意圖；

圖4是實施實例中PIND4001方框示意圖；

圖5是實施實例中PIND4002方框示意圖。

具體實施方式

本實用新型的目的是解決現有解決無線傳感器網絡節點電能有效利用等問題，提供了一種無線傳感器網絡低功耗控制系統。

結合圖1說明本實用新型，一種無線傳感器網絡低功耗控制系統，包括：一個發射單元，包括一個發射板(1)和一個發射天線(2)，N個接收單元，N 個物聯網節點模塊(6)，其中，所述發射天線(2)連接在所述發射板(1)上，每個所述接收單元包括接收天線(3)、接收板(4)，所述接收天線(3)連接在所述接收板(4)上，每個所述接收單元連接一個被控制的所述物聯網節點模塊 (6)，使用時用戶控制所述發射單元，所述發射單元通過所述發射天線(2)將用戶指令發送到所述接收單元的所述接收天線(3)，所述接收單元接收用戶數據后，確定是否在給所述物聯網節點供電，以確定所述物聯網節點模塊(6)是否進入工作狀態。

進一步地，所述發射板(1)包括用戶控制的強行關斷開關(7)、微控制器一(8)、發射模塊(9)、電源部分一(11)，其中，所述強行關斷開關與所述微控制器一(8)相連，所述微控制器一(8)與所述發射模塊(9)相連，所述電源部分一(11)分別與所述微控制器一(8)、所述發射模塊(9)相連。

優選地，如果強行關斷開關(7)接通，所述發射單元給所述接收單元發送開通所述接收單元輸出的指令，如果開關斷開，所述發射單元給所述接收單元發送關斷接收單元輸出的指令。

優選地，所述電源部分一(11)采用電池供電，所述電源部分一(11)中設置了一個電源開關K1。

進一步地，所述接收板(4)包括接收模塊(13)、微控制器二(14)，電源輸出控制部分(15)、電源部分二(16)，其中，所述接收模塊(13)與所述微控制器二(14)相連，所述微控制器二(14)與所述電源輸出控制部分(15) 相連，所述電源部分二(16)分別與所述接收模塊(13)、所述微控制器二(14)、所述電源輸出控制部分(15)相連。

優選地，所述電源部分二(16)采用電池供電，所述電池分二路，一路是經過穩壓電路為所述接收模塊(13)與所述微控制器二(14)供電，另一路是不經過穩壓直接為電源輸出控制部分(15)供電。

優選地，所述接收天線(3)是每5秒鐘接收一次接收所述發射單元發射的數據，將所述數據傳輸?shù)剿鼋邮漳K(13)，所述接收模塊(13)再將所述數據傳送給所述微控制器二(14)，所述微控制器二(14)接收到所述數據后，首先判斷密碼是否正確，如果密碼是正確的，并且檢測到所述數據中有開通輸出的指令，那么所述微控制器二(14)發出指令打開所述電源輸出控制部分(15) 的輸出，物聯網節點模塊(6)就有了電源電壓，所述物聯網節點模塊(6)開始工作；如果密碼是正確的，并且檢測到所述數據中有關斷輸出的指令，所述微控制器二(14)發出指令關斷所述電源輸出控制部分(15)的輸出，這樣物聯網節點模塊(6)就失去了電源電壓，停止工作；如果密碼不正確，那么所述微控制器二(14)就不會發出所述電源輸出控制部分(15)的指令，保持所述電源輸出控制部分(15)的原來狀態不變，是否工作，完全取決于原來的工作狀態。

進一步地，如果所述接收天線(3)沒有接收到數據包，所述接收單元將保持原來的工作狀態。

在本實用新型中，1)接收板與節點模塊公用一個電池，節省了WSNs節點模塊單獨使用的電池；2)在強行關斷開關接通，發射單元給接收單元發送開通接收單元輸出的指令后，接收板的接收模塊與微控制器開始工作，這時電池放電會出現有一個高峰期，這個高峰期大約為幾十到幾百毫秒，如果此時同時打 WSNs開節點模塊，WSNs節點模塊對電池也會形成一個高峰期(其峰值視節點模塊而異)，二個高峰期疊加，電池電壓會下降很多(即形成了很大的波谷)，會造成WSNs節點模塊啟動電壓不足，影響節點模塊的啟動。因此在接收單元微處理器程序設定時，接收板的接收模塊與微控制器開始工作后，延遲5秒鐘后再啟動WSNs節點模塊。使二個高峰期錯開，從而使接收模塊與微控制器工作更加穩定；3)電子開關采用了CMOS芯片(不使用繼電器，防止繼電器時間過長引起觸電氧化，另外繼電器本身耗電量比較大)，使電子開關的工作更加穩定，而且CMOS芯片本身耗電小，也節約了電池的耗電。

本實用新型中，在具體操作中發射單元是由用戶操作的，接收單元是分布在WSNs各個節點上(也就是發射單元是一個，接收單元是多個)，用戶在打開發射單元電源后，發射單元就會發出數據包，各接收單元均會接收到這個數據包，各接收單元均會按數據包的指令工作，也就是實際上就是各個節點17均會按照用戶的指令接通節點的電源的打開或關斷，從而實現了用戶對節點電源的開關的靈活控制。

根據上面所述，對本實用新型進行了實施，實施了二種不同的方案，下面分別說明：

這二種不同的實施方案如圖4、圖5所示，圖4是PIDN4001方案的方框圖，圖 5是PIDN4002方案的方框圖。

實施例1。

本實施例為PIDN4001實施方案：PIDN4001方案中各WSNs節點模塊與 3.6V的鋰亞電池直接連接的，用戶不能對WSNs節點模塊的電源進行控制。由于這些WSNs節點是分布在不同的地點，用戶是不能直接操作的，因此，各采集模塊實際上是每天24小時都處于工作及睡眠狀態，那么采集模塊的耗電量是可想而知的，這種供電方式，根據理論計算3.6伏容量是8500mAh的鋰亞電池最多也就是使用一年時間，電池的電量也就耗盡了。

實施例2。

本實施例為PIDN4002實施方案：從圖5可以看出，PIDN4002方案中各 WSNs節點是與接收板電子開關電源連接的。用戶可以根據需要，控制WSNs 節點模塊的電源，從而控制WSNs節點模塊的開啟與關閉。

間一般在60S以下(由于采集是使用A8網關采集的，PIDN4002實施方案的實際采集時間小于60S)，因此每天WSNs節點模塊實際工作時間僅僅是600S 左右，由此可知PIDN4002方案的節電效果是非常明顯的。

根據PIDN4001方案與PIDN4002方案的對比，可以說明PIDN4002方案的節電效果是非常明顯的，這個實用新型在無線傳感器網絡中有著十分廣闊的應用前景。

本實用新型提供的一種無線傳感器網絡低功耗控制系統有如下有益效果：利用RFID與微控制器技術，最大限度地降低節點的能耗，使電池的能量得到有效利用，以達到節約能源的目的。
