本發明屬于無線局域網(wirelesslocalareanetwork，wlan)領域，尤其涉及一種無線終端(station，sta)接入無線接入點(wirelessaccesspoint，ap)的控制方法、裝置及系統。

背景技術：

無線局域網wlan系統一般由無線接入控制器(wirelessaccessponintcontroller，ac)和無線接入點ap組成。

無線接入點ap是用于無線局域網wlan的無線交換機，也是無線網絡的核心。無線接入點ap是無線終端用戶進入有線網絡的接入點，主要用于寬帶家庭、大樓內部以及園區內部，典型距離覆蓋幾十米至上百米，目前主要技術為802.11系列。無線接入控制器ac是wlan的接入控制設備，負責把來自不同無線接入點ap的數據進行匯聚并接入有線網絡，同時完成無線接入點ap的配置管理、無線用戶的認證、管理及寬帶訪問、安全等控制功能。

在無線局域網wlan中，通常無線接入點ap對最大無線終端接入數的限制來自于用戶配置，但這種做法其實很不靈活，因為有些無線終端sta在接入無線接入點ap后會占用大量的流量，而有些無線終端sta在接入無線接入點ap后只占用小部分流量。所以固定的最大無線終端sta接入數會導致無線接入點ap的資源浪費或無線接入點ap的性能無法滿足用戶需求。

技術實現要素：

綜上所述，本發明實施例提供一種無線終端sta接入無線接入點ap的控制方法、裝置及系統，以優化無線終端sta接入無線接入點ap的接入數，動態控制無線終端sta接入無線接入點ap的最大接入數，同時保證通信質量。

第一方面，本發明實施例提供一種無線終端sta接入無線接入點ap的控制方法，應用于無線接入控制器ac，包括：當無線終端sta請求接入無線接入點ap時，根據接收到的所述無線終端sta信息查詢無線終端sta用戶類型數據庫，匹配出對應無線終端sta的用戶類型；根據預設的不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，得到所述無線終端sta等價的標準用戶數；以及根據所述無線接入點ap允許接入無線終端sta的最大標準用戶數和所述對應無線終端sta等價的標準用戶數，下發是否允許所述無線終端sta接入所述無線接入點ap的指令。

進一步的，所述方法還包括：接收各個無線終端sta的歷史上網信息；根據所述各個無線終端sta的歷史上網信息，匹配所述各個無線終端sta對應的用戶類型，建立所述無線終端sta用戶類型數據庫。

進一步的，所述無線終端sta用戶類型數據庫中對應無線終端sta的用戶類型，包括：重度用戶類型、標準用戶類型以及輕度用戶類型。

進一步的，所述不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，包括：1個重度用戶類型無線終端sta等于2個標準用戶類型無線終端sta，以及，1個標準用戶類型無線終端sta等于2個輕度用戶類型無線終端sta。

進一步的，當所述無線接入點ap允許接入無線終端sta的最大標準用戶數，減去當前已接入所述無線接入點ap的無線終端sta標準用戶數的值，大于所述對應無線終端sta等價的標準用戶數，則下發允許所述無線終端sta接入所述無線接入點ap的指令；或者，當所述無線接入點ap允許接入無線終端sta的最大標準用戶數，減去當前已接入所述無線接入點ap的無線終端sta標準用戶數的值，小于所述對應無線終端sta等價的標準用戶數，則下發不允許所述無線終端sta接入所述無線接入點ap的指令。

進一步的，所述根據接收到的所述無線終端sta信息查詢無線終端sta用戶類型數據庫，包括：根據接收到的所述無線終端sta的mac地址，查詢所述無線終端sta用戶類型數據庫。

第二方面，本發明實施例提供一種無線終端sta接入無線接入點ap的控制裝置，包括：匹配單元，用于當無線終端sta請求接入無線接入點ap時，根據接收到的所述無線終端sta信息查詢無線終端sta用戶類型數據庫，匹配出對應無線終端sta的用戶類型；計算單元，用于根據預設的不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，得到所述無線終端sta等價的標準用戶數；以及發送單元，用于根據所述無線接入點ap允許接入無線終端sta的最大標準用戶數和所述對應無線終端sta等價的標準用戶數，下發是否允許所述無線終端sta接入所述無線接入點ap的指令。

進一步的，所述裝置還包括：接收單元，用于接收各個無線終端sta的歷史上網信息；以及無線終端sta用戶類型數據庫，用于根據所述各個無線終端sta的歷史上網信息，匹配所述各個無線終端sta對應的用戶類型，記錄各個無線終端的sta與不同用戶類型的對應關系。

進一步的，所述無線終端sta用戶類型數據庫中對應無線終端sta的用戶類型，包括：重度用戶類型、標準用戶類型以及輕度用戶類型。

進一步的，所述不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，包括：1個重度用戶類型無線終端sta等于2個標準用戶類型無線終端sta，以及，1個標準用戶類型無線終端sta等于2個輕度用戶類型無線終端sta。

進一步的，當所述無線接入點ap允許接入無線終端sta的最大標準用戶數，減去當前已接入所述無線接入點ap的無線終端sta標準用戶數的值，大于所述對應無線終端sta等價的標準用戶數，則所述發送單元下發允許所述無線終端sta接入所述無線接入點ap的指令；或者，當所述無線接入點ap允許接入無線終端sta的最大標準用戶數，減去當前已接入所述無線接入點ap的無線終端sta標準用戶數的值，小于所述對應無線終端sta等價的標準用戶數，則所述發送單元下發不允許所述無線終端sta接入所述無線接入點ap的指令。

第三方面，本發明實施例提供一種無線終端sta接入無線接入點ap的控制系統，包括：無線終端sta、無線接入點ap和無線接入控制器ac，所述無線終端sta，用于發送接入所述無線接入點ap的接入請求；所述無線接入控制器ac，用于根據所述無線接入點ap發送的所述無線終端sta信息查詢無線終端sta用戶類型數據庫，匹配出對應無線終端sta的用戶類型；根據預設的不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，得到所述無線終端sta等價的標準用戶數；以及，根據所述無線接入點ap允許接入無線終端sta的最大標準用戶數和所述對應無線終端sta等價的標準用戶數，下發是否允許所述無線終端sta接入所述無線接入點ap的指令給所述無線接入點ap。

進一步的，所述無線接入控制器ac還用于從所述無線接入點ap接收各個無線終端sta的歷史上網信息；根據所述各個無線終端sta的歷史上網信息，匹配所述各個無線終端sta對應的用戶類型，建立所述無線終端sta用戶類型數據庫。

進一步的，所述無線終端sta用戶類型數據庫中對應無線終端sta的用戶類型，包括：重度用戶類型、標準用戶類型以及輕度用戶類型。

進一步的，所述不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，包括：1個重度用戶類型無線終端sta等于2個標準用戶類型無線終端sta，以及，1個標準用戶類型無線終端sta等于2個輕度用戶類型無線終端sta。

通過本發明實施例提供的無線終端sta接入無線接入點ap的控制方法、裝置及系統，通過判斷接無線終端sta的用戶類型，評估是否可以接入無線接入點ap，以優化無線終端sta接入無線接入點ap的接入數，動態控制無線終端sta接入無線接入點ap的最大接入數，既不會導致無線接入點ap的資源浪費，也保證無線接入點ap的性能可以滿足無線終端sta的需求。

附圖說明

為了更清楚地說明本發明或現有技術中的方案，下面將對實施例或現有技術描述中所需要使用的附圖作一個簡單介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例所提供的無線局域網的網絡拓撲示意圖；

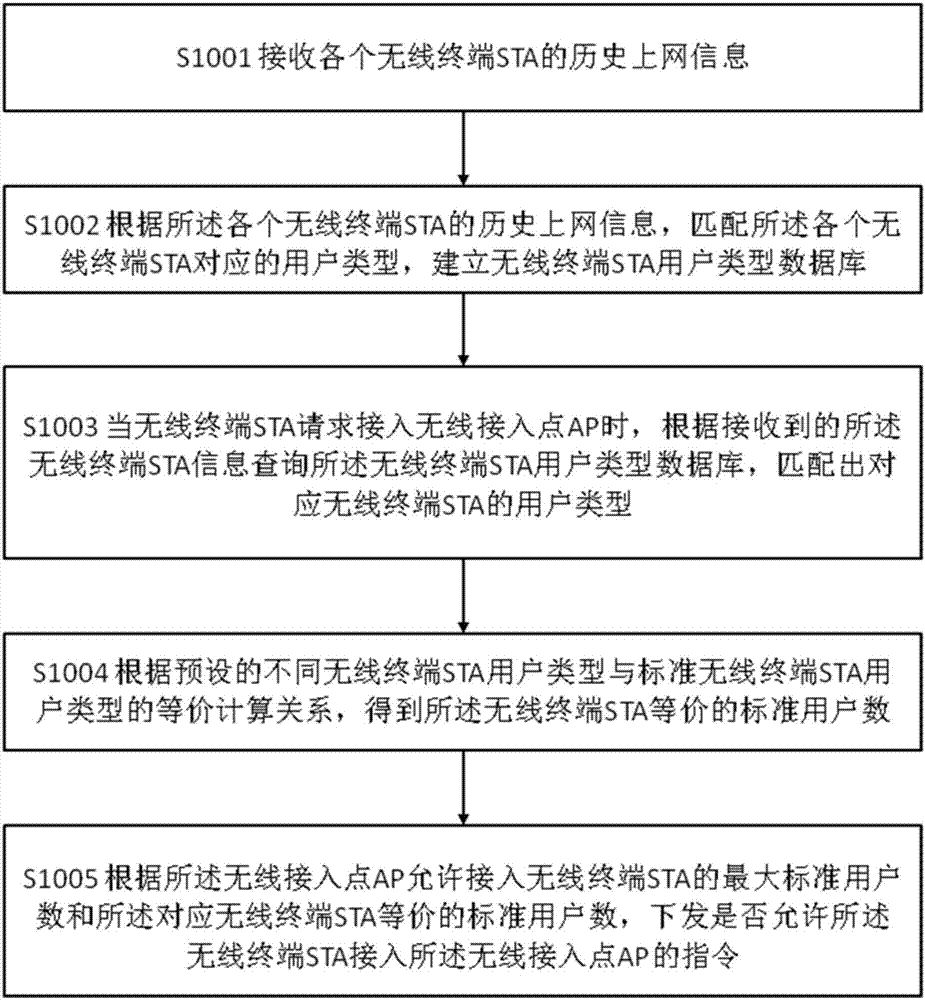

圖2為本發明實施例所提供的一種無線終端sta接入無線接入點ap的控制方法的流程示意圖；

圖3為本發明實施例所提供的一種無線終端sta接入無線接入點ap的控制裝置的組成結構示意圖。

具體實施方式

為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例,附圖中給出了本發明的較佳實施例。本發明可以以許多不同的形式來實現，并不限于本文所描述的實施例，相反地，提供這些實施例的目的是使對本發明的公開內容的理解更加透徹全面。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

除非另有定義，本文所使用的所有的技術和科學術語與屬于本發明的技術領域的技術人員通常理解的含義相同。本文中在本發明的說明書中所使用的術語只是為了描述具體的實施例的目的，不是旨在于限制本發明。本發明的說明書和權利要求書及上述附圖中的術語“第一”、“第二”等是用于區別不同對象，而不是用于描述特定順序。此外，術語“包括”和“具有”以及它們?nèi)魏巫冃危鈭D在于覆蓋不排他的包含。例如包含了一系列步驟或單元的過程、方法、系統、產品或設備沒有限定于已列出的步驟或單元，而是可選地還包括沒有列出的步驟或單元，或可選地還包括對于這些過程、方法、產品或設備固有的其他步驟或單元。

在本文中提及“實施例”意味著，結合實施例描述的特定特征、結構或特性可以包含在本發明的至少一個實施例中。在說明書中的各個位置出現該短語并不一定均是指相同的實施例，也不是與其它實施例互斥的獨立的或備選的實施例。本領域技術人員顯式地和隱式地理解的是，本文所描述的實施例可以與其它實施例相結合。

實施例一

本發明實施例一提供一種無線終端sta接入無線接入點ap的控制方法。參閱圖1，圖示為本發明實施例提供的一種無線局域網wlan的網絡拓撲示意圖。所述無線局域網絡wlan包括無線接入控制器ac10、無線接入點ap20和無線終端sta30。無線接入控制器ac10是wlan的接入控制設備，負責把來自不同無線接入點ap20的數據進行匯聚并接入有線網絡，同時完成無線接入點ap20的配置管理、無線用戶的認證、管理及寬帶訪問、安全等控制功能。在無線局域網wlan中，通常無線接入點ap20對最大無線終端(station，sta)接入數的限制來自于用戶配置，但這種做法其實很不靈活，因為有些無線終端sta30在接入無線接入點ap20后會占用大量的流量，而有些無線終端sta30在接入無線接入點ap20后只占用小部分流量。所以固定的最大無線終端sta30接入數會導致無線接入點ap20的資源浪費或無線接入點ap20的性能無法滿足用戶需求。

參閱圖2，本發明實施例一提供一種無線終端sta10接入無線接入點ap20的控制方法，應用于如圖1所示的無線接入控制器ac10。

步驟s1001：接收各個無線終端sta30的歷史上網信息。

在無線局域網wlan中，很多無線終端sta30經常性的上網，所以在上網時，無線接入點ap20可以收集的各個無線終端sta30的歷史上網信息。

步驟s1002：根據所述各個無線終端sta30的歷史上網信息，匹配所述各個無線終端sta30對應的用戶類型，建立無線終端sta用戶類型數據庫。

整個無線局域網wlan運行一段時間后，無線接入控制器ac10可以通過無線接入點ap20收集到各個無線終端sta30的歷史上網信息，包括各個無線終端sta30的mac地址，各個無線終端sta30的平均上網流量。無線接入控制器ac10然后通過預設的用戶類型的定義來確定各個無線終端sta30的用戶類型，從而建立無線終端sta用戶類型數據庫，用于記錄各個無線終端sta30與對應用戶類型的關系。

本發明實施提供一種可選的無線終端sta30對應的用戶類型定義：

重度用戶類型：此類用戶經常用wifi看電影、電視劇等；

標準用戶類型：此類用戶會經常用wifi在線聽音樂、瀏覽網頁等；

輕度用戶類型：此類用戶只是用wifi網上微信、qq等。

在本發明的其他實施例中，由于無線終端sta30的用戶上網習慣會漸漸改變，所以無線接入控制器ac10通過歷史上網信息信息確定各個無線終端sta30的用戶類型也需要定時或周期性的更新。

步驟s1003：當無線終端sta30請求接入無線接入點ap20時，根據接收到的所述無線終端sta30信息查詢所述無線終端sta用戶類型數據庫，匹配出對應無線終端sta的用戶類型。

當一個無線終端sta30發起接入無線接入點ap20的請求時，無線接入點ap20將所述的無線終端sta30信息，例如：無線終端sta30的mac地址，發送給無線接入控制器ac10。無線接入控制器ac10根據接收到的所述無線終端sta30信息查詢所述無線終端sta用戶類型數據庫，匹配出對應無線終端sta的用戶類型，例如：屬于重度用戶類型、標準用戶類型、或者是輕度用戶類型。

步驟s1004：根據預設的不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，得到所述無線終端sta30等價的標準用戶數。

本發明實施例提供如下等價計算關系：

1個重度用戶類型無線終端sta30等于2個標準用戶類型無線終端sta30；

1個標準用戶類型無線終端sta30等于2個輕度用戶類型無線終端sta30。

步驟s1005：根據所述無線接入點ap20允許接入無線終端sta30的最大標準用戶數和所述對應無線終端sta30等價的標準用戶數，下發是否允許所述無線終端sta30接入所述無線接入點ap20的指令。

本發明實施例舉例如下：

假設每個無線接入點ap20允許接入無線終端sta30的最大標準用戶數為120人。

則當一個無線終端sta30請求接入無線接入點ap20時，無線接入點ap20把無線終端sta30的mac地址發送到無線接入控制器ac10，從無線接入控制器ac10的無線終端sta用戶類型數據庫查詢，獲得此mac地址的用戶類型，如果是重度用戶類型無線終端sta30，則等價于2個標準用戶類型無線終端sta30；如果是輕度用戶類型無線終端sta30，則等價于0.5人標準用戶類型無線終端sta30。

如果無線接入點ap20已接入標準用戶數為119人。如果該無線終端sta30的用戶類型為重度用戶類型，則無線接入控制器ac10下發允許所述無線終端sta30接入所述無線接入點ap20的指令，因為：119+2>120。如果該無線終端sta30的用戶類型為輕度用戶類型，則無線接入控制器ac10下發允許所述無線終端sta30接入所述無線接入點ap20的指令，因為：119+0.5<120。

通過本發明實施例一提供的無線終端sta30接入無線接入點ap20的控制方法，通過判斷接無線終端sta30的用戶類型，評估是否可以接入無線接入點ap20，以優化無線終端sta30接入無線接入點ap20的接入數，動態控制無線終端sta30接入無線接入點ap20的最大接入數，既不會導致無線接入點ap20的資源浪費，也保證無線接入點ap20的性能可以滿足無線終端sta30的需求。

實施例二

本發明實施例二提供一種無線終端sta30接入無線接入點ap10的控制裝置。參閱圖2，圖示為本發明實施例提供的一種無線終端sta30接入無線接入點ap10的控制裝置的組成結構示意圖。所述裝置，包括：接收單元202、無線終端sta用戶類型數據庫204、匹配單元206、計算單元208和發送單元210。

接收單元202，用于接收各個無線終端sta30的歷史上網信息。

無線終端sta用戶類型數據庫204，用于根據所述各個無線終端sta30的歷史上網信息，匹配所述各個無線終端sta30對應的用戶類型，記錄各個無線終端的sta30與不同用戶類型的對應關系。

匹配單元206，用于當無線終端sta30請求接入無線接入點ap20時，根據接收到的所述無線終端sta30信息查詢無線終端sta用戶類型數據庫204，匹配出對應無線終端sta30的用戶類型；

計算單元208，用于根據預設的不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，得到所述無線終端sta30等價的標準用戶數；以及

發送單元210，用于根據所述無線接入點ap20允許接入無線終端sta30的最大標準用戶數和所述對應無線終端sta30等價的標準用戶數，下發是否允許所述無線終端sta30接入所述無線接入點ap20的指令。

可選地，所述無線終端sta用戶類型數據庫204中對應無線終端sta30的用戶類型，包括：重度用戶類型、標準用戶類型以及輕度用戶類型。

可選地，所述不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，包括：1個重度用戶類型無線終端sta30等于2個標準用戶類型無線終端sta30，以及，1個標準用戶類型無線終端sta30等于2個輕度用戶類型無線終端sta30。

可選地，當所述無線接入點ap20允許接入無線終端sta30的最大標準用戶數，減去當前已接入所述無線接入點ap20的無線終端sta標準用戶數的值，大于所述對應無線終端sta30等價的標準用戶數，則所述發送單元210下發允許所述無線終端sta30接入所述無線接入點ap20的指令；或者，當所述無線接入點ap20允許接入無線終端sta30的最大標準用戶數，減去當前已接入所述無線接入點ap20的無線終端sta標準用戶數的值，小于所述對應無線終端sta30等價的標準用戶數，則所述發送單元210下發不允許所述無線終端sta30接入所述無線接入點ap20的指令。

通過本發明實施例二提供的無線終端sta30接入無線接入點ap20的控制裝置，通過判斷接無線終端sta30的用戶類型，評估是否可以接入無線接入點ap20，以優化無線終端sta30接入無線接入點ap20的接入數，動態控制無線終端sta30接入無線接入點ap20的最大接入數，既不會導致無線接入點ap20的資源浪費，也保證無線接入點ap20的性能可以滿足無線終端sta30的需求。

實施例三

本發明實施例三提供一種無線終端sta30接入無線接入點ap20的控制系統，包括：無線終端sta30、無線接入點ap20和無線接入控制器ac10。

無線終端sta30，用于發送接入無線接入點ap20的接入請求。

無線接入控制器ac10，用于根據無線接入點ap20發送的無線終端sta30信息查詢無線終端sta用戶類型數據庫，匹配出對應無線終端sta30的用戶類型；根據預設的不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，得到所述無線終端sta30等價的標準用戶數；以及，根據所述無線接入點ap20允許接入無線終端sta30的最大標準用戶數和所述對應無線終端sta30等價的標準用戶數，下發是否允許無線終端sta30接入所述無線接入點ap20的指令給所述無線接入點ap20。

無線接入控制器ac10還用于從無線接入點ap20接收各個無線終端sta30的歷史上網信息；根據所述各個無線終端sta30的歷史上網信息，匹配所述各個無線終端sta30對應的用戶類型，建立所述無線終端sta用戶類型數據庫。

可選地，無線終端sta用戶類型數據庫中對應無線終端sta30的用戶類型，包括：重度用戶類型、標準用戶類型以及輕度用戶類型。

可選地，不同無線終端sta用戶類型與標準無線終端sta用戶類型的等價計算關系，包括：1個重度用戶類型無線終端sta30等于2個標準用戶類型無線終端sta30，以及，1個標準用戶類型無線終端sta30等于2個輕度用戶類型無線終端sta30。

通過本發明實施例三提供的無線終端sta30接入無線接入點ap20的控制系統，通過判斷接無線終端sta30的用戶類型，評估是否可以接入無線接入點ap20，以優化無線終端sta30接入無線接入點ap20的接入數，動態控制無線終端sta30接入無線接入點ap20的最大接入數，既不會導致無線接入點ap20的資源浪費，也保證無線接入點ap20的性能可以滿足無線終端sta30的需求。

在本發明所提供的上述實施例中，應該理解到，所揭露的裝置和方法，可以通過其它的方式實現。例如，以上所描述的裝置實施例僅僅是示意性的，例如，所述模塊的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如，多個模塊或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。

所述作為分離部件說明的模塊可以是或者也可以不是物理上分開的，作為模塊顯示的部件可以是或者也可以不是物理模塊，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部模塊來實現本實施例方案的目的。

以上僅為本發明的實施例，但并不限制本發明的專利范圍，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來而言，其依然可以對前述各具體實施方式所記載的技術方案進行修改，或者對其中部分技術特征進行等效替換。凡是利用本發明說明書及附圖內容所做的等效結構，直接或間接運用在其他相關的技術領域，均同理在本發明專利保護范圍之內。
