本發明涉及電子技術領域，尤其涉及一種指紋的采集方法及相關產品。

背景技術：

如今指紋功能已經成為智能手機的標配，甚至可以說沒有指紋功能的手機，就跟不上時代了。指紋傳感器(又稱指紋sensor)是實現指紋自動采集的關鍵器件。指紋傳感器按傳感原理，分為光學指紋傳感器、半導體電容傳感器、超聲波傳感器等。

光學指紋傳感器是利用光的折射和反射原理，光源發出的光在手指表面指紋凹凸不平的線紋上折射的角度及反射回去的光線明暗就會不一樣。cmos或者ccd的光學器件就會收集到不同明暗程度的圖片信息，就完成指紋的采集。

目前，用于采集指紋圖像的光源通常是手機屏幕，隨著指紋功能的使用的增大，手機屏幕的壽命降低，因此，如何在使用指紋功能的前提下，保證手機屏幕的使用壽命是需要解決的技術問題。

技術實現要素：

本發明實施例提供一種指紋的采集方法及相關產品，用于在使用指紋功能的前提下，保證手機屏幕的使用壽命。

第一方面，本發明實施例提供一種終端設備，包括應用處理器ap、光學指紋模組、內置于所述光學指紋模組的n個光源和觸控顯示屏，所述n為大于1的整數，所光學指紋模組置于所述觸控顯示屏的下方，包括：

所述ap，用于點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數；

所述光學指紋模組，用于采集所述m個光源發出的光照射到的用戶的指紋。

第二方面，本發明實施例提供一種指紋的采集方法，包括應用處理器ap、光學指紋模組、內置于所述光學指紋模組的n個光源和觸控顯示屏的終端設備，所述n為大于1的整數，所光學指紋模組置于所述觸控顯示屏的下方，其特征在于，包括：

點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數；

采集所述m個光源發出的光照射到的用戶的指紋。

第三方面，本發明實施例提供一種終端設備，包括：應用處理器ap、光學指紋模組、觸控顯示屏、內置于所述光學指紋模組的n個光源和存儲器，所述n為大于1的整數；以及一個或多個程序，其中，所光學指紋模組置于所述觸控顯示屏的下方；

所述一個或多個程序被存儲在所述存儲器中，并且被配置成由所述處理器執行，所述程序包括用于執行以下步驟的指令：

點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數；

采集所述m個光源發出的光照射到的用戶的指紋。

第四方面，本發明實施例提供了一種計算機可讀存儲介質，其中，所述計算機可讀存儲介質存儲用于電子數據交換的計算機程序，其中，所述計算機程序使得計算機執行如本發明實施例第二方面任一方法中所描述的部分或全部步驟。

可見，在本發明提供的方案中，通過在光學指紋模組內置多個光源，在進行指紋的采集時，使用內置于光學指紋模組的至少一個光源發出的光來采集指紋，進而保證了手機屏幕的使用壽命。

本發明的這些方面或其他方面在以下實施例的描述中會更加簡明易懂。

附圖說明

為了更清楚地說明本發明實施例或背景技術中的技術方案，下面將對本發明實施例或背景技術中所需要使用的附圖進行說明。

圖1是本發明實施例提供的一種終端設備的結構示意圖；

圖2是本發明實施例提供的一種n個光源的位置的示意圖；

圖3是本發明實施例提供的另一種n個光源的位置的示意圖；

圖4(1)是本發明實施例提供的又一種n個光源的位置的示意圖；

圖4(2)是本發明實施例提供的又一種n個光源的位置的示意圖；

圖5是本發明實施例提供的一種指紋的采集方法的流程示意圖；

圖6是本發明實施例提供的另一種終端設備的結構示意圖；

圖7是本發明實施例提供的另一種終端設備的結構示意圖；

圖8是本發明實施例提供的另一種終端設備的結構示意圖。

具體實施方式

為了使本技術領域的人員更好地理解本發明方案，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分的實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本發明保護的范圍。

以下分別進行詳細說明。

本發明的說明書和權利要求書及所述附圖中的術語“第一”、“第二”、“第三”和“第四”等是用于區別不同對象，而不是用于描述特定順序。此外，術語“包括”和“具有”以及它們任何變形，意圖在于覆蓋不排他的包含。例如包含了一系列步驟或單元的過程、方法、系統、產品或設備沒有限定于已列出的步驟或單元，而是可選地還包括沒有列出的步驟或單元，或可選地還包括對于這些過程、方法、產品或設備固有的其它步驟或單元。

在本文中提及“實施例”意味著，結合實施例描述的特定特征、結構或特性可以包含在本發明的至少一個實施例中。在說明書中的各個位置出現該短語并不一定均是指相同的實施例，也不是與其它實施例互斥的獨立的或備選的實施例。本領域技術人員顯式地和隱式地理解的是，本文所描述的實施例可以與其它實施例相結合。

終端設備，又稱之為用戶設備(userequipment，ue)，是一種向用戶提供語音和/或數據連通性的設備，例如，具有無線連接功能的手持式設備、車載設備等。常見的終端例如包括：手機、平板電腦、筆記本電腦、掌上電腦、移動互聯網設備(mobileinternetdevice，mid)、可穿戴設備，例如智能手表、智能手環、計步器等。

下面結合本發明實施例中的附圖對本發明實施例進行描述。

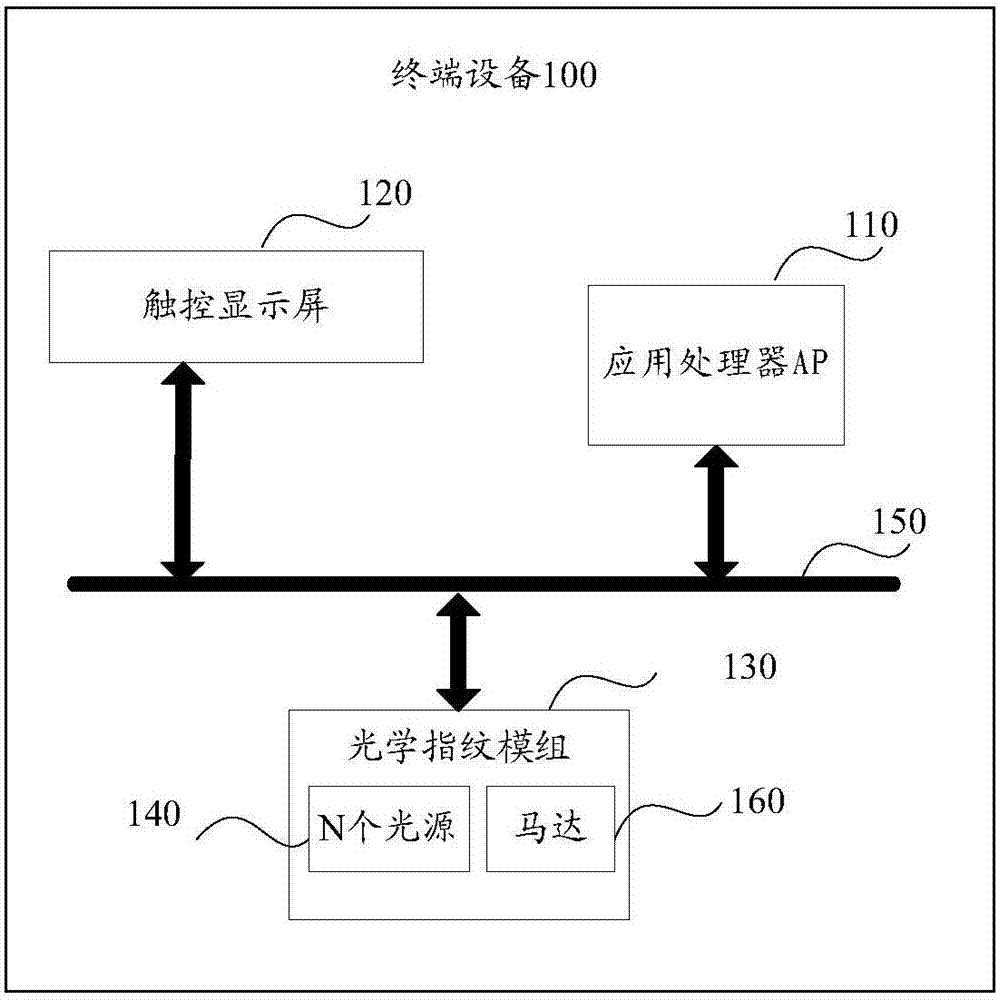

請參閱圖1，圖1是本發明實施例提供了一種終端設備100的結構示意圖，所述終端設備100包括：應用處理器ap110、觸控顯示屏120、光學指紋模組130和置于所述光學指紋模組130的n個光源140，所述n為大于1的整數，所光學指紋模組130置于所述觸控顯示屏120的下方，其中，所述ap110通過總線150連接觸控顯示屏120和光學指紋模組130，

所述ap110，用于點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數；

所述光學指紋模組130，用于采集所述m個光源發出的光照射到的用戶的指紋。

在一示例中，所述n個光源對應n個頻率，所述n個光源與所述n個頻率一一對應，光源與所述觸控顯示屏的距離與光源的頻率成反比，所述n個頻率互不相同。

具體地，頻率與波長的關系：光速＝波長乘于頻率，由于光速是固定的，那么波長與頻率成反比，頻率越高，波長越短。由于材料存在色散，色散是指不同波長的光經過透鏡(此處指的是觸控顯示屏)時，透鏡的折射率不同的現象，通常波長越長，透鏡的折射率越低。透鏡焦距和折射率的關系有：焦距＝1/[(折射率-1)*((1/r1)–(1/r2))]，可見，當r1和r2固定時，焦距和折射率成反比，折射率越低，焦距越高，綜合來說，頻率越高，波長越短，折射率越高，焦距越短，反之亦然。焦距指的是從透鏡(此處指的是觸控顯示屏)光心到光聚集之焦點的距離(即觸摸顯示屏到光源的距離)，因此光源的頻率越高，光源到觸控顯示屏的距離越短，反之亦然。可見，根據光源頻率確定光源與觸控顯示屏的距離，進而保證采集到指紋圖像的質量。

在一示例中，所述觸控顯示屏包括指紋采集區域。所述光學指紋模組置于所述指紋錄入區域的下方。具體如圖2所示。其中，所述指紋采集區域的大小和位置，本發明不作限定。

在一示例中，n個光源對應n個位置，所述n個光源與所述n個位置一一對應，所述n個位置的橫坐標不同，所述n個位置的縱坐標不同。舉例來說，假設n＝3，這3個光源有：光源a、光源b和光源c，這3個光源的頻率關系有：光源b的頻率高于光源a的頻率，光源a的頻率高于光源c的頻率，那么這3個光源對應的位置如圖2所示。

在一示例中，所述終端設備還包括內置于所述光學指紋模組130的馬達160，所述馬達160與所述n個光源140連接，所述n個光源140對應n個位置，所述n個位置的橫坐標相同，所述n個位置的縱坐標不同。

舉例來說，假設n＝3，這3個光源有：光源a、光源b和光源c，這3個光源的頻率關系有：光源b的頻率高于光源a的頻率，光源a的頻率高于光源c的頻率，那么這3個光源對應的位置如圖3所示。可見，相對于n個光源對應n個位置，n個位置的橫坐標不同，n個位置的縱坐標不同的情況，n個光源對應n個位置，所述n個位置的橫坐標相同，所述n個位置的縱坐標不同，可以降低指紋識別模組的面積。

進一步地，所述ap110，還用于在點亮所述m個光源140之前，通過所述馬達160將所述m個光源140處于m個位置，以及將除了所述m個光源140之外的光源置于n-m個位置；其中，所述m個位置的橫坐標不相同，所述m個位置的縱坐標不同，所述n-m個位置不同于所述m個位置，所述n-m個位置的橫坐標相同，所述n-m個位置的縱坐標不同。

具體地，舉例來說，假設n＝4，這4個光源有：光源a、光源b、光源c和光源d，這4個光源的初始位置如圖4中的(1)所示，假設m＝2，這2個光源假設是光源a和光源d，為了避免不需要點亮的光源阻擋需要點亮的光源，因此終端設備通過馬達將光源a和光源d處于第一位置和第二位置，第一位置和第二位置的橫坐標不相同，第一位置和第二位置的的縱坐標不同，然后再將光源b和光源c處于第三位置和第四位置，第一位置、第二位置、第三位置和第四位置互不相同，第三位置和第四位置的橫坐標相同，第三位置和第四位置的橫坐標相同，第三位置和第四位置的縱坐標不同，調整后都4個光源的位置如圖4中的(2)所示。

在一示例中，所述m個光源140是所述ap110在檢測到指紋圖像采集指令時點亮的，所述ap110，還用于根據發送所述指紋圖像采集指令的應用i的重要優先級確定所述m個光源140。可見，可靈活的根據應用的重要優先級確定用于采集指紋的光源。

在一示例中，所述ap110根據發送所述指紋圖像采集指令的應用i的重要優先級確定所述m個光源140的具體實施方式有：

當所述應用i的重要優先級小于第一預設優先級時，從所述n個光源中選取頻率小于預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第一預設優先級，且小于第二預設優先級時，從所述n個光源中選取頻率大于或等于所述預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第二預設優先級時，從所述n個光源中選取m個光源，所述m大于1。

舉例來說，假設第一預設優先級為優先級2，第二預設優先級為優先級4，假如應用i的重要優先級為優先級1，可見應用i的重要程度比較低，為了降低功耗，可以只點亮小于預設頻率的1個光源即可。又假如應用i的重要優先級為優先級3，可見應用i的重要程度處于中等狀態，為了在降低功耗的同時保證采集到的指紋較為清晰，可以只點亮大于或等于預設頻率的1個光源即可。又假如應用i的重要優先級為優先級5，可見應用i的重要程度較高，該種情況下，主要得保證指紋認證的準確性，因此需要保證采集到的指紋的質量較好，此時可以點了多個光源。

進一步地，所述ap110從所述n個光源140中選取m個光源140的具體實施方式有：所述終端設備確定所述應用i的重要優先級和所述第二預設優先級的差值x，以及根據所述x和應用的重要優先級與所述第二預設優先級的差值與光源的映射關系從所述n個光源140中選取m個光源140。

舉例來說，假設n＝4，假設差值與光源的映射關系有：1對應2個光源，2對應2個光源，3對應3個光源，4對應3個光源，5對應4個光源。假設應用i的重要優先級為優先級5，第二預設優先級為優先級4，二者的差值為1，那么應用i對應2個光源。需要說明的是，這2個光源的頻率可以是較小的，也可以是較大的，本發明不作限定。

進一步地，每個應用對應一個重要優先級，每個應用對應的重要優先級是用戶自定義的；或者，每個應用對應的重要優先級是ap110根據應用屬性確定的，比如，應用a的應用屬性為解鎖，應用屬性為解鎖對應的重要優先級為第一優先級，那么應用a的重要優先級為第一優先級，應用屬性為指紋支付對應的重要優先級為第二優先級，那么應用b的應用屬性為指紋支付；或者，每個應用對應的重要優先級是ap110根據應用的使用參數確定的，比如，使用參數為使用頻率，使用頻率越高代表涉及該應用涉及用戶信息越多，對應的重要優先級越高。

可見，在本發明提供的方案中，通過在光學指紋模組內置多個光源，在進行指紋圖像的采集時，使用內置于光學指紋模組的光源發出的光來采集指紋圖像，進而保證了手機屏幕的使用壽命。

請參見圖5，圖5為本發明實施例提供的一種指紋圖像的采集方法的流程示意圖，包括應用處理器ap、光學指紋模組、內置于所述光學指紋模組的n個光源和觸控顯示屏的終端設備，所述n為大于1的整數，所光學指紋模組置于所述觸控顯示屏的下方，包括以下步驟：

s501、所述終端設備點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數。

在一示例中，所述n個光源對應n個頻率，所述n個光源與所述n個頻率一一對應，光源與所述觸控顯示屏的距離與光源的頻率成反比，所述n個頻率互不相同。

具體地，頻率與波長的關系：光速＝波長乘于頻率，由于光速是固定的，那么波長與頻率成反比，頻率越高，波長越短。由于材料存在色散，色散是指不同波長的光經過透鏡(此處指的是觸控顯示屏)時，透鏡的折射率不同的現象，通常波長越長，透鏡的折射率越低。透鏡焦距和折射率的關系有：焦距＝1/[(折射率-1)*((1/r1)–(1/r2))]，可見，當r1和r2固定時，焦距和折射率成反比，折射率越低，焦距越高，綜合來說，頻率越高，波長越短，折射率越高，焦距越短，反之亦然。焦距指的是從透鏡(此處指的是觸控顯示屏)光心到光聚集之焦點的距離(即觸摸顯示屏到光源的距離)，因此光源的頻率越高，光源到觸控顯示屏的距離越短，反之亦然。可見，根據光源頻率確定光源與觸控顯示屏的距離，進而保證采集到指紋圖像的質量。

在一示例中，所述觸控顯示屏包括指紋采集區域。所述光學指紋模組置于所述指紋錄入區域的下方。具體如圖2所示。其中，所述指紋采集區域的大小和位置，本發明不作限定。

在一示例中，n個光源對應n個位置，所述n個光源與所述n個位置一一對應，所述n個位置的橫坐標不同，所述n個位置的縱坐標不同。舉例來說，假設n＝3，這3個光源有：光源a、光源b和光源c，這3個光源的頻率關系有：光源b的頻率高于光源a的頻率，光源a的頻率高于光源c的頻率，那么這3個光源對應的位置如圖2所示。

在一示例中，所述終端設備還包括內置于所述光學指紋模組的馬達，所述馬達與所述n個光源連接，所述n個光源對應n個位置，所述n個位置的橫坐標相同，所述n個位置的縱坐標不同。

舉例來說，假設n＝3，這3個光源有：光源a、光源b和光源c，這3個光源的頻率關系有：光源b的頻率高于光源a的頻率，光源a的頻率高于光源c的頻率，那么這3個光源對應的位置如圖3所示。

可見，相對于n個光源對應n個位置，n個位置的橫坐標不同，n個位置的縱坐標不同的情況，n個光源對應n個位置，所述n個位置的橫坐標相同，所述n個位置的縱坐標不同，可以降低指紋識別模組的面積。

進一步地，所述方法還包括：

在點亮所述m個光源之前，所述終端設備通過所述馬達將所述m個光源處于m個位置，以及將除了所述m個光源之外的光源置于n-m個位置；其中，所述m個位置的橫坐標不相同，所述m個位置的縱坐標不同，所述n-m個位置不同于所述m個位置，所述n-m個位置的橫坐標相同，所述n-m個位置的縱坐標不同。

具體地，舉例來說，假設n＝4，這4個光源有：光源a、光源b、光源c和光源d，這4個光源的初始位置如圖4(1)所示，假設m＝2，這2個光源假設是光源a和光源d，為了避免不需要點亮的光源阻擋需要點亮的光源，因此終端設備通過馬達將光源a和光源d處于第一位置和第二位置，第一位置和第二位置的橫坐標不相同，第一位置和第二位置的的縱坐標不同，然后再將光源b和光源c處于第三位置和第四位置，第一位置、第二位置、第三位置和第四位置互不相同，第三位置和第四位置的橫坐標相同，第三位置和第四位置的橫坐標相同，第三位置和第四位置的縱坐標不同，調整后都4個光源的位置如圖4(2)所示。

在一示例中，所述m個光源是在檢測到指紋圖像采集指令后點亮的，所述方法還包括：所述終端設備根據發送所述指紋圖像采集指令的應用i的重要優先級確定所述m個光源。可見，可靈活的根據應用的重要優先級確定用于采集指紋的光源。

在一示例中，所述終端設備根據發送所述指紋圖像采集指令的應用重要優先級確定所述m個光源的具體實施方式有：

當所述應用i的重要優先級小于第一預設優先級時，所述終端設備從所述n個光源中選取頻率小于預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第一預設優先級，且小于第二預設優先級時，所述終端設備從所述n個光源中選取頻率大于或等于所述預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第二預設優先級時，所述終端設備從所述n個光源中選取m個光源，所述m大于1。

舉例來說，假設第一預設優先級為優先級2，第二預設優先級為優先級4，假如應用i的重要優先級為優先級1，可見應用i的重要程度比較低，為了降低功耗，可以只點亮小于預設頻率的1個光源即可。又假如應用i的重要優先級為優先級3，可見應用i的重要程度處于中等狀態，為了在降低功耗的同時保證采集到的指紋較為清晰，可以只點亮大于或等于預設頻率的1個光源即可。又假如應用i的重要優先級為優先級5，可見應用i的重要程度較高，該種情況下，主要得保證指紋認證的準確性，因此需要保證采集到的指紋的質量較好，此時可以點了多個光源。

進一步地，所述終端設備從所述n個光源中選取m個光源的具體實施方式有：所述終端設備確定所述應用i的重要優先級和所述第二預設優先級的差值x，以及根據所述x和應用的重要優先級與所述第二預設優先級的差值與光源的映射關系從所述n個光源中選取m個光源。

舉例來說，假設n＝4，假設差值與光源的映射關系有：1對應2個光源，2對應2個光源，3對應3個光源，4對應3個光源，5對應4個光源。假設應用i的重要優先級為優先級5，第二預設優先級為優先級4，二者的差值為1，那么應用i對應2個光源。需要說明的是，這2個光源的頻率可以是較小的，也可以是較大的，本發明不作限定。

進一步地，每個應用對應一個重要優先級，每個應用對應的重要優先級是用戶自定義的；或者，每個應用對應的重要優先級是終端設備根據應用屬性確定的，比如，應用a的應用屬性為解鎖，應用屬性為解鎖對應的重要優先級為第一優先級，那么應用a的重要優先級為第一優先級，應用屬性為指紋支付對應的重要優先級為第二優先級，那么應用b的應用屬性為指紋支付；或者，每個應用對應的重要優先級是終端設備根據應用的使用參數確定的，比如，使用參數為使用頻率，使用頻率越高代表涉及該應用涉及用戶信息越多，對應的重要優先級越高。

s502、所述終端設備采集所述m個光源發出的光照射到的用戶的指紋。

可見，在本發明提供的方案中，通過在光學指紋模組內置多個光源，在進行指紋圖像的采集時，使用內置于光學指紋模組的光源發出的光來采集指紋圖像，進而保證了手機屏幕的使用壽命。

請參見圖6，圖6是本發明實施例提供的一種終端設備600，包括：至少一個處理器，所述處理器包括應用處理器ap、光學指紋模組、觸控顯示屏、內置于所述光學指紋模組的n個光源和至少一個存儲器，所述n為大于1的整數；以及一個或多個程序，其中，所光學指紋模組置于所述觸控顯示屏的下方；

所述一個或多個程序被存儲在所述存儲器中，并且被配置成由所述處理器執行，所述程序包括用于執行以下步驟的指令：

點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數；

采集所述m個光源發出的光照射到的用戶的指紋。

在一示例中，所述n個光源對應n個頻率，光源與所述觸控顯示屏的距離與光源的頻率成反比，所述n個頻率互不相同。

在一示例中，所述終端設備還包括內置于所述光學指紋模組的馬達，所述馬達與所述n個光源連接，所述n個光源對應n個位置，所述n個位置的橫坐標相同，所述n個位置的縱坐標不同，所述程序還包括用于執行以下步驟的指令：

在點亮所述m個光源之前，通過所述馬達將所述m個光源處于m個位置，以及將除了所述m個光源之外的光源置于n-m個位置；其中，所述m個位置的橫坐標不相同，所述m個位置的縱坐標不同，所述n-m個位置不同于所述m個位置，所述n-m個位置的橫坐標相同，所述n-m個位置的縱坐標不同。

在一示例中，所述m個光源是所述ap在檢測到指紋圖像采集指令時點亮的，所述程序還包括用于執行以下步驟的指令：

根據發送所述指紋圖像采集指令的應用i的重要優先級確定所述m個光源。

在一示例中，所述程序具體用于執行以下步驟的指令：

當所述應用i的重要優先級小于第一預設優先級時，從所述n個光源中選取頻率小于預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第一預設優先級，且小于第二預設優先級時，從所述n個光源中選取頻率大于或等于所述預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第二預設優先級時，從所述n個光源中選取m個光源，所述m大于1。

可見，在本發明提供的方案中，通過在光學指紋模組內置多個光源，在進行指紋圖像的采集時，使用內置于光學指紋模組的光源發出的光來采集指紋圖像，進而保證了手機屏幕的使用壽命。

請參閱圖7，圖7是本實施例提供的一種指紋的采集裝置700的結構示意圖。該指紋的采集裝置700應用于包括應用處理器ap、光學指紋模組、內置于所述光學指紋模組的n個光源和觸控顯示屏的終端設備，所述n為大于1的整數，所光學指紋模組置于所述觸控顯示屏的下方，所述指紋的采集裝置包括點亮模塊701、采集模塊702，其中：

所述點亮模塊701，用于點亮所述n個光源中的m個光源，所述m個光源發出的光用于照射用戶的指紋，所述m為正整數；

所述采集模塊702，用于采集所述m個光源發出的光照射到的用戶的指紋。

在一示例中，所述n個光源對應n個頻率，光源與所述觸控顯示屏的距離與光源的頻率成反比，所述n個頻率互不相同。

在一示例中，所述終端設備還包括內置于所述光學指紋模組的馬達，所述馬達與所述n個光源連接，所述n個光源對應n個位置，所述n個位置的橫坐標相同，所述n個位置的縱坐標不同，所述指紋的采集裝置還包括位置調整模塊703，所述位置調整模塊703，用于在點亮所述m個光源之前，通過所述馬達將所述m個光源處于m個位置，以及將除了所述m個光源之外的光源置于n-m個位置；其中，所述m個位置的橫坐標不相同，所述m個位置的縱坐標不同，所述n-m個位置不同于所述m個位置，所述n-m個位置的橫坐標相同，所述n-m個位置的縱坐標不同。

在一示例中，所述m個光源是所述ap在檢測到指紋圖像采集指令時點亮的，所述指紋的采集裝置還包括確定模塊704，所述確定模塊704，用于根據發送所述指紋圖像采集指令的應用i的重要優先級確定所述m個光源。

在一示例中，所述確定模塊704具體用于：

當所述應用i的重要優先級小于第一預設優先級時，從所述n個光源中選取頻率小于預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第一預設優先級，且小于第二預設優先級時，從所述n個光源中選取頻率大于或等于所述預設頻率的m個光源，所述m等于1；

當所述應用i的重要優先級大于或等于所述第二預設優先級時，從所述n個光源中選取m個光源，所述m大于1。

需要說明的是，上述各模塊(點亮模塊701、采集模塊702、位置調整模塊703和確定模塊704)用于執行上述方法的相關步驟。

在本實施例中，指紋的采集裝置700是以模塊的形式來呈現。這里的“模塊”可以指特定應用集成電路(application-specificintegratedcircuit，asic)，執行一個或多個軟件或固件程序的處理器和存儲器，集成邏輯電路，和/或其他可以提供上述功能的器件。此外，以上點亮模塊701、采集模塊702、位置調整模塊703和確定模塊704可通過圖6所示的終端設備的應用處理器ap來實現。

本發明實施例還提供了另一種終端設備，如圖8所示，為了便于說明，僅示出了與本發明實施例相關的部分，具體技術細節未揭示的，請參照本發明實施例方法部分。該移動終端可以為包括手機、平板電腦、pda(personaldigitalassistant，個人數字助理)、pos(pointofsales，銷售終端)、車載電腦等任意終端設備，以移動終端為手機為例：

圖8示出的是與本發明實施例提供的移動終端相關的手機的部分結構的框圖。參考圖8，手機包括：射頻(radiofrequency，rf)電路910、存儲器920、輸入單元930、顯示單元940、傳感器950、音頻電路960、無線保真(wirelessfidelity，wifi)模塊970、處理器980、以及電源990等部件。本領域技術人員可以理解，圖8中示出的手機結構并不構成對手機的限定，可以包括比圖示更多或更少的部件，或者組合某些部件，或者不同的部件布置。

下面結合圖8對手機的各個構成部件進行具體的介紹：

rf電路910可用于信息的接收和發送。通常，rf電路910包括但不限于天線、至少一個放大器、收發信機、耦合器、低噪聲放大器(lownoiseamplifier，lna)、雙工器等。此外，rf電路910還可以通過無線通信與網絡和其他設備通信。上述無線通信可以使用任一通信標準或協議，包括但不限于全球移動通訊系統(globalsystemofmobilecommunication，gsm)、通用分組無線服務(generalpacketradioservice，gprs)、碼分多址(codedivisionmultipleaccess，cdma)、寬帶碼分多址(widebandcodedivisionmultipleaccess,wcdma)、長期演進(longtermevolution，lte)、電子郵件、短消息服務(shortmessagingservice，sms)等。

存儲器920可用于存儲軟件程序以及模塊，處理器980通過運行存儲在存儲器920的軟件程序以及模塊，從而執行手機的各種功能應用以及數據處理。存儲器920可主要包括存儲程序區和存儲數據區，其中，存儲程序區可存儲操作系統、至少一個功能所需的應用程序等；存儲數據區可存儲根據手機的使用所創建的數據(比如n個光源對應n個頻率、應用i的重要優先級等)等。此外，存儲器920可以包括高速隨機存取存儲器，還可以包括非易失性存儲器，例如至少一個磁盤存儲器件、閃存器件、或其他易失性固態存儲器件。

輸入單元930可用于接收輸入的數字或字符信息，以及產生與手機的用戶設置以及功能控制有關的鍵信號輸入。具體地，輸入單元930可包括指紋傳感器931以及其他輸入設備932。指紋傳感器931，可采集用戶在其上的指紋數據。除了指紋傳感器931，輸入單元930還可以包括其他輸入設備932。具體地，其他輸入設備932可以包括但不限于觸控屏、物理按鍵、功能鍵(比如音量控制按鍵、開關按鍵等)、軌跡球、鼠標、操作桿等中的一種或多種。

顯示單元940可用于顯示由用戶輸入的信息或提供給用戶的信息以及手機的各種菜單。顯示單元940可包括顯示屏941，可選的，可以采用液晶顯示器(liquidcrystaldisplay，lcd)、有機發光二極管(organiclight-emittingdiode,oled)等形式來配置顯示屏941。雖然在圖8中，指紋傳感器931與顯示屏941是作為兩個獨立的部件來實現手機的輸入和輸入功能，但是在某些實施例中，可以將指紋傳感器931與顯示屏941集成而實現手機的輸入和播放功能。

手機還可包括至少一種傳感器950，比如光傳感器、運動傳感器以及其他傳感器。具體地，光傳感器可包括環境光傳感器及接近傳感器，其中，環境光傳感器可根據環境光線的明暗來調節顯示屏941的亮度，接近傳感器可在手機移動到耳邊時，關閉顯示屏941和/或背光。作為運動傳感器的一種，加速計傳感器可檢測各個方向上(一般為三軸)加速度的大小，靜止時可檢測出重力的大小及方向，可用于識別手機姿態的應用(比如橫豎屏切換、相關游戲、磁力計姿態校準)、振動識別相關功能(比如計步器、敲擊)等；至于手機還可配置的陀螺儀、氣壓計、濕度計、溫度計、紅外線傳感器等其他傳感器，在此不再贅述。

音頻電路960、揚聲器961，傳聲器962可提供用戶與手機之間的音頻接口。音頻電路960可將接收到的音頻數據轉換后的電信號，傳輸到揚聲器961，由揚聲器961轉換為聲音信號播放；另一方面，傳聲器962將收集的聲音信號轉換為電信號，由音頻電路960接收后轉換為音頻數據，再將音頻數據播放處理器980處理后，經rf電路910以發送給比如另一手機，或者將音頻數據播放至存儲器920以便進一步處理。

wifi屬于短距離無線傳輸技術，手機通過wifi模塊970可以幫助用戶收發電子郵件、瀏覽網頁和訪問流式媒體等，它為用戶提供了無線的寬帶互聯網訪問。雖然圖8示出了wifi模塊970，但是可以理解的是，其并不屬于手機的必須構成，完全可以根據需要在不改變發明的本質的范圍內而省略。

處理器980是手機的控制中心，利用各種接口和線路連接整個手機的各個部分，通過運行或執行存儲在存儲器920內的軟件程序和/或模塊，以及調用存儲在存儲器920內的數據，執行手機的各種功能和處理數據，從而對手機進行整體監控。可選的，處理器980可包括一個或多個處理單元；優選的，處理器980可集成應用處理器和調制解調處理器，其中，應用處理器主要處理操作系統、用戶界面和應用程序等，調制解調處理器主要處理無線通信。可以理解的是，上述調制解調處理器也可以不集成到處理器980中。

手機還包括給各個部件供電的電源990(比如電池)，優選的，電源可以通過電源管理系統與處理器980邏輯相連，從而通過電源管理系統實現管理充電、放電、以及功耗管理等功能。

盡管未示出，手機還可以包括攝像頭、藍牙模塊等，在此不再贅述。

前述圖5所示的實施例中，各步驟方法流程可以基于該手機的結構實現。

前述圖7所示的實施例中，各單元功能可以基于該手機的結構實現。

本發明實施例還提供一種計算機存儲介質，其中，該計算機存儲介質存儲用于電子數據交換的計算機程序，該計算機程序使得計算機執行如上述方法實施例中記載的任何一種解鎖控制方法的部分或全部步驟。

本發明實施例還提供了一種計算機程序產品，其中，所述計算機程序產品包括存儲了計算機程序的非瞬時性計算機可讀存儲介質，所述計算機程序可操作來使計算機執行如上述方法中終端設備所描述的部分或全部步驟。該計算機程序產品可以為一個軟件安裝包。

需要說明的是，對于前述的各方法實施例，為了簡單描述，故將其都表述為一系列的動作組合，但是本領域技術人員應該知悉，本發明并不受所描述的動作順序的限制，因為依據本發明，某些步驟可以采用其他順序或者同時進行。其次，本領域技術人員也應該知悉，說明書中所描述的實施例均屬于優選實施例，所涉及的動作和模塊并不一定是本發明所必須的。

在上述實施例中，對各個實施例的描述都各有側重，某個實施例中沒有詳述的部分，可以參見其他實施例的相關描述。

在本申請所提供的幾個實施例中，應該理解到，所揭露的裝置，可通過其它的方式實現。例如，以上所描述的裝置實施例僅僅是示意性的，例如所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，裝置或單元的間接耦合或通信連接，可以是電性或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲器中。基于這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲器中，包括若干指令用以使得一臺計算機設備(可為個人計算機、服務器或者網絡設備等)執行本發明各個實施例所述方法的全部或部分步驟。而前述的存儲器包括：u盤、只讀存儲器(rom，read-onlymemory)、隨機存取存儲器(ram，randomaccessmemory)、移動硬盤、磁碟或者光盤等各種可以存儲程序代碼的介質。

本領域普通技術人員可以理解上述實施例的各種方法中的全部或部分步驟是可以通過程序來指令相關的硬件來完成，該程序可以存儲于一計算機可讀存儲器中，存儲器可以包括：閃存盤、只讀存儲器(英文：read-onlymemory，簡稱：rom)、隨機存取器(英文：randomaccessmemory，簡稱：ram)、磁盤或光盤等。

以上對本發明實施例進行了詳細介紹，本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想；同時，對于本領域的一般技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，綜上上述，本說明書內容不應理解為對本發明的限制。
